ISO 15783:2002/Amd 1:2008
(Amendment)Seal-less rotodynamic pumps — Class II — Specification — Amendment 1
Seal-less rotodynamic pumps — Class II — Specification — Amendment 1
Pompes rotodynamiques sans dispositif d'étanchéité d'arbre — Classe II — Spécifications — Amendement 1
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 15783
First edition
2002-02-01
AMENDMENT 1
2008-11-01
Seal-less rotodynamic pumps —
Class II — Specification
AMENDMENT 1
Pompes rotodynamiques sans dispositif d'étanchéité d'arbre —
Classe II — Spécifications
AMENDEMENT 1
Reference number
ISO 15783:2002/Amd.1:2008(E)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 15783:2002/Amd.1:2008(E)

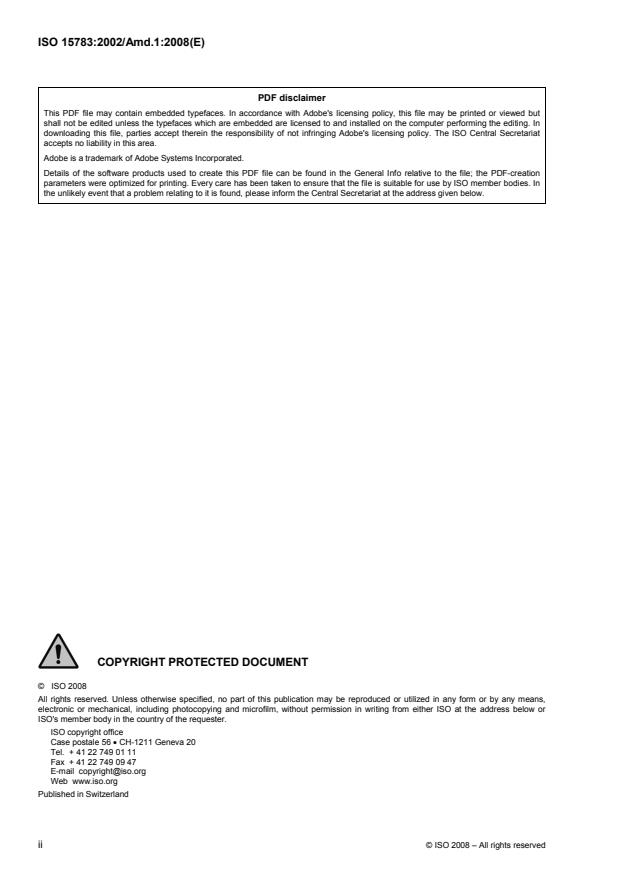

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
COPYRIGHT PROTECTED DOCUMENT
© ISO 2008
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2008 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15783:2002/Amd.1:2008(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
Amendment 1 to ISO 15783:2002 was prepared by Technical Committee ISO/TC 115, Pumps, Subcommittee
SC 1, Dimensions and technical specifications of pumps.
© ISO 2008 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15783:2002/Amd.1:2008(E)
Seal-less rotodynamic pumps — Class II — Specification
AMENDMENT 1
Pages 40 and 41, Annex F
Replace the existing “Table F.1 — Internationally and nationally accepted materials for pump parts” by the
following:
© ISO 2008 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 15783:2002/Amd.1:2008(E)
2 © ISO 2008 – All rights reserved
Table F.1 — Internationally and nationally accepted materials for pump parts
Material Applications International Standard USA Europe Japan
class
a b
ISO ASTM Designation Number JIS
UNS EN
Cast iron Pressure castings 185/ Gr. 250 A 278 Class 30 F12401 EN 1561 EN-GJL-250 JL1040 G 5501, Gr. FC 250
General castings 185/ Gr. 300 A 48 Class 25/30/40 F11701/ 1561 EN-GJL-250 JL1040 G 5501, Gr. FC 250
F12101 EN-GJL-300 JL1050 G 5501, Gr. FC 300
Ductile iron General castings 1083, 400-18 A 536 Gr 60-40-18 F32800 1563 EN-GJS-400-18 JS1020 G5502, Gr.FCD400-18
Ni-resist Special castings 2892, L-NiCuCr 15 6 3 A 436 Type 1 F41000 13835 EN-GJLA-XNiCuCr15-6-2 G5510, Gr.FCA-
NiCuCr1563
2892, S-NiCr 20 2 A 439 Type D-2 F43000 13835 EN-GJSA-XNiCr20-2
—
G5510, Gr.FCDA-
NiCr202
Carbon steel Pressure castings 4991 C23-45AH A 216 Gr WCB J03002 10213-2 GP 240 GH 1.0619 G 5151, Cl SCPH 2
Low-temperature 4991, C23-45BL A 352 Gr LCB J 03003 10213-3 G18Mo5 1.5422 G5152, Cl SCPL1
castings
4991, C43E2aL A 352 Gr LC2 J 22500 10213-3 G20Mo5 1.6220 G5152, Cl SCPL11
4991, C43L A 352 Gr LC3 J 31550 10213-3 G9Ni10 1.5636 G5152, Cl SCPL21
10213-3 G9Ni14 1.5638 G5152, Cl SCPL31
Wrought/ forgings 683-18-C25, A 266 Class 2 K03506 10222-2 P 280 GH 1.0426 G 3202, Cl SFVC 2A
9327-2 - PH26-PH31,
9327-4
Bar stock: 683-18-C 25, A 696 Gr B40 G10200 10273 P 295 GH 1.0481 G 4051, Cl S25C
pressure 9327-2, PH26-PH31,
9327-4
Bar stock: general 683-18-C45e A 576 Gr 1045 G10450 10083-2 C 45 1.0503 G 4051, Cl S45C
9327-2 - PH26-PH31,
9327-4
Bolts and studs 9327-2-F31 A 193 Gr B7 G41400 10269 42 Cr Mo 4 1.7225 G 4107, Class 2, SNB7
(general)
Nuts (general) 683-1-C35e A 194 Gr 2H K04002 10269 C 35 E 1.1181 G 4051, Cl S45C
Plate 9328-4, A 516 Gr 65/70 K02403/ 10028-3 P 355 N 1.0562 G 3106, Gr. SM400B
P 355 TN/PL 355 TN K02700 P 355 NL1 1.0566
10028-2 P 295 GH 1.0481
P 355 GH 1.0473
---------------------- Page: 5 ----------------------
ISO 15783:2002/Amd.1:2008(E)
© ISO 2008 – All rights reserved 3
Table F.1 (continued)
Material Applications International Standard USA Europe Japan
class
a b
ISO ASTM Designation Number JIS
UNS EN
Carbon steel Pipe 9329-2, A 106 GrB K03006 10208-1 L 245 GA 1.0459 G 3456, Gr. STPT
(cont.) PH26-PH35 370/410
Fittings A 105 K03504 G 4051, Cl S25C
— — — —
G 3202, Cl SFVC 2A,
SFVC2B
c
AISI 4140 Bar stock A 434 Class BB G41400 10083-1 42 Cr Mo 4 1.7225 G 4105, Cl SCM 440
—
Chromium A 434 Class BC
steel
Bolts and studs — A 193 Gr B7 G41400 10269 42 Cr Mo 4 1.7225 G 4107, Class 2, SNB7
Nuts 9327-2-F31 A 194 Gr 2H K04002 10269 C 45 E 1.1191 G 4051, Cl S45C
10269 C 35 E 1.1181
12% Pressure castings — A 217 Gr CA 15 J91150 10213-2 GX 8 Cr Ni 12 1.4107 G 5121, Cl SCS 1
Chromium
A 487 Gr CA6NM J91540 10213-2 GX 4 Cr Ni 13-4 1.4317 G 5121, Cl SCS 6,
steel
—
CI SCS 6X
General castings A 743 Gr CA 15 J91150 10283 GX 12 Cr 12 1.4011 G5121, Cl SCS1,
—
Cl SCS1X
A 743 Gr CA6NM J91540 10283 GX 4 Cr Ni 13-4 1.4317 G5121,Cl SCS6,
—
Cl SCS6X
Wrought/forgings: A 182 Gr F6a Cl 1 S41000 10250-4 X12 Cr 13 1.4006 G 3214, Gr. SUS 410-A
—
pressure A 182 Gr F 6 NM S41500 10222-5 X 3 Cr NiMo 13-4-1 1.4313 G 3214, Cl SUS F6 NM
Wrought/forgings: A 473 Typ
...
NORME ISO
INTERNATIONALE 15783
Première édition
2002-02-01
AMENDEMENT 1
2008-11-01
Pompes rotodynamiques sans dispositif
d'étanchéité d'arbre — Classe II —
Spécifications
AMENDEMENT 1
Seal-less rotodynamic pumps — Class II — Specification
AMENDMENT 1
Numéro de référence
ISO 15783:2002/Amd.1:2008(F)
©
ISO 2008
---------------------- Page: 1 ----------------------
ISO 15783:2002/Amd.1:2008(F)

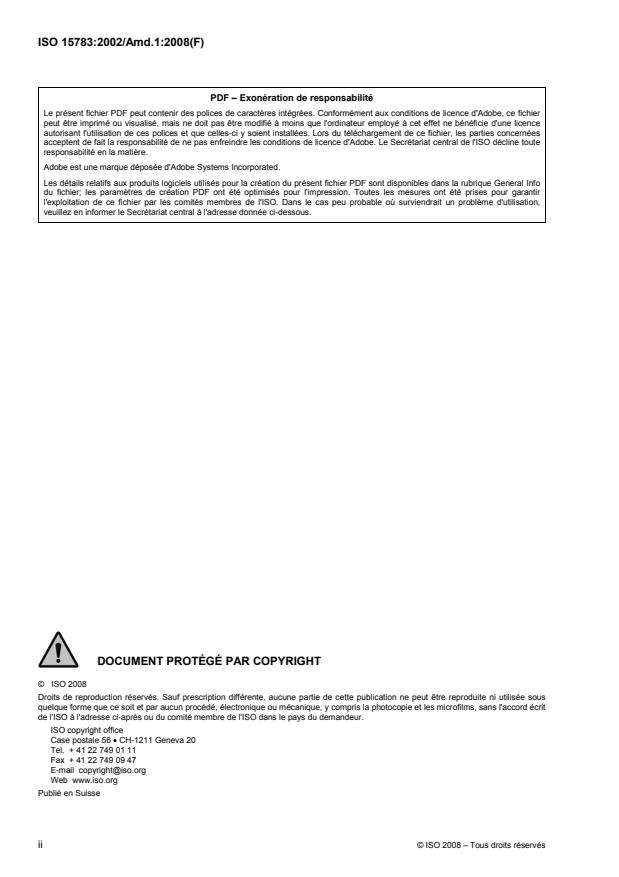

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2008
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2008 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15783:2002/Amd.1:2008(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'Amendement 1 à l'ISO 15783:2002 a été élaboré par le comité technique ISO/TC 115, Pompes,
sous-comité SC 1, Dimensions et spécifications techniques des pompes.
© ISO 2008 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 15783:2002/Amd.1:2008(F)
Pompes rotodynamiques sans dispositif d'étanchéité d'arbre —
Classe II — Spécifications
AMENDEMENT 1
Pages 40 et 41, Annexe F:
Remplacer le «Tableau F.1 — Matériaux nationalement et internationalement reconnus pour les pièces de
pompes», par le suivant:
© ISO 2008 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 15783:2002/Amd.1:2008(F)
2 © ISO 2008 – Tous droits réservés
Tableau F.1 — Matériaux nationalement et internationalement reconnus pour les pièces de pompes
Norme Internationale États-Unis Europe Japon
Catégorie de
Applications
matériau
a b
ISO ASTM UNS EN Désignation Numéro JIS
Fonte Pièces moulées sous 185/ Gr. 250 A 278 Class 30 F12401 EN 1561 EN-GJL-250 JL1040 G 5501, Gr.FC250
pression
Pièces moulées générales 185/ Gr. 300 A 48 Class 25/30/40 F11701/ 1561 EN-GJL-250 JL1040 G 5501, Gr.FC250
F12101 EN-GJL-300 JL1050 G 5501, Gr.FC300
Fonte ductile Pièces moulées générales 1083, 400-18 A 536 Gr 60-40-18 F32800 1563 EN-GJS-400-18 JS1020 G5502, Gr.FCD400-18
(Fonte) Pièces moulées spéciales 2892, L-NiCuCr 15 6 3 A 436 Type 1 F41000 13835 EN-GJLA-XNiCuCr15-6-2 G5510, Gr.FCA-NiCuCr1563
—
Ni-Resist
2892, S-NiCr 20 2 A 439 Type D-2 F43000 13835 EN-GJSA-XNiCr20-2 G5510, Gr.FCDA-NiCr202
Acier au carbone Pièces moulées sous 4991 C23-45AH A 216 Gr WCB J03002 10213-2 GP 240 GH 1.0619 G 5151, Cl SCPH 2
pression
Pièces moulées de basses 4991, C23-45BL A 352 Gr LCB J 03003 10213-3 G18Mo5 1.5422 G5152, Cl SCPL1
températures
4991, C43E2aL A 352 Gr LC2 J 22500 10213-3 G20Mo5 1.6220 G5152, Cl SCPL11
4991, C43L A 352 Gr LC3 J 31550 10213-3 G9Ni10 1.5636 G5152, Cl SCPL21
10213-3 G9Ni14 1.5638 G5152, Cl SCPL31
Pièces forgées 683-18-C25, A 266 Class 2 K03506 10222-2 P 280 GH 1.0426 G 3202, Cl SFVC 2A
9327-2 - PH26-PH31,
9327-4
Barres d'acier sous 683-18-C 25, A 696 Gr B40 G10200 10273 P 295 GH 1.0481 G 4051, Cl S25C
pression
9327-2, PH26-PH31,
9327-4
Barres d'acier générales 683-18-C45e A 576 Gr 1045 G10450 10083-2 C 45 1.0503 G 4051, Cl S45C
9327-2 - PH26-PH31,
9327-4
Boulons et goujons 9327-2-F31 A 193 Gr B7 G41400 10269 42 Cr Mo 4 1.7225 G 4107, Class 2, SNB7
(en général)
Écrous (en général) 683-1-C35e A 194 Gr 2H K04002 10269 C 35 E 1.1181 G 4051, Cl S45C
---------------------- Page: 5 ----------------------
ISO 15783:2002/Amd.1:2008(F)
© ISO 2008 – Tous droits réservés 3
Tableau F.1 (suite)
Norme Internationale États-Unis Europe Japon
Catégorie de
Applications
matériau
a b
ISO ASTM UNS EN Désignation Numéro JIS
Acier au carbone Tôles 9328-4, A 516 Gr 65/70 K02403/ 10028-3 P 355 N 1.0562
G 3106, Gr. SM400B
(suite)
P 355 TN/PL 355 TN K02700 P 355 NL1 1.0566
10028-2 P 295 GH 1.0481
P 355 GH 1.0473
Tubes 9329-2, A 106 GrB K03006 10208-1 L 245 GA 1.0459 G 3456, Gr. STPT 370/410
PH26-PH35
Raccords A 105 K03504 G 4051, Cl S25C
— — — —
G 3202, Cl SFVC 2A,
SFVC2B
c
Acier chromé Barre d'acier A 434 Class BB G41400 10083-1 42 Cr Mo 4 1.7225 G 4105, Cl SCM 440
—
AISI 4140
A 434 Class BC
Boulons et goujons — A 193 Gr B7 G41400 10269 42 Cr Mo 4 1.7225 G 4107, Class 2, SNB7
Écrous 9327-2-F31 A 194 Gr 2H K04002 10269 C 45 E 1.1191 G 4051, Cl S45C
10269 C 35 E 1.1181
Acier chromé à Pièces moulées sous A 217 Gr CA 15 J91150 10213-2 GX 8 Cr Ni 12 1.4107 G 5121, Cl SCS 1
—
12% pression
A 487 Gr CA6NM J91540 10213-2 GX 4 Cr Ni 13-4 1.4317 G 5121, Cl SCS 6, Cl SCS6X
Pièces moulées générales A 743 Gr CA 15 J91150 10283 GX 12 Cr 12 1.4011 G5121, Cl SCS1,Cl SCS1X
—
A 743 Gr CA6NM J91540 10283 GX 4 Cr Ni 13-4 1.4317 G5121,Cl SCS6,Cl SCS6X
Pièces forgées/corroyées A 182 Gr F6a Cl 1 S41000 10250-4 X12 Cr 13 1.4006 G 3214, Gr. SUS 410-A
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
