ISO 13844:2022 defines a standardized test method for leaktightness of elastomeric-sealing-ring-type socket joints used with plastic pressure pipes. The standard describes how to evaluate joint performance under negative internal pressure (partial vacuum), angular deflection and pipe deformation. It is intended for assembled joints between elastomeric-sealed sockets (plastic or metal) and plastic pipes and supports consistent type testing, quality control and conformity assessment of plastic piping systems.
Key topics and requirements
- Test principle: A pipe section restrained in a socket is subjected to a specified negative internal pressure while undergoing angular deflection and, where required, diametric deformation; the joint is inspected for leakage over the test period.
- Test parameters: The referring standard or Annex A specifies test medium, pressures, duration, temperature, deformation (%), angle of deflection (°) and free length (L). Annex A gives typical values:
- Test medium: air
- Test temperature: 20 ± 5 °C
- Deformation: 5 %
- Angle of deflection: 2°
- Two negative gauge pressures: −0.1 ± 0.02 bar and −0.8 ± 0.02 bar (≈ −10 kPa and −80 kPa)
- Free length L = 5 × nominal outside diameter (min 500 mm, max 1 500 mm)
- Apparatus: Framework with fixed and movable fixtures to apply angular deflection; vacuum source and vacuum gauge (accuracy ±1%); isolation valve; mechanical/hydraulic device and deforming beams sized per pipe diameter (beam width rules: 100 mm, 150 mm, 200 mm).
- Procedure controls: Maintain temperature within ±2 °C; isolate pump after reaching target vacuum and monitor pressure change (stop if change > 0.05 bar); measure deformation at the beam face adjacent to socket mouth.
- Test report: Must reference ISO 13844:2022, include component IDs, nominal pressure class or series, angle, temperature, duration, deformation, leak information, deviations and test date.
Applications and users
ISO 13844 is used by:
- Manufacturers of plastic pipes and elastomeric-sealed sockets for type testing and design validation
- Independent test laboratories and certification bodies performing leak tightness testing
- Quality assurance teams for production control and batch verification
- Designers, utilities and infrastructure owners specifying reliable socket joint performance in pressure piping systems Practical applications include verification of joints for potable water, sewage, drainage and other plastic pressure pipeline systems where sealing under negative pressure and flexibility under deflection are critical.
Related standards
- Prepared by ISO/TC 138 (Plastics pipes) in collaboration with CEN/TC 155.
- The beam shape used in ISO 13844:2022 is aligned with ISO 13259 as noted in the foreword.
Keywords: ISO 13844:2022, elastomeric-sealing-ring, socket joints, plastic piping systems, negative pressure test, angular deflection, deformation, leaktightness testing.
ISO 13844:2022 - Plastics piping systems — Elastomeric-sealing-ring-type socket joints for use with plastic pipes — Test method for leaktightness under negative pressure, angular deflection and deformation Released:2/9/2022
ISO 13844:2022 - Plastics piping systems — Elastomeric-sealing-ring-type socket joints for use with plastic pipes — Test method for leaktightness under negative pressure, angular deflection and deformation Released:3/11/2022
Frequently Asked Questions
ISO 13844:2022 is a standard published by the International Organization for Standardization (ISO). Its full title is "Plastics piping systems - Elastomeric-sealing-ring-type socket joints for use with plastic pipes - Test method for leaktightness under negative pressure, angular deflection and deformation". This standard covers: This document specifies a method for testing the leak tightness under negative pressure, angular deflection and deformation of assembled joints between elastomeric-sealing-ring-type sockets made of plastic or metal and plastic pressure pipes.
This document specifies a method for testing the leak tightness under negative pressure, angular deflection and deformation of assembled joints between elastomeric-sealing-ring-type sockets made of plastic or metal and plastic pressure pipes.
ISO 13844:2022 is classified under the following ICS (International Classification for Standards) categories: 23.040.20 - Plastics pipes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 13844:2022 has the following relationships with other standards: It is inter standard links to ISO/TS 19392-3:2018, ISO 13844:2015. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 13844:2022 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 13844
Third edition
2022-02
Plastics piping systems —
Elastomeric-sealing-ring-type socket
joints for use with plastic pipes —
Test method for leaktightness under
negative pressure, angular deflection
and deformation
Systèmes de canalisations en plastiques — Assemblages par
emboîture à bague d'étanchéité en élastomère pour les tubes en
plastiques — Méthode d'essai pour l'étanchéité sous pression
négative, déviation angulaire et déformation
Reference number
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Test parameters and requirements .1
6 Apparatus . 2
7 Test pieces .3
8 Procedure .3
9 Test report . 4
Annex A (normative) Test parameters . 6
iii

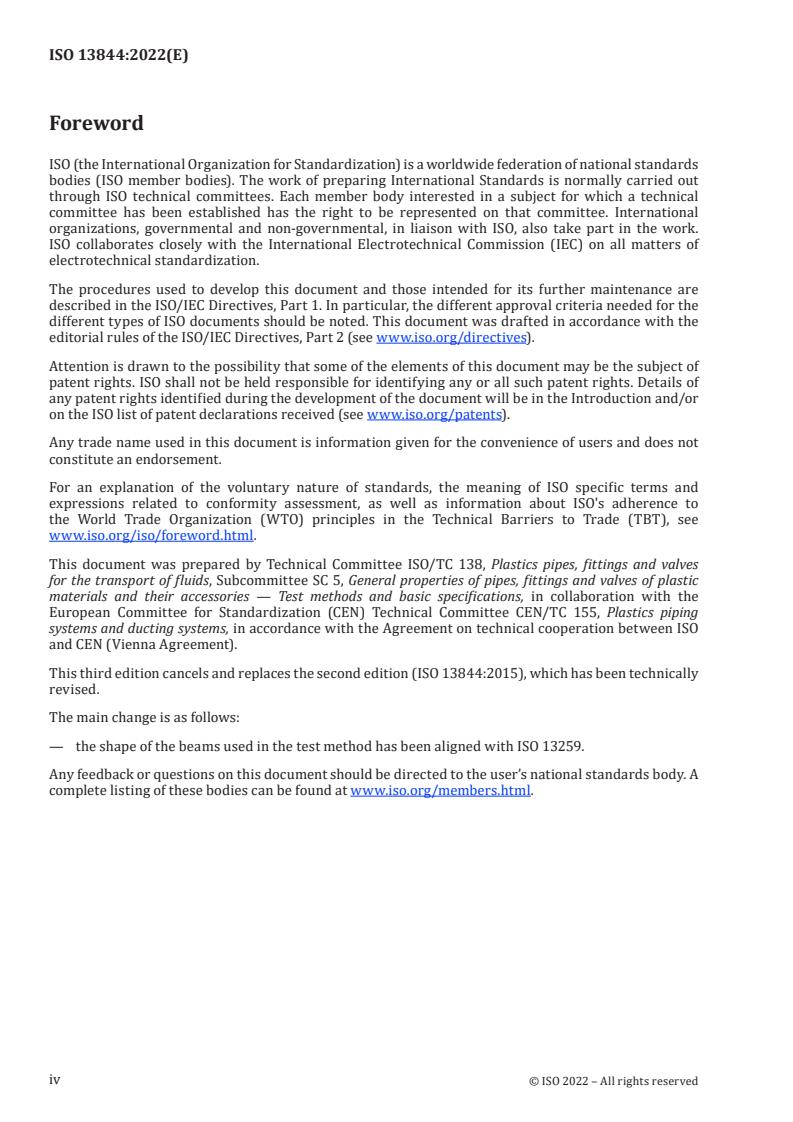

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves
for the transport of fluids, Subcommittee SC 5, General properties of pipes, fittings and valves of plastic
materials and their accessories — Test methods and basic specifications, in collaboration with the
European Committee for Standardization (CEN) Technical Committee CEN/TC 155, Plastics piping
systems and ducting systems, in accordance with the Agreement on technical cooperation between ISO
and CEN (Vienna Agreement).
This third edition cancels and replaces the second edition (ISO 13844:2015), which has been technically
revised.
The main change is as follows:
— the shape of the beams used in the test method has been aligned with ISO 13259.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
INTERNATIONAL STANDARD ISO 13844:2022(E)
Plastics piping systems — Elastomeric-sealing-ring-type
socket joints for use with plastic pipes — Test method for
leaktightness under negative pressure, angular deflection
and deformation
WARNING — Persons using this document should be familiar with normal laboratory practice, if
applicable. The use of this document can involve hazardous materials, operations and equipment.
This document does not purport to address all of the safety concerns, if any, associated with
its use. It is the responsibility of the user of this document to establish appropriate safety and
health practices and determine the applicability of regulatory limitations prior to use.
1 Scope
This document specifies a method for testing the leak tightness under negative pressure, angular
deflection and deformation of assembled joints between elastomeric-sealing-ring-type sockets made of
plastic or metal and plastic pressure pipes.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Principle
A test piece consisting of a plastic pipe mounted into a socket is exposed within a specified temperature
range to two specified negative internal pressures for a specified test period, while the pipe is being
subjected to an angular deflection in the socket and to deformation. During the test, the test piece is
monitored f
...
NORME ISO
INTERNATIONALE 13844
Troisième édition
2022-02
Systèmes de canalisations en
plastiques — Assemblages par
emboîture à bague d'étanchéité
en élastomère pour les tubes en
plastiques — Méthode d'essai pour
l'étanchéité sous pression négative,
déviation angulaire et déformation
Plastics piping systems — Elastomeric-sealing-ring-type socket joints
for use with plastic pipes — Test method for leaktightness under
negative pressure, angular deflection and deformation
Numéro de référence

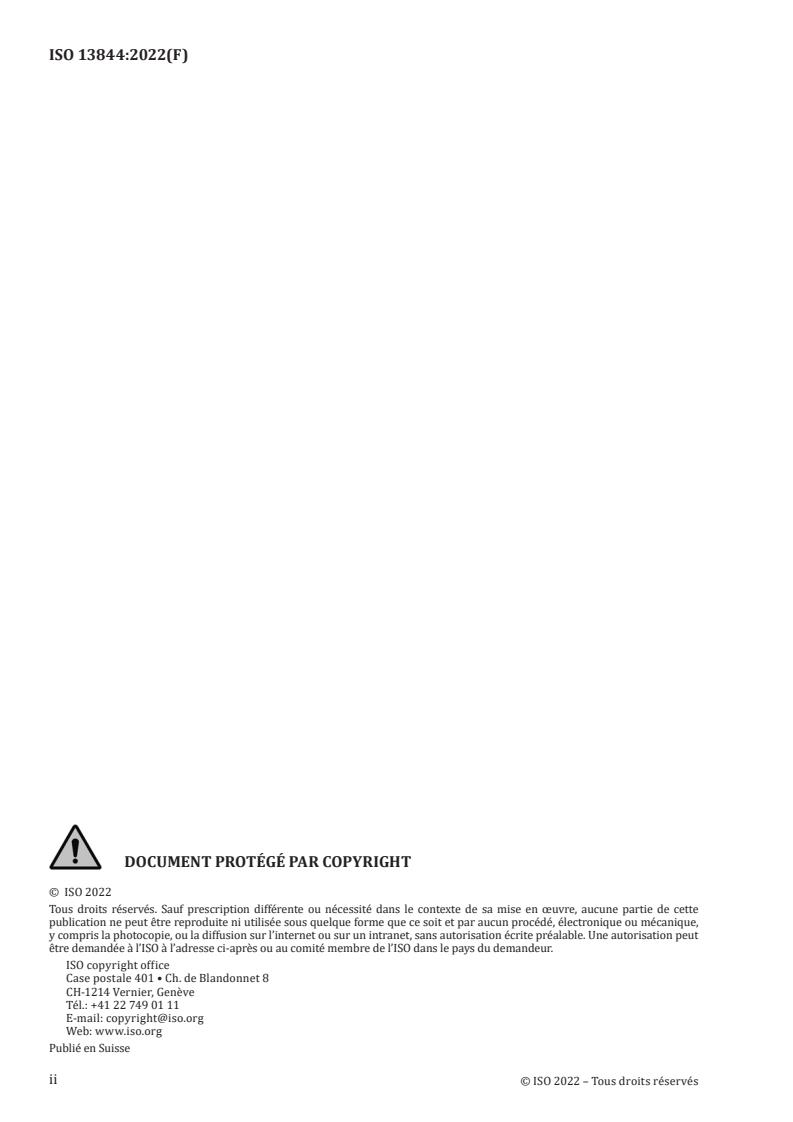

DOCUMENT PROTÉGÉ PAR COPYRIGHT
