ISO 12240-2:1998

INTERNATIONAL ISO
STANDARD 12240-2
First edition
1998-08-15
Spherical plain bearings —
Part 2:
Angular contact radial spherical plain bearings
Rotules lisses —
Partie 2: Rotules lisses radiales à contact oblique
Reference number
A
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standard bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to the member bodies for
voting. Publication as an International Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 12240-2 was prepared by Technical Committee ISO/TC 4, Rolling bearings,
Subcommittee SC 7, Spherical plain bearings.
ISO 12240 consists of the following parts, under the general title Spherical plain bearings:
— Part 1: Radial spherical plain bearings
— Part 2: Angular contact radial spherical plain bearings
— Part 3: Thrust spherical plain bearings
— Part 4: Spherical plain bearing rod ends
©  ISO 1998
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD  ISO ISO 12240-2:1998(E)
Spherical plain bearings —
Part 2:
Angular contact radial spherical plain bearings
1 Scope
This part of ISO 12240 specifies dimensions and tolerances for angular contact radial spherical plain bearings.
The specified tolerance values apply to finished, angular contact radial spherical plain bearings before any
coating or plating.
Angular contact radial spherical plain bearings need not conform to the design illustrated but compliance is
required as regards dimensions and tolerances specified.
NOTE —  Angular contact radial spherical plain bearings for airframe applications are not covered by this part of
ISO 12240.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this part
of ISO 12240. At the time of publication, the editions indicated were valid. All standards are subject to revision,
and parties to agreements based on this part of ISO 12240 are encouraged to investigate the possibility of
applying the most recent editions of the standards indicated below. Members of IEC and ISO maintain registers of
currently valid International Standards.
ISO 582 : 1995, Rolling bearings – Chamfer dimensions – Maximum values.
1)
ISO 1132-1: — , Rolling bearings – Tolerances – Part 1: Terms and definitions.
ISO 6811:1998, Spherical plain bearings – Vocabulary.
3 Definitions and symbols
For the purposes of this part of ISO 12240, the definitions given in ISO 1132-1 and ISO 6811 apply. The symbols
(except those for tolerances) shown in figure 1 and the values given in the tables denote nominal dimensions
unless specified
...

NORME ISO
INTERNATIONALE 12240-2
Première édition
1998-08-15
Rotules lisses —
Partie 2:
Rotules lisses radiales à contact oblique
Spherical plain bearings —
Part 2: Angular contact radial spherical plain bearings
A
Numéro de référence

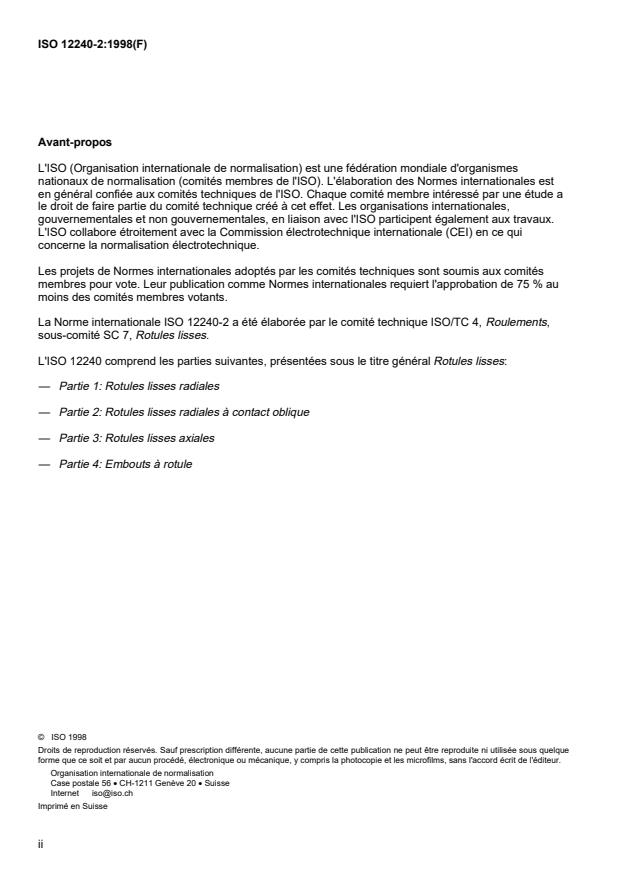

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a
le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités
membres pour vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au
moins des comités membres votants.
La Norme internationale ISO 12240-2 a été élaborée par le comité technique ISO/TC 4, Roulements,
sous-comité SC 7, Rotules lisses.
L'ISO 12240 comprend les parties suivantes, présentées sous le titre général Rotules lisses:
— Partie 1: Rotules lisses radiales
— Partie 2: Rotules lisses radiales à contact oblique
— Partie 3: Rotules lisses axiales
— Partie 4: Embouts à rotule
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 12240-2:1998(F)
Rotules lisses —
Partie 2:
Rotules lisses radiales à contact oblique
1 Domaine d'application
La présente partie de l'ISO 12240 prescrit les séries de dimensions, les tolérances et le jeu interne des
rotules lisses radiales à contact oblique.
Les valeurs prescrites pour les tolérances s'appliquent aux rotules lisses radiales à contact oblique
obtenues avant tout revêtement ou plaquage.
Les rotules lisses radiales à contact oblique ne sont pas censées se conformer aux schémas donnés ici;
la conformité n'est requise que pour les dimensions et tolérances prescrites.
NOTE —  Les rotules lisses radiales à contact oblique pour les applications aéronautiques ne sont pas couvertes
par la présente partie de l'ISO 12240.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constitue des dispositions valables pour la présente partie de l'ISO 12240. Au moment de la publication,
les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de l'ISO 12240 sont invitées à rechercher la possibilité d'appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur à un moment donné.
ISO 582:1995, Roulements — Dimensions des arrondis — Valeurs maximales.
1)
ISO 1132-1: — , Roulements — Tolérances — Partie 1: Termes et définitions.
Rotules lisses — Vocabulaire
ISO 6811:1998, .
1) À publier. (Révision de l'ISO 1132:1980)

©

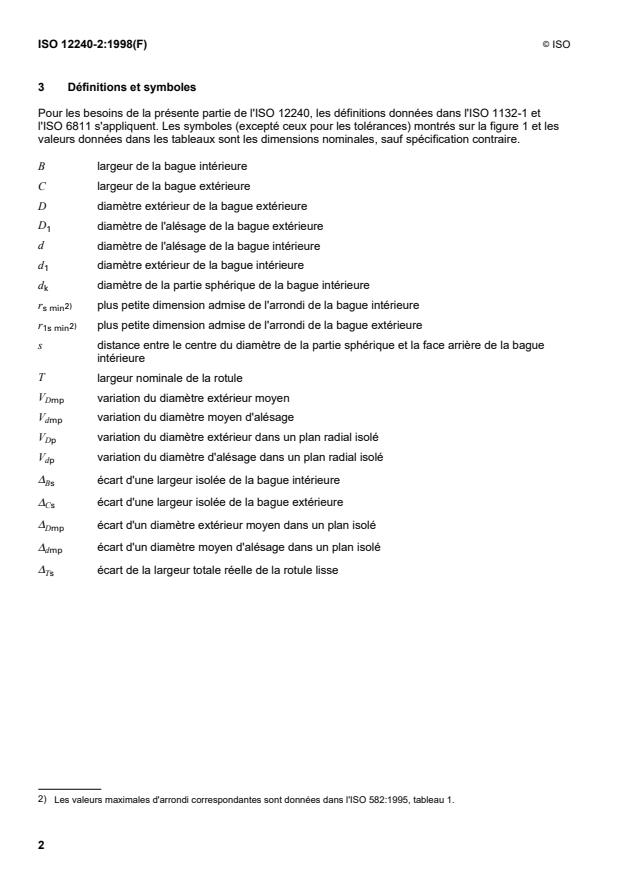

3 Définitions et symboles
Pour les besoins de la présente partie de l'ISO 12240, les définitions données dans l'ISO 1132-1 et
l'ISO 6811 s'appliquent. Les symboles (excepté ceux pour les tolérances) montrés sur la figure 1 et les
valeurs données
...
