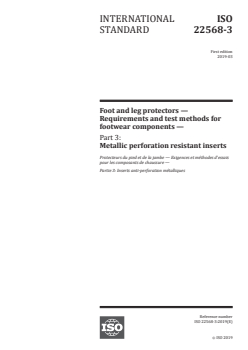

ISO 22568-3:2019

INTERNATIONAL ISO
STANDARD 22568-3
First edition
2019-03
Foot and leg protectors —
Requirements and test methods for
footwear components —
Part 3:
Metallic perforation resistant inserts
Protecteurs du pied et de la jambe — Exigences et méthodes d'essais
pour les composants de chaussure —
Partie 3: Inserts anti-perforation métalliques
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

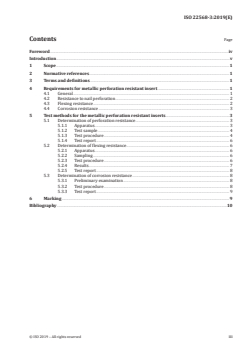

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Requirements for metallic perforation resistant insert . 1
4.1 General . 1
4.2 Resistance to nail perforation . 2
4.3 Flexing resistance . 2
4.4 Corrosion resistance . 3
5 Test methods for the metallic perforation resistant inserts. 3
5.1 Determination of perforation resistance . 3
5.1.1 Apparatus . 3
5.1.2 Test sample . 4
5.1.3 Test procedure . 4
5.1.4 Test report . 6
5.2 Determination of flexing resistance . 6
5.2.1 Apparatus . 6
5.2.2 Sampling. 6
5.2.3 Test procedure . 6
5.2.4 Results . 7
5.2.5 Test report . 8
5.3 Determination of corrosion resistance . 8
5.3.1 Preliminary examination . 8
5.3.2 Test procedure . 8
5.3.3 Test report . 9
6 Marking . 9
Bibliography .10

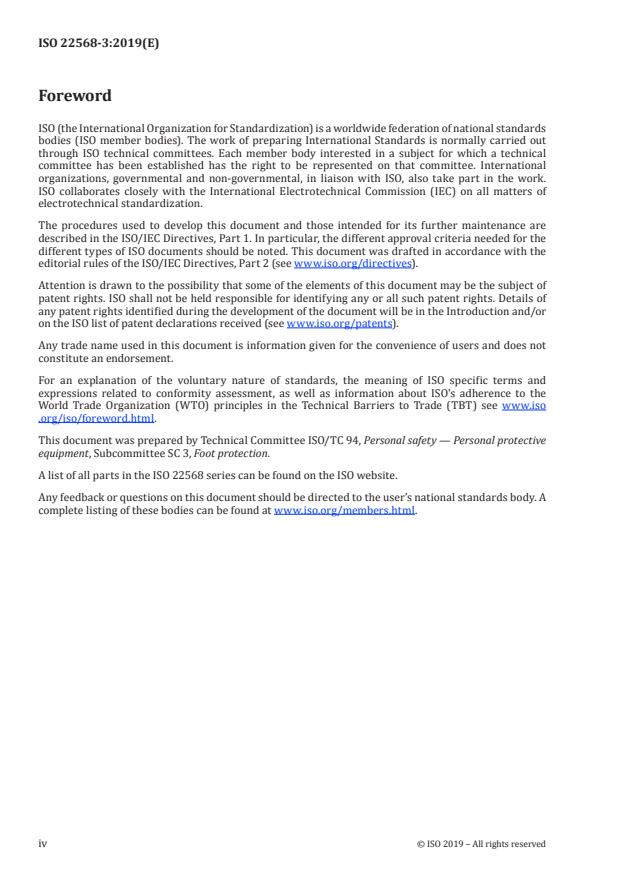

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 94, Personal safety — Personal protective
equipment, Subcommittee SC 3, Foot protection.
A list of all parts in the ISO 22568 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

Introduction
ISO 20345, ISO 20346 and ISO 20347 are related to safety, protective and occupational footwear which
define the performance and required properties of the footwear. On introducing these standards
all national standards relating to metallic perforation resistant inserts were withdrawn leaving the
manufacturers of these items with no means of demonstrating the performance of their products. This
document has been prepared to allow manufacturers to demonstrate the performance level of the
metallic perforation resistant inserts before being inserted into the footwear.
Metallic perforation resistant inserts and materials complying with the requirements of this document
are suitable components of “PPE footwear”.
INTERNATIONAL STANDARD ISO 22568-3:2019(E)
Foot and leg protectors — Requirements and test methods
for footwear components —
Part 3:
Metallic perforation resistant inserts
1 Scope
This document specifies requirements and test methods for the metallic perforation resistant inserts
with resistance against mechanical perforation, intended to function as components of PPE footwear
(e.g. as described by ISO 20345, ISO 20346 and ISO 20347).
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 20345, Personal protective equipment — Safety footwear
ISO 20346, Personal protective equipment — Protective footwear
ISO 20347, Personal protective equipment — Occupational footwear
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 20345, ISO 20346 and
ISO 20347 and the following apply.
3.1
metallic perforation resistant insert
metallic footwear component placed (or intended to be placed) in the sole complex in order to provide
protection against mechanical perforation
4 Requirements for metallic perforation resistant insert
4.1 General
Perforation resistant material shall be tested in accordance with this document, even in an unshaped
status, if it is intended to be cut and/or shaped by the footwear or sole manufacturer. When shaped
inserts are tested in accordance with this document, their suitability to fit into footwear is not assured,
because the dimensional conformity to the footwear depends on the individual shape of each model of
footwear.
For each of the required measurements performed in accordance with this document, a corresponding
estimate of the uncertainty of measurement should be evaluated. One of the following approaches shall
be used:
[1]
— statistical method, e.g. that given in ISO 5725-2 ;
[2]
— mathematical method, e.g. that given in ISO/IEC Guide 98-3 ;
[3]
— uncertainty and conformity assessment as given in ISO/IEC Guide 98-4 ;
[4]
— JCGM 100:2008 .
Table 1 — Summary of requirements and number of samples
Property Subclause Number of samples
Metallic material: 1 sample
Resistance to nail perforation 4.2.
Ready –shaped inserts: 1 sample
Metallic plate: 1 sample
Flexing resistance 4.3
Ready –shaped inserts: 2 different sizes
Metallic plate: 1 sample
Corrosion resistance 4.4
Ready –shaped inserts: 1 sample
NOTE 2  For details, see 4.2 to 4.4.
Metal perforation resistant inserts can be flat or bended in order to better fit the individual boot design.
For the needs of their positioning in the footwear, the presence of up to 3 holes in one insert is allowed,
each of them with a diameter of not more than 3 mm. However, no holes are allowed in the area between
10 % and 52 % of the overall length of the insert, measured from its top (see Figure 1).
Key
L overall length of the metal insert
Figure 1 — Designation of the area of metal perforation resistant inserts in which no holes are
permitted
4.2 Resistance to nail perforation
When the metallic perforation resistant inserts are tested in accordance with the applicable method
described in 5.1, all the results reported as described in 5.1.3 shall be equal or greater than 1 100 N.
4.3 Flexing resistance
When tested in accordance with the method described in 5.2, the metallic perforation resistant inserts
shall exhibit no visible signs of cracking, disintegration or delamination after having been subjected to
1 × 10 (one million) flexion cycles.
2 © ISO 2019 – All rights reserved

4.4 Corrosion resistance
Both before and after testing in accordance with the method described in 5.3, the metallic perforation
resistant inserts shall exhibit not more than three areas of corrosion, none of which shall measure more
than 2 mm in any direction.
5 Test methods for the metallic perforation resistant inserts
5.1 Determination of perforation resistance
5.1.1 Apparatus
5.1.1.1 Test equipment, capable of measuring a compressive force up to at least 2 000 N, fitted with a
pressure plate (5.1.1.2), in which a test nail (5.1.1.3) is fixed, and a parallel plate with a circular opening
of diameter (25 ± 0,2) mm. The axes of this opening and the test nail shall be coincident (see Figure 2).
Dimensions in millimetres
Key
1 pressure platen 3 test piece
2 plates 4 nail
Figure 2 — Apparatus for perforation resistance test of metallic perforation resistant insert
(example)
----
...

NORME ISO
INTERNATIONALE 22568-3
Première édition
2019-03
Protecteurs du pied et de la jambe —
Exigences et méthodes d'essais pour
les composants de chaussure —
Partie 3:
Inserts anti-perforation métalliques
Foot and leg protectors — Requirements and test methods for
footwear components —
Part 3: Metallic perforation resistant inserts
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

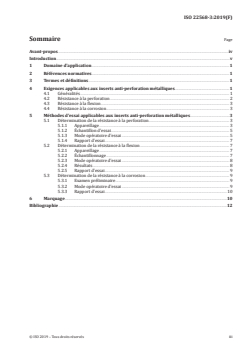

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences applicables aux inserts anti-perforation métalliques. 1
4.1 Généralités . 1
4.2 Résistance à la perforation . 2
4.3 Résistance à la flexion . 3
4.4 Résistance à la corrosion . 3
5 Méthodes d'essai applicables aux inserts anti-perforation métalliques .3
5.1 Détermination de la résistance à la perforation . 3
5.1.1 Appareillage . 3
5.1.2 Échantillon d'essai . 5
5.1.3 Mode opératoire d'essai . 5
5.1.4 Rapport d'essai . 7
5.2 Détermination de la résistance à la flexion . 7
5.2.1 Appareillage . 7
5.2.2 Échantillonnage . 7
5.2.3 Mode opératoire d'essai . 8
5.2.4 Résultats . 8
5.2.5 Rapport d'essai . 9
5.3 Détermination de la résistance à la corrosion . 9
5.3.1 Examen préliminaire . 9
5.3.2 Mode opératoire d'essai . 9
5.3.3 Rapport d'essai .10
6 Marquage .10
Bibliographie .12

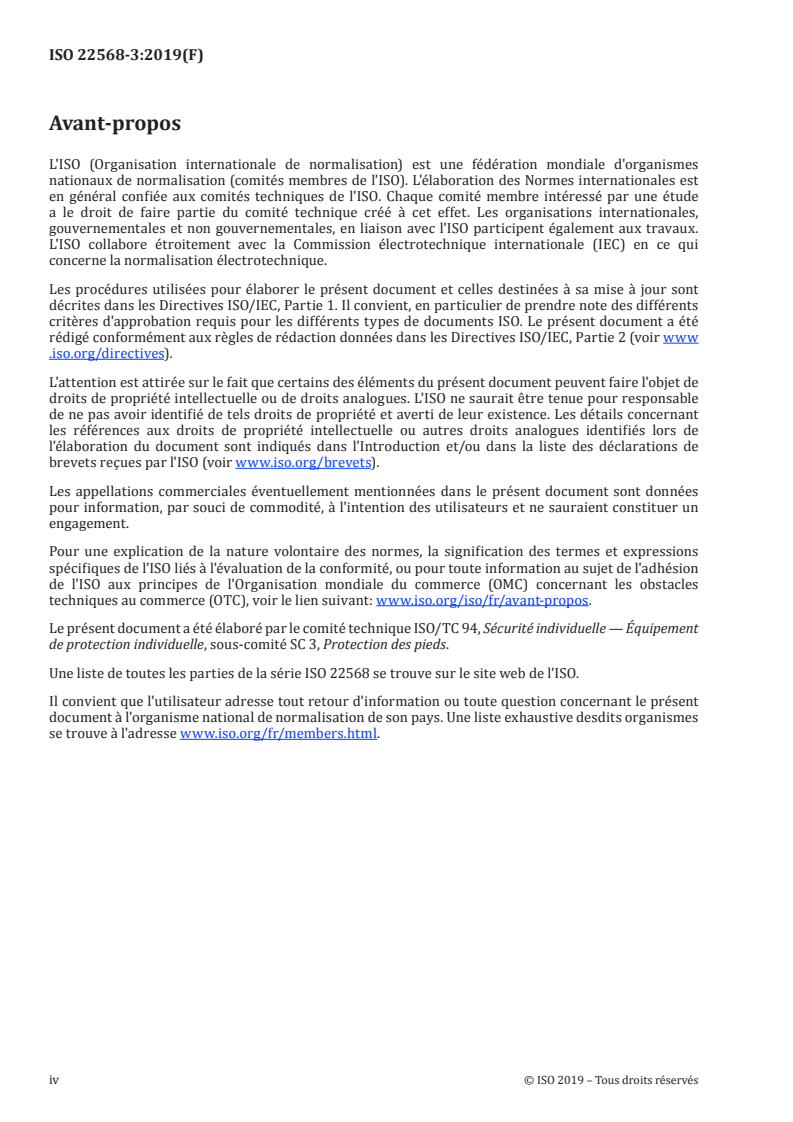

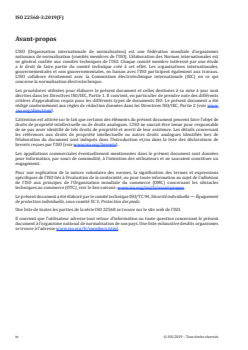

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 94, Sécurité individuelle — Équipement
de protection individuelle, sous-comité SC 3, Protection des pieds.
Une liste de toutes les parties de la série ISO 22568 se trouve sur le site web de l'ISO.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

Introduction
Les normes ISO 20345, ISO 20346 et ISO 20347 établissent les exigences de performances et les
propriétés requises pour les chaussures de sécurité, de protection et de travail. Lors de l'introduction
de ces normes, l'ensemble des normes nationales applicables aux inserts anti-perforation métalliques
ont été abrogées; les fabricants de ces types d'articles n'avaient alors plus aucun moyen de démontrer
les performances de leurs produits. Le présent document a été rédigé dans le but de permettre aux
fabricants de démontrer le niveau de performances de leurs inserts anti-perforation métalliques avant
leur insertion dans la chaussure.
Les inserts anti-perforation métalliques et les matériaux conformes aux exigences du présent document
constituent des composants adaptés de «chaussures utilisées dans le cadre d'équipements de protection
individuelle».
NORME INTERNATIONALE ISO 22568-3:2019(F)
Protecteurs du pied et de la jambe — Exigences et
méthodes d'essais pour les composants de chaussure —
Partie 3:
Inserts anti-perforation métalliques
1 Domaine d'application
Le présent document spécifie les exigences et les méthodes d'essai applicables aux inserts anti-
perforation métalliques offrant une résistance contre les perforations mécaniques et qui sont destinés à
être utilisés comme composants de chaussures dans le cadre d'équipements de protection individuelle
(par exemple, tel que décrit par l'ISO 20345, l'ISO 20346 et l'ISO 20347).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 20345, Équipement de protection individuelle — Chaussures de sécurité
ISO 20346, Équipement de protection individuelle — Chaussures de protection
ISO 20347, Équipement de protection individuelle — Chaussures de travail
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 20345, l'ISO 20346 et
l'ISO 20347 ainsi que les suivants s'appliquent.
3.1
insert anti-perforation métallique
composant métallique de la chaussure placé (ou destiné à être placé) dans le semelage afin de fournir
une protection contre la perforation mécanique
4 Exigences applicables aux inserts anti-perforation métalliques
4.1 Généralités
Un matériau anti-perforation, même non formé, doit être soumis à essai conformément au présent
document, s'il a vocation à être coupé et/ou formé par le fabricant de chaussure ou de semelle. Lorsque
des inserts formés sont soumis à essai conformément au présent document, leur aptitude à s'ajuster
dans la chaussure n'est pas garantie car la conformité dimensionnelle à la chaussure dépend de la forme
spécifique de chaque modèle de chaussure.
Pour chacun des mesurages requis réalisés conformément au présent document, il convient d'évaluer
une estimation correspondante de l'incertitude de mesure. L'une des approches suivantes doit être
adoptée:
[1]
— une méthode statistique, par exemple celle indiquée dans l'ISO 5725-2 ;
[2]
— une méthode mathématique, par exemple celle indiquée dans le Guide ISO/IEC 98-3 ;
[3]
— l'incertitude dans l'évaluation de la conformité, tel qu'indiqué dans le Guide ISO/IEC 98-4 ;
[4]
— JCGM 100:2008 .
Tableau 1 — Synthèse des exigences et nombre d'échantillons
Propriété Paragraphe Nombre d'échantillons
Résistance à la perforation 4.2 Matériau métallique: 1 échantillon
Inserts préformés: 1 échantillon
Résistance à la flexion 4.3 Plaque métallique: 1 échantillon
Inserts préformés: 2 tailles différentes
Résistance à la corrosion 4.4 Plaque métallique: 1 échantillon
Inserts préformés: 1 échantillon
NOTE  Pour plus de détails, voir 4.2 à 4.4.
Les inserts anti-perforation métalliques peuvent être plats ou courbés afin de mieux s'ajuster à la
conception de chaque botte. Pour leur positionnement dans la chaussure, il est admis de pratiquer un
maximum de 3 trous d'un diamètre inférieur ou égal à 3 mm dans un insert donné. Cependant, il ne
doit y avoir aucun trou dans la zone située entre 10 % et 52 % de la longueur totale de l'insert mesurée
depuis sa partie supérieure (voir Figure 1).
Légende
L longueur totale de l'insert métallique
Figure 1 — Désignation de la zone des inserts anti-perforation métalliques qui exclut
la présence de trous
4.2 Résistance à la perforation
Lorsque les inserts anti-perforation métalliques sont soumis à essai conformément à la méthode
applicable décrite en 5.1, tous les résultats obtenus comme décrits en 5.1.3 doivent être supérieurs ou
égaux à 1 100 N.
2 © ISO 2019 – Tous droits réservés

4.3 Résistance à la flexion
Lorsqu'ils sont soumis à essai conformément à la méthode décrite en 5.2, les inserts anti-perforation
métalliques ne doivent révéler aucun signe visible de fissuration, de désintégration ou de délamination
après avoir
...

NORME ISO
INTERNATIONALE 22568-3
Première édition
2019-03
Protecteurs du pied et de la jambe —
Exigences et méthodes d'essais pour
les composants de chaussure —
Partie 3:
Inserts anti-perforation métalliques
Foot and leg protectors — Requirements and test methods for
footwear components —
Part 3: Metallic perforation resistant inserts
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences applicables aux inserts anti-perforation métalliques. 1
4.1 Généralités . 1
4.2 Résistance à la perforation . 2
4.3 Résistance à la flexion . 3
4.4 Résistance à la corrosion . 3
5 Méthodes d'essai applicables aux inserts anti-perforation métalliques .3
5.1 Détermination de la résistance à la perforation . 3
5.1.1 Appareillage . 3
5.1.2 Échantillon d'essai . 5
5.1.3 Mode opératoire d'essai . 5
5.1.4 Rapport d'essai . 7
5.2 Détermination de la résistance à la flexion . 7
5.2.1 Appareillage . 7
5.2.2 Échantillonnage . 7
5.2.3 Mode opératoire d'essai . 8
5.2.4 Résultats . 8
5.2.5 Rapport d'essai . 9
5.3 Détermination de la résistance à la corrosion . 9
5.3.1 Examen préliminaire . 9
5.3.2 Mode opératoire d'essai . 9
5.3.3 Rapport d'essai .10
6 Marquage .10
Bibliographie .12
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l'Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 94, Sécurité individuelle — Équipement
de protection individuelle, sous-comité SC 3, Protection des pieds.
Une liste de toutes les parties de la série ISO 22568 se trouve sur le site web de l'ISO.
Il convient que l'utilisateur adresse tout retour d'information ou toute question concernant le présent
document à l'organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l'adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

Introduction
Les normes ISO 20345, ISO 20346 et ISO 20347 établissent les exigences de performances et les
propriétés requises pour les chaussures de sécurité, de protection et de travail. Lors de l'introduction
de ces normes, l'ensemble des normes nationales applicables aux inserts anti-perforation métalliques
ont été abrogées; les fabricants de ces types d'articles n'avaient alors plus aucun moyen de démontrer
les performances de leurs produits. Le présent document a été rédigé dans le but de permettre aux
fabricants de démontrer le niveau de performances de leurs inserts anti-perforation métalliques avant
leur insertion dans la chaussure.
Les inserts anti-perforation métalliques et les matériaux conformes aux exigences du présent document
constituent des composants adaptés de «chaussures utilisées dans le cadre d'équipements de protection
individuelle».
NORME INTERNATIONALE ISO 22568-3:2019(F)
Protecteurs du pied et de la jambe — Exigences et
méthodes d'essais pour les composants de chaussure —
Partie 3:
Inserts anti-perforation métalliques
1 Domaine d'application
Le présent document spécifie les exigences et les méthodes d'essai applicables aux inserts anti-
perforation métalliques offrant une résistance contre les perforations mécaniques et qui sont destinés à
être utilisés comme composants de chaussures dans le cadre d'équipements de protection individuelle
(par exemple, tel que décrit par l'ISO 20345, l'ISO 20346 et l'ISO 20347).
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 20345, Équipement de protection individuelle — Chaussures de sécurité
ISO 20346, Équipement de protection individuelle — Chaussures de protection
ISO 20347, Équipement de protection individuelle — Chaussures de travail
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 20345, l'ISO 20346 et
l'ISO 20347 ainsi que les suivants s'appliquent.
3.1
insert anti-perforation métallique
composant métallique de la chaussure placé (ou destiné à être placé) dans le semelage afin de fournir
une protection contre la perforation mécanique
4 Exigences applicables aux inserts anti-perforation métalliques
4.1 Généralités
Un matériau anti-perforation, même non formé, doit être soumis à essai conformément au présent
document, s'il a vocation à être coupé et/ou formé par le fabricant de chaussure ou de semelle. Lorsque
des inserts formés sont soumis à essai conformément au présent document, leur aptitude à s'ajuster
dans la chaussure n'est pas garantie car la conformité dimensionnelle à la chaussure dépend de la forme
spécifique de chaque modèle de chaussure.
Pour chacun des mesurages requis réalisés conformément au présent document, il convient d'évaluer
une estimation correspondante de l'incertitude de mesure. L'une des approches suivantes doit être
adoptée:
[1]
— une méthode statistique, par exemple celle indiquée dans l'ISO 5725-2 ;
[2]
— une méthode mathématique, par exemple celle indiquée dans le Guide ISO/IEC 98-3 ;
[3]
— l'incertitude dans l'évaluation de la conformité, tel qu'indiqué dans le Guide ISO/IEC 98-4 ;
[4]
— JCGM 100:2008 .
Tableau 1 — Synthèse des exigences et nombre d'échantillons
Propriété Paragraphe Nombre d'échantillons
Résistance à la perforation 4.2 Matériau métallique: 1 échantillon
Inserts préformés: 1 échantillon
Résistance à la flexion 4.3 Plaque métallique: 1 échantillon
Inserts préformés: 2 tailles différentes
Résistance à la corrosion 4.4 Plaque métallique: 1 échantillon
Inserts préformés: 1 échantillon
NOTE  Pour plus de détails, voir 4.2 à 4.4.
Les inserts anti-perforation métalliques peuvent être plats ou courbés afin de mieux s'ajuster à la
conception de chaque botte. Pour leur positionnement dans la chaussure, il est admis de pratiquer un
maximum de 3 trous d'un diamètre inférieur ou égal à 3 mm dans un insert donné. Cependant, il ne
doit y avoir aucun trou dans la zone située entre 10 % et 52 % de la longueur totale de l'insert mesurée
depuis sa partie supérieure (voir Figure 1).
Légende
L longueur totale de l'insert métallique
Figure 1 — Désignation de la zone des inserts anti-perforation métalliques qui exclut
la présence de trous
4.2 Résistance à la perforation
Lorsque les inserts anti-perforation métalliques sont soumis à essai conformément à la méthode
applicable décrite en 5.1, tous les résultats obtenus comme décrits en 5.1.3 doivent être supérieurs ou
égaux à 1 100 N.
2 © ISO 2019 – Tous droits réservés

4.3 Résistance à la flexion
Lorsqu'ils sont soumis à essai conformément à la méthode décrite en 5.2, les inserts anti-perforation
métalliques ne doivent révéler aucun signe visible de fissuration, de désintégration ou de délamination
après avoir
...
