IEC 61300-3-17:1999

NORME CEI
INTERNATIONALE IEC
61300-3-17
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-09
Dispositifs d'interconnexion et composants
passifs à fibres optiques –
Méthodes fondamentales d'essais
et de mesures –
Partie 3-17:
Examens et mesures – Angle de la face terminale
des embouts polis angulairement
Fibre optic interconnecting devices and
passive components – Basic test and
measurement procedures –
Part 3-17:
Examinations and measurements –
Endface angle of angle-polished ferrules
Numéro de référence
Reference number
CEI/IEC 61300-3-17:1999

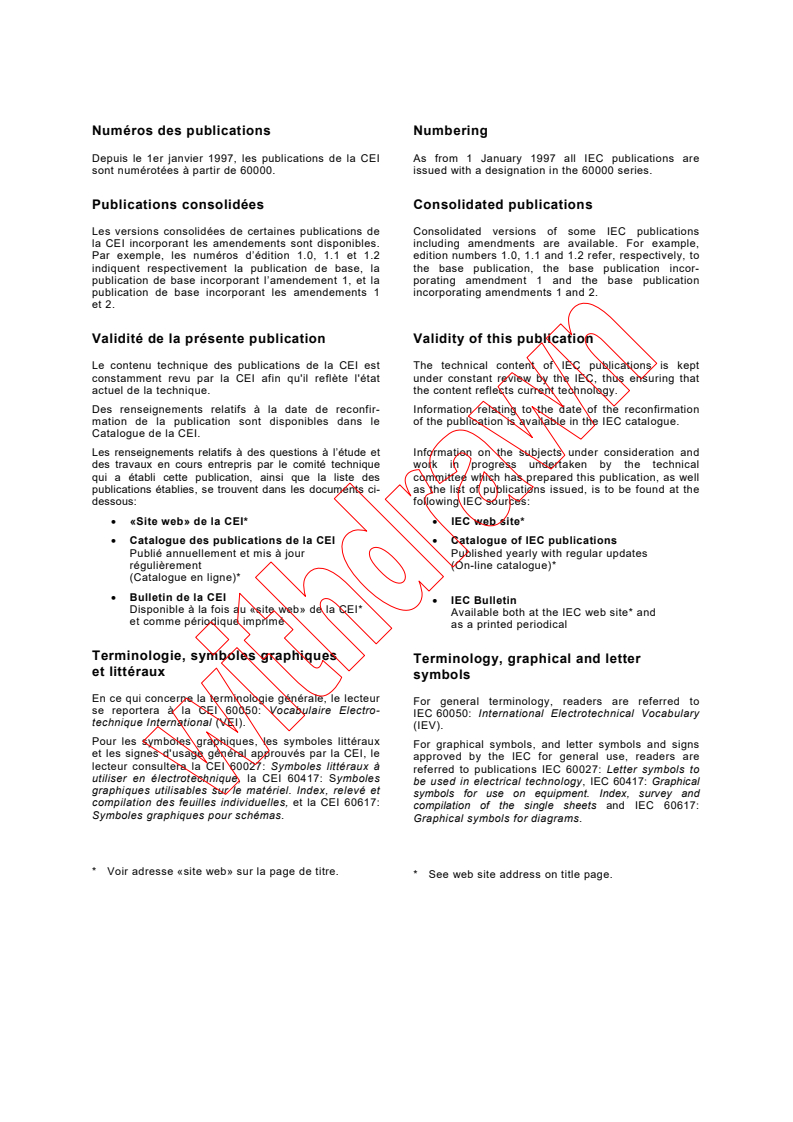

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61300-3-17
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-09
Dispositifs d'interconnexion et composants
passifs à fibres optiques –
Méthodes fondamentales d'essais
et de mesures –
Partie 3-17:
Examens et mesures – Angle de la face terminale
des embouts polis angulairement
Fibre optic interconnecting devices and
passive components – Basic test and
measurement procedures –
Part 3-17:
Examinations and measurements –
Endface angle of angle-polished ferrules
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
P
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61300-3-17 © CEI:1999

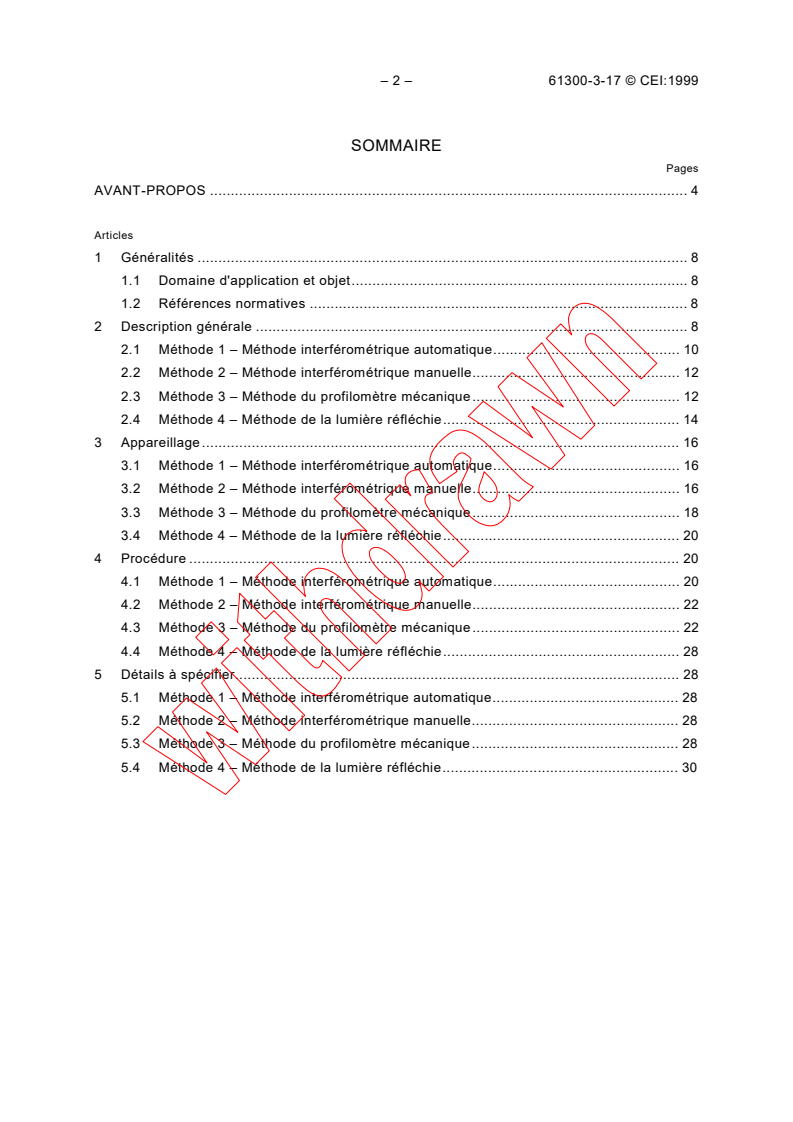

SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Généralités.8
1.1 Domaine d'application et objet. 8
1.2 Références normatives.8
2 Description générale.8
2.1 Méthode 1 – Méthode interférométrique automatique. 10
2.2 Méthode 2 – Méthode interférométrique manuelle. 12
2.3 Méthode 3 – Méthode du profilomètre mécanique. 12
2.4 Méthode 4 – Méthode de la lumière réfléchie. 14
3 Appareillage.16
3.1 Méthode 1 – Méthode interférométrique automatique. 16
3.2 Méthode 2 – Méthode interférométrique manuelle. 16
3.3 Méthode 3 – Méthode du profilomètre mécanique. 18
3.4 Méthode 4 – Méthode de la lumière réfléchie. 20
4 Procédure.20
4.1 Méthode 1 – Méthode interférométrique automatique. 20
4.2 Méthode 2 – Méthode interférométrique manuelle. 22
4.3 Méthode 3 – Méthode du profilomètre mécanique. 22
4.4 Méthode 4 – Méthode de la lumière réfléchie. 28
5 Détails à spécifier.28
5.1 Méthode 1 – Méthode interférométrique automatique. 28
5.2 Méthode 2 – Méthode interférométrique manuelle. 28
5.3 Méthode 3 – Méthode du profilomètre mécanique. 28
5.4 Méthode 4 – Méthode de la lumière réfléchie. 30

61300-3-17 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 General.9
1.1 Scope and object . 9
1.2 Normative references.9
2 General description. 9
2.1 Method 1 – Automatic interferometric method. 11
2.2 Method 2 – Manual interferometric method . 13
2.3 Method 3 – Mechanical profilometer method. 13
2.4 Method 4 – Reflected light method . 15
3 Apparatus.17
3.1 Method 1 – Automatic interferometric method. 17
3.2 Method 2 – Manual interferometric method . 17
3.3 Method 3 – Mechanical profilometer method. 19
3.4 Method 4 – Reflected light method . 21
4 Procedure.21
4.1 Method 1 – Automatic interferometric method. 21
4.2 Method 2 – Manual interferometric method . 23
4.3 Method 3 – Mechanical profilometer method. 23
4.4 Method 4 – Reflected light method . 29
5 Details to be specified . 29
5.1 Method 1 – Automatic interferometric method. 29
5.2 Method 2 – Manual interferometric method . 29
5.3 Method 3 – Mechanical profilometer method. 29
5.4 Method 4 – Reflected light method . 31

– 4 – 61300-3-17 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
DISPOSITIFS D'INTERCONNEXION ET COMPOSANTS PASSIFS
À FIBRES OPTIQUES –
MÉTHODES FONDAMENTALES D'ESSAIS ET DE MESURES –
Partie 3-17: Examens et mesures –
Angle de la face terminale des embouts polis angulairement
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61300-3-17 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Cette deuxième édition de la CEI 61300-3-17 annule et remplace la première édition, parue en
1995, dont elle constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1225/FDIS 86B/1261/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 61300 comprend les parties suivantes, présentées sous le titre général Dispositifs
d'interconnexion et composants passifs à fibres optiques – Méthodes fondamentales d'essais
et de mesures:
– Partie 1: Généralités et guide
– Partie 2: Essais
– Partie 3: Examens et mesures

61300-3-17 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
FIBRE OPTIC INTERCONNECTING DEVICES
AND PASSIVE COMPONENTS –
BASIC TEST AND MEASUREMENT PROCEDURES –
Part 3-17: Examinations and measurements –
Endface angle of angle-polished ferrules
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61300-3-17 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This second edition of IEC 61300-3-17 cancels and replaces the first edition, published in
1995, and constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1225/FDIS 86B/1261/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 61300 consists of the following parts, under the general title Fibre optic interconnecting
devices and passive components – Basic test and measurement procedures:
– Part 1: General and guidance
– Part 2: Tests
– Part 3: Examination and measurements

– 6 – 61300-3-17 © CEI:1999
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006.
A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée; ou
• amendée.
61300-3-17 © IEC:1999 – 7 –
The committee has decided that the contents of this publication will remain unchanged until 2006.
At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61300-3-17 © CEI:1999
DISPOSITIFS D'INTERCONNEXION ET COMPOSANTS PASSIFS
À FIBRES OPTIQUES –
MÉTHODES FONDAMENTALES D'ESSAIS ET DE MESURES –
Partie 3-17: Examens et mesures –
Angle de la face terminale des embouts polis angulairement
1 Généralités
1.1 Domaine d'application et objet
L'objet de la présente partie de la CEI 61300 est de définir des méthodes permettant de
mesurer l'angle de la face terminale des embouts polis angulairement convexes ou plats.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61300.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie de
la CEI 61300 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
ISO 2538:1998, Spécification géométrique des produits (GPS) – Séries d'angles et
d'inclinaisons de prismes
2 Description générale
L'angle de la face terminale θ des embouts polis angulairement se terminant par une face plate
est défini comme étant l'angle formé par le plan perpendiculaire à l'axe de l'embout et le plan
de la face terminale plate. L'angle de la face terminale θ des embouts polis sphériquement
avec face terminale angulaire est l'angle formé par le plan perpendiculaire à l'axe de l'embout
et la ligne droite tangente à la surface polie au coeur de la fibre et se dirigeant dans la
direction nominale de l'angle (voir figure 1).
Plan perpendiculaire
Plan perpendiculaire
à l’axe de fibre
à l’axe de fibre
Axe de fibre Axe de fibre
Embout Embout
θ θ
Plan de la face
Ligne droite tangente
terminale plate
à la surface polie
IEC  1047/99
Figure 1a – Embouts polis convexes Figure 1b – Embouts polis plats
Figure 1 – Définition de l'angle de la face terminale de l'embout
pour embouts polis convexes et plats

61300-3-17 © IEC:1999 – 9 –
FIBRE OPTIC INTERCONNECTING DEVICES
AND PASSIVE COMPONENTS –
BASIC TEST AND MEASUREMENT PROCEDURES –
Part 3-17: Examinations and measurements –
Endface angle of angle-polished ferrules
1 General
1.1 Scope and object
The object of this part of IEC 61300 is to describe the methods to measure the endface angle
of flat or convex angle-polished ferrules.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61300. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61300 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 2538:1998, Geometrical Product Specifications (GPS) – Series of angles and slopes on
prisms
2 General description
The ferrule endface angle θ for flat endface angle-polished ferrules is defined as the angle
between the plane perpendicular to the axis of the ferrule and the plane of the flat endface. The
endface angle θ for spherically polished angled endface ferrules is the angle between the plane
perpendicular to the axis of the ferrule and the straight line tangent to the polished surface at
the fibre core in the direction of the nominal angle (see figure 1).
Plane perpendicular Plane perpendicular
to this fibre axis to this fibre axis
Fibre axis Fibre axis
Ferrule Ferrule
θ θ
Plane of the
Straight line tangent to
flat endface
the polished surface
IEC  1047/99
Figure 1a – Convex polished ferrules             Figure 1b – Flat polished ferrules
Figure 1 – Definition of ferrule endface angle for convex and flat polished ferrules

– 10 – 61300-3-17 © CEI:1999
Quatre méthodes sont décrites pour la mesure de l'angle de la face terminale de l'embout:
– méthode 1: méthode interférométrique automatique (méthode de référence) ;
– méthode 2: méthode interférométrique manuelle ;
– méthode 3: méthode du profilomètre mécanique ;
– méthode 4: méthode de la lumière réfléchie.
2.1 Méthode 1 – Méthode interférométrique automatique
Etant donné sa plus grande précision, la méthode 1 est considérée comme la méthode de
référence.
Dans cette méthode, la face terminale de l'embout est placée dans un micropositionneur
inclinable sous un microscope à capacité interférométrique.
NOTE – Un support fixe à la valeur nominale de l'angle devant être mesuré peut être utilisé, mais dans ce cas la
procédure d'alignement décrite n'est pas applicable et il est nécessaire d'utiliser une fiche angulaire de référence
mesurée à l'aide d'autres méthodes.
Objectif
interférométrique
Micropositionneur
angulaire
θθ
IEC  1048/99
Figure 2 – Exemple de montage de mesure de l'angle au moyen de l'interféromètre
Des différences de phase entre le front d'onde de référence et le front d'onde de la surface de
l'embout en essai créent une zone de franges.
L'embout est orienté par le micropositionneur à la valeur nominale θ de l'angle à mesurer. Pour
les embouts polis convexes, le rayon de courbure R et le composant à décalage de sommet dans
la direction de l'angle E sont mesurés à partir de l'analyse de la zone interférométrique (voir
x
figure 3). La valeur de l'angle est évaluée à partir des valeurs de R et E .
x
Centre de franges
(sommet de polissage)
Axe de fibre
Franges
E
y
interférométriques
Fibre
E
x
IEC  1049/99
Figure 3 – Exemple de zone d'interférence d'un embout poli convexe

61300-3-17 © IEC:1999 – 11 –
Four methods are described for measuring the ferrule endface angle:
– method 1: automatic interferometric method (reference method);
– method 2: manual interferometric method;
– method 3: mechanical profilometer method;
– method 4: reflected light method.
2.1 Method 1 – Automatic interferometric method
Due to its greater accuracy, method 1 is considered to be the reference method.
In this method, the ferrule endface is placed in a tiltable micropositioner under a microscope
with interferometric capability.
NOTE – A fixed holder at the nominal value of the angle that has to be measured may be used, but in this case the
alignment procedure described is not applicable and it is necessary to use a reference angled plug measured with
other methods.
Interferometer
objective
Angular
micropositioner
θθ
IEC  1048/99
Figure 2 – Example of set-up of angle measurement by means of interferometer
Phase differences between the reference wavefront and the wavefront from the surface of the
ferrule under test create a fringe pattern.
The ferrule is tilted by a micropositioner at the nominal value θ of the angle that has to be
measured. For a convex polished ferrule, the curvature radius and the apex offset
R
component in the direction of the angle E are measured from the analysis of the
x
interferometric pattern (see figure 3). The value of the angle is evaluated from the values of
R
and E .
x
Fringes centre
(polishing vertex)
Fibre axis
Interferometric
E
y
fringes
Fibre
E
x
IEC  1049/99
Figure 3 – Example of interference pattern of a convex polished ferrule

– 12 – 61300-3-17 © CEI:1999
Pour un embout poli plat, l'angle est évalué à partir de la fréquence des franges
interférométriques dans la direction de l'angle (voir figure 4), c'est-à-dire à partir du nombre
d'ondes dans l'unité de longueur 1/Λ.
Λ
Λ
IEC  1050/99
Figure 4 – Exemple de zone d'interférence d'un embout poli plat
2.2 Méthode 2 – Méthode interférométrique manuelle
Comme dans la méthode 1, la face terminale de l'embout est placée dans un micropositionneur
inclinable sous un microscope à capacité interférométrique. Mais dans cette méthode, l'embout
est incliné par un micropositionneur jusqu'à ce que la surface de la face terminale soit
perpendiculaire à l'axe optique de l'interféromètre: cela intervient lorsque la valeur réelle de
l'angle est obtenue. Dans le cas de la face terminale d'un embout poli convexe, cette position
est obtenue lorsque les anneaux d'interférence et la fibre sont tous les deux symétriques à
l'axe de rotation (voir figure 5). Dans le cas d'un embout poli à plat, la position est obtenue
lorsque les franges d'interférence disparaissent ou s'élèvent à un nombre minimal.
Centre de franges
Axe de fibre
Franges
interférométriques
Fibre
Axe de
rotation
IEC  1051/99
Figure 5 – Exemple de zone d'interférence d'un embout poli convexe
réglé pour la mesure de la méthode 2
L'angle de la face terminale de l'embout peut être lu sur le cadran du micropositionneur.
2.3 Méthode 3 – Méthode du profilomètre mécanique
Dans cette méthode, l'angle de la face terminale est évalué en profilant l'embout de la face
terminale avec l'analyseur de surface.
L'embout est placé dans un support fixe sous le style d'un profilomètre mécanique. L'axe de
l'embout doit être parallèle à l'axe du style et la fiche doit être positionnée selon l'angle dans la
direction du balayage de style.
L'angle de la face terminale de l'embout est évalué à partir de l'analyse du profil acquis.

61300-3-17 © IEC:1999 – 13 –
For a flat polished ferrule, the angle is evaluated from the frequency of the interferometric
fringes in the angle direction (see figure 4), that is, from the number of waves in the length unit
1/Λ.
Λ
Λ
IEC  1050/99
Figure 4 – Example of interference pattern of a flat polished ferrule
2.2 Method 2 – Manual interferometric method
As in method 1, the ferrule endface is placed in a tiltable micropositioner under a microscope
with interferometric capability. In this method, however, the ferrule is tilted by a micro-
positioner until the surface of the endface is normal to the optical axis of the interferometer:
this happens when the real value of the angle is reached. In the case of a convex polished
ferrule endface, this position is reached when the interference rings and the fibre are both
symmetrical to the rotation axis (see figure 5). In the case of a flat polished ferrule, this
position is reached when the interference fringes disappear or are at a minimum number.
Fringes centre
Fibre axis
Interferometric
fringes
Fibre
Rotation
axis
IEC  1051/99
Figure 5 – Example of interference pattern of a convex polished ferrule
adjusted for method 2 measurement
The endface angle of the ferrule can be read at the dial of the micropositioner.
2.3 Method 3 – Mechanical profilometer method
In this method, the endface angle is evaluated by profiling the endface ferrule with a surface
analyser.
The ferrule is placed in a fixed holder under the stylus of mechanical profilometer. The ferrule
axis shall be parallel to the stylus axis and the plug shall be positioned with the angle in the
direction of the stylus scan.
The endface angle of the ferrule is evaluated from the analysis of the acquired profile.

– 14 – 61300-3-17 © CEI:1999
2.4 Méthode 4 – Méthode de la lumière réfléchie
Dans cette méthode, un faisceau lumineux He-Ne visible, orienté le long de l'axe de l'embout,
est réfléchi par la face terminale de l'embout et dirigé vers un écran sur lequel se forme une
zone d'énergie. L'écran est perpendiculaire à l'axe de l'embout et s'étend autour de celui-ci
(voir figure 6).
Rainure en V ou manchon de
précision
Laser He-Ne
D
Ecran
Embout
L (voir note)
Zone d’énergie
IEC  1052/99
NOTE – Pour des embouts polis convexes, une longueur appropriée L peut se situer entre 20 cm et 50 cm et peut
être enregistrée dans le cadre des résultats d'essai.
Figure 6 – Exemple de montage pour la mesure de l'angle de la face terminale de l'embout
Dans le cas d'une face terminale d'embout poli à plat, la zone d'énergie est normalement un
petit cercle visible, illuminé de façon presque uniforme, caractérisé par une faible divergence
supplémentaire par rapport au faisceau laser. Dans le cas d'une face terminale d'embout poli
sphériquement, l'image recueillie est normalement un petit anneau (disque d'Airy) situé au
centre d'un grand cercle visible, formé par un faisceau ayant divergé par rapport au faisceau
laser original (voir figure 7). Ce petit anneau est le résultat de la diffraction de Fraunhofer du
faisceau He-Ne réfléchi par la face terminale de l'embout sphérique contenant une fibre ou un
trou de fibre comme ouverture centrale.
Embout poli plat Embout poli convexe
Disque
d’Airy
Anneau
Cercle
Cercle
IEC  1053/99
Figure 7 – Zone d'énergie caractéristique
L'angle de face terminale de l'embout q est déterminé en mesurant l'angle de déviation du
faisceau He-Ne mesuré au centre du cercle visible ou de l'anneau de la zone d'énergie
pendant que l'on fait tourner l'embout autour de son axe.
La résolution du faisceau réfléchi est affectée par le niveau de finition de la surface de face
terminale de l'embout. Cette surface doit être polie à un niveau permettant une réflexion
spéculaire bien définie du
...
