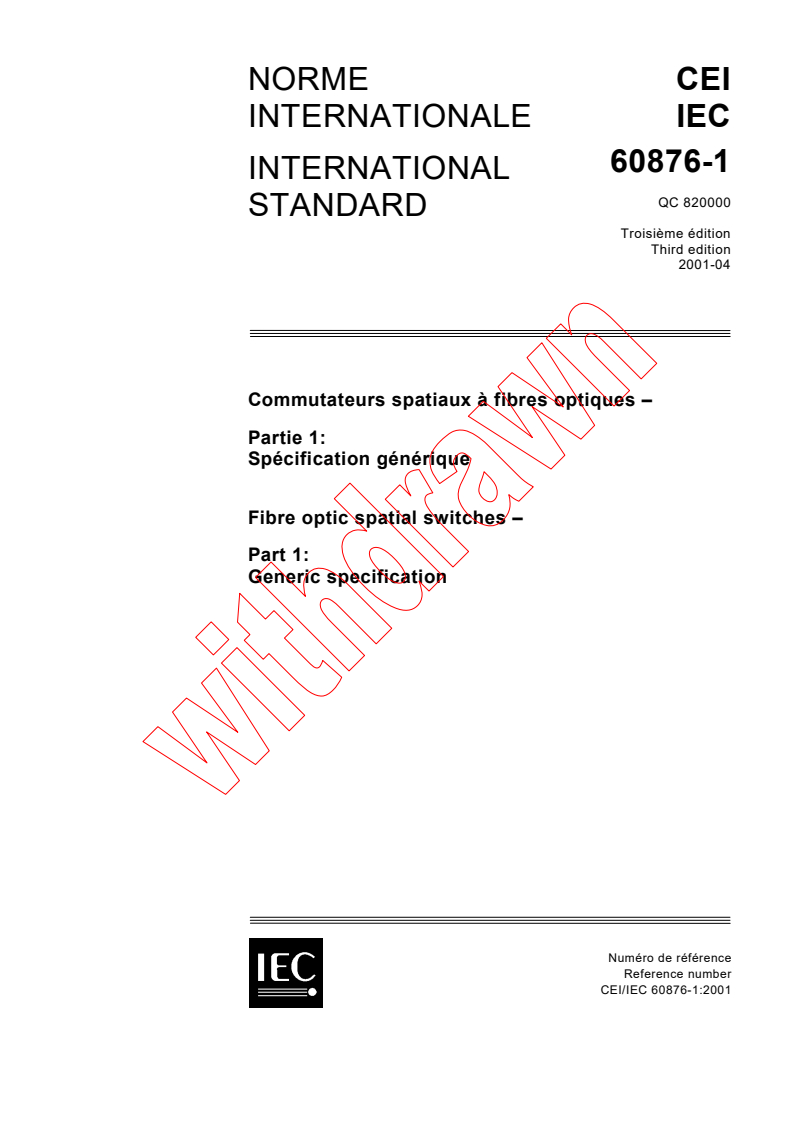

IEC 60876-1:2001

NORME CEI
INTERNATIONALE IEC
60876-1
INTERNATIONAL
QC 820000
STANDARD
Troisième édition
Third edition
2001-04
Commutateurs spatiaux à fibres optiques –
Partie 1:
Spécification générique
Fibre optic spatial switches –
Part 1:
Generic specification
Numéro de référence
Reference number
CEI/IEC 60876-1:2001
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.

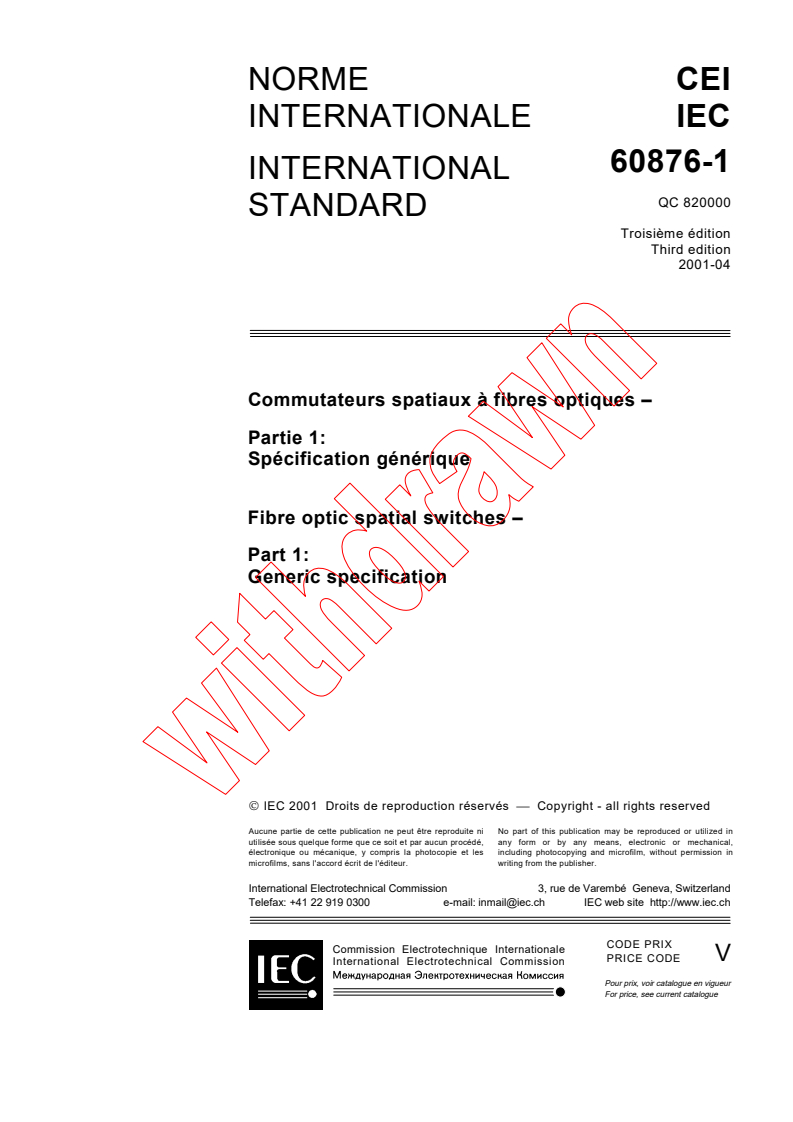

NORME CEI
INTERNATIONALE IEC
60876-1
INTERNATIONAL
QC 820000
STANDARD
Troisième édition
Third edition
2001-04
Commutateurs spatiaux à fibres optiques –
Partie 1:
Spécification générique
Fibre optic spatial switches –
Part 1:
Generic specification
 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
V
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

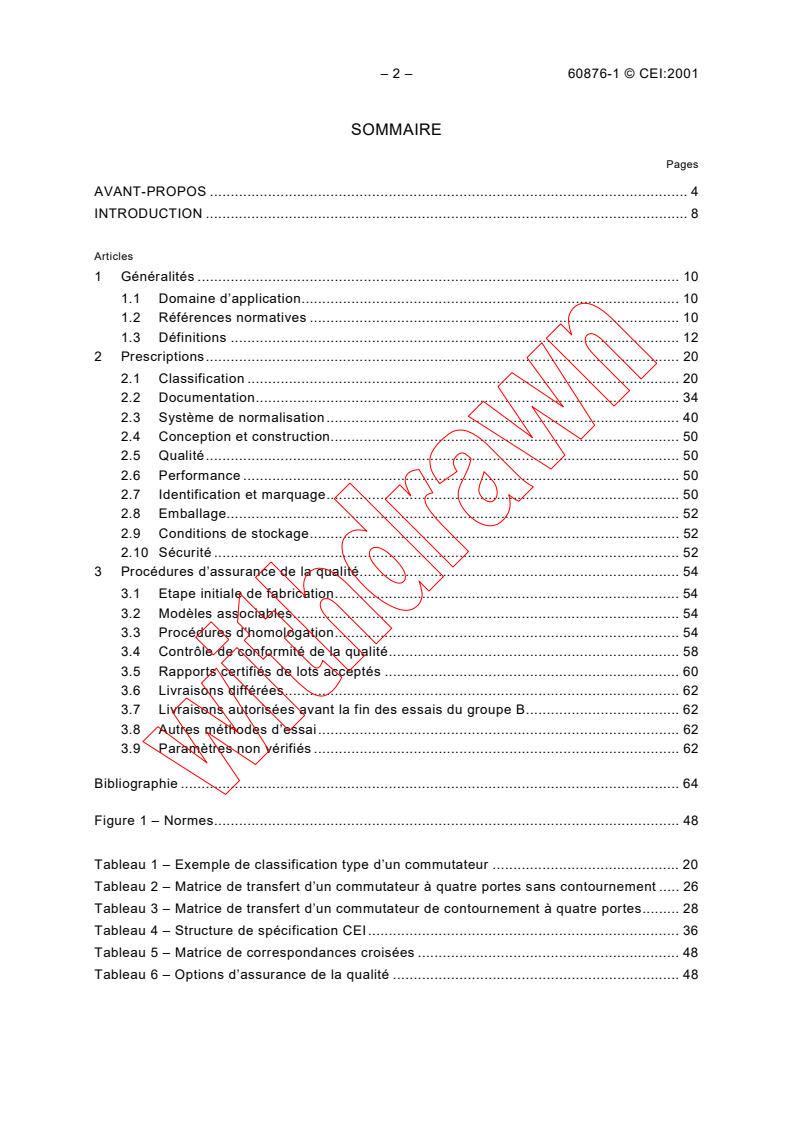

– 2 – 60876-1 © CEI:2001
SOMMAIRE
Pages
AVANT-PROPOS . 4
INTRODUCTION .8
Articles
1 Généralités .10
1.1 Domaine d’application. 10
1.2 Références normatives . 10
1.3 Définitions . 12
2 Prescriptions.20
2.1 Classification . 20
2.2 Documentation. 34
2.3 Système de normalisation. 40
2.4 Conception et construction. 50
2.5 Qualité. 50
2.6 Performance . 50
2.7 Identification et marquage. 50
2.8 Emballage. 52
2.9 Conditions de stockage. 52
2.10 Sécurité . 52
3 Procédures d’assurance de la qualité. 54
3.1 Etape initiale de fabrication. 54
3.2 Modèles associables. 54
3.3 Procédures d’homologation. 54
3.4 Contrôle de conformité de la qualité. 58
3.5 Rapports certifiés de lots acceptés . 60
3.6 Livraisons différées. 62
3.7 Livraisons autorisées avant la fin des essais du groupe B. 62
3.8 Autres méthodes d’essai. 62
3.9 Paramètres non vérifiés . 62
Bibliographie . 64
Figure 1 – Normes. 48
Tableau 1 – Exemple de classification type d’un commutateur . 20
Tableau 2 – Matrice de transfert d’un commutateur à quatre portes sans contournement . 26
Tableau 3 – Matrice de transfert d’un commutateur de contournement à quatre portes. 28
Tableau 4 – Structure de spécification CEI. 36
Tableau 5 – Matrice de correspondances croisées . 48
Tableau 6 – Options d’assurance de la qualité . 48

60876-1 © IEC:2001 – 3 –
CONTENTS
Page
FOREWORD . 5
INTRODUCTION .9
Clause
1 General. 11
1.1 Scope . 11
1.2 Normative references. 11
1.3 Definitions. 13
2 Requirements. 21
2.1 Classification . 21
2.2 Documentation. 35
2.3 Standardization system . 41
2.4 Design and construction. 51
2.5 Quality . 51
2.6 Performance . 51
2.7 Identification and marking . 51
2.8 Packaging. 53
2.9 Storage conditions . 53
2.10 Safety . 53
3 Quality assessment procedures. 55
3.1 Primary stage of manufacture. 55
3.2 Structurally similar components. 55
3.3 Qualification approval procedures . 55
3.4 Quality conformance inspection. 59
3.5 Certified records of released lots. 61
3.6 Delayed deliveries. 63
3.7 Delivery release before completion of group B tests. 63
3.8 Alternative test methods. 63
3.9 Unchecked parameters . 63
Bibliography . 65
Figure 1 – Standards .49
Table 1 – Example of a typical switch classification. 21
Table 2 – Transfer matrix of a four-port switch without crossover . 27
Table 3 – Transfer matrix of a four-port crossover switch . 29
Table 4 – The IEC specification structure. 37
Table 5 – Standards interlink matrix. 49
Table 6 – Quality assurance options . 49

– 4 – 60876-1 © CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
––––––––––––
COMMUTATEURS SPATIAUX À FIBRES OPTIQUES –
Partie 1: Spécification générique
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60876-1 a été établie par le sous-comité 86B: Dispositifs
d’interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Cette troisième édition annule et remplace la deuxième édition, publiée en 1994, et en
constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1466/FDIS 86B/1534/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le numéro QC qui figure sur la page de couverture de la présente publication est le numéro
de spécification dans le système CEI d’assurance de la qualité des composants électroniques
(IECQ).
60876-1 © IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
––––––––––––
FIBRE OPTIC SPATIAL SWITCHES –
Part 1: Generic specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60876-1 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This third edition cancels and replaces the second edition, published in 1994, and constitutes a
technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1466/FDIS 86B/1534/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The QC number that appears on the front cover of this publication is the specification number
in the IEC Quality Assessment System for Electronic Components (IECQ).

– 6 – 60876-1 © CEI:2001
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008. A
cette date, la publication sera
reconduite;
supprimée;
remplacée par une édition révisée, ou
amendée.
60876-1 © IEC:2001 – 7 –
The committee has decided that the contents of this publication will remain unchanged until
2008. At this date, the publication will be
reconfirmed;
withdrawn;
replaced by a revised edition, or
amended.
– 8 – 60876-1 © CEI:2001
INTRODUCTION
La présente partie de la CEI 60876 est divisée en trois articles.
L'article 1, «Généralités» contient le domaine d’application, les références normatives et les
définitions relatives à la présente spécification générique.
L'article 2, «Prescriptions», contient toutes les prescriptions auxquelles répondront les
commutateurs traités dans la présente norme. Ces prescriptions concernent la classification,
le système CEI de spécification, la documentation, les matériaux, l'exécution, la qualité, les
performances, l'identification et l'emballage.
L'article 3, «Procédures d'assurance de la qualité», contient l’ensemble des procédures
devant être respectées pour obtenir l'assurance de la qualité des produits traités par la
présente norme.
60876-1 © IEC:2001 – 9 –
INTRODUCTION
This part of IEC 60876 is divided into three clauses.
Clause 1, "General", contains the scope, the normative references and the definitions which
pertain to this generic specification.
Clause 2, "Requirements", contains all of the requirements to be met by switches covered by
this standard. These include requirements for classification, the IEC specification system,
documentation, materials, workmanship, quality, performance, identification, and packaging.
Clause 3, "Quality assessment procedures", contains all of the procedures to be followed for
proper quality assessment of products as covered by this standard.

– 10 – 60876-1 © CEI:2001
COMMUTATEURS SPATIAUX À FIBRES OPTIQUES –
Partie 1: Spécification générique
1 Généralités
1.1 Domaine d’application
La présente partie de la CEI 60876 s'applique aux commutateurs à fibres optiques. Ces
derniers possèdent toutes les caractéristiques suivantes:
– ils sont passifs dans la mesure où ils ne contiennent aucun élément optoélectronique ou
autre élément transducteur;
– ils ont au moins une porte de transmission de la puissance optique et au moins deux états
dans lesquels la puissance peut passer ou être bloquée entre ces portes;
– les portes sont des fibres optiques ou des connecteurs à fibres optiques.
La présente norme établit des exigences uniformes pour:
– les exigences pour les commutateurs à fibres optiques;
– les procédures d'assurance de la qualité.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60876.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
partie de la CEI 60876 sont invitées à rechercher la possibilité d'appliquer les éditions les
plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60027 (toutes les parties), Symboles littéraux à utiliser en électrotechnique
CEI 60050(731), Vocabulaire Electrotechnique International (VEI) – Chapitre 731: Télécom-
munications par fibres optiques
CEI 60410, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60617 (toutes les parties), Symboles graphiques pour schémas
CEI 60695-2-2, Essais relatifs aux risques du feu – Deuxième partie: Méthodes d'essai –
Section 2: Essai au brûleur-aiguille
CEI 60825-1, Sécurité des appareils à laser – Partie 1: Classification des matériels,
prescriptions et guide de l’utilisateur
CEI 61300 (toutes les parties), Dispositifs d’interconnexion et composants passifs à fibres
optiques – Méthodes fondamentales d’essai et de mesures
CEI 61930, Symbologie des graphiques de fibres optiques

60876-1 © IEC:2001 – 11 –
FIBRE OPTIC SPATIAL SWITCHES –
Part 1: Generic specification
1 General
1.1 Scope
This part of IEC 60876 applies to fibre optic switches possessing all of the following general
features:
– they are passive in that they contain no optoelectronic or other transducing elements;
– they have one or more ports for the transmission of optical power and two or more states in
which power may be routed or blocked between these ports;
– the ports are optical fibres or optical fibre connectors.
This standard establishes uniform requirements for:
– fibre optic switch requirements;
– quality assessment procedures.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60876. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60876 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
Letter symbols to be used in electrical technology
IEC 60027 (all parts),
IEC 60050(731), International Electrotechnical Vocabulary (IEV) – Chapter 731: Optical fibre
communication
IEC 60410, Sampling plans and procedures for inspection by attributes
IEC 60617 (all parts), Graphical symbols for diagrams
IEC 60695-2-2, Fire hazard testing – Part 2: Test methods – Section 2: Needle-flame test
IEC 60825-1, Safety of laser products – Part 1: Equipment classification, requirements and
user’s guide
IEC 61300 (all parts), Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures
IEC 61930, Fibre optic graphical symbology

– 12 – 60876-1 © CEI:2001
CEI QC 001001:1998, Système CEI d'assurance de la qualité des composants électroniques
(IECQ) – Règles fondamentales
CEI QC 001002 (toutes les parties), IEC Quality Assessment System for Electronic
Components (IECQ) – Rules of Procedure (publié en anglais seulement)
CEI Guide 102, Composants électroniques – Structures des spécifications pour l’assurance
de la qualité (Homologation et agrément de savoir-faire)
ISO 129, Dessins techniques – Cotation – Principes généraux, définitions, méthodes
d'exécution et indications spéciales
ISO 286-1, Système ISO de tolérances et d'ajustements – Partie 1: Bases des tolérances,
écarts et ajustements
ISO 1101, Spécification géométrique des produits (GPS) – Tolérancement géométrique –
1)
Tolérancement de forme, orientation, position et battement
ISO 8601:1988, Eléments de données et formats d'échange – Echange d'information –
Représentation de la date et de l'heure
1.3 Définitions
Pour les besoins de la présente partie de la CEI 60876, les définitions données dans la
CEI 60050(731), ainsi que les suivantes, s'appliquent.
1.3.1
commutateur optique
composant passif comportant une ou plusieurs portes et permettant, au choix, de transmettre,
de réacheminer ou de bloquer la puissance optique dans une ligne de transmission par fibre
optique
1.3.2
porte
fibre optique ou connecteur à fibres optiques fixé à un composant passif et permettant l'entrée
et/ou la sortie de la puissance optique
1.3.3
état de commutateur
configuration optique particulière d'un commutateur assurant la transmission ou le blocage de
la puissance optique entre des portes spécifiques d'une manière prédéterminée
1.3.4
mécanisme de commande
moyen physique (mécanique, électrique, acoustique, optique, etc.) permettant le changement
d'état d'un commutateur
1.3.5
énergie de commande
énergie d'entrée nécessaire pour positionner un commutateur dans un état spécifique
––––––––––––
1)
A publier.
60876-1 © IEC:2001 – 13 –
IEC QC 001001:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Basic Rules
IEC QC 001002 (all parts), IEC Quality Assessment System for Electronic Components (IECQ)
– Rules of Procedure
IEC Guide 102, Electronic components – Specification structures for quality assessment
(Qualification approval and capability approval)
ISO 129, Technical drawings – Dimensioning – General principles, definitions, methods of
execution and special indications
ISO 286-1, ISO system of limits and fits – Part 1: Bases of tolerances, deviations and fits
ISO 1101, Geometrical Product Specifications (GPS) – Geometrical tolerancing – Tolerances of
1)
form, orientation, location and run-out
ISO 8601:1988, Data elements and interchange formats – Information interchange –
Representation of dates and times
1.3 Definitions
For the purpose of this part of IEC 60876, the definitions given in IEC 60050(731) apply,
together with the following definitions.
1.3.1
optical switch
passive component possessing one or more ports which selectively transmits, redirects or
blocks optical power in an optical fibre transmission line
1.3.2
port
optical fibre or optical fibre connector attached to a passive component for the entry and/or exit
of optical power
1.3.3
switch state
particular optical configuration of a switch, whereby optical power is transmitted or blocked
between specific ports in a predetermined manner
1.3.4
actuation mechanism
physical means (mechanical, electrical, acoustic, optical, etc.) by which a switch is designed to
change between states
1.3.5
actuation energy
input energy required to place a switch in a specific state
–––––––––––––
1)
To be published.
– 14 – 60876-1 © CEI:2001
1.3.6
matrice de transfert
caractéristiques optiques d'un commutateur à fibres optiques pouvant être définies en termes
d'une matrice de coefficient n × n (n étant le nombre de portes)
NOTE La matrice T représente les chemins commutés (plus mauvais cas de transmission) et la matrice T° les
chemins non commutés (plus mauvais cas d'isolation).
1.3.7
coefficient de transfert
élément t ou t° de la matrice de transfert
ij ij
NOTE Chaque coefficient t est la fraction de puissance transférée dans le cas le plus mauvais (fraction
ij
minimale) de la porte i vers la porte j pour n'importe quel état, avec le chemin ij commuté. Chaque coefficient t°
ij
est la fraction de puissance transférée dans le pire cas (fraction maximale) de la porte i vers la porte j pour
n'importe quel état, avec le chemin ij non commuté.
1.3.8
matrice de transfert logarithmique
en général, la matrice de transfert logarithmique se présente sous la forme suivante:
a = –10 log t
ij ij
où
a est la réduction de puissance optique, en décibels, sortant de la porte j avec une
ij
puissance unitaire dans la porte i, c'est-à-dire
t est le coefficient de la matrice de transfert.
ij
De même pour l’état non commuté, a° = 10 log t°
ij ij
1.3.9
affaiblissement
élément a (où i ≠ j) de la matrice de transfert logarithmique. C'est la réduction de puissance
ij
optique entre les portes d'entrée et de sortie d'un composant passif, exprimée en décibels.
Elle est définie par l'équation suivante:
a = –10 log (P /P )
ij j i
où
P est la puissance optique injectée dans la porte d'entrée, et
i
P la puissance reçue de la porte de sortie. Les valeurs de la perte d'insertion dépendent de
j
l'état du commutateur
1.3.10
puissance réfléchie – affaiblissement de réflexion
élément a (où i = j) de la matrice de transfert logarithmique. C'est la fraction de puissance
ij
d'entrée qui est renvoyée par la porte d'entrée d'un composant passif. Elle est définie par
l'équation suivante:
RL = –10 log (PR /P )
i i i
où
P est la puissance optique injectée dans la porte d'entrée, et
i
P la puissance optique reçue en retour de cette même porte.
j
Les valeurs de la puissance réfléchie dépendent de l'état du commutateur
1.3.11
longueur d'onde utilisable
longueur d'onde nominale λ, pour laquelle un composant passif a été conçu pour fonctionner
avec des performances spécifiées

60876-1 © IEC:2001 – 15 –
1.3.6
transfer matrix
optical properties of a fibre optic switch can be defined in a n × n matrix of coefficients (n is the
number of ports)
NOTE The T matrix represents the on-state paths (worst-case transmission) and the T° matrix represents the off-
state paths (worst-case isolation).
1.3.7
transfer coefficient
element t or t° of the transfer matrix
ij ij
NOTE Each coefficient t is the worst-case (minimum) fraction of power transferred from port i to port j for any
ij
state with path ij switched on. Each coefficient t° is the worst-case (maximum) fraction of power transferred from
ij
port i to port j for any state with path ij switched off.
1.3.8
logarithmic transfer matrix
in general, the logarithmic transfer matrix is as follows:
a = –10 log t
ij ij
where
a is the optical power reduction in decibels out of port j with unit power into port i, i.e.
ij
t is the transfer matrix coefficient.
ij
Similarly, for the off state, a° = 10 log t°
ij ij
1.3.9
attenuation
element a (where i ≠ j) of the logarithmic transfer matrix. It is the reduction in optical power
ij
between an input and output port of a passive component expressed in decibels and is defined
as follows:
a = –10 log (P /P )
ij
j i
where
P is the optical power launched into the input port, and
i
P is the optical power received from the output port. The insertion loss values depend on the
j
state of the switch
1.3.10
return loss – reflection loss
element a (where i = j) of the logarithmic transfer matrix. It is the fraction of input power that is
ij
returned from the input port of a passive component and is defined as follows:
RL = –10 log (PR /P )
i i i
where
P is the optical power launched into the input port, and
i
P the optical power received back from the same port.
j
The return loss values depend on the state of the switch
1.3.11
operating wavelength
nominal wavelength λ, at which a passive component is designed to operate with the specified
performance
– 16 – 60876-1 © CEI:2001
1.3.12
plage de longueurs d'ondes (bande passante)
plage de longueurs d'ondes spécifiée de λ à λ autour d'une longueur d'onde nominale
i min i max
λ , à l'intérieur de laquelle un composant passif a été conçu pour fonctionner avec des
i
performances spécifiées
1.3.13
portes conductrices
deux portes entre lesquelles l’affaiblissement est nominalement nul pour un composant passif
1.3.14
portes isolées
deux portes entre lesquelles l’affaiblissement est nominalement infini pour un composant
passif
1.3.15
diaphonie
rapport de la puissance optique qui est reçue d’une porte de sortie donnée sur une puissance
optique qui sort d’une autre porte de sortie, nominalement isolée de la précédente lorsque
toutes les autres portes sont terminées
EXEMPLE: Commutateur 1 × 2 typique
Commutateur
P
P
in
P
IEC  397/01
Lorsque le commutateur est relié à la porte 1, la diaphonie est définie comme suit:
P
FC = −10 log
P
où
P est la puissance optique reçue de la porte de sortie 1, et
P la puissance optique reçue de la porte de sortie 2 (nominalement isolée de la porte 1).
Lorsque le commutateur est relié à la porte 2, la diaphonie est définie comme suit:
P
FC = −10 log
P
où
P est la puissance optique reçue de la porte de sortie 2, et
P la puissance optique reçue de la porte de sortie 1 (nominalement isolée de la porte 2)
60876-1 © IEC:2001 – 17 –
1.3.12
operating wavelength range (bandpass)
specified range of wavelengths from λ to λ around a nominal operating wavelength λ ,
i min i max i
within which a passive component is designed to operate with the specified performance
1.3.13
conducting ports
two ports between which the attenuation is nominally zero for a passive component
1.3.14
isolated ports
two ports between which the attenuation is nominally infinite for a passive component
1.3.15
crosstalk
ratio of the optical power that goes out from a given output port to an optical power that goes
out from another output port, nominally isolated from the previous one, when all other ports are
terminated
EXAMPLE: Typical 1 × 2 switch
Switch
P
P
in
P
IEC  397/01
When the switch is connected to port 1, crosstalk is defined as follows:
P
FC = −10 log
P
where
P is the optical power that goes out from the output port 1, and
P is the optical power that goes out from the output port 2 (nominally isolated from port 1).
When the switch is connected to port 2, crosstalk is defined as follows:
P
FC = −10 log
P
where
P is the optical power that goes out from the output port 2, and
P is the optical power that goes out from the output port 1 (nominally isolated from port 2)
– 18 – 60876-1 © CEI:2001
1.3.16
commutateur à verrouillage
commutateur qui maintient son dernier état et un niveau de performance spécifié lorsque
l'énergie de commande ayant entraîné le changement est enlevée
1.3.17
commutateur sans verrouillage
commutateur qui retourne à l'état d’origine ou à un état non défini lorsque l'énergie de
commande ayant entraîné un changement est enlevée
1.3.18
temps de commutation
temps nécessaire au commutateur pour sélectionner ou désélectionner le chemin ij à partir
d'un état initial particulier, mesuré à partir du moment où l'énergie de commande est
appliquée ou enlevée
Alimentation d’énergie de commande
Equilibre
Puissance de la porte de sortie
Puissance
90 % d’équilibre
10 % d’équilibre
t t t
r b f
Temps
Temps de commutation: t , t
r f
Temps de rebondissement: t
IEC  398/01
b
1.3.19
temps de rebondissement
temps nécessaire à l’affaiblissement entre deux portes spécifiées d'un commutateur pour
atteindre sa valeur d'équilibre et s'y maintenir au-dedans 0,5 dB à partir du moment où elle
atteint la plage de 0,5 dB autour de la valeur d'équilibre
1.3.20
matrice du temps de commutation
matrice de coefficients dans laquelle chaque coefficient S correspond au temps de
ij
commutation le plus long pour sélectionner ou désélectionner le chemin ij à partir de
n'importe quel état initial
60876-1 © IEC:2001 – 19 –
1.3.16
latching switch
switch that maintains its last state and specified performance level when the actuation energy
which initiated the change is removed
1.3.17
non-latching switch
switch that reverts to a home state or undefined state when the actuation energy which initiated
a change is removed
1.3.18
switching time
elapsed time it takes the switch to turn path ij on or off from a particular initial state, measured
from the time the actuation energy is applied or removed
Actuation energy supply
Steady state
Output port power
Power
90 % of steady state
10 % of steady state
t t t
r b f
Time
Switching time: t , t
r f
Bounce time: t
IEC  398/01
b
1.3.19
bounce time
elapsed time for the insertion loss between two specified ports of a switch to reach and remain
within 0,5 dB of its steady-state value from when it initially reaches within 0,5 dB of the steady-
state value
1.3.20
switching time matrix
matrix of coefficients in which each coefficient S is the longest switching time to turn path ij on
ij
or off from any initial state
– 20 – 60876-1 © CEI:2001
1.3.21
blocage
fonctionnalités de blocage et de plusieurs degrés de non-blocage couverts par la présente
spécification
NOTE On entend par «blocage» l’incapacité d’établir une connexion d’une porte d’entrée libre vers une porte de
sortie libre à cause de l’existence d’une autre connexion établie.
On entend par «non-blocage au sens strict» une matrice de commutation dans laquelle il est toujours possible
d’établir une connexion entre une porte d’entrée libre et une porte de sortie libre quelles que soient les connexions
établies auparavant.
On entend par «non-blocage au sens large» une matrice dans laquelle il est toujours possible d’établir une
connexion désirée dans la mesure où une procédure systématique est suivie pour réaliser les connexions.
Certaines architectures de commutation à plusieurs niveaux entrent dans cette catégorie.
On entend par «non-blocage de réaménagement» une matrice de commutation dans laquelle toute porte d’entrée
libre peut être connectée à une porte de sortie libre sous réserve que les autres connexions établies soient
déconnectées puis reconnectées lorsqu’on établit la nouvelle connexion.
2 Prescriptions
Les prescriptions relatives aux commutateurs traités dans le présent article ont pour but de
faciliter la classification de tels appareils.
2.1 Classification
Les commutateurs spatiaux à fibres optiques doivent être classés en fonction des critères
suivants:
– type;
– modèle;
– variante;
– norme d’interface (le cas échéant);
– catégorie d’environnement;
– niveau d’assurance de la qualité;
– extensions de références normatives.
Le tableau suivant est un exemple de classification d’un commutateur.
Tableau 1 – Exemple de classification type d’un commutateur
Type: Commutateur à commande électrique 2 × 2
Modèle: – Configuration B
– Fibre A1 type CEI
– Connecteur F-SMA
Variantes: Méthodes de montage
Catégorie d’environnement: .
Niveau d’assurance de la qualité: A
Extensions de références normatives: .

60876-1 © IEC:2001 – 21 –
1.3.21
blocking
blocking and various degrees of non-blocking operation functionality are encompassed by this
specification
NOTE “Blocking” refers to the inability to establish a connection from a free input port to a free output port due to
the existence of some other established connection.
“Strict-sense non-blocking” refers to a switch matrix in which it is always possible to establish a connection between
any free input port and any free output port irrespective of previously established connections.
“Wide-sense non-blocking” refers to a matrix in which it is always possible to establish a desired connection
provided that some systematic procedure is followed in setting up connections. Some multistage switching
architectures fall into this category.
“Rearrangeably non-blocking” refers to a switch matrix in which any free input port can be connected to any free
output port provided that other established connections are unconnected and then reconnected as part of making
the new connection.
2 Requirements
The requirements for switches covered by this clause are intended to aid in classifying this
device.
2.1 Classification
Fibre optic spatial switches shall be classified as follows:
– type;
– style;
– variant;
– interface standard (when applicable);
– environmental category;
– assessment level;
– normative reference extensions.
The following table is an example of a switch classification.
Table 1 – Example of a typical switch classification
Type: 2 × 2 electrically actuated switch
Style: – Configuration B
– IEC type A1 a fibre
– F-SMA connector
Variants: Means of mounting
Environmental category: .
Assessment level: A
Normative reference extensions: .
