IEC 60684-3-216:2001

IEC 60684-3-216
Edition 1.1 2005-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Flexible insulating sleeving –
Part 3-216: Specifications for individual types of sleeving – Heat-shrinkable,
flame-retarded, limited-fire-harzard sleeving

Gaines isolantes souples –
Partie 3-216: Spécifications pour types particuliers de gaines – Gaines
thermorétractables, retardées à la flamme, au risque de feu limité

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by

any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or

IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60684-3-216
Edition 1.1 2005-03
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Flexible insulating sleeving –
Part 3-216: Specifications for individual types of sleeving – Heat-shrinkable,
flame-retarded, limited-fire-harzard sleeving

Gaines isolantes souples –
Partie 3-216: Spécifications pour types particuliers de gaines – Gaines
thermorétractables, retardées à la flamme, au risque de feu limité

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CC
CODE PRIX
ICS 29.035.20 ISBN 2-8318-7892-6

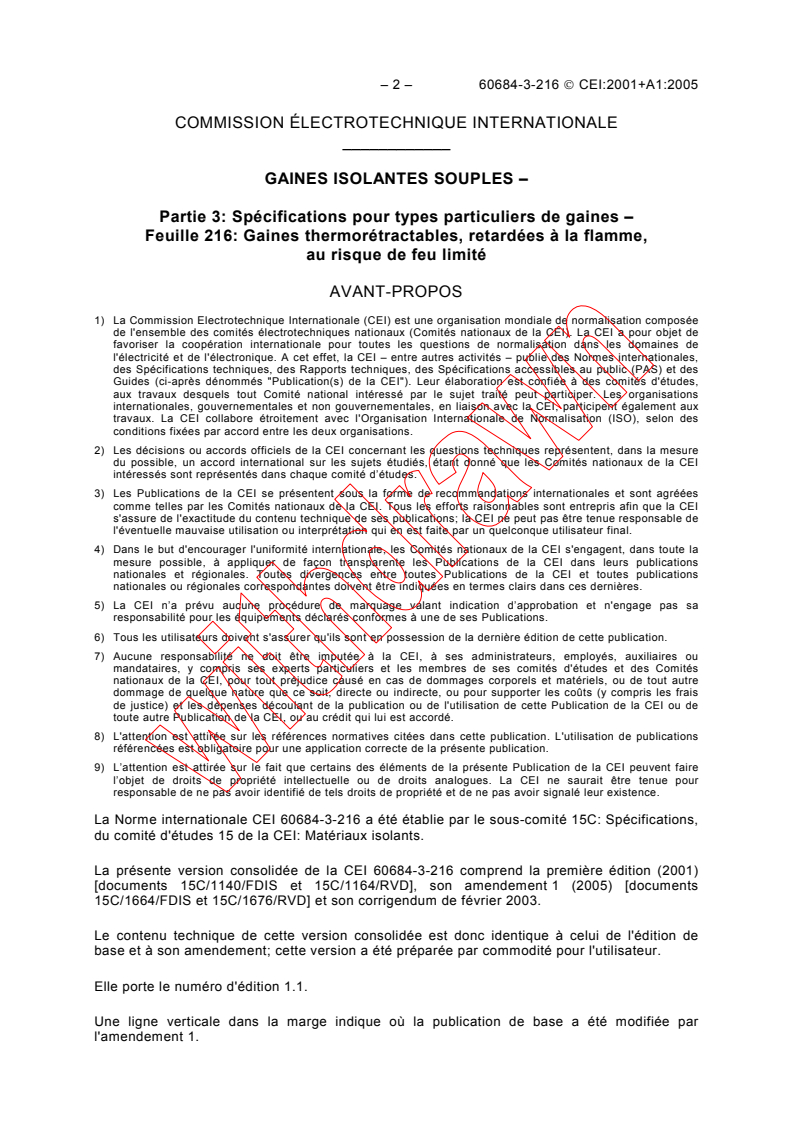

– 2 – 60684-3-216 © CEI:2001+A1:2005

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –

Feuille 216: Gaines thermorétractables, retardées à la flamme,

au risque de feu limité
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour

responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60684-3-216 a été établie par le sous-comité 15C: Spécifications,
du comité d'études 15 de la CEI: Matériaux isolants.
La présente version consolidée de la CEI 60684-3-216 comprend la première édition (2001)
[documents 15C/1140/FDIS et 15C/1164/RVD], son amendement 1 (2005) [documents
15C/1664/FDIS et 15C/1676/RVD] et son corrigendum de février 2003.
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à son amendement; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 1.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
60684-3-216 © IEC:2001+A1:2005 – 3 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 216: Heat-shrinkable, flame-retarded,

limited-fire-hazard sleeving
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 60684-3-216 has been prepared by subcommittee 15C: Specifi-
cations, of IEC technical committee 15: Insulating materials.
This consolidated version of IEC 60684-3-216 consists of the first edition (2001) [documents
15C/1140/FDIS and 15C/1164/RVD], its amendment 1 (2005) [documents 15C/1664/FDIS and
15C/1676/RVD] and its corrigendum of February 2003.
The technical content is therefore identical to the base edition and its amendment and has
been prepared for user convenience.
It bears the edition number 1.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
– 4 – 60684-3-216  CEI:2001+A1:2005

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de

maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les

données relatives à la publication recherchée. A cette date, la publication sera

• reconduite,
• supprimée,
• remplacée par une édition révisée, ou

• amendée.
60684-3-216  IEC:2001+A1:2005 – 5 –

The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in

the data related to the specific publication. At this date, the publication will be

• reconfirmed,
• withdrawn,
• replaced by a revised edition, or

• amended.
– 6 – 60684-3-216  CEI:2001+A1:2005

INTRODUCTION
La présente Norme internationale fait partie d'une série traitant des gaines isolantes souples

à usages électriques.
Cette série est constituée de trois parties:

Partie 1: Définitions et prescriptions générales (CEI 60684-1);

Partie 2: Méthodes d'essai (CEI 60684-2);

Partie 3: Spécifications pour types particuliers de gaines (CEI 60684-3).

La présente norme est l’une des feuilles qui composent la Partie 3.

60684-3-216  IEC:2001+A1:2005 – 7 –

INTRODUCTION
This International Standard is one of a series which deals with flexible insulating sleeving for

electrical purposes.
The series consists of three parts:

Part 1: Definitions and general requirements (IEC 60684-1);

Part 2: Methods of test (IEC 60684-2);

Part 3: Specifications for individual types of sleeving (IEC 60684-3).

This standard is one of the sheets comprising Part 3.

– 8 – 60684-3-216  CEI:2001+A1:2005

GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –

Feuille 216: Gaines thermorétractables, retardées à la flamme,

au risque de feu limité
1 Domaine d'application
La présente feuille de la CEI 60684-3 donne les prescriptions relatives à quatre types de
gaines thermorétractables, retardées à la flamme, au risque de feu limité, ayant un indice de
température 105 °C, comme cela est indiqué ci-dessous.
Classe A: paroi mince rapport de rétreint 2:1 diamètre intérieur allant jusqu'à 102,0 mm
Classe B: paroi moyenne rapport de rétreint 2:1 diamètre intérieur allant jusqu'à 60,0 mm
Classe C: paroi épaisse rapport de rétreint 2:1 diamètre intérieur allant jusqu'à 51,0 mm
Classe D: paroi moyenne rapport de rétreint 3:1 diamètre intérieur allant jusqu'à 40,0 mm
Ces gaines sont normalement disponibles avec les couleurs suivantes: noir, rouge, vert, bleu,
blanc, jaune et vert/jaune.
D'autres dimensions et d'autres couleurs que celles indiquées dans cette norme peuvent être
disponibles comme articles spéciaux. Ces articles sont considérés comme conformes à cette
norme s’ils satisfont aux prescriptions relatives aux propriétés indiquées dans les tableaux 5,
6, 7 et 8, à l’exception des dimensions et de la masse.
Les matériaux qui sont conformes à cette spécification satisfont à des niveaux de perfor-
mances établis. Cependant, il convient que le choix d’un matériau par un utilisateur et pour
une application particulière soit fondé sur les prescriptions réelles nécessaires pour obtenir
les performances satisfaisantes pour cette application, et non sur cette seule spécification.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60684-1:1980, Spécification pour gaines isolantes souples – Première partie: Définitions
et prescriptions générales
CEI 60684-2:1997, Gaines isolantes souples – Partie 2: Méthodes d'essai
CEI 60757:1983, Code de désignation de couleurs
ISO 846:1997, Plastiques – Evaluation de l'action des micro-organismes
ISO 1817:1999, Caoutchouc vulcanisé – Détermination de l'action des liquides (disponible en
anglais seulement)
60684-3-216  IEC:2001+A1:2005 – 9 –

FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 216: Heat-shrinkable, flame-retarded,

limited-fire-hazard sleeving
1 Scope
This sheet of IEC 60684-3 gives the requirements for four types of heat-shrinkable, flame-
retarded, limited-fire-hazard sleeving with a thermal endurance rating of 105 °C as shown
below:
Class A: thin wall shrink ratio 2:1 internal diameter up to 102,0 mm
Class B: medium wall shrink ratio 2:1 internal diameter up to 60,0 mm
Class C: thick wall shrink ratio 2:1 internal diameter up to 51,0 mm
Class D: medium wall shrink ratio 3:1 internal diameter up to 40,0 mm
These sleevings are normally supplied in the following colours: black, red, green, blue, white,
yellow and green/yellow.
Sizes or colours other than those listed in this standard may be available as custom items.
These items shall be considered to comply with this standard if they comply with the property
requirements listed in tables 5, 6, 7 and 8, excluding dimensions and mass.
Materials which conform to this specification meet established levels of performance.
However, the selection of a material by a user for a specific application should be based on
the actual requirements necessary for adequate performance in that application and not
based on this specification alone.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60684-1:1980, Specification for flexible insulating sleeving – Part 1: Definitions and

general requirements
IEC 60684-2:1997, Fle
...

IEC 60684-3-216 ®
Edition 1.2 2013-12
CONSOLIDATED
VERSION
VERSION
CONSOLIDÉE
colour
inside
Flexible insulating sleeving –
Part 3: Specifications for individual types of sleeving – Sheet 216: Heat-
shrinkable, flame-retarded, limited-fire-hazard sleeving

Gaines isolantes souples –
Partie 3: Spécifications pour types particuliers de gaines – Feuille 216: Gaines
thermorétractables, retardées à la flamme, au risque de feu limité

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form

or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,

please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les

microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

Useful links:
IEC publications search - www.iec.ch/searchpub Electropedia - www.electropedia.org
The advanced search enables you to find IEC publications The world's leading online dictionary of electronic and
by a variety of criteria (reference number, text, technical electrical terms containing more than 30 000 terms and
committee,…). definitions in English and French, with equivalent terms in
It also gives information on projects, replaced and additional languages. Also known as the International
withdrawn publications. Electrotechnical Vocabulary (IEV) on-line.

IEC Just Published - webstore.iec.ch/justpublished Customer Service Centre - webstore.iec.ch/csc
Stay up to date on all new IEC publications. Just Published If you wish to give us your feedback on this publication
details all new publications released. Available on-line and or need further assistance, please contact the
also once a month by email. Customer Service Centre: csc@iec.ch.

A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.

Liens utiles:
Recherche de publications CEI - www.iec.ch/searchpub Electropedia - www.electropedia.org
La recherche avancée vous permet de trouver des Le premier dictionnaire en ligne au monde de termes
publications CEI en utilisant différents critères (numéro de électroniques et électriques. Il contient plus de 30 000
référence, texte, comité d’études,…). termes et définitions en anglais et en français, ainsi que
Elle donne aussi des informations sur les projets et les les termes équivalents dans les langues additionnelles.
publications remplacées ou retirées. Egalement appelé Vocabulaire Electrotechnique
International (VEI) en ligne.
Just Published CEI - webstore.iec.ch/justpublished
Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications de la CEI.
Just Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur
Disponible en ligne et aussi une fois par mois par email. cette publication ou si vous avez des questions
contactez-nous: csc@iec.ch.
IEC 60684-3-216 ®
Edition 1.2 2013-12
CONSOLIDATED
VERSION
VERSION
CONSOLIDÉE
colour
inside
Flexible insulating sleeving –

Part 3: Specifications for individual types of sleeving – Sheet 216: Heat-

shrinkable, flame-retarded, limited-fire-hazard sleeving

Gaines isolantes souples –
Partie 3: Spécifications pour types particuliersde gaines – Feuille 216: Gaines

thermorétractables, retardées à la flamme, au risque de feu limité

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.035.20 ISBN 978-2-8322-1313-1

IEC 60684-3-216 ®
Edition 1.2 2013-12
REDLINE VERSION
VERSION REDLINE
colour
inside
Flexible insulating sleeving –
Part 3: Specifications for individual types of sleeving – Sheet 216: Heat-
shrinkable, flame-retarded, limited-fire-hazard sleeving

Gaines isolantes souples –
Partie 3: Spécifications pour types particuliers de gaines – Feuille 216: Gaines
thermorétractables, retardées à la flamme, au risque de feu limité

– 2 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 216: Heat-shrinkable, flame-retarded,

limited-fire-hazard sleeving
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of

patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

This Consolidated version of IEC 60684-3-216 bears the edition number 1.2. It consists
of the first edition (2001) [documents 15C/1140/FDIS and 15C/1164/RVD], its
corrigendum 1 (2003), its amendment 1 (2005) [documents 15C/1664/FDIS and
15C/1676/RVD] and its amendment 2 (2013) [documents 15/685/CDV and 15/702/RVC].
The technical content is identical to the base edition and its amendments.
In this Redline version, a vertical line in the margin shows where the technical content
is modified by amendments 1 and 2. Additions and deletions are displayed in red, with
deletions being struck through. A separate Final version with all changes accepted is
available in this publication.
This publication has been prepared for user convenience.

60684-3-216  IEC:2001+A1:2005 – 3 –

+A2:2013
International Standard IEC 60684-3-216 has been prepared by subcommittee 15C: Specifi-
cations, of IEC technical committee 15: Insulating materials.

This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

The committee has decided that the contents of the base publication and its amendments will

remain unchanged until the stability date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date, the

publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
IMPORTANT – The “colour inside” logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct understanding
of its contents. Users should therefore print this publication using a colour printer.

– 4 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
INTRODUCTION
This International Standard is one of a series which deals with flexible insulating sleeving for

electrical purposes.
The series consists of three parts:

Part 1: Definitions and general requirements (IEC 60684-1);

Part 2: Methods of test (IEC 60684-2);

Part 3: Specifications for individual types of sleeving (IEC 60684-3).

This standard is one of the sheets comprising Part 3.

60684-3-216  IEC:2001+A1:2005 – 5 –

+A2:2013
INTRODUCTION TO THE AMENDMENT
This amendment changes the requirement for volume resistivity at room temperature to

10 Ωm for dry test at room temperature and changes the value after damp heat to one

decade lower, to align with all other Part 3 sheets in this series.

– 6 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 216: Heat-shrinkable, flame-retarded,

limited-fire-hazard sleeving
1 Scope
This sheet of IEC 60684-3 gives the requirements for four types of heat-shrinkable, flame-
retarded, limited-fire-hazard sleeving with a thermal endurance rating of 105 °C as shown
below:
Class A: thin wall shrink ratio 2:1 internal diameter up to 102,0 mm
Class B: medium wall shrink ratio 2:1 internal diameter up to 60,0 mm
Class C: thick wall shrink ratio 2:1 internal diameter up to 51,0 mm
Class D: medium wall shrink ratio 3:1 internal diameter up to 40,0 mm
These sleevings are normally supplied in the following colours: black, red, green, blue, white,
yellow and green/yellow.
Sizes or colours other than those listed in this standard may be available as custom items.
These items shall be considered to comply with this standard if they comply with the property
requirements listed in tables 5, 6, 7 and 8, excluding dimensions and mass.
Materials which conform to this specification meet established levels of performance.
However, the selection of a material by a user for a specific application should be based on
the actual requirements necessary for adequate performance in that application and not
based on this specification alone.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this sheet of IEC 60684. For dated references, subsequent amend-
ments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this sheet of IEC 60684 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. For undated

references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60684-1:1980, Specification for flexible insulating sleeving – Part 1: Definitions and
general requirements
IEC 60684-2:1997, Flexible insulating sleeving – Part 2: Methods of test
IEC 60757:1983, Code for designation of colours
ISO 846:1997, Plastics – Evaluation of the action of micro-organisms
ISO 1817:1999, Rubber, vulcanized – Determination of the effect of liquids (available in
English only)
60684-3-216  IEC:2001+A1:2005 – 7 –

+A2:2013
3 Designation
This sleeving shall be identified by the following designation:

Sleeving - IEC 60684 – 3 – 216 – A – 12,7/6,4 – GN

Designation
IEC publication – Number
Part
Sheet
Class
Size (expanded and recovered internal diameter in mm)

Colour
Any abbreviation of colour shall comply with IEC 60757. Where no abbreviation is given, the
colour shall be written in full.
4 Conditions of test
Unless otherwise specified, the sleeving shall be shrunk in a forced-air circulation oven for
(5 ± 1) min at (150 ± 5) °C, prior to testing.
5 Requirements
In addition to the general requirements given in IEC 60684-1, the sleeving shall comply with
the requirements in tables 1 through 8.
6 Sleeving conformance
Conformance to the requirements of this specification shall normally be based on the results
from sizes
– class A: 12,7/6,4 mm,
– class B: 12,0/6,0 mm,
– class C: 12,7/6,4 mm,
– class D: 18,0/6,0 mm,
of black colour. The colour fastness to light shall be determined for all colours.

– 8 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
Table 1 – Dimensional and mass requirements – Class A

Internal diameter Recovered Mass

mm wall thickness per unit length
Size code
g/m
Expanded Recovered
mm Max.
Min. Max.
3,2/1,6 3,2 1,6 6,0
0,50 ± 0,10
4,8/2,4 4,8 2,4 8,2
0,50 ± 0,10
6,4/3,2 6,4 3,2 13,5
0,65 ± 0,15
9,5/4,8 9,5 4,8 0,65 ± 0,15 19,5

12,7/6,4 12,7 6,4 25,0
0,65 ± 0,15
19,0/9,5 19,0 9,5 0,75 ± 0,15 43,0
25,4/12,7 25,4 12,7 67,0
0,90 ± 0,15
38,0/19,0 38,0 19,0 1,00 ± 0,20 112
51,0/25,4 51,0 25,4 175
1,15 ± 0,25
76,0/38,0 76,0 38,0 281
1,25 ± 0,25
102,0/51,0 102,0 51,0 404
1,40 ± 0,25
Table 2 – Dimensional and mass requirements – Class B
Internal diameter Recovered
Mass
mm wall thickness per unit length
Size code
g/m
Expanded Recovered
mm Max.
Min. Max.
3,0/1,5 3,0 1,5 8,5
0,70 ± 0,10
5,0/2,5 5,0 2,5 13,5
0,75 ± 0,15
8,0/4,0 8,0 4,0 21,0
0,80 ± 0,15
12,0/6,0 12,0 6,0 33,0
0,90 ± 0,15
18,0/9,0 18,0 9,0 54,0
1,00 ± 0,20
24,0/12,0 24,0 12,0 1,10 ± 0,20 77,0
40,0/20,0 40,0 20,0 146
1,30 ± 0,25
60,0/30,0 60,0 30,0 1,50 ± 0,30 250

Table 3 – Dimensional and mass requirements – Class C
Internal diameter Recovered Mass
mm wall thickness per unit length
Size code
g/m
Expanded Recovered
mm Max.
Min. Max.
3,2/1,6 3,2 1,6 9,9
0,75 ± 0,15
4,8/2,4 4,8 2,4 0,85 ± 0,20 15,8
6,4/3,2 6,4 3,2 21,0
0,90 ± 0,20
9,5/4,8 9,5 4,8 32,0
1,00 ± 0,20
12,7/6,4 12,7 6,4 53,6
1,20 ± 0,30
19,0/9,5 19,0 9,5 91,6
1,45 ± 0,35
25,4/12,7 25,4 12,7 155
1,80 ± 0,45
38,0/19,0 38,0 19,0 294
2,40 ± 0,50
51,0/25,4 51,0 25,4 435
2,80 ± 0,50
60684-3-216  IEC:2001+A1:2005 – 9 –

+A2:2013
Table 4 – Dimensional and mass requirements – Class D

Internal diameter Recovered Mass

mm wall thickness per unit length
Size code
g/m
Expanded Recovered
mm Max.
Min. Max.
3,0/1,0 3,0 1,0 5,5
0,60 ± 0,10
6,0/2,0 6,0 2,0 10,5
0,70 ± 0,10
9,0/3,0 9,0 3,0 17,0
0,80 ± 0,15
12,0/4,0 12,0 4,0 0,85 ± 0,15 23,0

18,0/6,0 18,0 6,0 39,0
1,00 ± 0,20
24,0/8,0 24,0 8,0 1,20 ± 0,20 61,0
40,0/13,0 40,0 13,0 98,5
1,25 ± 0,20
Table 5 – Property requirements
IEC 60684-2
Max. or
Property clause or Units Requirements Remarks
Min.
subclause
Dimensions 3
– internal diameter 3.1.2 mm Tables 1 to 4
– wall thickness 3.3.2 mm Tables 1 to 4
Min.
– concentricity 3.3.3 %
• expanded
• recovered
Heat shock 6
Heat the expanded
sleeving at (150 ± 5) °C
– tensile strength 19.1 and 19.2 MPa Min. 6
for (5 ±1) min
– elongation at break 19.1 and 19.2 % Min. 100
Longitudinal change 9 % Max. The test is done on
−10
expanded sleeving
+5
Bending at low 14 – – No cracking
Test at –30 °C after
temperature shall be visible conditioning at that
temperature for 4 h.
For strips, the mandrel
shall be between 20
and 22 times the wall
thickness. Full section
sleeving is tested unfilled
and the mandrel shall be
between 20 and 22 times
the outer diameter
– 10 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
Table 5 – Property requirements (continued)

IEC 60684-2
Max. or
Property clause or Units Requirements Remarks
Min.
subclause
Dimensional stability 16 – – The dimensions

during storage shall be as
specified in tables
1 to 4
Tensile strength 19.1 and 19.2 MPa Min. 7 Use a jaw separation rate

of 100 mm/min. For
Elongation at break 19.1 and 19.2 % Min. 200
internal diameters
<6,5 mm, use sleeving
samples for testing.
On 6,5 mm and larger
diameter sleeving, use
dumb-bell samples cut
from the sleeving
Secant modulus at 2 % 19.4 MPa Min. 40
elongation
MPa Max. 130
Breakdown voltage 21 kV Min. Table 6
Volume resistivity 23
11 10
– at room temperature 23.4.2 Min. 10
Ωm
10 9
– after damp heat 23.4.4 Min. 10
Ωm
Flame propagation 26
Method C
– Time of burning s Max. 30
– Length burned mm Max. 75
Oxygen index 27
– at ambient 27.1 % Min. 29
temperature
– at elevated 27.2 °C Min. 250
temperature
Copper corrosion 33 % Max. 8 Heat the specimens
for (16 ± 0,5) h
at (150 ± 3) °C
Colour fastness to light 34  The colour
contrast between
the exposed and
unexposed parts
of the specimen Fastness standard 5
shall be equal to
or less than that of
the fastness
standard
60684-3-216  IEC:2001+A1:2005 – 11 –

+A2:2013
Table 5 – Property requirements (continued)

IEC 60684-2
Max. or
Property clause or Units Requirements Remarks
Min.
subclause
Resistance to selected 36  Use the fluids and test

fluids   temperatures specified in
table 7
– Tensile strength 19.1 and 19.2 MPa Min. 4

– Elongation at break 19.1 and 19.2 % Min. 100

Thermal endurance 37  The test to establish

failure shall be elongation
Temperature index 50 (Am.1 Ed.2.0) % Min. 105 100
to break: the end point
shall be 50 % absolute
Long term heat ageing 19.1 and 19.2
elongation at break
Elongation at break Ageing temperature shall
be 105 °C ± 3 K
Mass per unit length 38 g/m Max. Tables 1 to 4
Heat ageing 39
Heat at (135 ± 3) °C.
– Tensile strength 19.1 and 19.2 MPa Min. 5
– Elongation at break 19.1 and 19.2 % Min. 150
Water absorption 40 % Max. 1,0
Smoke index 43 – Max. 20
Toxicity index 44 – Max. 5
Halogen content 45  Expressed as chlorine
45.1 % Max. 0,2
45.2 % Max. 0,1
Acid gas generation 46
46.2 pH Min. 3,5
pH Max. 10,5
Max. 10,0
µS/mm
The breakdown voltage shall be determined by any of the methods described in 21.2, 21.3 or
21.4 of IEC 60684-2. The central value shall comply with the minimum value in table 6.
The rate of application of the voltage shall be 500 V/s.

– 12 – 60684-3-216  IEC:2001+A1:2005

+A2:2013
Table 6 – Requirements for breakdown voltage

Nominal recovered wall thickness Breakdown voltage

Min.
mm kV
0,50 7,0
0,60 9,0
0,65 9,7
0,70 10,5
0,75 11,2
0,80 12,0
0,85 12,7
0,90 13,5
1,00 15,0
1,10 16,5
1,15 17,2
1,20 18,0
1,25 18,7
1,30 19,5
1,40 21,0
1,45 21,7
1,50 22,5
1,80 27,0
2,40 36,0
2,80 42,0
NOTE For non-standard wall thicknesses, the breakdown voltage shall be at least
that of the next smaller wall thickness. For wall thicknesses less than 0,50 mm, the
dielectric strength shall be at least 15,0 kV/mm.

60684-3-216  IEC:2001+A1:2005 – 13 –

+A2:2013
Table 7 – Resistance to selected fluids

Immersion temperature
Fluids Type Standard or symbol
(±2 °C)
ISO 1817 liquid B 23
Gasoline
Fuels
ISO 1817 liquid F 23
Kerosene
Phosphate base ISO 1817 Fluid 103 23

a
Hydraulic fluids Silicone base S-1714 23
a
Mineral base H-520 23
Synthetic base ISO 1817 liquid 101 23
Mineral base ISO 1817 Oil No. 2 23
Oils
a
Mineral base O-1176 23
a
Mineral base O-142 23
Isopropyl alcohol 23
Propanol 25 % 23
Cleaning fluids Solvent
White spirit 75 %
Methylethylketone 23
De-icing fluids Inhibited potassium 23
Runway de-icers
acetate in water, 50 %
Ethylene glycol 80% 23
Aircraft de-icers
Water 20 %
a
These are commercially available fluids identified in aviation fluid guides. Other fluids and/or temperatures may
be specified for customers with specific needs. These additional fluids and/or temperatures shall be applicable
when incorporated into agreements between the supplier and the customer.

Table 8 – Additional property requirements
IEC 60684-2
Property
clause or Units Max. or Min. Requirement Remarks

subclause
Fungus resistance
The test method
shall be ISO 846
– Tensile strength 19.1 and 19.2 MPa Min. 7
method B.
– Elongation % Min. 200
56 days exposure
a
Shelf life – – – The dimensions Condition the
shall be as sleeving for 60
specified in tables months at ambient
1 to 4 temperature prior to
testing. Interim
measurements are to
be made every
12 months
a
Due to the length of time required for this test, lack of completion shall not preclude certification to this
specification. Additional evidence of compliance with this requirement in the interim shall be as agreed between
the supplier and/or the approval authority and/or customer.

___________
– 14 – 60684-3-216  CEI:2001+A1:2005

+A2:2013
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –

Feuille 216: Gaines thermorétractables, retardées à la flamme,

au risque de feu limité
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de la CEI. La CEI n'est responsable d'aucun des services effectués par les organismes de
certification indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
