IEC 61577-2:2000

NORME CEI
INTERNATIONALE IEC
61577-2
INTERNATIONAL
Première édition
STANDARD
First edition
2000-10
Instrumentation pour la radioprotection –
Instruments de mesure du radon
et des descendants du radon –
Partie 2:
Exigences spécifiques concernant
les instruments de mesure du radon
Radiation protection instrumentation –
Radon and radon decay product
measuring instruments –
Part 2:
Specific requirements for radon
measuring instruments
Numéro de référence
Reference number
CEI/IEC 61577-2:2000

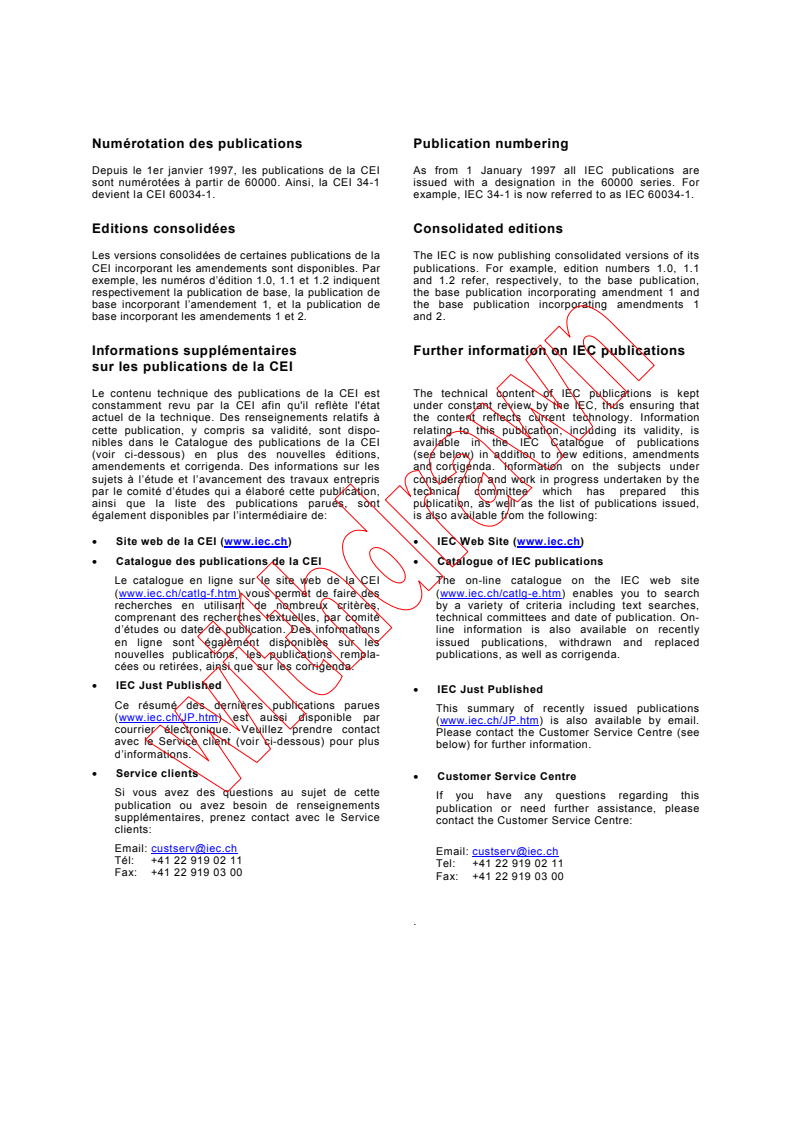

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61577-2
INTERNATIONAL
Première édition
STANDARD
First edition
2000-10
Instrumentation pour la radioprotection –
Instruments de mesure du radon
et des descendants du radon –
Partie 2:
Exigences spécifiques concernant
les instruments de mesure du radon
Radiation protection instrumentation –
Radon and radon decay product
measuring instruments –
Part 2:
Specific requirements for radon
measuring instruments
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

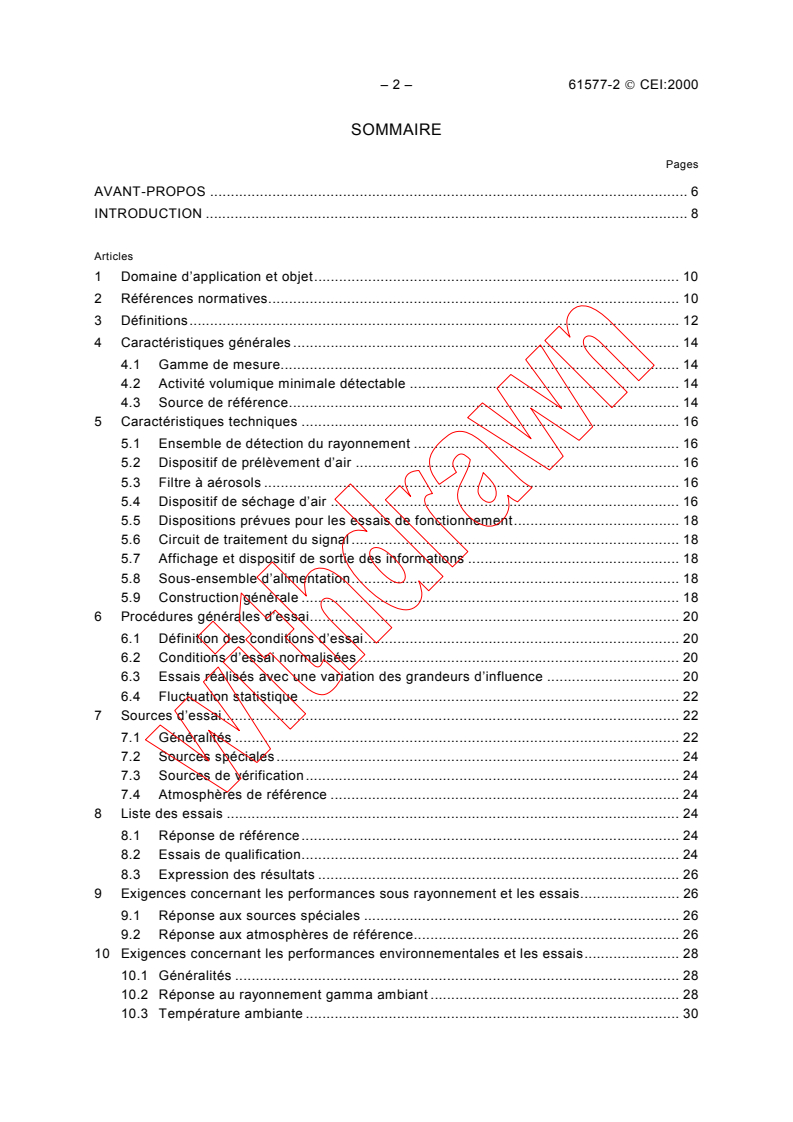

– 2 – 61577-2  CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION .8

Articles
1 Domaine d’application et objet. 10

2 Références normatives. 10
3 Définitions. 12
4 Caractéristiques générales . 14
4.1 Gamme de mesure. 14
4.2 Activité volumique minimale détectable . 14
4.3 Source de référence. 14
5 Caractéristiques techniques . 16
5.1 Ensemble de détection du rayonnement . 16
5.2 Dispositif de prélèvement d’air . 16
5.3 Filtre à aérosols . 16
5.4 Dispositif de séchage d’air . 16
5.5 Dispositions prévues pour les essais de fonctionnement. 18
5.6 Circuit de traitement du signal . 18
5.7 Affichage et dispositif de sortie des informations . 18
5.8 Sous-ensemble d’alimentation. 18
5.9 Construction générale . 18
6 Procédures générales d’essai. 20
6.1 Définition des conditions d’essai. 20
6.2 Conditions d’essai normalisées . 20
6.3 Essais réalisés avec une variation des grandeurs d’influence . 20
6.4 Fluctuation statistique . 22
7 Sources d’essai. 22
7.1 Généralités . 22
7.2 Sources spéciales . 24
7.3 Sources de vérification. 24

7.4 Atmosphères de référence . 24
8 Liste des essais . 24
8.1 Réponse de référence. 24
8.2 Essais de qualification. 24
8.3 Expression des résultats . 26
9 Exigences concernant les performances sous rayonnement et les essais. 26
9.1 Réponse aux sources spéciales . 26
9.2 Réponse aux atmosphères de référence. 26
10 Exigences concernant les performances environnementales et les essais. 28
10.1 Généralités . 28
10.2 Réponse au rayonnement gamma ambiant . 28
10.3 Température ambiante . 30

61577-2  IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION .9

Clause
1 Scope and object . 11

2 Normative references . 11
3 Definitions. 13
4 General characteristics. 15
4.1 Range of measurement . 15
4.2 Minimum detectable volume activity. 15
4.3 Reference source. 15
5 Technical characteristics . 17
5.1 Radiation detection unit. 17
5.2 Air-pumping device . 17
5.3 Aerosol retention device. 17
5.4 Air-drying device . 17
5.5 Provisions for operational testing. 19
5.6 Signal processing circuit. 19
5.7 Measurement display and output device . 19
5.8 Power supply subassembly. 19
5.9 General construction . 19
6 General test procedures . 21
6.1 Definition of test conditions . 21
6.2 Standard test conditions. 21
6.3 Tests performed with variation of the influence quantities . 21
6.4 Statistical fluctuation . 23
7 Test sources . 23
7.1 General. 23
7.2 Special sources. 25
7.3 Check sources . 25

7.4 Reference atmospheres . 25
8 Test nomenclature . 25
8.1 Reference response. 25
8.2 Qualification tests . 25
8.3 Expression of results. 27
9 Radiation performance requirements and tests . 27
9.1 Response to special sources. 27
9.2 Response to reference atmospheres . 27
10 Environmental performance requirements and tests. 29
10.1 General. 29
10.2 Response to ambient gamma radiation. 29
10.3 Ambient temperature. 31

– 4 – 61577-2  CEI:2000
Articles Pages
10.4 Humidité relative . 30

10.5 Pression atmosphérique. 30

11 Exigences concernant les performances électriques et les essais . 32

11.1 Fluctuation statistique . 32

11.2 Alimentation. 32

11.3 Variation de l’alimentation . 34

11.4 Temps de mise à l’équilibre thermique . 34

11.5 Temps de réponse . 34

12 Exigences concernant les performances mécaniques et les essais . 34
12.1 Choc mécanique . 34
13 Documentation. 36
13.1 Rapport d’essais de type . 36
13.2 Certificat d’identification . 36
14 Manuel d’utilisation et de maintenance . 36
Tableau 1 – Conditions de référence et conditions d’essai normalisées (sauf indication
contraire du fabricant). 38
Tableau 2 – Essais réalisés dans des conditions d’essai normalisées . 38
Tableau 3 – Essais réalisés avec une variation des grandeurs d’influence. 38

61577-2  IEC:2000 – 5 –
Clause Page
10.4 Relative humidity. 31

10.5 Atmospheric pressure . 31

11 Electrical performance requirements and tests . 33

11.1 Statistical fluctuation . 33

11.2 Power supply . 33

11.3 Power supply variation . 35

11.4 Warm-up time . 35

11.5 Response time . 35

12 Mechanical performance requirements and tests . 35
12.1 Mechanical shock. 35
13 Documentation. 37
13.1 Type test report. 37
13.2 Identification certificate . 37
14 Operation and maintenance manual . 37
Table 1 – Reference conditions and standard test conditions (unless otherwise indicated
by the manufacturer) .39
Table 2 – Tests performed under standard test conditions. 39
Table 3 – Tests performed with variation of influence quantities . 39

– 6 – 61577-2  CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
INSTRUMENTATION POUR LA RADIOPROTECTION –

INSTRUMENTS DE MESURE DU RADON

ET DES DESCENDANTS DU RADON –
Partie 2: Exigences spécifiques concernant

les instruments de mesure du radon

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61577-2 a été établie par le sous-comité 45B: Instrumentation
pour la radioprotection, du comité d'études 45 de la CEI: Instrumentation nucléaire.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
45B/269/FDIS 45B/283/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2004. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61577-2  IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
RADIATION PROTECTION INSTRUMENTATION –

RADON AND RADON DECAY PRODUCT
MEASURING INSTRUMENTS –
Part 2: Specific requirements for radon measuring instruments

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61577-2 has been prepared by subcommittee 45B: Radiation
protection instrumentation, of IEC technical committee 45: Nuclear instrumentation.
The text of this standard is based on the following documents:
FDIS Report of voting
45B/269/FDIS 45B/283/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The committee has decided that the contents of this publication will remain unchanged until
2004. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61577-2  CEI:2000
INTRODUCTION
La présente Norme internationale fait partie d’une série relative aux instruments de mesure du

radon et des descendants du radon et aux systèmes d’essai avec atmosphères contenant du

1)
radon (STAR) . Cette série comprend les parties suivantes:

Partie 1: Règles générales
Partie 2 : Exigences spécifiques concernant les instruments de mesure du radon

Partie 3: Exigences spécifiques concernant les instruments de mesure des descendants du
2)
radon
3)
Partie 4: Instruments de mesure rapide de l’énergie alpha potentielle dans les mines
La partie 1 traite des caractéristiques générales d’essai et d’étalonnage des instruments de
mesure du radon et des descendants du radon et des caractéristiques générales des
instruments de mesure du radon et des descendants du radon.

___________
1)
Système de Test en Atmosphères contenant du Radon, parfois aussi appelé chambres à radon. Voir la CEI 61577-1.
2)
A publier.
3)
A l'étude – Disponible actuellement sous la référence CEI 61263.

61577-2  IEC:2000 – 9 –
INTRODUCTION
This International Standard is part of a series covering radon and radon decay product

1)
measuring instruments as well as systems for test atmospheres with radon (acronym STAR) .

This series consists of the following parts:

Part 1: General requirements
Part 2: Specific requirements for radon measuring instruments

2)
Part 3: Specific requirements for radon decay product measuring instruments

3)
Part 4: Instruments for rapid measurement of potential alpha energy in mines

Part 1 covers the general characteristics of tests and calibrations of radon and radon decay
product measuring instruments as well as general characteristics of radon and radon decay
product measuring instruments.

___________
1)
System for Test Atmospheres with Radon, sometimes called radon chambers. See IEC 61577-1.
2)
To be published.
3)
Under consideration. Presently available under reference IEC 61263.

– 10 – 61577-2  CEI:2000
INSTRUMENTATION POUR LA RADIOPROTECTION –

INSTRUMENTS DE MESURE DU RADON

ET DES DESCENDANTS DU RADON –
Partie 2: Exigences spécifiques concernant

les instruments de mesure du radon

1 Domaine d’application et objet
Les prescriptions de la présente partie de la CEI 61577 sont applicables aux instruments de
mesure de l’activité volumique du radon sous forme gazeuse. Cette partie s’applique aux
instruments de mesure du radon sur les lieux de travail, dans les habitations, à l’extérieur et
dans les sols. La méthode de mesure dépend de l’objectif précis visé mais les prescriptions
concernent des instruments d’utilisation générale qui seront utilisés pour la radioprotection ou
pour des applications de recherche.
Cette norme s’applique à tous les types d’instruments de mesure du radon qui utilisent des
méthodes basées sur des prélèvements instantanés, des mesures en continu ou par
intégration. L’activité peut être mesurée en continu en faisant passer l’air qui contient le radon
à travers le détecteur, soit à l’aide d’une pompe, soit par diffusion, ou bien l’activité d’un
prélèvement d’air peut être mesurée à un moment précis (prélèvement instantané).
L’objet de cette partie de la CEI 61577 est de spécifier les principales caractéristiques de
fonctionnement des instruments destinés à la mesure de l’activité volumique du radon sous
forme gazeuse, leur méthode d’essai spécifique et les prescriptions relatives à la
documentation.
Il y a lieu d'utiliser cette partie de la CEI 61577 avec la CEI 61577-1.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61577.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie
de la CEI 61577 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la

dernière édition du document normatif en référence s’applique. Les membres de l'ISO et de la
CEI possèdent le registre des Normes internationales en vigueur.
CEI 60050(393):1996, Vocabulaire Electrotechnique International (VEI) – Chapitre 393:
Instrumentation nucléaire: Phénomènes physiques et notions fondamentales
CEI 60050(394):1995, Vocabulaire Electrotechnique International (VEI) – Chapitre 394:
Instrumentation nucléaire: Instruments
CEI 60068 (toutes les parties), Essais d’environnement
CEI 60068-2-27:1987, Essais d’environnement. Deuxième partie: Essais – Essai Ea et guide:
Chocs
61577-2  IEC:2000 – 11 –
RADIATION PROTECTION INSTRUMENTATION –

RADON AND RADON DECAY PRODUCT
MEASURING INSTRUMENTS –
Part 2: Specific requirements for radon measuring instruments

1 Scope and object
The requirements of this part of IEC 61577 are applicable to instruments for measuring
airborne radon volume activity. This part is applicable to instruments used to measure radon in
work places, in dwellings, outdoors and in soil. The method of measurement depends on the
exact objective but the requirements are for general purpose instruments to be used for
radiological protection or research applications.
This standard applies to all types of radon measuring instruments that are based on grab
sampling, continuous and integrated methods. The activity can be measured continuously by
pumping or by diffusing the air containing radon into the detector or at a particular moment by
measuring the activity of an air sample (grab sampling).
The purpose of this part of IEC 61577 is to specify the main performance characteristics of
instruments intended for measurement of airborne radon volume activity, their specific method of
testing and documentation requirements.
This part is to be used with IEC 61577-1.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61577. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61577 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
IEC 60050(393):1996, International Electrotechnical Vocabulary (IEV) – Chapter 393: Nuclear
instrumentation: Physical phenomena and basic concepts

IEC 60050(394):1995, International Electrotechnical Vocabulary (IEV) – Chapter 394: Nuclear
instrumentation: Instruments
IEC 60068 (all parts), Environmental testing
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests – Test Ea and guidance: Shock

– 12 – 61577-2  CEI:2000
CEI 60181:1964, Inventaire d’appareils électriques de mesure utilisés en relation avec les
rayonnements ionisants
CEI 60181A:1965, Premier complément

CEI 61187:1993, Equipements de mesures électriques et électroniques – Documentation

CEI 61577-1, Instrumentation pour la radioprotection – Instruments de mesure du radon et des

descendants du radon – Partie 1: Règles générales

CEI 61577-4, Instrumentation pour la radioprotection – Instruments de mesure du radon et des

descendants du radon – Partie 4: Instruments de mesure rapide de l’énergie alpha potentielle
1)
dans les mines
3 Définitions
Pour les besoins de la présente partie de la CEI 61577, les définitions suivantes s’appliquent,
ainsi que celles de la CEI 60050(393), de la CEI 60050(394), de la CEI 60181, de la
CEI 60181A et de la CEI 61577-1.
3.1
valeur conventionnellement vraie d’une grandeur
la meilleure estimation de la valeur d’une grandeur déterminée par un étalon primaire ou
secondaire, ou par un instrument de référence qui a été étalonné par rapport à un étalon
primaire ou secondaire
3.2
erreur intrinsèque relative
erreur intrinsèque relative E, exprimée en pourcentage, donnée par le rapport:
E = (Q – Q ) 100/Q %
i t t
où
Q est la valeur indiquée;
i
Q est la valeur conventionnellement vraie.
t
3.3
coefficient de variation
rapport de l’écart type σ à la moyenne arithmétique x d’un ensemble de mesures x donné par
i
la formule:
()x − x
σ 1 ∑ i
V = =
x x n − 1
3.4
réponse de référence R
ref
réponse à l’activité de la source de référence R de l’instrument soumis aux conditions
ref
d’essai normalisées
___________
1)
A l'étude – Disponible actuellement sous la référence CEI 61263.

61577-2  IEC:2000 – 13 –
IEC 60181:1964, Index of electrical measuring apparatus used in connection with ionizing
radiation
IEC 60181A:1965, First supplement

IEC 61187:1993, Electrical and electronic measuring equipment – Documentation

IEC 61577-1, Radiation protection instrumentation – Radon and radon decay product

measuring instruments – Part 1: General requirements

IEC 61577-4, Radiation protection instrumentation – Radon and radon decay product
measuring instruments – Part 4: Instruments for rapid measurements of potential alpha energy
1)
in mines
3 Definitions
For the purpose of this part of IEC 61577 the following definitions apply as well as those given
in IEC 60050(393), IEC 60050(394), IEC 60181, IEC 60181A and IEC 61577-1.
3.1
conventionally true value of a quantity
best estimate of the value of a quantity determined by a primary or secondary standard, or by a
reference instrument that has been calibrated against a primary or secondary standard
3.2
relative intrinsic error
relative intrinsic error E, expressed as a percentage, given by the relationship:
E = (Q – Q ) 100/Q %
i t t
where
Q is the indicated value;
i
Q is the conventionally true value.
t
3.3
coefficient of variation
ratio of the standard deviation σ to the arithmetic mean x of a set of measurements x given by
i
the formula:
()x − x
σ 1 ∑ i
V = =
x x n − 1
3.4
reference response R
ref
response R of the instrument under standard test conditions to the reference source activity
ref
___________
1)
Under consideration – Presently available under reference IEC 61263.

– 14 – 61577-2  CEI:2000
3.5
temps de réponse
retard entre l’exposition initiale du détecteur à une valeur donnée de la grandeur à mesurer et

l’obtention de 90 % de la lecture à l’équilibre, ou pour les ensembles intégrateurs (pente), 90 %

de la valeur à l'équilibre de la première dérivée de l’indication, relativement au temps

4 Caractéristiques générales
Pour mesurer l’activité volumique du radon, plusieurs méthodes de mesure peuvent être

utilisées et beaucoup d’instruments différents sont disponibles dans le commerce. Un résumé

de certains aspects de caractère général concernant les principes physiques impliqués et les
performances des instruments est présenté dans la CEI 61577-1.
Les méthodes de mesure les plus utilisées sont la chambre d’ionisation, la fiole scintillante ou
le détecteur solide avec précipitation électrostatique.
Dans la plupart des méthodes de mesure l’air doit être filtré avant de pénétrer dans le
détecteur pour en enlever d’éventuels descendants du radon.
Pour la mesure instantanée de l’activité volumique du radon, des prélèvements instantanés
sont réalisés. Un volume d’air à mesurer peut être prélevé, en remplissant soit un récipient qui
aura été préalablement vidé, soit un récipient à circulation en continu, puis en le refermant. Le
radon dans le récipient de prélèvement est alors transféré dans la chambre de mesure qui est
soit une chambre d’ionisation soit une fiole scintillante. Dans certains cas, les fioles
scintillantes elles-mêmes sont utilisées comme récipient de prélèvement.
Pour mesurer la variation de l’activité volumique du radon, des méthodes de mesure en continu
sont utilisées. Dans la plupart des préleveurs en continu, l’air est aspiré dans une fiole
scintillante ou une chambre d’ionisation à flux continu ou bien l’air pénètre par diffusion dans le
détecteur. Des détecteurs solides de rayonnement peuvent être aussi utilisés pour réaliser une
surveillance en continu de l’activité volumique du radon.
La détermination de la concentration du radon peut être influencée par des changements dans
le débit d’air. L’humidité de l’air peut modifier l’efficacité de certains détecteurs et les
instruments peuvent être équipés de systèmes pour sécher l’air.
L’instrumentation conçue pour la surveillance sur site doit être facile d’utilisation, portable et
protégée contre les intempéries.
4.1 Gamme de mesure
L’instrument de mesure du radon doit fournir la valeur de l’activité volumique du radon sous
forme gazeuse. Dans le cadre de cette norme, la gamme de mesure de l’activité volumique du
2 –3 5 –3
radon présent dans l’air doit couvrir au moins une gamme de 10 Bq⋅m à 10 Bq⋅m .
Quelles que soient les conditions de mesure (à l’extérieur, à l’intérieur, en sous-sol), l’instru-
ment doit pouvoir mesurer sur toute la gamme d’activité pour laquelle il est conçu.
4.2 Activité volumique minimale détectable
L’activité volumique minimale détectable requise dépendra de l’application en question. Un
accord entre le fabricant et l’acheteur doit donc être établi sur ce point.
4.3 Source de référence
La source de référence doit être une source de radon ou une atmosphère de radon (STAR) qui
est traçable à un étalon reconnu.

61577-2  IEC:2000 – 15 –
3.5
response time
time delay between initial exposure of the detection assembly to a given value of the

measurement quantity and the attainment of 90 % of the equilibrium reading, or for integrating

(slope) assemblies, 90 % of the equilibrium value of the first derivative of the indication, with
respect to time
4 General characteristics
To measure radon volume activity, several methods of measurement can be used and many

different instruments are commercially available. General aspects of the physical principles
involved and of the instrument performances have been summarized in IEC 61577-1.
The methods of measurement normally used are the ionization chamber, scintillation flask or
solid state detector with electrostatic precipitation.
Most of the measurement methods require the air to be filtered to remove radon decay
products before entering the detector.
For instantaneous measurement of radon volume activity, grab sampling methods are used. A
sample of the air to be measured may be collected by filling a container, either one that has
been previously evacuated or a flow-through type, and resealing the container. The radon from
the sampler is then transferred to the measuring chamber, which may be an ionization chamber
or a scintillation flask. In some cases, scintillation flasks themselves are used as samplers.
To measure the variation of radon volume activity, continuous measurement methods are used.
In most continuous monitors, the air is drawn through a scintillation flask or a flow-through
ionization chamber or the air diffuses into the detector. Solid state detectors may also be used
to monitor radon volume activity continuously.
The determination of the radon concentration may be affected by changes in the flow rate. The
air humidity may affect the efficiency of some detectors and the instruments can be provided
with air drying systems.
Instrumentation that is intended to be used in field monitoring shall be simple to operate,
portable and protected against hostile environmental conditions.
4.1 Range of measurement
The radon measurement instrument shall give a result of airborne radon volume activity. The
range of measurement of airborne radon volume activity within which the requirements of this

2 –3 5 –3
standard are met shall extend from 10 Bq⋅m to 10 Bq⋅m at least.
Whatever the measurement conditions (outdoor, indoor, underground), the instrument shall be
able to measure all the ranges of activity it is designed for.
4.2 Minimum detectable volume activity
The required minimum detectable radon volume activity will depend on the particular
application. It shall, therefore, be agreed between manufacturer and purchaser.
4.3 Reference source
The reference source shall be radon source or radon atmosphere (STAR) which is traceable to
a recognized standard.
– 16 – 61577-2  CEI:2000
5 Caractéristiques techniques
L’instrument doit être composé d’un ou plusieurs ensembles de détecteurs de rayonnement et,

le cas échéant, inclure certaines des fonctions suivantes, sinon toutes ces fonctions:

– détecteur de rayonnement;
– dispositif de prélèvement d’air;

– dispositif de rétention d'aérosols;

– système de séchage d’air;
– dispositif pour l’essai en fonctionnement;
– unité de traitement du signal;
– dispositif d’affichage des résultats de mesure;
– sous-ensemble d’alimentation;
– indicateurs de fonctionnement;
– seuil d’alarme pour donner un signal quand un niveau d’activité volumique du radon
programmé est dépassé.
Lorsque les instruments comportent les fonctions répertoriées ci-dessus, ils doivent être en
conformité avec les exigences qui suivent.
5.1 Ensemble de détection du rayonnement
Le rendement géométrique de détection du détecteur doit être aussi élevé que possible. Un
détecteur contaminé par des radionucléides naturels émetteurs de rayonnement alpha
(principalement des descendants du radon à vie longue) peut entraîner un bruit de fond élevé.
La surface du détecteur doit être protégée de la contamination des aérosols quand l’instrument
n’est pas en fonctionnement.
5.2 Dispositi
...
