IEC 60317-0-1:1997

NORME CEI
INTERNATIONALE IEC
60317-0-1
INTERNATIONAL
Edition 2.1
STANDARD
2000-01
Edition 2:1997 consolidée par l'amendement 1:1999
Edition 2:1997 consolidated with amendment 1:1999
Spécifications pour types particuliers
de fils de bobinage –
Partie 0-1:
Prescriptions générales –
Fil de section circulaire en cuivre émaillé
Specifications for particular types
of winding wires –
Part 0-1:
General requirements –
Enamelled round copper wire
Numéro de référence
Reference number
CEI/IEC 60317-0-1:1997+A1:1999

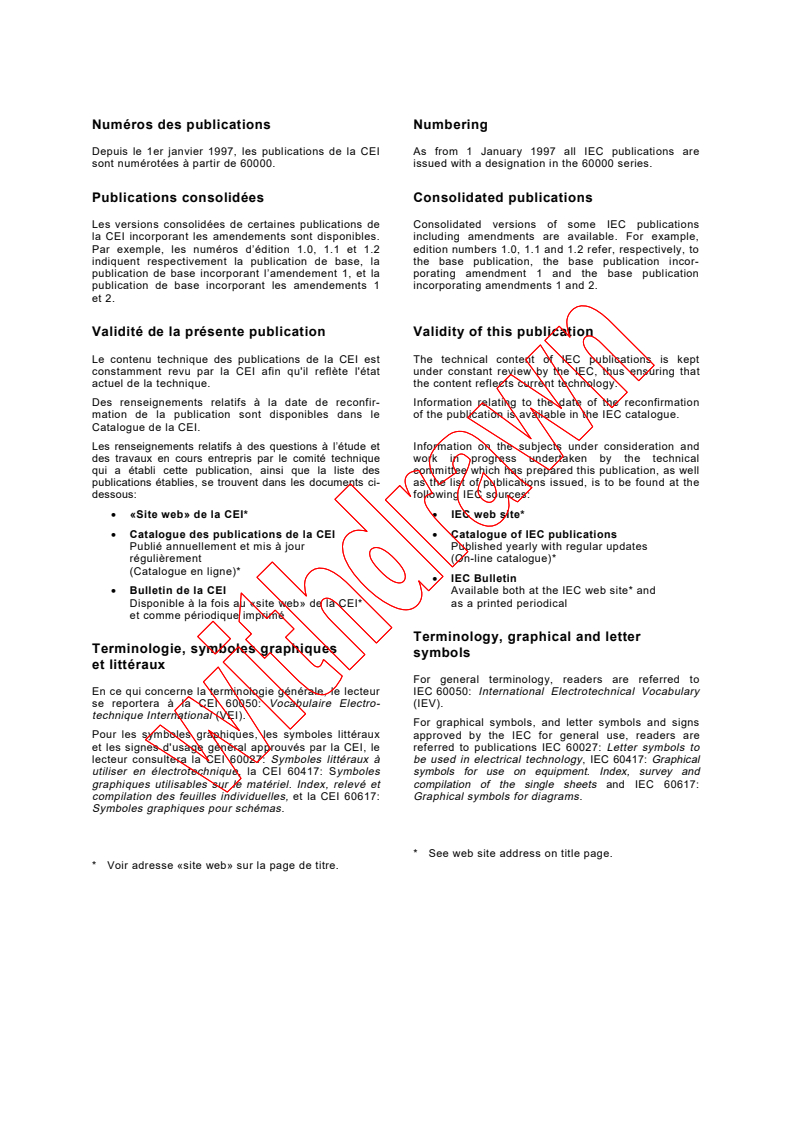

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
(On-line catalogue)*
régulièrement
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI* as a printed periodical
et comme périodique imprimé
Terminology, graphical and letter
Terminologie, symboles graphiques
symbols
et littéraux
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur IEC 60050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire Electro- (IEV).
technique International (VEI).
For graphical symbols, and letter symbols and signs
Pour les symboles graphiques, les symboles littéraux approved by the IEC for general use, readers are
et les signes d'usage général approuvés par la CEI, le referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à be used in electrical technology, IEC 60417: Graphical
utiliser en électrotechnique, la CEI 60417: Symboles symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et compilation of the single sheets and IEC 60617:

compilation des feuilles individuelles, et la CEI 60617: Graphical symbols for diagrams.
Symboles graphiques pour schémas.
* See web site address on title page.
* Voir adresse «site web» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
60317-0-1
INTERNATIONAL
Edition 2.1
STANDARD
2000-01
Edition 2:1997 consolidée par l'amendement 1:1999
Edition 2:1997 consolidated with amendment 1:1999
Spécifications pour types particuliers
de fils de bobinage –
Partie 0-1:
Prescriptions générales –
Fil de section circulaire en cuivre émaillé
Specifications for particular types
of winding wires –
Part 0-1:
General requirements –
Enamelled round copper wire
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60317-0-1  CEI:1997+A1:1999

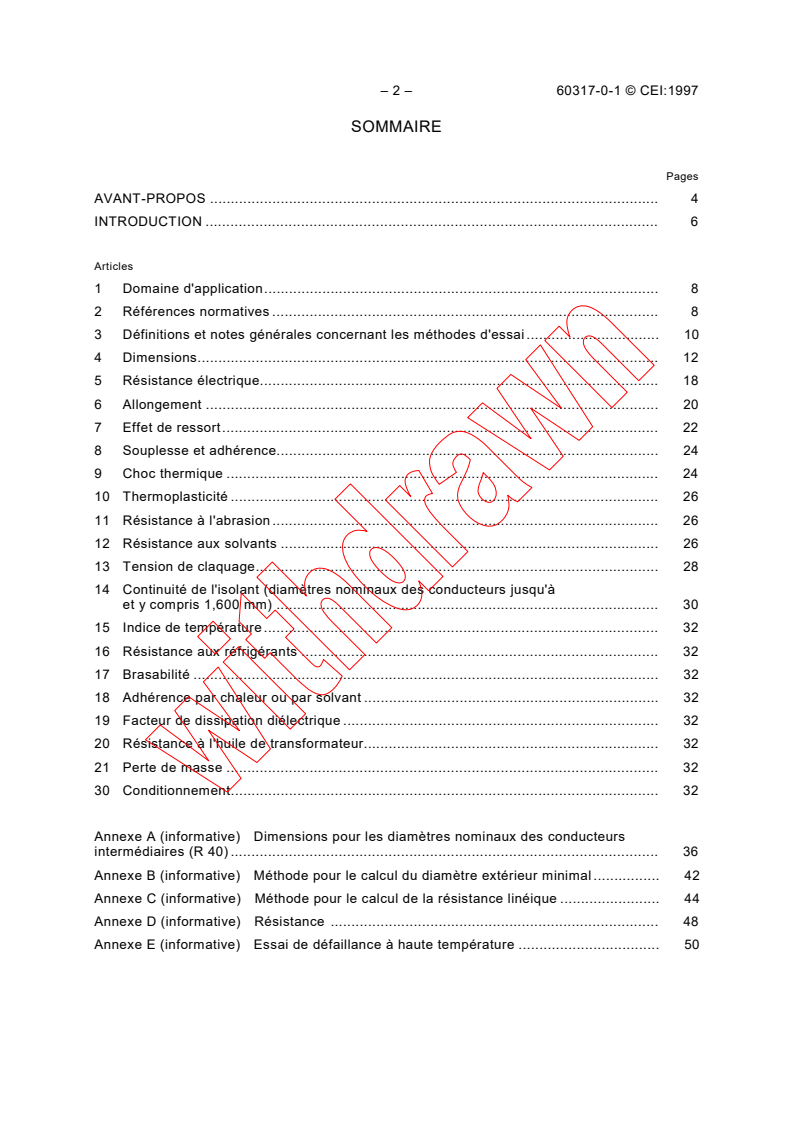

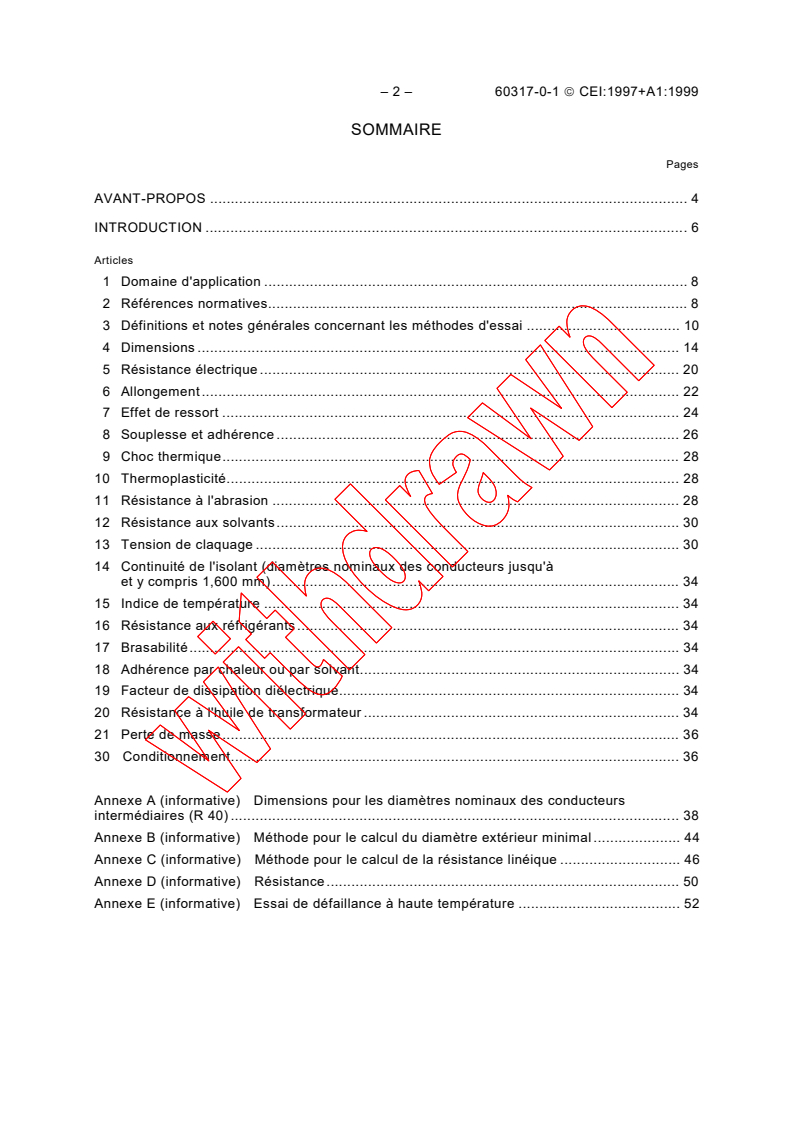

SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION .6

Articles
1 Domaine d'application . 8

2 Références normatives. 8
3 Définitions et notes générales concernant les méthodes d'essai . 10
4 Dimensions . 14
5 Résistance électrique . 20
6 Allongement. 22
7 Effet de ressort . 24
8 Souplesse et adhérence . 26
9 Choc thermique. 28
10 Thermoplasticité. 28
11 Résistance à l'abrasion . 28
12 Résistance aux solvants. 30
13 Tension de claquage . 30
14 Continuité de l'isolant (diamètres nominaux des conducteurs jusqu'à
et y compris 1,600 mm) . 34
15 Indice de température . 34
16 Résistance aux réfrigérants. 34
17 Brasabilité. 34
18 Adhérence par chaleur ou par solvant. 34
19 Facteur de dissipation diélectrique. 34
20 Résistance à l'huile de transformateur . 34
21 Perte de masse. 36
30 Conditionnement. 36

Annexe A (informative) Dimensions pour les diamètres nominaux des conducteurs
intermédiaires (R 40) . 38
Annexe B (informative) Méthode pour le calcul du diamètre extérieur minimal . 44
Annexe C (informative) Méthode pour le calcul de la résistance linéique . 46
Annexe D (informative) Résistance. 50
Annexe E (informative) Essai de défaillance à haute température . 52

60317-0-1  IEC:1997+A1:1999 – 3 –

CONTENTS
Page
FOREWORD . 5

INTRODUCTION .7

Clause
1 Scope . 9

2 Normative references . 9
3 Definitions and general notes on methods of test. 11
4 Dimensions . 15
5 Electrical resistance . 21
6 Elongation. 23
7 Springiness . 25
8 Flexibility and adherence. 27
9 Heat shock. 29
10 Cut-through. 29
11 Resistance to abrasion. 29
12 Resistance to solvents . 31
13 Breakdown voltage. 31
14 Continuity of insulation (nominal conductor diameters up to and including 1,600 mm). 35
15 Temperature index . 35
16 Resistance to refrigerants . 35
17 Solderability . 35
18 Heat or solvent bonding. 35
19 Dielectric dissipation factor. 35
20 Resistance to transformer oil. 35
21 Loss of mass.37
30 Packaging . 37
Annex A (informative) Dimensions for intermediate nominal conductor diameters (R 40) . 39

Annex B (informative) Method for the calculation of minimum overall diameter . 45
Annex C (informative) Method for the calculation of linear resistance . 47
Annex D (informative) Resistance. 51
Annex E (informative) High temperature failure test . 53

– 4 – 60317-0-1  CEI:1997+A1:1999

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

__________
SPÉCIFICATIONS POUR TYPES PARTICULIERS DE FILS DE BOBINAGE –

Partie 0-1: Prescriptions générales –

Fil de section circulaire en cuivre émaillé

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60317-0-1 a été établie par le comité d’études 55 de la CEI: Fils
de bobinage.
Cette deuxième édition annule et remplace la première édition parue en 1990, son
amendement 1 (1992), son amendement 2 (1993) et constitue une révision technique.

La présente norme comprend toutes les prescriptions générales pour les fils de section
circulaire en cuivre émaillé contenues dans la série CEI 60317, publiée en 1988.
La présente version consolidée de la CEI 60317-0-1 est issue de la deuxième édition (1997)
[documents 55/559, 55/610/FDIS et 55/603, 55/630/RVD] et de son amendement 1 (1999)
[documents 55/688/FDIS et 55/715/RVD].
Elle porte le numéro d'édition 2.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
Les annexes A, B, C, D et E sont données uniquement à titre d'information.

60317-0-1  IEC:1997+A1:1999 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –

Part 0-1: General requirements –

Enamelled round copper wire
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This International Standard IEC 60317-0-1 has been prepared by IEC technical committee 55:
Winding wires.
This second edition cancels and replaces the first edition published in 1990, its amendment 1
(1992), its amendment 2 (1993) and constitutes a technical revision.

This standard also contains all general requirements of enamelled round copper wires taken
from the IEC 60317 series issued in 1988.
This consolidated version of IEC 60317-0-1 is based on the second edition (1997)
[documents 55/559, 55/610/FDIS and 55/603, 55/630/RVD] and its amendment 1 (1999)
[documents 55/688/FDIS and 55/715/RVD].
It bears the edition number 2.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
Annexes A, B, C, D and E are for information only.

– 6 – 60317-0-1  CEI:1997+A1:1999

INTRODUCTION
La présente Norme internationale constitue l'un des éléments d'une série traitant des fils isolés

utilisés dans les enroulements des appareils électriques. Cette série doit comporter trois

groupes définissant respectivement:

1) les méthodes d'essai (CEI 60851);

2) les spécifications (CEI 60317);

3) le conditionnement (CEI 60264).

60317-0-1  IEC:1997+A1:1999 – 7 –

INTRODUCTION
This International Standard is one of a series which deals with insulated wires used for

windings in electrical equipment. The series has three groups describing:

1) methods of test (IEC 60851) ;

2) specifications (IEC 60317);

3) packaging (IEC 60264).
– 8 – 60317-0-1  CEI:1997+A1:1999

SPÉCIFICATIONS POUR TYPES PARTICULIERS DE FILS DE BOBINAGE –

Partie 0-1: Prescriptions générales –

Fil de section circulaire en cuivre émaillé

1 Domaine d'application
La présente Norme internationale spécifie les prescriptions générales pour les fils de bobinage
de section circulaire en cuivre émaillé avec ou sans une couche adhérente.
La gamme des diamètres nominaux des conducteurs est donnée dans la feuille de
spécification concernée.
Quand il est fait référence à un fil de bobinage conforme à la série CEI 60317 indiquée dans
l'article 2, les informations suivantes sont données dans la description:
– la référence de la spécification CEI;
– le diamètre nominal du conducteur en millimètres;
– le grade.
EXEMPLE: CEI 60317-1 – 0,500 Grade 2
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de la CEI 60317. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes aux accords fondés sur la présente partie de la CEI 60317 sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-
après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en
vigueur.
CEI 60172:1987, Méthode d'essai pour la détermination de l'indice de température des fils de
bobinage émaillés
CEI 60317-1:1990, Spécifications pour types particuliers de fils de bobinage – Partie 1: Fil de

section circulaire en cuivre émaillé avec acétal de polyvinyle, classe 105
CEI 60317-2:1990, Spécifications pour types particuliers de fils de bobinage – Partie 2: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 130, avec une couche
adhérente
CEI 60317-3:1990, Spécifications pour types particuliers de fils de bobinage – Partie 3: Fil de
section circulaire en cuivre émaillé avec polyester, classe 155
CEI 60317-4:1990, Spécifications pour types particuliers de fils de bobinage – Partie 4: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 130
CEI 60317-7:1990, Spécifications pour types particuliers de fils de bobinage – Partie 7: Fil de
section circulaire en cuivre émaillé avec polyimide, classe 220

60317-0-1  IEC:1997+A1:1999 – 9 –

SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –

Part 0-1: General requirements –

Enamelled round copper wire
1 Scope
This International Standard specifies the general requirements of enamelled round copper
winding wires with or without a bonding layer.
The range of nominal conductor diameters is given in the relevant specification sheet.
When reference is made to a winding wire according to a standard of the IEC 60317 series
mentioned under clause 2, the following information is given in the description:
– reference to IEC specification;
– nominal conductor diameter in millimetres;
– grade.
EXAMPLE: IEC 60317-1 – 0,500 Grade 2
2 Normative references
The following standards contain provisions which, through reference in this text, constitute
provisions of this part of IEC 60317. At the time of publication, the editions indicated were
valid. All standards are subject to revision, and parties to agreements based on this part of
IEC 60317 are encouraged to investigate the possibility of applying the most recent editions of
the standards indicated below. Members of IEC and ISO maintain registers of currently valid
international standards.
IEC 60172:1987, Test procedure for the determination of the temperature index of enamelled
winding wires
IEC 60317-1:1990, Specifications for particular types of winding wires – Part 1: Polyvinyl acetal
enamelled round copper wire, class 105

IEC 60317-2:1990, Specifications for particular types of winding wires – Part 2: Solderable
polyurethane enamelled round copper wire, class 130, with a bonding layer
IEC 60317-3:1990, Specifications for particular types of winding wires – Part 3: Polyester
enamelled round copper wire, class 155
IEC 60317-4:1990, Specifications for particular types of winding wires – Part 4: Solderable
polyurethane enamelled round copper wire, class 130
IEC 60317-7:1990, Specifications for particular types of winding wires – Part 7: Polyimide
enamelled round copper wire, class 220

– 10 – 60317-0-1  CEI:1997+A1:1999

CEI 60317-8:1990, Spécifications pour types particuliers de fils de bobinage – Partie 8: Fil de
section circulaire en cuivre émaillé avec polyesterimide, classe 180

CEI 60317-12:1990, Spécifications pour types particuliers de fils de bobinage – Partie 12:

Fil de section circulaire en cuivre émaillé avec acétal de polyvinyle, classe 120

CEI 60317-13:1990, Spécifications pour types particuliers de fils de bobinage – Partie 13:

Fil de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche

polyamide-imide, classe 200
CEI 60317-19:1990, Spécifications pour types particuliers de fils de bobinage – Partie 19:

Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable et avec surcouche

polyamide, classe 130
CEI 60317-20:1990, Spécifications pour types particuliers de fils de bobinage – Partie 20:
Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 155
CEI 60317-21:1990, Spécifications pour types particuliers de fils de bobinage – Partie 21:
Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable et avec surcouche
polyamide, classe 155
CEI 60317-22:1990, Spécifications pour types particuliers de fils de bobinage – Partie 22:
Fil de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche
polyamide, classe 180
CEI 60317-23:1990, Spécifications pour types particuliers de fils de bobinage – Partie 23:
Fil de section circulaire en cuivre émaillé avec polyesterimide brasable, classe 180
CEI 60317-26:1990, Spécifications pour types particuliers de fils de bobinage – Partie 26:
Fil de section circulaire en cuivre émaillé avec polyamide-imide, classe 200
CEI 60317-34:1990, Spécifications pour types particuliers de fils de bobinage – Partie 34:
Fil de section circulaire en cuivre émaillé avec polyester, classe 130
CEI 60851, Méthodes d'essai des fils de bobinage
ISO 3: 1973, Nombres normaux – Séries de nombres normaux
3 Définitions et notes générales concernant les méthodes d'essai
3.1 Définitions
couche adhérente
matériau qui est déposé sur un fil émaillé et qui a la fonction particulière de coller les fils entre
eux
classe
performance thermique d'un fil de bobinage exprimée par l'indice de température et la
température de choc thermique
revêtement
matériau qui est déposé sur un conducteur ou sur un fil par des moyens appropriés, puis séché
et/ou cuit
conducteur
métal nu après enlèvement de l'isolant

60317-0-1  IEC:1997+A1:1999 – 11 –

IEC 60317-8:1990, Specifications for particular types of winding wires – Part 8: Polyesterimide
enamelled round copper wire, class 180

IEC 60317-12:1990, Specifications for particular types of winding wires – Part 12: Polyvinyl

acetal enamelled round copper wire, class 120

IEC 60317-13:1990, Specifications for particular types of winding wires – Part 13: Polyester or

polyesterimide overcoated with polyamide-imide, enamelled round copper wire, class 200

IEC 60317-19:1990, Specifications for particular types of winding wires – Part 19: Solderable

polyurethane overcoated with polyamide enamelled round copper wire, class 130

IEC 60317-20:1990, Specifications for particular types of winding wires – Part 20: Solderable
polyurethane enamelled round copper wire, class 155
IEC 60317-21:1990, Specifications for particular types of winding wires – Part 21: Solderable
polyurethane overcoated with polyamide enamelled round copper wire, class 155
IEC 60317-22:1990, Specifications for particular types of winding wires – Part 22: Polyester or
polyesterimide enamelled round copper wire overcoated with polyamide, class 180
IEC 60317-23:1990, Specifications for particular types of winding wires – Part 23: Solderable
polyesterimide enamelled round copper wire, class 180
IEC 60317-26:1990, Specifications for particular types of winding wires – Part 26: Polyamide-
imide enamelled round copper wire, class 200
IEC 60317-34:1990, Specifications for particular types of winding wires – Part 34: Polyester
enamelled round copper wire, class 130
IEC 60851, Methods of test for winding wires.
ISO 3: 1973, Preferred numbers – Series of preferred numbers
3 Definitions and general notes on methods of test
3.1 Definitions
bonding layer
a material which is deposited on an enamelled wire and which has the specific function of
bonding wires together
class
the thermal performance of a wire expressed by the temperature index and the heat shock
temperature
coating
a material which is deposited on a conductor or wire by a suitable means and then dried and/or
cured
conductor
the bare metal after removal of the insulation

– 12 – 60317-0-1  CEI:1997+A1:1999

craquelure
fente dans l'isolant qui rend visible le conducteur sous un grossissement donné

double revêtement
isolant constitué de deux matériaux différents, l'un en sous-couche et l'autre en surcouche

fil émaillé
fil revêtu d'un isolant fait d'une résine cuite

grade
gamme d'épaisseurs d'isolant d'un fil
isolant
revêtement ou enveloppe sur le conducteur qui a pour fonction particulière de supporter la
tension électrique
dimension nominale du conducteur
désignation de la taille du conducteur selon la CEI 60317
revêtement unique
isolant constitué d'un seul matériau
fil de bobinage
fil utilisé pour fabriquer un bobinage qui fournit un champ magnétique
fil
conducteur revêtu ou enveloppé d'un isolant
3.2 Notes générales concernant les méthodes d'essai
Toutes les méthodes d'essai utilisées dans la présente norme figurent dans la CEI 60851.
Les numéros d'articles dans la présente norme sont identiques aux numéros d'essais
respectifs de la CEI 60851.
En cas de divergences entre la publication relative aux méthodes d'essai et la présente norme,
la CEI 60317-0-1 prévaut.
Dans le cas où aucune gamme des diamètres nominaux des conducteurs n'est donnée pour un

essai, l'essai s'applique à tous les diamètres nominaux des conducteurs couverts par la feuille
particulière.
Sauf spécification contraire, tous les essais doivent être effectués à une température comprise
entre 15 °C et 35 °C et une humidité relative de 45 % à 75 %. L'éprouvette doit, avant
exécution des mesures, être préconditionnée dans ces conditions atmosphériques pendant un
temps suffisant pour que l'éprouvette atteigne la stabilité.
Le fil à essayer doit être prélevé de son conditionnement de façon qu'il ne soit pas soumis à
une tension ou à des pliages inutiles. Avant chaque essai, il convient d'éliminer une longueur
de fil suffisante pour être sûr que les échantillons ne comportent aucun fil endommagé.

60317-0-1  IEC:1997+A1:1999 – 13 –

crack
an opening in the insulation which exposes the conductor to view at the stated magnification

dual coating
an insulation composed of two different materials, an underlying and a superimposed coating

enamelled wire
a wire coated with an insulation of cured resin

grade
the range of thickness of the insulation of a wire
insulation
a coating or covering on the conductor with the specific function of withstanding voltage
nominal conductor dimension
the designation of the conductor size in accordance with IEC 60317
sole coating
an insulation composed of one material
winding wire
a wire used for winding a coil to provide a magnetic field
wire
a conductor coated or covered with an insulation
3.2 General notes on methods of test
All methods of test to be used for this standard are given in IEC 60851.
The clause numbers used in this standard are identical with the respective test numbers of
IEC 60851.
In case of inconsistencies between the publication on methods of test and this standard,
IEC 60317-0-1 shall prevail.
Where no specific range of nominal conductor diameters is given for a test, the test applies to
all nominal conductor diameters covered by the specification sheet.

Unless otherwise specified, all tests shall be carried out at a temperature from 15 °C to 35 °C
and a relative humidity from 45 % to 75 %. Before measurements are made, the specimens
shall be preconditioned under these atmospheric conditions for a time sufficient to allow the
specimens to reach stability.
The wire to be tested shall be removed from the packaging in such a way that the wire will not
be subjected to tension or unnecessary bends. Before each test, sufficient wire should be
discarded to ensure that any damaged wire is not included in the test specimens.

– 14 – 60317-0-1  CEI:1997+A1:1999

4 Dimensions
4.1 Diamètre du conducteur
La série des diamètres nominaux des conducteurs préférentiels doit correspondre à la série

R 20 de l'ISO 3. Les valeurs réelles et leurs tolérances sont données dans les tableaux 1 et 2.

L'utilisateur peut choisir des diamètres intermédiaires pour des raisons techniques. Ces

diamètres nominaux des conducteurs intermédiaires doivent être choisis dans la série R 40 de

l'ISO 3. Les valeurs réelles et leurs tolérances sont données dans l'annexe A.

Le diamètre du conducteur ne doit pas s'écarter du diamètre nominal d'une valeur supérieure à
la tolérance donnée dans les tableaux 1 ou 2.
NOTE Pour les fils de diamètre nominal du conducteur jusqu'à et y compris 0,063 mm, voir le tableau 3.

60317-0-1  IEC:1997+A1:1999 – 15 –

4 Dimensions
4.1 Conductor diameter
The series of preferred nominal conductor diameters shall correspond to series R 20 according

to ISO 3. The actual values and their tolerances are given in tables 1 and 2.

The series of intermediate diameters from which the user may select intermediate nominal

conductor diameters, when required for technical reasons, shall correspond to series R 40

according to ISO 3. The actual values and their tolerances are given in annex A.

The conductor diameter shall not differ from the nominal diameter by more than the limit given
in tables 1 or 2.
NOTE For wires up to and including 0,063 mm nominal conductor diameter, see table 3.

– 16 – 60317-0-1  CEI:1997+A1:1999

Tableau 1 – Dimensions pour les fils émaillés (R 20)

Accroissement minimal Diamètre extérieur
Diamètre Tolérance du
nominal du conducteur dû à l'isolant maximal

mm mm
conducteur ±
mm mm Grade 1 Grade 2 Grade 3 Grade 1 Grade 2 Grade 3

0,018 0,022 0,024
0,020 0,024 0,027
0,022 0,027 0,030
0,025 0,031 0,034
0,028 0,034 0,038
0,032 0,039 0,043
0,036 0,044 0,049
0,040 0,049 0,054
0,045 0,055 0,061
0,050 0,060 0,066
0,056 0,067 0,074
0,063 0,076 0,083
0,071 0,003 0,007 0,012 0,018 0,084 0,091 0,097
0,080 0,003 0,007 0,014 0,020 0,094 0,101 0,108
0,090 0,003 0,008 0,015 0,022 0,105 0,113 0,120
0,100 0,003 0,008 0,016 0,023 0,117 0,125 0,132
0,112 0,003 0,009 0,017 0,026 0,130 0,139 0,147
0,125 0,003 0,010 0,019 0,028 0,144 0,154 0,163
0,140 0,003 0,011 0,021 0,030 0,160 0,171 0,181
0,160 0,003 0,012 0,023 0,033 0,182 0,194 0,205
0,180 0,003 0,013 0,025 0,036 0,204 0,217 0,229
0,200 0,003 0,014 0,027 0,039 0,226 0,239 0,252
0,224 0,003 0,015 0,029 0,043 0,252 0,266 0,280
0,250 0,004 0,017 0,032 0,048 0,281 0,297 0,312
0,280 0,004 0,018 0,033 0,050 0,312 0,329 0,345
0,315 0,004 0,019 0,035 0,053 0,349 0,367 0,384
0,355 0,004 0,020 0,038 0,057 0,392 0,411 0,428
0,400 0,005 0,021 0,040 0,060 0,439 0,459 0,478
0,450 0,005 0,022 0,042 0,064 0,491 0,513 0,533
0,500 0,005 0,024 0,045 0,067 0,544 0,566 0,587
0,560 0,006 0,025 0,047 0,071 0,606 0,630 0,653
0,630 0,006 0,027 0,050 0,075 0,679 0,704 0,728
0,710 0,007 0,028 0,053 0,080 0,762 0,789 0,814
0,800 0,008 0,030 0,056 0,085 0,855 0,884 0,911
0,900 0,009 0,032 0,060 0,090 0,959 0,989 1,018
1,000 0,010 0,034 0,063 0,095 1,062 1,094 1,124
1,120 0,011 0,034 0,065 0,098 1,184 1,217 1,248
1,250 0,013 0,035 0,067 0,100 1,316 1,349 1,381
1,400 0,014 0,036 0,069 0,103 0,468 1,502 1,535

1,600 0,016 0,038 0,071 0,107 1,670 1,706 1,740
1,800 0,018 0,039 0,073 0,110 1,872 1,909 1,944
2,000 0,020 0,040 0,075 0,113 2,074 2,112 2,148
2,240 0,022 0,041 0,077 0,116 2,316 2,355 2,392
2,500 0,025 0,042 0,079 0,119 2,578 2,618 2,656
2,800 0,028 0,043 0,081 0,123 2,880 2,922 2,961
3,150 0,032 0,045 0,084 0,127 3,233 3,276 3,316
3,550 0,036 0,046 0,086 0,130 3,635 3,679 3,721
4,000 0,040 0,047 0,089 0,134 4,088 4,133 4,176
4,500 0,045 0,049 0,092 0,138 4,591 4,637 4,681
5,000 0,050 0,050 0,094 0,142 5,093 5,141 5,186
NOTE 1 Les comités nationaux peuvent utiliser des prescriptions de diamètres extérieurs minimaux, à condition
que ces derniers soient déterminés à partir des surépaisseurs minimales. Pour le calcul, voir l'annexe B.
NOTE 2 Pour les diamètres nominaux des conducteurs intermédiaires, utiliser la valeur de l'accroissement
minimal correspondant à celui du diamètre nominal du conducteur immédiatement supérieur.
NOTE 3 Pour les dimensions des diamètres nominaux des conducteurs intermédiaires pour R 40, voir l'annexe A.

60317-0-1  IEC:1997+A1:1999 – 17 –

Table 1 – Dimensions of enamelled wires (R 20)

Minimum increase Maximum overall
Nominal Conductor
conductor tolerance due to the insulation diameter

mm mm
diameter ±
mm mm Grade 1 Grade 2 Grade 3 Grade 1 Grade 2 Grade 3

0,018 0,022 0,024
0,020 0,024 0,027
0,022 0,027 0,030
0,025 0,031 0,034
0,028 0,034 0,038
0,032 0,039 0,043
0,036 0,044 0,049
0,040 0,049 0,054
0,045 0,055 0,061
0,050 0,060 0,066
0,056 0,067 0,074
0,063 0,076 0,083
0,071 0,003 0,007 0,012 0,018 0,084 0,091 0,097
0,080 0,003 0,007 0,014 0,020 0,094 0,101 0,108
0,090 0,003 0,008 0,015 0,022 0,105 0,113 0,120
0,100 0,003 0,008 0,016 0,023 0,117 0,125 0,132
0,112 0,003 0,009 0,017 0,026 0,130 0,139 0,147
0,125 0,003 0,010 0,019 0,028 0,144 0,154 0,163
0,140 0,003 0,011 0,021 0,030 0,160 0,171 0,181
0,160 0,003 0,012 0,023 0,033 0,182 0,194 0,205
0,180 0,003 0,013 0,025 0,036 0,204 0,217 0,229
0,200 0,003 0,014 0,027 0,039 0,226 0,239 0,252
0,224 0,003 0,015 0,029 0,043 0,252 0,266 0,280
0,250 0,004 0,017 0,032 0,048 0,281 0,297 0,312
0,280 0,004 0,018 0,033 0,050 0,312 0,329 0,345
0,315 0,004 0,019 0,035 0,053 0,349 0,367 0,384
0,355 0,004 0,020 0,038 0,057 0,392 0,411 0,428
0,400 0,005 0,021 0,040 0,060 0,439 0,459 0,478
0,450 0,005 0,022 0,042 0,064 0,491 0,513 0,533
0,500 0,005 0,024 0,045 0,067 0,544 0,566 0,587
0,560 0,006 0,025 0,047 0,071 0,606 0,630 0,653
0,630 0,006 0,027 0,050 0,075 0,679 0,704 0,728
0,710 0,007 0,028 0,053 0,080 0,762 0,789 0,814
0,800 0,008 0,030 0,056 0,085 0,855 0,884 0,911
0,900 0,009 0,032 0,060 0,090 0,959 0,989 1,018
1,000 0,010 0,034 0,063 0,095 1,062 1,094 1,124
1,120 0,011 0,034 0,065 0,098 1,184 1,217 1,248
1,250 0,013 0,035 0,067 0,100 1,316 1,349 1,381
1,400 0,014 0,036 0,069 0,103 0,468 1,502 1,535
1,600 0,016 0,038 0,071 0,107 1,670 1,706 1,740

1,800 0,018 0,039 0,073 0,110 1,872 1,909 1,944
2,000 0,020 0,040 0,075 0,113 2,074 2,112 2,148
2,240 0,022 0,041 0,077 0,116 2,316 2,355 2,392
2,500 0,025 0,042 0,079 0,119 2,578 2,618 2,656
2,800 0,028 0,043 0,081 0,123 2,880 2,922 2,961
3,150 0,032 0,045 0,084 0,127 3,233 3,276 3,316
3,550 0,036 0,046 0,086 0,130 3,635 3,679 3,721
4,000 0,040 0,047 0,089 0,134 4,088 4,133 4,176
4,500 0,045 0,049 0,092 0,138 4,591 4,637 4,681
5,000 0,050 0,050 0,094 0,142 5,093 5,141 5,186
NOTE 1 National committees may use minimum overall diameter requirements provided they are based on the
minimum increases. The calculation is given in annex B.
NOTE 2 For intermediate nominal conductor diameters, the minimum increase figure corresponding to the next
largest nominal conductor diameter shall be taken.
NOTE 3 The dimensions of intermediate nominal conductor diameters for R 40 series are given in annex A.

– 18 – 60317-0-1  CEI:1997+A1:1999

Tableau 2 – Dimensions pour les fils émaillés avec une couche adhérente (R 20)

Diamètre Tolérance du Accroissement minimal Accroissement Diamètre extérieur

nominal du conducteur de la sous-couche minimal de maximal

conducteur la couche
mm adhérente mm
±
mm mm Grade 1B Grade 2B mm Grade 1B Grade 2B

0,020 0,026 0,029
0,022 0,030 0,033
0,025 0,034 0,037
0,028 0,038 0,042
0,032 0,044 0,048
0,036 0,050 0,055
0,040 0,055 0,060
0,045 0,062 0,068
0,050 0,068 0,074
0,056 0,075 0,082
0,063 0,085 0,092
0,071 0,003 0,007 0,012 0,006 0,094 0,101
0,080 0,003 0,007 0,014 0,007 0,105 0,112
0,090 0,003 0,008 0,015 0,007 0,117 0,125
0,100 0,003 0,008 0,016 0,007 0,129 0,137
0,112 0,003 0,009 0,017 0,008 0,143 0,152
0,125 0,003 0,010 0,019 0,009 0,158 0,168
0,140 0,003 0,011 0,021 0,010 0,175 0,186
0,160 0,003 0,012 0,023 0,010 0,197 0,209
0,180 0,003 0,013 0,025 0,010 0,220 0,233
0,200 0,003 0,014 0,027 0,011 0,243 0,256
0,224 0,003 0,015 0,029 0,012 0,270 0,284
0,250 0,004 0,017 0,032 0,013 0,300 0,316
0,280 0,004 0,018 0,033 0,013 0,331 0,348
0,315 0,004 0,019 0,035 0,014 0,369 0,387
0,355 0,004 0,020 0,038 0,015 0,413 0,432
0,400 0,005 0,021 0,040 0,016 0,461 0,481
0,450 0,005 0,022 0,042 0,016 0,514 0,536
0,500 0,005 0,024 0,045 0,017 0,568 0,590
0,560 0,006 0,025 0,047 0,017 0,630 0,654
0,630 0,006 0,027 0,050 0,018 0,704 0,729
0,710 0,007 0,028 0,053 0,019 0,788 0,815
0,800 0,008 0,030 0,056 0,020 0,882 0,911
0,900 0,009 0,032 0,060 0,020 0,987 1,017
1,000 0,010 0,034 0,063 0,021 1,091 1,123
1,120 0,011 0,034 0,065 0,022 1,214 1,247
1,250 0,013 0,035 0,067 0,022 1,346 1,379

1,400 0,014 0,036 0,069 0,023 1,499 1,533
1,600 0,016 0,038 0,071 0,023 1,702 1,738
1,800 0,018 0,039 0,073 0,024 1,905 1,942
2,000 0,020 0,040 0,075 0,025 2,108 2,146
NOTE 1 Les comités nationaux peuvent utiliser des prescriptions de diamètres extérieurs minimaux, à condition
que ces derniers soient déterminés à partir des surépaisseurs minimales. Pour le calcul, voir l'annexe B.
NOTE 2 Pour les diamètres nominaux des conducteurs intermédiaires, utiliser la valeur de l'accroissement
minimal correspondant à celui du diamètre nominal du conducteur immédiatement supérieur.
NOTE 3 Pour les dimensions des diamètres nominaux des conducteurs intermédiaires pour R 40, voir l'annexe A.

60317-0-1  IEC:1997+A1:1999 – 19 –

Table 2 – Dimensions of enamelled wires with a bonding layer (R 20)

Nominal Conductor Minimum increase Minimum Maximum overall

conductor tolerance underlying coating increase diameter

diameter bonding layer
mm mm
±
mm mm Grade 1B Grade 2B mm Grade 1B Grade 2B

0,020 0,026 0,029
0,022 0,030 0,033
0,025 0,034 0,037
0,028 0,038 0,042
0,032 0,044 0,048
0,036 0,050 0,055
0,040 0,055 0,060
0,045 0,062 0,068
0,050 0,068 0,074
0,056 0,075 0,082
0,063 0,085 0,092
0,071 0,003 0,007 0,012 0,006 0,094 0,101
0,080 0,003 0,007 0,014 0,007 0,105 0,112
0,090 0,003 0,008 0,015 0,007 0,117 0,125
0,100 0,003 0,008 0,016 0,007 0,129 0,137
0,112 0,003 0,009 0,017 0,008 0,143 0,152
0,125 0,003 0,010 0,019 0,009 0,158 0,168
0,140 0,003 0,011 0,021 0,010 0,175 0,186
0,160 0,003 0,012 0,023 0,010 0,197 0,209
0,180 0,003 0,013 0,025 0,010 0,220 0,233
0,200 0,003
...

IEC 60317-0-1
Edition 2.2 2005-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Specifications for particular types of winding wires –
Part 0-1: General requirements – Enamelled round copper wire

Spécifications pour types particuliers de fils de bobinage –
Partie 0-1: Prescriptions générales – Fil de section circulaire en cuivre émaillé

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by

any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or

IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.

Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette

publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60317-0-1
Edition 2.2 2005-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Specifications for particular types of winding wires –
Part 0-1: General requirements – Enamelled round copper wire

Spécifications pour types particuliers de fils de bobinage –
Partie 0-1: Prescriptions générales – Fil de section circulaire en cuivre émaillé

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CN
CODE PRIX
ICS 29.060.10 ISBN 2-8318-8313-X

– 2 – 60317-0-1  CEI:1997+A1:1999+A2:2005

SOMMAIRE
AVANT-PROPOS .4

INTRODUCTION.8

1 Domaine d'application.10

2 Références normatives .10

3 Définitions et notes générales concernant les méthodes d'essai .14

4 Dimensions.16

5 Résistance électrique.22

6 Allongement .24
7 Effet de ressort.26
8 Souplesse et adhérence.28
9 Choc thermique .30
10 Thermoplasticité .30
11 Résistance à l'abrasion.30
12 Résistance aux solvants .32
13 Tension de claquage.32
14 Continuité de l'isolant (diamètres nominaux des conducteurs jusqu'à
et y compris 1,600 mm) .36
15 Indice de température .36
16 Résistance aux réfrigérants .36
17 Brasabilité .36
18 Adhérence par chaleur ou par solvant .36
19 Facteur de dissipation diélectrique .36
20 Résistance à l'huile de transformateur.36
21 Perte de masse .38
23 Détection des micro-fissures en immersion .38
30 Conditionnement .38

Annexe A (informative) Dimensions pour les diamètres nominaux des conducteurs
intermédiaires (R 40).40

Annexe B (informative) Méthode pour le calcul de la résistance linéique .46
Annexe C (informative) Résistance.50

Tableau 1 – Dimensions pour les fils émaillés (R 20) . 18

Tableau 2 – Dimensions pour les fils émaillés avec une couche adhérente (R 20). 20
Tableau 3 – Résistances électriques. 24
Tableau 4 – Allongement. 24
Tableau 5 – Effet de ressort . 26
Tableau 6 – Diamètres du mandrin . 28
Tableau 7 – Diamètres du mandrin . 30
Tableau 8 – Tension de claquage . 32
Tableau 9 – Tension de claquage . 34
Tableau 10 – Tension de claquage . 34
Tableau 11 – Continuité de l'isolant. 36
Tableau A.1 – Dimensions pour les fils émaillés (R 40). 40
Tableau A.2 – Dimensions pour les fils émaillés avec une couche adhérente (R 40) . 44
Tableau B.1 – Rapports. 46
Tableau C.1 – Résistances électriques . 50

60317-0-1  IEC:1997+A1:1999+A2:2005 – 3 –

CONTENTS
FOREWORD.5

INTRODUCTION.9

1 Scope.11

2 Normative references.11

3 Definitions and general notes on methods of test .15

4 Dimensions.17

5 Electrical resistance.23

6 Elongation .25
7 Springiness.27
8 Flexibility and adherence .29
9 Heat shock .31
10 Cut-through.31
11 Resistance to abrasion .31
12 Resistance to solvents .33
13 Breakdown voltage .33
14 Continuity of insulation (nominal conductor diameters up to and including 1,600 mm) .37
15 Temperature index.37
16 Resistance to refrigerants .37
17 Solderability.37
18 Heat or solvent bonding .37
19 Dielectric dissipation factor .37
20 Resistance to transformer oil .37
21 Loss of mass .39
23 Pin hole test .39
30 Packaging.39

A nnex A (informative) Dimensions for intermediate nominal conductor diameters (R 40).41

Annex B (informative) Method for the calculation of linear resistance.47
Annex C (informative) Resistance.51
Table 1 – Dimensions of enamelled wires (R 20) .19
Table 2 – Dimensions of enamelled wires with a bonding layer (R 20).21
Table 3 – Electrical resistances .25

Table 4 – Elongation .25
Table 5 – Springiness.27
Table 6 – Mandrel winding.29
Table 7 – Heat shock .31
Table 8 – Breakdown voltage .33
Table 9 – Breakdown voltage .35
Table 10 – Breakdown voltage.35
Table 11 – Continuity of insulation.37
Table A.1 – Dimensions of enamelled wires (R 40) .41
Table A.2 – Dimensions of enamelled wires with a bonding layer (R 40).45
Table B.1 – Ratios .47
Table C.1 – Electrical resistances .51

– 4 – 60317-0-1 © CEI:1997+A1:1999+A2:2005

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
SPÉCIFICATIONS POUR TYPES PARTICULIERS DE FILS DE BOBINAGE –

Partie 0-1: Prescriptions générales –

Fil de section circulaire en cuivre émaillé

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 60317-0-1 a été établie par le comité d’études 55 de la CEI: Fils
de bobinage.
La présente norme comprend toutes les prescriptions générales pour les fils de section
circulaire en cuivre émaillé contenues dans la série CEI 60317, publiée en 1988.
La présente version consolidée de la CEI 60317-0-1 comprend la deuxième édition (1997)
[documents 55/559, 55/610/FDIS et 55/603, 55/630/RVD], son amendement 1 (1999)
[documents 55/688/FDIS et 55/715/RVD] et son amendement 2 (2005) [documents
55/956/FDIS et 55/970/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
60317-0-1 © IEC:1997+A1:1999+A2:2005 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –

Part 0-1: General requirements –

Enamelled round copper wire
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

This International Standard IEC 60317-0-1 has been prepared by IEC technical committee 55:
Winding wires.
This standard also contains all general requirements of enamelled round copper wires taken
from the IEC 60317 series issued in 1988.
This consolidated version of IEC 60317-0-1 consists of the second edition (1997)
[documents 55/559, 55/610/FDIS and 55/603, 55/630/RVD], its amendment 1 (1999)
[documents 55/688/FDIS and 55/715/RVD] and its amendment 2 (2005) [documents
55/956/FDIS and 55/970/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 2.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
– 6 – 60317-0-1  CEI:1997+A1:1999+A2:2005

Les annexes A, B et C et E sont données uniquement à titre d'information.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,

la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou

• amendée.
60317-0-1  IEC:1997+A1:1999+A2:2005 – 7 –

Annexes A, B and C and E are for information only.

The committee has decided that the contents of the base publication and its amendments will

remain unchanged until the maintenance result date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date,

the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or

• amended.
– 8 – 60317-0-1  CEI:1997+A1:1999+A2:2005

INTRODUCTION
La présente partie de la CEI 60317 constitue l'un des éléments d'une série traitant des fils

isolés utilisés dans les enroulements des appareils électriques. Cette série est composée de

trois groupes définissant respectivement:

1) Fils de bobinage – Méthodes d'essai (CEI 60851)

2) Spécifications pour les types particuliers de fils de bobinage (CEI 60317)

3) Conditionnement des fils de bobinage (CEI 60264).

60317-0-1  IEC:1997+A1:1999+A2:2005 – 9 –

INTRODUCTION
This part of IEC 60317 is one of a series that deals with insulated wires used for windings in

electrical equipment. The series has three groups describing:

1) Winding wires – Test methods (IEC 60851)

2) Specifications for particular types of winding wires (IEC 60317)

3) Packaging of winding wires (IEC 60264).

– 10 – 60317-0-1  CEI:1997+A1:1999+A2:2005

SPÉCIFICATIONS POUR TYPES PARTICULIERS DE FILS DE BOBINAGE –

Partie 0-1: Prescriptions générales –

Fil de section circulaire en cuivre émaillé

1 Domaine d'application
La présente Norme internationale spécifie les prescriptions générales pour les fils de bobinage
de section circulaire en cuivre émaillé avec ou sans une couche adhérente.
La gamme des diamètres nominaux des conducteurs est donnée dans la feuille de
spécification concernée.
Quand il est fait référence à un fil de bobinage conforme à la série CEI 60317 indiquée dans
l'article 2, les informations suivantes sont données dans la description:
– la référence de la spécification CEI;
– le diamètre nominal du conducteur en millimètres;
– le grade.
EXEMPLE: CEI 60317-1 – 0,500 Grade 2
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60172:1987, Méthode d'essai pour la détermination de l'indice de température des fils de
bobinage émaillés
CEI 60317-1:1990, Spécifications pour types particuliers de fils de bobinage – Partie 1: Fil de
section circulaire en cuivre émaillé avec acétal de polyvinyle, classe 105
CEI 60317-2:1990, Spécifications pour types particuliers de fils de bobinage – Partie 2: Fil de

section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 130, avec une couche
adhérente
CEI 60317-3:1990, Spécifications pour types particuliers de fils de bobinage – Partie 3: Fil de
section circulaire en cuivre émaillé avec polyester, classe 155
CEI 60317-4:1990, Spécifications pour types particuliers de fils de bobinage – Partie 4: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 130
CEI 60317-7:1990, Spécifications pour types particuliers de fils de bobinage – Partie 7: Fil de
section circulaire en cuivre émaillé avec polyimide, classe 220
CEI 60317-8:1990, Spécifications pour types particuliers de fils de bobinage – Partie 8: Fil de
section circulaire en cuivre émaillé avec polyesterimide, classe 180
CEI 60317-12:1990, Spécifications pour types particuliers de fils de bobinage – Partie 12:
Fil de section circulaire en cuivre émaillé avec acétal de polyvinyle, classe 120

60317-0-1  IEC:1997+A1:1999+A2:2005 – 11 –

SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –

Part 0-1: General requirements –

Enamelled round copper wire
1 Scope
This International Standard specifies the general requirements of enamelled round copper
winding wires with or without a bonding layer.
The range of nominal conductor diameters is given in the relevant specification sheet.
When reference is made to a winding wire according to a standard of the IEC 60317 series
mentioned under clause 2, the following information is given in the description:
– reference to IEC specification;
– nominal conductor diameter in millimetres;
– grade.
EXAMPLE: IEC 60317-1 – 0,500 Grade 2
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60172:1987, Test procedure for the determination of the temperature index of enamelled
winding wires
IEC 60317-1:1990, Specifications for particular types of winding wires – Part 1: Polyvinyl acetal
enamelled round copper wire, class 105
IEC 60317-2:1990, Specifications for particular types of winding wires – Part 2: Solderable
polyurethane enamelled round copper wire, class 130, with a bonding layer

IEC 60317-3:1990, Specifications for particular types of winding wires – Part 3: Polyester
enamelled round copper wire, class 155
IEC 60317-4:1990, Specifications for particular types of winding wires – Part 4: Solderable
polyurethane enamelled round copper wire, class 130
IEC 60317-7:1990, Specifications for particular types of winding wires – Part 7: Polyimide
enamelled round copper wire, class 220
IEC 60317-8:1990, Specifications for particular types of winding wires – Part 8: Polyesterimide
enamelled round copper wire, class 180
IEC 60317-12:1990, Specifications for particular types of winding wires – Part 12: Polyvinyl
acetal enamelled round copper wire, class 120

– 12 – 60317-0-1  CEI:1997+A1:1999+A2:2005

CEI 60317-13:1990, Spécifications pour types particuliers de fils de bobinage – Partie 13:
Fil de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche

polyamide-imide, classe 200
CEI 60317-19:1990, Spécifications pour types particuliers de fils de bobinage – Partie 19:

Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable et avec surcouche

polyamide, classe 130
CEI 60317-20:1990, Spécifications pour types particuliers de fils de bobinage – Partie 20:
Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 155

CEI 60317-21:1990, Spécifications pour types particuliers de fils de bobinage – Partie 21:

Fil de section circulaire en cuivre émaillé avec polyuréthanne brasable et avec surcouche
polyamide, classe 155
CEI 60317-22:1990, Spécifications pour types particuliers de fils de bobinage – Partie 22:
Fil de section circulaire en cuivre émaillé avec polyester ou polyesterimide et avec surcouche
polyamide, classe 180
CEI 60317-23:1990, Spécifications pour types particuliers de fils de bobinage – Partie 23:
Fil de section circulaire en cuivre émaillé avec polyesterimide brasable, classe 180
CEI 60317-26:1990, Spécifications pour types particuliers de fils de bobinage – Partie 26:
Fil de section circulaire en cuivre émaillé avec polyamide-imide, classe 200
CEI 60317-34:1990, Spécifications pour types particuliers de fils de bobinage – Partie 34:
Fil de section circulaire en cuivre émaillé avec polyester, classe 130
CEI 60317-35, Spécifications pour types particuliers de fils de bobinage – Partie 35: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 155, avec une couche
adhérente
CEI 60317-36, Spécifications pour types particuliers de fils de bobinage – Partie 36: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 180, avec une couche
adhérente
CEI 60317-37, Spécifications pour types particuliers de fils de bobinage – Partie 37: Fil de
section circulaire en cuivre émaillé avec polyesterimide brasable, classe 180, avec une couche
adhérente
CEI 60317-38, Spécifications pour types particuliers de fils de bobinage – Partie 38: Fil de
section circulaire en cuivre émaillé avec polyester ou polyestrimide avec surcouche polyamide-
imide brasable, classe 200, avec une couche adhérente
CEI 60317-42, Spécifications pour types particuliers de fils de bobinage – Partie 42: Fil de

section circulaire en cuivre émaillé avec polyester-amide-imide, classe 200
CEI 60317-45, Spécifications pour types particuliers de fils de bobinage – Partie 45: Fil de
section circulaire en cuivre émaillé avec polyester, classe 130
CEI 60317-46, Spécifications pour types particuliers de fils de bobinage – Partie 46: Fil de
section circulaire en cuivre émaillé avec polyimide aromatique, classe 240
CEI 60317-51, Spécifications pour types particuliers de fils de bobinage – Partie 51: Fil de
section circulaire en cuivre émaillé avec polyuréthanne brasable, classe 180
CEI 60317-54, Spécifications pour types particuliers de fils de bobinage – Partie 54: Fil de
section circulaire en cuivre émaillé avec polyuréthanne, classe 155L
CEI 60851 (toutes les parties), Fils de bobinage – Méthodes d'essai
ISO 3: 1973, Nombres normaux – Séries de nombres normaux

60317-0-1  IEC:1997+A1:1999+A2:2005 – 13 –

IEC 60317-13:1990, Specifications for particular types of winding wires – Part 13: Polyester or
polyesterimide overcoated with polyamide-imide, enamelled round copper wire, class 200

IEC 60317-19:1990, Specifications for particular types of winding wires – Part 19: Solderable

polyurethane overcoated with polyamide enamelled round copper wire, class 130

IEC 60317-20:1990, Specifications for particular types of winding wires – Part 20: Solderable

polyurethane enamelled round copper wire, class 155

IEC 60317-21:1990, Specifications for particular types of winding wires – Part 21: Solderable

polyurethane overcoated with polyamide enamelled round copper wire, class 155

IEC 60317-22:1990, Specifications for particular types of winding wires – Part 22: Polyester or
polyesterimide enamelled round copper wire overcoated with polyamide, class 180
IEC 60317-23:1990, Specifications for particular types of winding wires – Part 23: Solderable
polyesterimide enamelled round copper wire, class 180
IEC 60317-26:1990, Specifications for particular types of winding wires – Part 26: Polyamide-
imide enamelled round copper wire, class 200
IEC 60317-34:1990, Specifications for particular types of winding wires – Part 34: Polyester
enamelled round copper wire, class 130
IEC 60317-35, Specifications for particular types of winding wires – Part 35: Solderable
polyurethane enamelled round copper wire, class 155, with a bonding layer
IEC 60317-36, Specifications for particular types of winding wires – Part 36: Solderable
polyesterimide enamelled round copper wire, class 180, with a bonding layer
IEC 60317-37, Specifications for particular types of winding wires – Part 37: Polyesterimide
enamelled round copper wire, class 180, with a bonding layer
IEC 60317-38, Specifications for particular types of winding wires – Part 38: Polyester or
polyesterimide overcoated with polyamide-imide enamelled round copper wire, class 200, with
a bonding layer
IEC 60317-42, Specifications for particular types of winding wires – Part 42: Polyester-amide-
imide enamelled round copper wire, class 200
IEC 60317-45, Specifications for particular types of winding wires – Part 45: Polyester
enamelled round copper wire, class 130
IEC 60317-46, Specifications for particular types of winding wires – Part 46: Aromatic polyimide
enamelled round copper wires, class 240

IEC 60317-51, Specifications for particular types of winding wires – Part 51: Solderable
polyurethane enamelled round copper wire, class 180
IEC 60317-54, Specifications for particular types of winding wires – Part 54: Polyester
enamelled round copper wire, class 155L
IEC 60851 (all parts), Winding wires – Test methods
ISO 3: 1973, Preferred numbers – Series of preferred numbers

– 14 – 60317-0-1  CEI:1997+A1:1999+A2:2005

3 Définitions et notes générales concernant les méthodes d'essai et l’aspect

3.1 Définitions
couche adhérente
matériau qui est déposé sur un fil émaillé et qui a la fonction particulière de coller les fils entre

eux
classe
performance thermique d'un fil de bobinage exprimée par l'indice de température et la

température de choc thermique
revêtement
matériau qui est déposé sur un conducteur ou sur un fil par des moyens appropriés, puis séché
et/ou cuit
conducteur
métal nu après enlèvement de l'isolant
craquelure
fente dans l'isolant qui rend visible le conducteur sous un grossissement donné
double revêtement
isolant constitué de deux matériaux différents, l'un en sous-couche et l'autre en surcouche
fil émaillé
fil revêtu d'un isolant fait d'une résine cuite
grade
gamme d'épaisseurs d'isolant d'un fil
isolant
revêtement ou enveloppe sur le conducteur qui a pour fonction particulière de supporter la
tension électrique
dimension nominale du conducteur
désignation de la taille du conducteur selon la CEI 60317
vision normale
vision parfaite, avec si nécessaire des lentilles correctives
revêtement unique
isolant constitué d'un seul matériau
fil de bobinage
fil utilisé pour fabriquer un bobinage qui fournit un champ magnétique
fil
conducteur revêtu ou enveloppé d'un isolant

60317-0-1  IEC:1997+A1:1999+A2:2005 – 15 –

3 Definitions and general general notes on methods of test and appearance

3.1 Definitions
bonding layer
a material which is deposited on an enamelled wire and which has the specific function of

bonding wires together
class
the thermal performance of a wire expressed by the temperature index and the heat shock

temperature
coating
a material which is deposited on a conductor or wire by a suitable means and then dried and/or
cured
conductor
the bare metal after removal of the insulation
crack
an opening in the insulation which exposes the conductor to view at the stated magnification
dual coating
an insulation composed of two different materials, an underlying and a superimposed coating
enamelled wire
a wire coated with an insulation of cured resin
grade
the range of thickness of the insulation of a wire
insulation
a coating or covering on the conductor with the specific function of withstanding voltage
nominal conductor dimension
the designation of the conductor size in accordance with IEC 60317
normal vision
20/20 vision, with corrective lenses, if necessary

sole coating
an insulation composed of one material
winding wire
a wire used for winding a coil to provide a magnetic field
wire
a conductor coated or covered with an insulation

– 16 – 60317-0-1  CEI:1997+A1:1999+A2:2005

3.2 Notes générales concernant les méthodes d'essai

Toutes les méthodes d'essai utilisées dans la présente norme figurent dans la CEI 60851.

Les numéros d'articles dans la présente norme sont identiques aux numéros d'essais

respectifs de la CEI 60851.
En cas de divergences entre la publication relative aux méthodes d'essai et la présente norme,

la CEI 60317-0-1 prévaut.
Dans le cas où aucune gamme des diamètres nominaux des conducteurs n'est donnée pour un

essai, l'essai s'applique à tous les diamètres nominaux des conducteurs couverts par la feuille
particulière.
Sauf spécification contraire, tous les essais doivent être effectués à une température comprise
entre 15 °C et 35 °C et une humidité relative de 45 % à 75 %. L'éprouvette doit, avant
exécution des mesures, être préconditionnée dans ces conditions atmosphériques pendant un
temps suffisant pour que l'éprouvette atteigne la stabilité.
Le fil à essayer doit être prélevé de son conditionnement de façon qu'il ne soit pas soumis à
une tension ou à des pliages inutiles. Avant chaque essai, il convient d'éliminer une longueur
de fil suffisante pour être sûr que les échantillons ne comportent aucun fil endommagé.
3.3 Aspect
Le film isolant doit être lisse et continu, exempt de rayures, de bulles ou de tout autre matériel
étranger lorsqu'il est examiné à l'œil nu quand il est enroulé sur la bobine d’origine.
En cas d'accord entre l'utilisateur et le fournisseur, un grossissement de 6× à 10× doit être
utilisé pour examiner les fils ayant un diamètre nominal inférieur à 0,1 mm.
4 Dimensions
4.1 Diamètre du conducteur
La série des diamètres nominaux des conducteurs préférentiels doit correspondre à la série
R 20 de l'ISO 3. Les valeurs réelles et leurs tolérances sont données dans les tableaux 1 et 2.
L'utilisateur peut choisir des diamètres intermédiaires pour des raisons techniques. Ces
diamètres nominaux des conducteurs intermédiaires doivent être choisis dans la série R 40 de

l'ISO 3. Les valeurs réelles et leurs tolérances sont données dans l'annexe A.
Le diamètre du conducteur ne doit pas s'écarter du diamètre nominal d'une valeur supérieure à
la tolérance donnée dans les tableaux 1 ou 2.
NOTE Pour les fils de diamètre nominal du conducteur jusqu'à et y compris 0,063 mm, voir le tableau 3.

60317-0-1  IEC:1997+A1:1999+A2:2005 – 17 –

3.2 General notes on methods of test

All methods of test to be used for this standard are given in IEC 60851.

The clause numbers used in this standard are identical w
...
