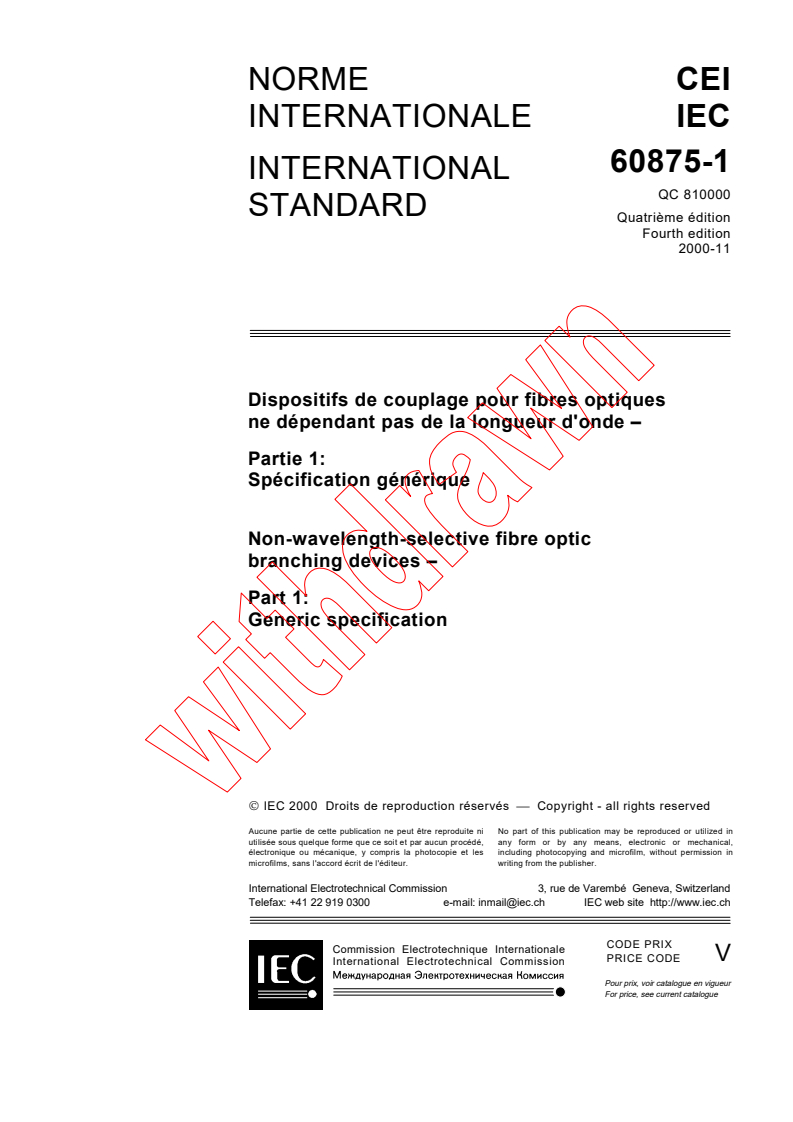

IEC 60875-1:2000

NORME CEI
INTERNATIONALE IEC
60875-1
INTERNATIONAL
QC 810000
STANDARD
Quatrième édition
Fourth edition
2000-11
Dispositifs de couplage pour fibres optiques
ne dépendant pas de la longueur d'onde –
Partie 1:
Spécification générique
Non-wavelength-selective fibre optic
branching devices –
Part 1:
Generic specification
Numéro de référence
Reference number
CEI/IEC 60875-1:2000

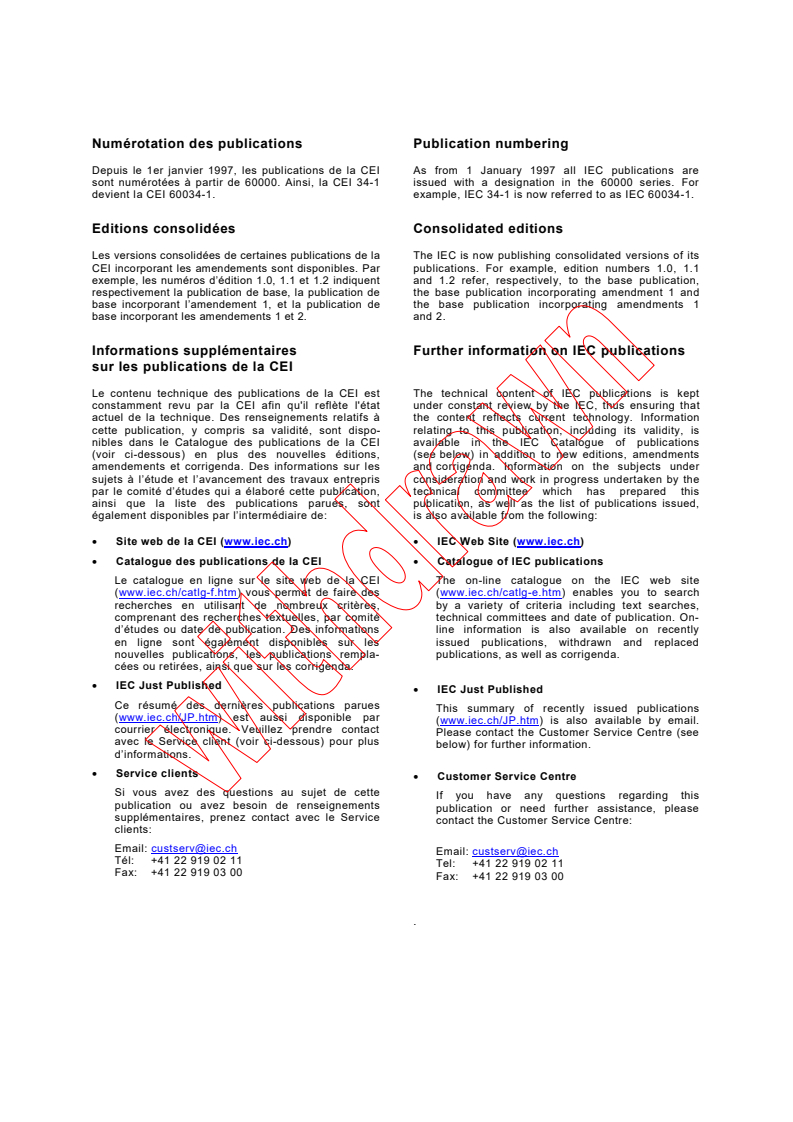

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60875-1
INTERNATIONAL
QC 810000
STANDARD
Quatrième édition
Fourth edition
2000-11
Dispositifs de couplage pour fibres optiques
ne dépendant pas de la longueur d'onde –
Partie 1:
Spécification générique
Non-wavelength-selective fibre optic
branching devices –
Part 1:
Generic specification
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
V
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60875-1 © CEI:2000

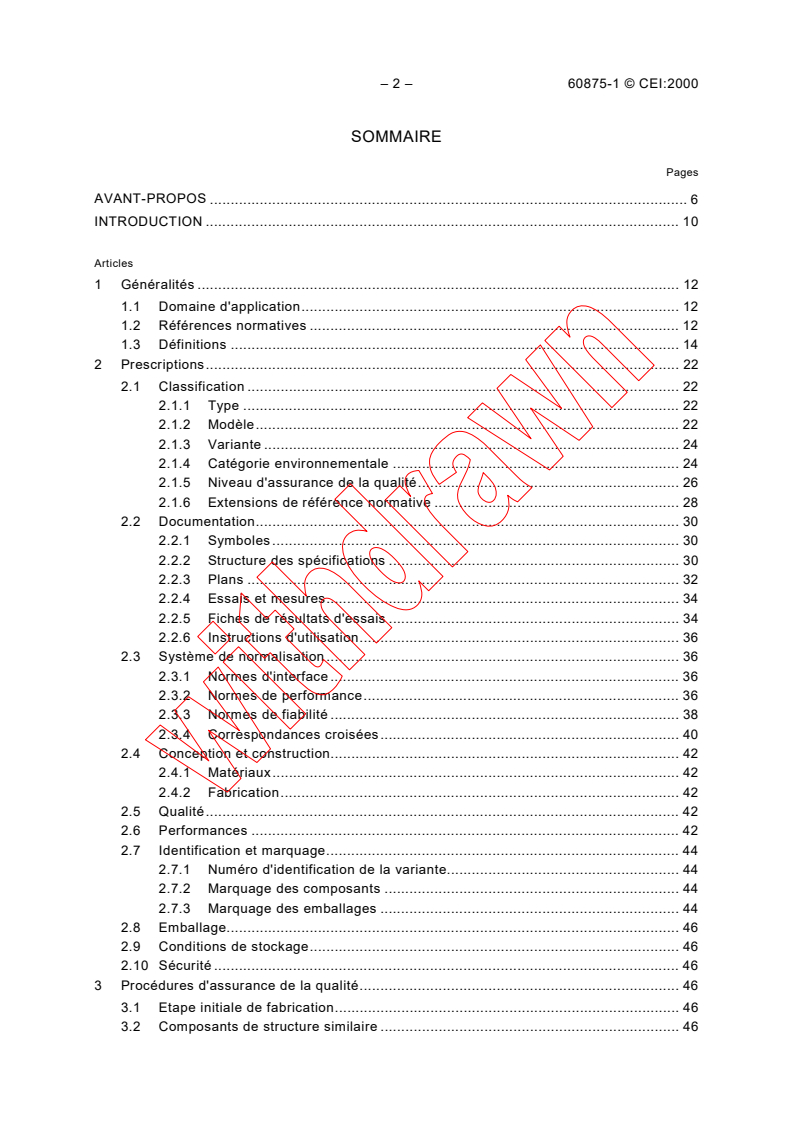

SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION . 10

Articles
1 Généralités .12

1.1 Domaine d'application. 12
1.2 Références normatives . 12
1.3 Définitions . 14
2 Prescriptions.22
2.1 Classification . 22
2.1.1 Type . 22
2.1.2 Modèle. 22
2.1.3 Variante . 24
2.1.4 Catégorie environnementale . 24
2.1.5 Niveau d'assurance de la qualité. 26
2.1.6 Extensions de référence normative . 28
2.2 Documentation. 30
2.2.1 Symboles . 30
2.2.2 Structure des spécifications . 30
2.2.3 Plans . 32
2.2.4 Essais et mesures. 34
2.2.5 Fiches de résultats d'essais . 34
2.2.6 Instructions d'utilisation. 36
2.3 Système de normalisation. 36
2.3.1 Normes d'interface. 36
2.3.2 Normes de performance. 36
2.3.3 Normes de fiabilité . 38
2.3.4 Correspondances croisées. 40
2.4 Conception et construction. 42
2.4.1 Matériaux. 42

2.4.2 Fabrication. 42
2.5 Qualité. 42
2.6 Performances . 42
2.7 Identification et marquage. 44
2.7.1 Numéro d'identification de la variante. 44
2.7.2 Marquage des composants . 44
2.7.3 Marquage des emballages . 44
2.8 Emballage. 46
2.9 Conditions de stockage. 46
2.10 Sécurité . 46
3 Procédures d'assurance de la qualité. 46
3.1 Etape initiale de fabrication. 46
3.2 Composants de structure similaire . 46

60875-1 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION . 11

Clause
1 General. 13

1.1 Scope . 13
1.2 Normative references. 13
1.3 Definitions. 15
2 Requirements. 23
2.1 Classification . 23
2.1.1 Type . 23
2.1.2 Style . 23
2.1.3 Variant . 25
2.1.4 Environmental category . 25
2.1.5 Assessment level . 27
2.1.6 Normative reference extensions . 29
2.2 Documentation. 31
2.2.1 Symbols . 31
2.2.2 Specification system. 31
2.2.3 Drawings. 33
2.2.4 Tests and measurements . 35
2.2.5 Test data sheets . 35
2.2.6 Instructions for use. 37
2.3 Standardization system . 37
2.3.1 Interface standards . 37
2.3.2 Performance standards . 37
2.3.3 Reliability standards . 39
2.3.4 Interlinking . 41
2.4 Design and construction. 43
2.4.1 Materials . 43
2.4.2 Workmanship. 43
2.5 Quality . 43
2.6 Performance . 43
2.7 Identification and marking . 45
2.7.1 Variant identification number . 45
2.7.2 Component marking . 45
2.7.3 Package marking . 45
2.8 Packaging. 47
2.9 Storage conditions . 47
2.10 Safety . 47
3 Quality assessment procedures. 47
3.1 Primary stage of manufacture. 47
3.2 Structurally similar components. 47

– 4 – 60875-1 © CEI:2000
Articles Pages
3.3 Procédures d'homologation. 48

3.3.1 Procédure par échantillonnage fixe . 48

3.3.2 Procédure de contrôle lot par lot et périodique . 48

3.3.3 Eprouvette d'homologation. 48

3.3.4 Nombre d'échantillons. 50

3.3.5 Préparation des spécimens . 50

3.3.6 Essais d'homologation . 50

3.3.7 Défaillances d'homologation. 50

3.3.8 Maintenance des homologations . 50
3.3.9 Rapport de qualification . 52
3.4 Contrôle de conformité de la qualité. 52
3.4.1 Contrôle lot par lot . 52
3.4.2 Contrôle périodique. 52
3.5 Rapport certifié de conformité des lots acceptés . 54
3.6 Livraisons différées. 56
3.7 Livraison autorisée avant la fin des essais du groupe B . 56
3.8 Autres méthodes d'essais autorisées . 56
3.9 Paramètres non vérifiés . 56
Annexe A (informative)  Exemples de types de dispositifs de couplage pour fibres optiques . 58
Bibliographie . 66

60875-1 © IEC:2000 – 5 –
Clause Page
3.3 Qualification approval procedures . 49

3.3.1 Fixed sample procedure . 49

3.3.2 Lot-by-lot and periodic procedure . 49

3.3.3 Qualifying specimen . 49

3.3.4 Sample size . 51

3.3.5 Preparation of specimens . 51

3.3.6 Qualification testing. 51

3.3.7 Qualification failures. 51
3.3.8 Maintenance of qualification approval . 51
3.3.9 Qualification report. 53
3.4 Quality conformance inspection. 53
3.4.1 Lot-by-lot inspection . 53
3.4.2 Periodic inspection . 53
3.5 Certified records of released lots. 55
3.6 Delayed deliveries. 57
3.7 Delivery release before completion of group B tests. 57
3.8 Alternative test methods. 57
3.9 Unchecked parameters . 57
Annex A (informative) Examples of fibre optic branching device types . 59
Bibliography . . 67

– 6 – 60875-1 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

__________
DISPOSITIFS DE COUPLAGE POUR FIBRES OPTIQUES

NE DÉPENDANT PAS DE LA LONGUEUR D'ONDE –

Partie 1: Spécification générique

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible, un accord international sur les sujets examinés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d'études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n'a fixé aucune procédure concernant le marquage comme indication d'approbation et sa responsabilité
n'est pas engagée quand un matériel est déclaré conforme à l'une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60875-1 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Cette quatrième édition annule et remplace la troisième édition parue en 1996 et constitue
une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1361/FDIS 86B/1401/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le numéro QC qui figure sur la page de couverture de cette publication est le numéro de
spécification dans le système CEI d'assurance de la qualité des composants électroniques
(IECQ).
60875-1 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

__________
NON-WAVELENGTH-SELECTIVE FIBRE OPTIC

BRANCHING DEVICES –
Part 1: Generic specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60875-1 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
This fourth edition cancels and replaces the third edition, published in 1996, and constitutes a
technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
86B/1361/FDIS 86B/1401/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The QC number that appears on the front cover of this publication is the specification number
in the IEC Quality Assessment System for Electronic Components (IECQ).

– 8 – 60875-1 © CEI:2000
L’annexe A est donnée uniquement à titre d'information.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008.

A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
60875-1 © IEC:2000 – 9 –
Annex A is for information only.

The committee has decided that the contents of this publication will remain unchanged

until 2008. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 10 – 60875-1 © CEI:2000
INTRODUCTION
La présente partie de la CEI 60875 est divisée en trois articles:

1 Généralités
2 Prescriptions
3 Procédures d'assurance de la qualité

Le premier article contient des informations générales qui ont trait à cette spécification

générique.
Le deuxième article contient l'ensemble des prescriptions auxquelles satisferont les dispositifs
de couplage concernés par la présente norme. Les prescriptions relatives à la classification, à
la structure des spécifications de la CEI, à la documentation, aux matériaux, à la qualité
d'exécution, à la qualité, au fonctionnement, à l'identification et à l'emballage sont traitées
dans cet article.
Le troisième article contient l'ensemble des procédures qui seront suivies pour un contrôle
correct de la qualité des produits concernés par la présente norme.
NOTE Les procédures d'essai et de mesure sont décrites dans la CEI 61300-1, la CEI 61300-2 et la CEI 61300-3.

60875-1 © IEC:2000 – 11 –
INTRODUCTION
This part of IEC 60875 is divided into three clauses:

1 General
2 Requirements
3 Quality assessment procedures

The first clause contains general information pertaining to this generic specification.

The second clause contains all the requirements to be met by branching devices covered by
this standard. These include classification, IEC specification system, documentation, materials,
workmanship, quality, performance, identification, and packaging.
The third clause contains those procedures which need to be followed for proper quality
assessment of products as covered by this standard.
NOTE Test and measurement procedures are described in IEC 61300-1, IEC 61300-2 and IEC 61300-3.

– 12 – 60875-1 © CEI:2000
DISPOSITIFS DE COUPLAGE POUR FIBRES OPTIQUES

NE DÉPENDANT PAS DE LA LONGUEUR D'ONDE –

Partie 1: Spécification générique

1 Généralités
1.1 Domaine d'application
La présente partie de la CEI 60875 s'applique aux dispositifs de couplage pour fibres
optiques qui ne dépendent pas de la longueur d'onde. Tous présentent les caractéristiques
suivantes:
– ils sont passifs au sens où ils ne contiennent aucun élément optoélectronique ou
transducteur;
– ils ont trois portes ou plus pour l'entrée et/ou la sortie de la puissance optique, et ils
partagent la puissance optique parmi ces portes selon une modalité spécifiée;
– les portes sont des fibres optiques ou des connecteurs à fibres optiques.
La présente norme établit des prescriptions uniformes relatives aux:
– prescriptions des dispositifs de couplage;
– procédures d'assurance de la qualité.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60875.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
partie de la CEI 60875 sont invitées à rechercher la possibilité d’appliquer les éditions les
plus récentes des normes indiquées ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de la CEI et de l’ISO
possèdent le registre des Normes internationales en vigueur.
CEI QC 001001:1998, Système CEI d'Assurance de la Qualité des Composants Electroniques
(IECQ) – Règles fondamentales
CEI QC 001002 (toutes les parties), IEC Quality Assessment System for Electronic
Components (IECQ) – Rules of Procedure (anglais seulement)

CEI 60027 (toutes les parties), Symboles littéraux à utiliser en électrotechnique
CEI 60050(731):1991, Vocabulaire électrotechnique international (VEI) – Chapitre 731:
Télécommunications par fibres optiques
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60617 (toutes les parties), Symboles graphiques pour schémas
CEI 60695-2-2:1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai –
Section 2: Essai au brûleur-aiguille
CEI 60825 (toutes les parties), Sécurité des appareils à laser

60875-1 © IEC:2000 – 13 –
NON-WAVELENGTH-SELECTIVE FIBRE OPTIC

BRANCHING DEVICES –
Part 1: Generic specification
1 General
1.1 Scope
This part of IEC 60875 applies to non-wavelength-selective fibre optic branching devices, all
exhibiting the following features:
– they are passive, in that they contain no optoelectronic or other transducing elements;
– they have three or more ports for the entry and/or exit of optical power, and share optical
power among these ports in a predetermined fashion;
– the ports are optical fibres, or optical fibre connectors.
This standard establishes uniform requirements for the following:
– branching devices requirements;
– quality assessment procedures.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60875. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60875 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC QC 001001:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Basic Rules
IEC QC 001002 (all parts), IEC Quality Assessment System for Electronic Components (IECQ) –
Rules of Procedure
IEC 60027 (all parts), Letter symbols to be used in electrical technology

IEC 60050(731):1991, International Electrotechnical Vocabulary (IEV) – Chapter 731: Optical
fibre communication
IEC 60410:1973, Sampling plans and procedures for inspection by attributes
IEC 60617 (all parts), Graphical symbols for diagrams
IEC 60695-2-2:1991, Fire hazard testing – Part 2: Test methods – Section 2: Needle-flame test
IEC 60825 (all parts), Safety of laser products

– 14 – 60875-1 © CEI:2000
CEI 60875-1-1:1996, Dispositifs de couplage pour fibres optiques – Partie 1-1: Spécification

particulière cadre
CEI 61300-1, Dispositifs d'interconnexion et composants passifs à fibre optiques – Méthodes

fondamentales d'essais et de mesures – Partie 1: Généralités et guide

CEI 61300-2 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres

optiques – Méthodes fondamentales d'essais et de mesures – Partie 2: Essais

CEI 61300-3 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres

optiques – Méthodes fondamentales d'essais et de mesures – Partie 3: Examens et mesures
1)
CEI 61748: Certification de ligne de fabrication pour MCM
Guide 102 de la CEI:1996, Composants électroniques – Structure des spécifications pour
l'assurance de la qualité (homologation et agrément de savoir-faire)
ISO 129:1985, Dessins techniques – Cotations – Principes généraux, définitions, méthodes
d'exécution et indications spéciales
ISO 286-1:1988, Système ISO de tolérances et d'ajustements – Partie 1: Bases des
tolérances, écarts et ajustements
ISO 370:1975, Dimensions tolérancées – Conversion d'inches en millimètres et réciproquement
ISO/DIS 1101, Spécification géométrique des produits – Tolérancement géométrique–
1)
Généralités, définitions, symboles, indications sur les dessins
ISO 8601:1988, Eléments de données et formats d'échange – Echange d'information –
Représentation de la date et de l'heure
1.3 Définitions
Pour les besoins de la présente partie de la CEI 60875, les définitions de la CEI 60050(731),
ainsi que les définitions suivantes, s'appliquent:
1.3.1
porte
fibre optique ou connecteur à fibre optique fixé à un composant passif pour coupler la

puissance optique en entrée (porte d'entrée) et/ou sortie (porte de sortie)
1.3.2
dispositif de couplage ne dépendant pas de la longueur d'onde
composant passif ayant trois accès ou plus qui fonctionne sur une gamme spécifiée de
longueurs d'ondes et distribue la puissance optique arrivant dans la porte d'entrée, à ses
portes de sortie d'une manière prédéterminée, sans amplification, commutation ou autre
modulation active
1.3.3
fibre optique amorce
fibre optique de courte longueur, jarretière ou câble, formant une porte optique pour un
composant à fibre optique
________
1)
A publier.
60875-1 © IEC:2000 – 15 –
IEC 60875-1-1:1996, Fibre optic branching devices – Part 1-1: Blank detail specification

IEC 61300-1, Fibre optic interconnecting devices and passive components – Basic test and

measurement procedures – Part 1: General and guidance

IEC 61300-2 (all parts), Fibre optic interconnecting devices and passive components – Basic

test and measurement procedures – Part 2: Tests

IEC 61300-3 (all parts), Fibre optic interconnecting devices and passive components – Basic

test and measurement procedures – Part 3: Examinations and measurements

1)
IEC 61748: Manufacturing line approval (QML) for MCM
IEC Guide 102:1996, Electronic components – Specification structures for quality assessment
(Qualification approval and capability approval)
ISO 129:1985, Technical drawings – Dimensioning – General principles, definitions, methods of
execution and special indications
ISO 286-1:1988, ISO system of limits and fits – Part 1: Bases of tolerances, deviations and fits
ISO 370:1975, Toleranced dimensions – Conversion from inches into millimetres and vice
versa
ISO/DIS 1101, Geometrical Product Specifications (GPS) – Geometrical tolerancing –
1)
Generalities, definitions, symbols, indication on drawings
ISO 8601:1988, Data elements and interchange formats – Information interchange –
Representation of dates and times
1.3 Definitions
For the purpose of this part of IEC 60875, the definitions given in IEC 60050(731) apply,
together with the following definitions:
1.3.1
port
optical or optical connector attached to a passive component for the entry (input port) and/or
exit (output port) of the optical power

1.3.2
non-wavelength-selective branching device
passive component possessing three or more ports which operates over a specified range of
wavelengths and shares the optical power coming into an input port among its output ports in a
predetermined fashion, without any amplification, switching, or other active modulation
1.3.3
optic pigtail
short length of jumper or cable forming an optical port for an optic component
________
1)
To be published.
– 16 – 60875-1 © CEI:2000
1.3.4
répartiteur
terme fréquemment utilisé comme synonyme pour un dispositif de couplage ne dépendant pas

de la longueur d'onde
NOTE Le terme est également utilisé pour définir une structure pour transférer la puissance optique entre deux

fibres ou entre un dispositif actif et une fibre.

1.3.5
répartiteur équilibré
répartiteur conçu et destiné à produire une puissance optique égale aux portes de sortie

1.3.6
répartiteur non équilibré
répartiteur conçu et destiné à produire une puissance optique différente aux portes de sortie
1.3.7
matrice de transfert
les propriétés optiques d'un dispositif de couplage ne dépendant pas de la longueur d'onde
pour fibres optiques peuvent être définies en termes d'une matrice n × n de coefficients, n
étant le nombre de portes, et les coefficients représentant la puissance optique fractionnée,
transférée entre les es désignées.
En général, la matrice de transfert T est la suivante:
t t ⋅ ⋅ ⋅ t
 
11 12 1n
 
t
 
⋅
 
T =
⋅ t 
ij
 
⋅
 
t t
 n1 nn 
 
où
t est le quotient de la puissance optique P sortant par la porte j par la puissance d'entrée
ij ij
P pénétrant par la porte i, c'est-à-dire:
i
t = P /P
i
ij ij
La matrice de transfert est utilisée pour classifier les différents types de dispositifs de
couplage ne dépendant pas de la longueur d'onde, précisés dans la présente spécification
générique.
Dans un dispositif de couplage ne dépendant pas de la longueur d'onde, les coefficients t
ij
peuvent être fonction de la longueur d'onde d'entrée, de la polarisation d'entrée ou de la
distribution de la puissance modale. Les valeurs de ces paramètres sont fournies par la
spécification particulière, si nécessaire.
Des dispositifs de couplage unimodaux ne dépendant pas de la longueur d'onde peuvent
fonctionner d'une manière cohérente avec plusieurs entrées. Par conséquent, les coefficients
de transfert peuvent être affectés par l'intensité et la phase relatives de puissances optiques
d'entrée cohérentes simultanées, à deux ou plusieurs portes.
1.3.8
coefficient de transfert
élément t de la matrice de transfert
ij
60875-1 © IEC:2000 – 17 –
1.3.4
splitter
term frequently used as a synonym for a non-wavelength-selective branching device

NOTE The term is also used to define a structure for transferring optical power between two fibres or between an

active device and a fibre.
1.3.5
balanced splitter
splitter designed and intended to produce equal optical power at the output ports

1.3.6
unbalanced splitter
splitter designed and intended to produce different optical power at the output ports
1.3.7
transfer matrix
optical properties of a non-wavelength-selective optic branching device can be defined in terms
of an n × n matrix of coefficients, n being the number of ports, with the coefficients
representing the fractional optical power transferred between designated ports
In general, the transfer matrix T is as follows:
t t ⋅ ⋅ ⋅ t 
11 12 1n
 
t
 
⋅
 
T =
 
⋅ t
ij
 
⋅
 
t t
 n1 nn 
 
where
t is the ratio of the optical power P transferred out of port j with respect to input power P
i
ij ij
into port i, that is:
t = P /P
i
ij ij
The transfer matrix is used to classify the different types of non-wavelength-selective
branching devices which are specified in this generic specification.
In a non-wavelength-selective branching device, the coefficients t may be a function of the
ij
input wavelength, input polarization or modal power distribution. The values of these

parameters are provided in the detail specification, when necessary.
Single-mode, non-wavelength-selective branching devices may operate in a coherent fashion
with respect to multiple inputs. Consequently, the transfer coefficients may be affected by the
relative phase and intensity of simultaneous coherent optical power inputs at two or more ports.
1.3.8
transfer coefficient
element t of the transfer matrix
ij
– 18 – 60875-1 © CEI:2000
1.3.9
matrice logarithmique de transfert

matrice logarithmique de transfert se présentant généralement de la manière suivante:

a a ⋅ ⋅ ⋅ a
 
11 12 1n
 
a
 
⋅
 
A =
⋅ a 
ij
 
⋅
 
a a
 n1 nn 
 
où
a est la réduction de la puissance optique en décibels à la porte de sortie j par rapport à la
ij
puissance unitaire à la porte d'entrée i, c'est-à-dire:
a = –10 log t
ij ij
où t est le coefficient de la matrice de transfert.
ij
1.3.10
affaiblissement
élément, a (où i ≠ j), de la matrice logarithmique de transfert. Il s'agit d'une diminution de la

ij
puissance optique entre une porte d'entrée et de sortie d'un composant passif exprimée en
décibels et définie comme suit:
a = –10 log (P /P )
1 0
où
P est la puissance optique injectée dans la porte d'entrée;
P est la puissance optique reçue de la porte de sortie.
1.3.11
puissance réfléchie
élément, a (où i = j), de la matrice logarithmique de transfert. Il s'agit de la part de puissance

ij
d'entrée qui est réfléchie à la porte d'entrée d'un composant passif. Elle est définie de la
manière suivante:
RL = –10 log (P /P )
1 0
où
P est la puissance optique injectée dans la porte d'entrée;
P est la puissance optique reçue en retour de la même porte.
1.3.12
portes de conduction
les deux portes i et j entre lesquelles t a une valeur nominale supérieure à zéro
ij
1.3.13
portes isolées
les deux portes i et j entre lesquelles t a une valeur nominale égale à zéro, et a possède
ij ij
une valeur nominale infinie
60875-1 © IEC:2000 – 19 –
1.3.9
logarithmic transfer matrix
in general, the logarithmic transfer matrix is as follows:

a a ⋅ ⋅ ⋅ a 
11 12 1n
 
a
 
⋅
 
A =
 
⋅ a
ij
 
⋅
 
a a
 n1 nn 
 
where
a is the optical power reduction in decibels out of port j with unit power into port i, that is:
ij
a = –10 log t
ij ij
where t is the transfer matrix coefficient.
ij
1.3.10
attenuation
element, a (where i ≠ j), of the logarithmic transfer matrix; reduction in optical power between

ij
an input and output port of a passive component expressed in decibels and defined as
a = –10
...
