IEC 60974-8:2004

NORME CEI
INTERNATIONALE
IEC
60974-8
INTERNATIONAL
Première édition
STANDARD
First edition
2004-01
Matériel de soudage à l'arc –
Partie 8:
Consoles de gaz pour soudage
et systèmes de coupage plasma
Arc welding equipment –
Part 8:
Gas consoles for welding and
plasma cutting systems
Numéro de référence
Reference number
CEI/IEC 60974-8:2004
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60974-8
INTERNATIONAL
Première édition
STANDARD
First edition
2004-01
Matériel de soudage à l'arc –
Partie 8:
Consoles de gaz pour soudage
et systèmes de coupage plasma
Arc welding equipment –
Part 8:
Gas consoles for welding and
plasma cutting systems
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
R
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60974-8  CEI:2004

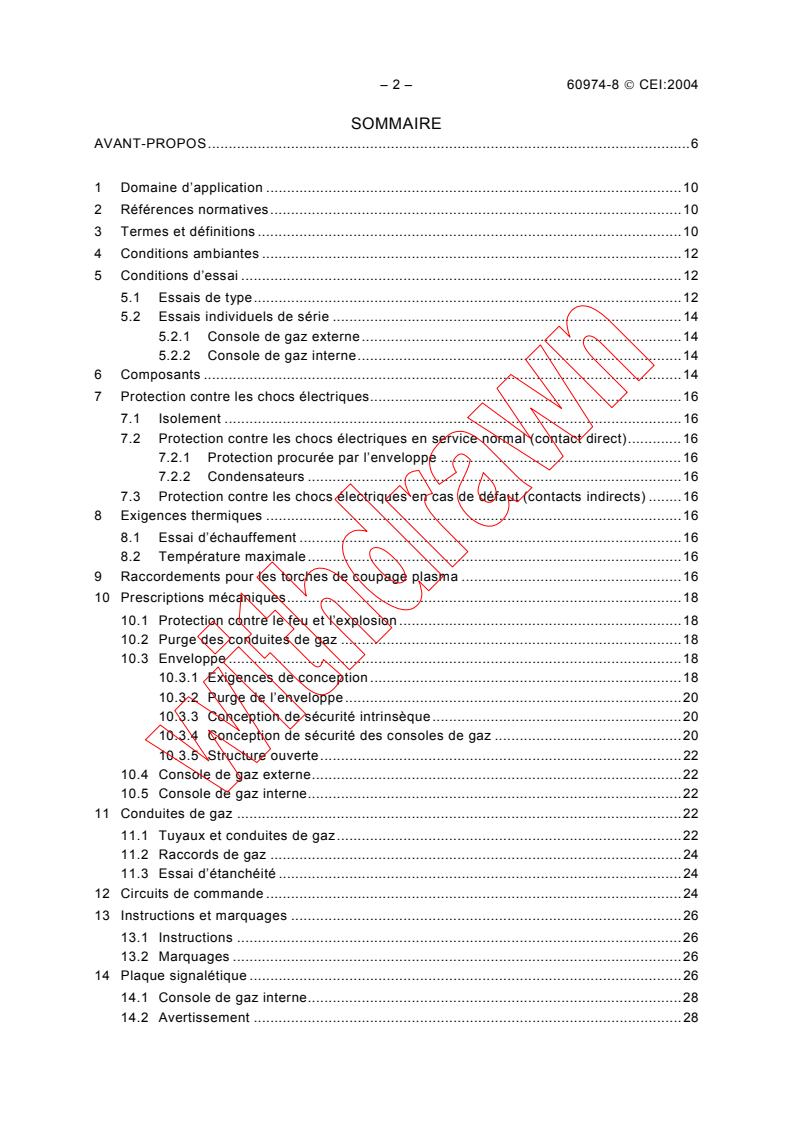

SOMMAIRE
AVANT-PROPOS.6

1 Domaine d’application.10

2 Références normatives.10

3 Termes et définitions .10

4 Conditions ambiantes.12

5 Conditions d’essai.12

5.1 Essais de type.12
5.2 Essais individuels de série .14
5.2.1 Console de gaz externe.14
5.2.2 Console de gaz interne.14
6 Composants.14
7 Protection contre les chocs électriques.16
7.1 Isolement.16
7.2 Protection contre les chocs électriques en service normal (contact direct).16
7.2.1 Protection procurée par l’enveloppe .16
7.2.2 Condensateurs.16
7.3 Protection contre les chocs électriques en cas de défaut (contacts indirects) .16
8 Exigences thermiques.16
8.1 Essai d’échauffement.16
8.2 Température maximale.16
9 Raccordements pour les torches de coupage plasma .16
10 Prescriptions mécaniques.18
10.1 Protection contre le feu et l’explosion .18
10.2 Purge des conduites de gaz .18
10.3 Enveloppe.18
10.3.1 Exigences de conception.18
10.3.2 Purge de l’enveloppe.20
10.3.3 Conception de sécurité intrinsèque.20
10.3.4 Conception de sécurité des consoles de gaz .20
10.3.5 Structure ouverte.22
10.4 Console de gaz externe.22

10.5 Console de gaz interne.22
11 Conduites de gaz .22
11.1 Tuyaux et conduites de gaz.22
11.2 Raccords de gaz .24
11.3 Essai d’étanchéité.24
12 Circuits de commande.24
13 Instructions et marquages .26
13.1 Instructions.26
13.2 Marquages.26
14 Plaque signalétique.26
14.1 Console de gaz interne.28
14.2 Avertissement.28

60974-8  IEC:2004 – 3 –
CONTENTS
FOREWORD.7

1 Scope.11

2 Normative references.11

3 Terms and definitions .11

4 Environmental conditions.13

5 Test conditions.13

5.1 Type tests.13
5.2 Routine tests.15
5.2.1 External gas console.15
5.2.2 Internal gas console.15
6 Components.15
7 Protection against electric shock .17
7.1 Insulation.17
7.2 Protection against electric shock in normal service (direct contact) .17
7.2.1 Protection provided by the enclosure.17
7.2.2 Capacitors.17
7.3 Protection against electric shock in case of a fault condition (indirect contact) .17
8 Thermal requirements.17
8.1 Heating test.17
8.2 Maximum temperature.17
9 Connections for plasma cutting torches .17
10 Mechanical requirements.19
10.1 Protection against fire or explosion.19
10.2 Gas line purging .19
10.3 Enclosure.19
10.3.1 Design requirements.19
10.3.2 Enclosure purging.21
10.3.3 Intrinsically safe design.21
10.3.4 Safe design of gas console.21
10.3.5 Open structure.23

10.4 External gas console.23
10.5 Internal gas console.23
11 Gas lines.23
11.1 Gas hoses and tubing.23
11.2 Gas fittings.25
11.3 Leak test.25
12 Control circuits.25
13 Instructions and markings.27
13.1 Instructions.27
13.2 Marking.27
14 Rating plate.27
14.1 Internal gas console.29
14.2 Warning.29

– 4 – 60974-8  CEI:2004
Annexe A (informative) Diagramme de système plasma mécanisé .30

Annexe B (informative) Appareils électriques pour consoles de gaz (explosion

potentielle).32

Annexe C (informative) Exemple de plaque signalétique.36

Bibliographie.38

Figure A.1 − Exemple d’un système plasma mécanisé .30

Figure B.1 – Exemple de console de gaz interne .34

Figure C.1 – Principe de la plaque signalétique .36

Tableau 1 – Code couleur et marquage .24

60974-8  IEC:2004 – 5 –
Annex A (informative) Mechanized plasma system diagram .31

Annex B (informative) Electrical apparatus for gas consoles (potential explosion).33

Annex C (informative) Example of a rating plate .37

Bibliography.39

Figure A.1 – Example of a mechanized plasma system .31

Figure B.1 – Example of an internal gas console.35

Figure C.1 – Principle of a rating plate.37

Table 1 – Colour coding and marking.25

– 6 – 60974-8  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
MATÉRIEL DE SOUDAGE À L'ARC –
Partie 8: Consoles de gaz pour soudage

et systèmes de coupage plasma
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 60974-8 a été établie par le comité d'études 26 de la CEI:
Soudage électrique.
Cette norme doit être lue avec la CEI 60974-1.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
26/272/FDIS 26/279/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

60974-8  IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
ARC WELDING EQUIPMENT –
Part 8: Gas consoles for welding and plasma cutting systems

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising

all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60974-8 has been prepared by IEC technical committee 26:
Electric welding.
This standard is to be used in conjunction with IEC 60974-1.
The text of this standard is based on the following documents:
FDIS Report on voting
26/272/FDIS 26/279/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

– 8 – 60974-8  CEI:2004
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006.
A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
60974-8  IEC:2004 – 9 –
The committee has decided that the contents of this publication will remain unchanged until
2006. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 10 – 60974-8  CEI:2004
MATÉRIEL DE SOUDAGE À L’ARC –
Partie 8: Consoles de gaz pour soudage

et systèmes de coupage plasma
1 Domaine d’application
La présente partie de la CEI 60974 spécifie les exigences de sécurité et de performance pour
les consoles de gaz destinées à être utilisées avec des gaz combustibles ou de l'oxygène.
Ces consoles de gaz sont conçues pour être utilisées pour le soudage à l’arc, le coupage
plasma, le gougeage et autres techniques connexes dans des atmosphères non explosives.
La console de gaz peut être externe ou interne à l’enveloppe de la source de courant. Dans
ce dernier cas, la présente norme s’applique également à la source de courant.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent
document. Pour les références datées, seule l’édition citée s’applique. Pour les références
non datées, la dernière édition du document référencé (y compris tous les amendements)
s’applique.
CEI 60050-151:2001, Vocabulaire Electrotechnique International (VEI) – Partie 151:
Dispositifs électriques et magnétiques
CEI 60079-10:2002, Matériel électrique pour atmosphères explosives gazeuses – Partie 10:
Classement des emplacements dangereux
CEI 60079-11:1999, Matériel électrique pour atmosphères explosives gazeuses – Partie 11:
Sécurité intrinsèque «i»
CEI 60079-14:2002, Matériel électrique pour atmosphères explosives gazeuses – Partie 14:
Installations électriques dans les emplacements dangereux (autres que les mines)
CEI 60529:1989, Degrés de protection procurés par les enveloppes (code IP)
CEI 60974-1:1998, Matériel de soudage électrique − Partie 1: Sources de courant pour
soudage
Amendement 1 (2000)
Amendement 2 (2003)
3 Termes et définitions
Pour les besoins du document présent, les définitions contenues dans la CEI 60050-151, la
CEI 60974-1 ainsi que les termes et définitions suivants s’appliquent.
3.1
console de gaz
dispositif destiné à acheminer les gaz vers une torche, dans lequel tous les appareils
électriques pour le contrôle direct du débit de gaz (par exemple, soupapes à solénoïde,
soupapes de réglage, etc.) et les gaz sont contenus dans la même enceinte, des enceintes
séparées ou sont hors enceintes

60974-8  IEC:2004 – 11 –
ARC WELDING EQUIPMENT –
Part 8: Gas consoles for welding and plasma cutting systems

1 Scope
This part of IEC 60974 specifies safety and performance requirements for gas consoles

intended to be used with combustible gases or oxygen. These gas consoles are designed to
supply gases for use in arc welding, plasma cutting, gouging and allied processes in non-
explosive atmospheres.
The gas console can be external or internal to the power source enclosure. In the latter case,
this standard also applies to the power source.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-151:2001, International Electrotechnical Vocabulary (IEV) – Part 151: Electrical
and magnetic devices
IEC 60079-10:2002, Electrical apparatus for explosive gas atmospheres – Part 10:
Classification of hazardous areas
IEC 60079-11:1999, Electrical apparatus for explosive gas atmospheres – Part 11: Intrinsic
safety “i”
IEC 60079-14:2002, Electrical apparatus for explosive gas atmospheres − Part 14: Electrical
installations in hazardous areas (other than mines)
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60974-1:1998, Arc welding equipment − Part 1: Welding power sources
Amendment 1 (2000)
Amendment 2 (2003)
3 Terms and definitions
For the purposes of this document, definitions contained in IEC 60050-151, IEC 60974-1, and
the following terms and definitions apply.
3.1
gas console
device for routing gases to a torch where all electrical apparatus for direct gas-flow control
(for example, solenoid valves, metering valves, etc.) and gases are contained in the same
enclosure, separate enclosure, or no enclosure

– 12 – 60974-8  CEI:2004
3.2
limite inférieure d’explosivité (LIE)

concentration dans l’air d’un gaz ou d’une vapeur inflammable en dessous de laquelle

l’atmosphère de gaz n’est pas explosive

[VEI 426-02-09, modifié] [1]
3.3
limite supérieure d’explosivité (LSE)

concentration dans l’air d’un gaz ou d’une vapeur inflammable en dessus de laquelle

l’atmosphère de gaz n’est pas explosive

[VEI 426-02-10, modifié]
3.4
sécurité intrinsèque
incapacité de provoquer une inflammation d’une atmosphère de gaz explosive
[CEI 60079-11, définition 3.1, modifiée]
3.5
console de gaz externe
console de gaz non incorporée dans la source de courant
3.6
console de gaz interne
console de gaz incorporée dans la source de courant
3.7
condition de premier défaut
condition dans laquelle un moyen de protection contre les dangers est défectueux
NOTE Lorsqu’une condition de premier défaut résulte dans une autre condition de premier défaut, les deux
défaillances sont considérées comme une condition de premier défaut.
[CEI 61010-1, définition 3.5.11, modifiée] [7]
4 Conditions ambiantes
Comme spécifiées à l’Article 4 de la CEI 60974-1.
5 Conditions d’essai
Comme spécifiées à l’Article 5 de la CEI 60974-1.
5.1 Essais de type
Comme spécifiés en 5.1 de la CEI 60974-1.
Les autres essais inclus dans la présente norme peuvent être effectués dans n’importe quel
ordre approprié.
———————
Les chiffres entre crochets renvoient à la bibliographie.

60974-8  IEC:2004 – 13 –
3.2
lower explosion limit (LEL)
concentration of flammable gas or vapour in air, below which the gas atmosphere is not

explosive
[IEV 426-02-09, modified] [1]
3.3
upper explosion limit (UEL)
concentration of flammable gas or vapour in air, above which the gas atmosphere is not

explosive
[IEV 426-02-10, modified]
3.4
intrinsically safe
not capable of causing ignition of a given explosive gas atmosphere
[IEC 60079-11, definition 3.1, modified]
3.5
external gas console
gas console not incorporated in a power source
3.6
internal gas console
gas console incorporated in a power source
3.7
single-fault condition
condition in which one means for protection against hazard is defective
NOTE If a singe-fault condition results unavoidably in another single-fault condition, the two failures are
considered as one single-fault condition.
[IEC 61010-1, definition 3.5.11, modified] [7]
4 Environmental conditions
As specified in IEC 60974-1, Clause 4.
5 Test conditions
As specified in IEC 60974-1, Clause 5.
5.1 Type tests
As specified in IEC 60974-1, 5.1.
The other tests included in this standard may be carried out in any convenient sequence.
———————
Figures in square brackets refer to the bibliography.

– 14 – 60974-8  CEI:2004
5.2 Essais individuels de série

5.2.1 Console de gaz externe
Tous les essais individuels de série doivent être effectués sur chaque console externe dans

l’ordre suivant:
a) examen visuel général (voir 3.7 de la CEI 60974-1);

b) continuité du circuit de protection (voir 10.4.2 de la CEI 60974-1);

c) rigidité diélectrique (voir 6.1.4 de la CEI 60974-1);

d) essai d’étanchéité (voir 11.3);

e) examen visuel général (voir 3.7 de la CEI 60974-1).
5.2.2 Console de gaz interne
Tous les essais individuels de série doivent être effectués sur chaque console interne comme
spécifié en 5.2 de la CEI 60974-1, avec l’addition suivante:
g) essai d’étanchéité (voir 11.3).
6 Composants
Les composants relatifs à la sécurité doivent satisfaire aux exigences de la présente norme
ou aux exigences des normes CEI/ISO correspondantes.
NOTE Une norme CEI relative à un composant n’est considérée comme étant correspondante que lorsque le
composant fait partie de son domaine d’application.
L’évaluation et les essais des composants doivent être effectués comme suit:
a) un composant certifié par un organisme d’essai reconnu pour sa conformité aux
exigences d’une norme harmonisée avec la norme CEI relative à un composant doit être
contrôlé pour vérifier qu’il est correctement mis en œuvre et utilisé conformément à ses
caractéristiques assignées. Il doit être soumis aux essais applicables de la présente
norme en tant que partie du matériel, à l’exception des essais relevant de la norme CEI
correspondante relative au composant;
b) un composant dont la conformité avec une norme applicable n’est pas certifiée comme
indiqué ci-dessus doit être vérifié pour s’assurer qu’il est correctement mis en œuvre et
utilisé conformément à ses caractéristiques assignées spécifiées. Il doit être soumis aux
essais applicables de la présente norme, en tant que partie du matériel, et aux essais
applicables de la norme sur le composant, dans les conditions propres au matériel;

NOTE L’essai de conformité avec une norme applicable relative à un composant est, en général, effectué
séparément. Le nombre d’échantillons d’essai est, en général, le même que celui requis dans la norme sur le
composant.
c) lorsqu’il n’existe aucune norme applicable relative au composant, ou lorsque des
composants sont utilisés dans des circuits en ne se conformant pas à leurs caracté-
ristiques assignées spécifiées, les composants doivent être essayés dans les conditions
propres au matériel. Le nombre d’échantillons requis pour l’essai est, en général, le même
que celui requis par une norme équivalente.

60974-8  IEC:2004 – 15 –
5.2 Routine tests
5.2.1 External gas console
All routine tests shall be carried out on each external gas console in the following sequence:

a) general visual inspection (see IEC 60974-1, 3.7);

b) continuity of protective circuit (see IEC 60974-1, 10.4.2);

c) dielectric strength (see IEC 60974-1, 6.1.4);

d) leak test (see 11.3);
e) general visual inspection (see IEC 60974-1, 3.7).
5.2.2 Internal gas console
All routine tests, as specified in IEC 60974-1, 5.2 shall be carried out on each internal gas
console, with the following addition:
g) leak test (see 11.3).
6 Components
Safety-related components shall comply with the requirements of this standard or with the
requirements of the relevant IEC/ISO standards.
NOTE An IEC component standard is considered relevant only if the component falls within its scope.
Evaluation and testing of components shall be carried out as follows:
a) a component certified by a recognized testing authority for compliance with the
requirements of a standard harmonized with the relevant IEC component standard shall be
checked for correct application and use in accordance with its rating. It shall be subjected
to the applicable tests of this standard as part of the equipment with the exception of
those tests which are part of the relevant IEC component standard;
b) a component which is not certified for compliance with a relevant standard as above shall
be checked for correct application and use in accordance with its specified rating. It shall
be subjected to the applicable tests of this standard, as part of the equipment, and to the
applicable tests of the component standard, under the conditions occurring in the
equipment;
NOTE The applicable test for compliance with a component standard is, in general, carried out separately.
The number of test samples is, in general, the same as that required in the component standard.

c) where no relevant component standard exists, or where components are used not in
accordance with their specified ratings, the components shall be tested under the
conditions occurring in the equipment. The number of samples required for test is, in
general, the same as that required by an equivalent standard.

– 16 – 60974-8  CEI:2004
7 Protection contre les chocs électriques

7.1 Isolement
Comme spécifié en 6.1 de la CEI 60974-1, à l’exception de ce qui suit:

Les circuits imprimés doivent être sous enveloppe, revêtus ou blindés.

7.2 Protection contre les chocs électriques en service normal (contact direct)

7.2.1 Protection procurée par l’enveloppe

Le degré de protection minimal pour les consoles de gaz doit être au moins égal à IP21S
conformément à la CEI 60529.
La conformité doit être vérifiée par
a) application du doigt articulé et de la balle, comme spécifié dans la CEI 60529, à chaque
ouverture et en assurant qu’il ou qu’elle ne touche aucune partie dangereuse; et
b) vérification qu’immédiatement après l’essai à l’eau, comme spécifié dans la CEI 60529,
l’unité satisfasse aux essais de la résistance d’isolement et de la rigidité diélectrique et
soit capable de fonctionner.
Aucune alimentation n’est fournie à l’unité pendant la réalisation des essais.
7.2.2 Condensateurs
Comme spécifiés en 6.2.2. de la CEI 60974-1.
7.3 Protection contre les chocs électriques en cas de défaut (contacts indirects)
Comme spécifiée en 6.3 de la CEI 60974-1.
8 Exigences thermiques
8.1 Essai d’échauffement
Comme spécifié en 7.1 de la CEI 60974-1.
Pour une console de gaz externe seuls les essais applicables sont réalisés.

8.2 Température maximale
La température ne doit dépasser à aucun endroit le point d’inflammabilité de tout gaz
combustible destiné à être utilisé dans la console de gaz.
La conformité doit être contrôlée en faisant fonctionner la console de gaz selon les
spécifications du fabricant
a) avec les combinaisons de gaz et de débits qui créent les conditions du cas le plus
défavorable, selon les spécifications du fabricant;
b) avec le liquide de refroidissement spécifié par le fabricant.
9 Raccordements pour les torches de coupage plasma
Comme spécifiés en 11.4.6 de la CEI 60974-1, où la torche est raccordée à la console de gaz.

60974-8  IEC:2004 – 17 –
7 Protection against electric shock

7.1 Insulation
As specified in IEC 60974-1, 6.1 with the following exception:

Printed circuit boards shall be enclosed, coated, or encapsulated.

7.2 Protection against electric shock in normal service (direct contact)

7.2.1 Protection provided by the enclosure
The minimum degree of protection for gas consoles shall be IP21S in accordance with
IEC 60529.
Conformity shall be checked by
a) applying the articulated finger and ball, as specified in IEC 60529, to any openings and
ensuring it does not contact any hazardous parts; and
b) verifying that immediately after the water test, as specified in IEC 60529, the unit satisfies
insulation resistance and the dielectric strength tests and is able to operate.
No power is applied to the unit while performing these tests.
7.2.2 Capacitors
As specified in IEC 60974-1, 6.2.2.
7.3 Protection against electric shock in case of a fault condition (indirect contact)
As specified in IEC 60974-1, 6.3.
8 Thermal requirements
8.1 Heating test
As specified in IEC 60974-1, 7.1.
For an external gas console, only the relevant tests are performed.

8.2 Maximum temperature
The temperature at any point shall not exceed the ignition temperature of any combustible
gas intended to be used in the gas console.
Conformity shall be checked by operating the gas console as specified by the manufacturer
a) with the combinations of gas(es) and flow rates which creates the worst-case condition, as
specified by the manufacturer;
b) with the cooling liquid as specified by the manufacturer.
9 Connections for plasma cutting torches
As specified in IEC 60974-1, 11.4.6, where the torch connects to the gas console.

– 18 – 60974-8  CEI:2004
10 Prescriptions mécaniques
Comme spécifiées à l’Article 14 de la CEI 60974-1 avec les ajouts suivants:

10.1 Protection contre le feu et l’explosion

La console de gaz doit être conçue pour protéger contre le feu ou l’explosion sous des

conditions normales de service ou sous la condition de sécurité de premier défaut (par

exemple soupapes défectueuses, tuyaux, etc.).

Quand une console de gaz utilise un gaz combustible, tout circuit, sous-ensemble ou
composant ne doit pas être capable de créer des températures ou une étincelle d’une énergie
suffisante pour causer une inflammation.
La conformité doit être vérifiée par
a) conception, évaluation et calculs des circuits, sous-ensembles ou vérification des
composants;
ou
b) application d’une faute (par exemple, circuit ouvert, court-circuit, et/ou restriction de
mouvement) aux circuits, sous-ensembles, ou composants jusqu’à ce qu’un événement
survienne (par exemple une étincelle qui ne cause pas d’inflammation, un fusible qui
s’ouvre, une unité qui s’arrête, etc.) ou qu’une température soit a
...
