IEC TR 60479-3:1998

RAPPORT
CEI
TECHNIQUE
IEC
60479-3
TECHNICAL
Première édition
REPORT
First edition
1998-09
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Effets du courant sur l’homme
et les animaux domestiques –
Partie 3:
Effets de courants passant par le corps
d’animaux domestiques
Effects of current on human beings
and livestock –
Part 3:
Effects of currents passing through
the body of livestock
Numéro de référence
Reference number
CEI/IEC 60479-3:1998
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication

publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

RAPPORT
CEI
TECHNIQUE – TYPE 2
IEC
60479-3
TECHNICAL
Première édition
REPORT – TYPE 2
First edition
1998-09
PUBLICATION FONDAMENTALE DE SÉCURITÉ
BASIC SAFETY PUBLICATION
Effets du courant sur l’homme
et les animaux domestiques –
Partie 3:
Effets de courants passant par le corps
d’animaux domestiques
Effects of current on human beings
and livestock –
Part 3:
Effects of currents passing through
the body of livestock
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

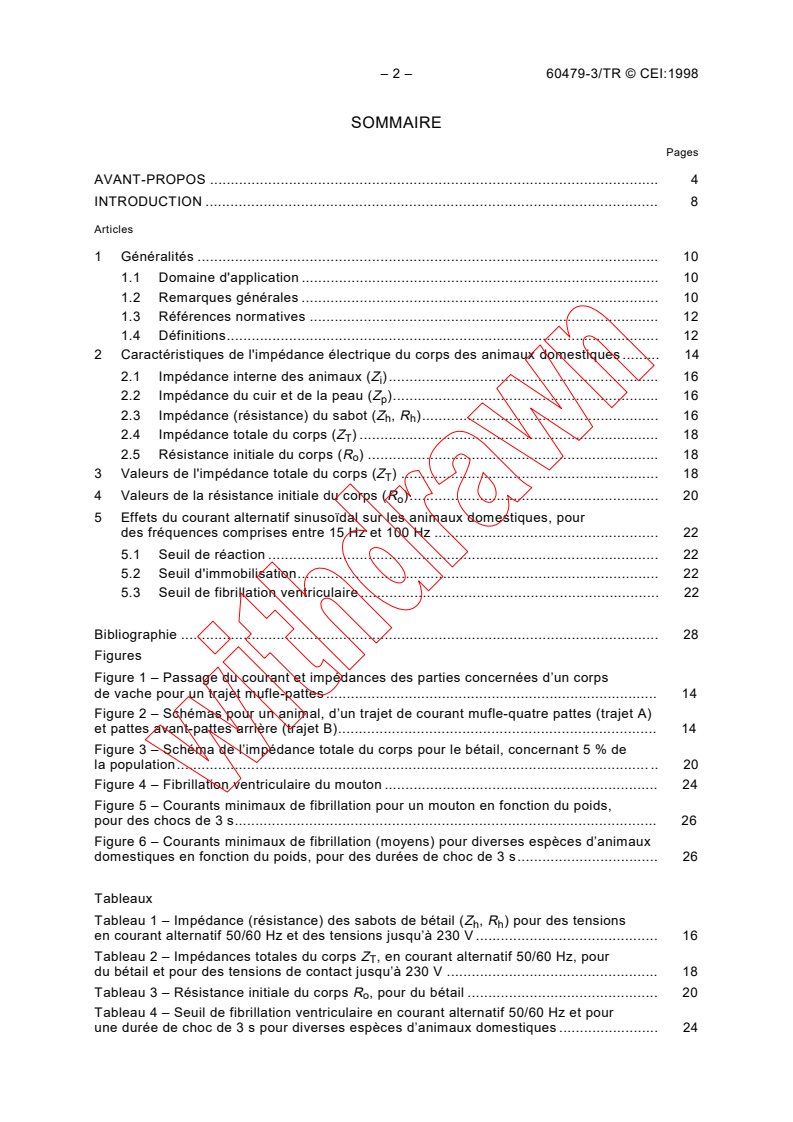

– 2 – 60479-3/TR © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION . 8

Articles
1 Généralités . 10

1.1 Domaine d'application . 10

1.2 Remarques générales . 10
1.3 Références normatives . 12
1.4 Définitions. 12
2 Caractéristiques de l'impédance électrique du corps des animaux domestiques . 14
2.1 Impédance interne des animaux (Z ). 16
i
2.2 Impédance du cuir et de la peau (Z ). 16
p
2.3 Impédance (résistance) du sabot (Z , R ). 16
h h
2.4 Impédance totale du corps (Z ) . 18
T
2.5 Résistance initiale du corps (R ) . 18
o
3 Valeurs de l'impédance totale du corps (Z ) . 18
T
4 Valeurs de la résistance initiale du corps (R ). 20
o
5 Effets du courant alternatif sinusoïdal sur les animaux domestiques, pour
des fréquences comprises entre 15 Hz et 100 Hz . 22
5.1 Seuil de réaction . 22
5.2 Seuil d'immobilisation. 22
5.3 Seuil de fibrillation ventriculaire . 22
Bibliographie .28
Figures
Figure 1 – Passage du courant et impédances des parties concernées d’un corps
de vache pour un trajet mufle-pattes . 14
Figure 2 – Schémas pour un animal, d’un trajet de courant mufle-quatre pattes (trajet A)
et pattes avant-pattes arrière (trajet B). 14
Figure 3 – Schéma de l’impédance totale du corps pour le bétail, concernant 5 % de
la population. . 20
Figure 4 – Fibrillation ventriculaire du mouton . 24

Figure 5 – Courants minimaux de fibrillation pour un mouton en fonction du poids,
pour des chocs de 3 s. 26
Figure 6 – Courants minimaux de fibrillation (moyens) pour diverses espèces d’animaux
domestiques en fonction du poids, pour des durées de choc de 3 s. 26
Tableaux
Tableau 1 – Impédance (résistance) des sabots de bétail (Z , R ) pour des tensions
h h
en courant alternatif 50/60 Hz et des tensions jusqu’à 230 V . 16
Tableau 2 – Impédances totales du corps Z , en courant alternatif 50/60 Hz, pour
T
du bétail et pour des tensions de contact jusqu’à 230 V . 18
Tableau 3 – Résistance initiale du corps R , pour du bétail . 20
o
Tableau 4 – Seuil de fibrillation ventriculaire en courant alternatif 50/60 Hz et pour
une durée de choc de 3 s pour diverses espèces d’animaux domestiques . 24

60479-3/TR © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION . 9

Clause
1 General. 11

1.1 Scope . 11

1.2 General remarks . 11
1.3 Normative references. 13
1.4 Definitions. 13
2 Characteristics of the impedance of the body of livestock . 15
2.1 Internal impedance of animals (Z ). 17
i
2.2 Impedance of the hide and skin (Z ). 17
P
2.3 Impedance (resistance) of the hoof (Z , R ) . 17
h h
2.4 Total body impedance (Z ) . 19
T
2.5 Initial body resistance (R ) . 19
o
3 Values of the total body impedance (Z ) . 19
T
4 Values of the initial resistance of the body (R ). 21
o
5 Effects on livestock of sinusoidal alternating current in the range from 15 Hz to 100 Hz. 23
5.1 Threshold of reaction . 23
5.2 Threshold of immobilization. 23
5.3 Threshold of ventricular fibrillation. 23
Bibliography .29
Figures
Figure 1 – Current flow and impedances of the relevant parts of the body of a cow
for current path from the nose to the legs. 15
Figure 2 – Diagrams for an animal, for a current path from the nose to the four legs
(path A) and from the forelegs to the hindlegs (path B). 15
Figure 3 – Diagram for the total body impedance for cattle for a percentage
of 5 % of the population . 21
Figure 4 – Ventricular fibrillation for sheep . 25

Figure 5 – Minimum fibrillating currents of sheep as a function of weight for
a shock duration of 3 s . 27
Figure 6 – Minimum fibrillating currents (average) of various species of livestock
as a function of weight for a shock duration of 3 s . 27
Tables
Table 1 – Impedance (resistance) of the hooves of cattle (Z , R ) for a.c. voltages
h h
up to 230 V, 50/60 Hz . 17
Table 2 – Total body impedances Z for a.c. 50/60 Hz for cattle for touch voltages
T
up to 230 V. . 19
Table 3 – Initial body resistance R for cattle . 21
o
Table 4 – Threshold of ventricular fibrillation for a.c. 50/60 Hz for different species
of livestock, for a shock duration of 3 s . 25

– 4 – 60479-3/TR © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––––
EFFETS DU COURANT SUR L'HOMME
ET LES ANIMAUX DOMESTIQUES –
Partie 3: Effets de courants passant par le corps

d'animaux domestiques
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d’études de la CEI est l’élaborer des Normes internationales.
Exceptionnellement, un comité d’études peut proposer la publication d’un rapport technique de
l’un des types suivants:
• type 1, lorsque, en dépit de maints efforts, l’accord requis ne peut être réalisé en faveur
de la publication d’une Norme internationale;

• type 2, lorsque le sujet en question est encore en cours de développement technique
ou lorsque, pour une raison quelconque, la possibilité d’un accord pour la publication
d’une Norme internationale peut être envisagée pour l’avenir mais pas dans l’immédiat;
• type 3, lorsqu’un comité d’études a réuni des données de nature différente de celles qui
sont normalement publiées comme Normes internationales, cela pouvant comprendre, par
exemple, des informations sur l’état de la technique.
Les rapports techniques des types 1 et 2 font l’objet d’un nouvel examen trois ans au plus tard
après leur publication afin de décider éventuellement de leur transformation en Normes
internationales. Les rapports techniques du type 3 ne doivent pas nécessairement être révisés
avant que les données qu’ils contiennent ne soient plus jugées valables ou utiles.

60479-3/TR © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––––––
EFFECTS OF CURRENT ON HUMAN BEINGS

AND LIVESTOCK –
Part 3: Effects of currents passing through the body of livestock

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
report of one of the following types:
• type 1, when the required support cannot be obtained for the publication of an
International Standard, despite repeated efforts;
• type 2, when the subject is still under technical development or where for any other

reason there is the future but no immediate possibility of an agreement on an International
Standard;
• type 3, when a technical committee has collected data of a different kind from that
which is normally published as an International Standard, for example "state of the art".
Technical reports of types 1 and 2 are subject to review within three years of publication to
decide whether they can be transformed into International Standards. Technical reports of
type 3 do not necessarily have to be reviewed until the data they provide are considered to be
no longer valid or useful.
– 6 – 60479-3/TR © CEI:1998
La CEI 60479-3, rapport technique de type 2, a été établie par le comité d’études 64 de la CEI:

Installations électriques des bâtiments.

Le texte de ce rapport technique est issu des documents suivants:

Projet de comité Rapport de vote

64/937/CDV 64/994/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant

abouti à l'approbation de ce rapport technique.

La CEI 60479 est constituée des parties suivantes, regroupées sous le titre général Effets du
courant sur l’homme et les animaux domestiques
– Partie 1:1994, Aspects généraux
– Partie 2:1987, Aspects particuliers – Chapitre 4: Effets du courant alternatif de fréquence
supérieure à 100 Hz – Chapitre 5: Effets des courants de formes d’ondes spéciales –
Chapitre 6: Effets des courants d’impulsion unique de courte durée
– Partie 3: Effets du courant passant par le corps d’animaux domestiques
Le présent document est publié dans la série des rapports techniques de type 2
Directives ISO/CEI
(conformément au paragraphe G.3.2.2 de la partie 1 des ) comme «norme
prospective d’application provisoire» dans le domaine des installations électriques des
bâtiments (et des effets du courant sur l’homme et les animaux) en raison de l'urgence d'avoir
des indications sur la meilleure façon d'utiliser les normes dans ce domaine afin de répondre à
un besoin déterminé.
Ce rapport technique ne doit pas être considéré comme une «Norme internationale». Il est
proposé pour une mise en oeuvre provisoire, dans le but de recueillir des informations et
d’acquérir de l’expérience quant à son application dans la pratique. Il est de règle d’envoyer les
observations éventuelles relatives au contenu de ce document au Bureau Central de la CEI.
Il sera procédé à un nouvel examen de ce rapport technique de type 2 trois ans au plus tard
après sa publication, avec la faculté de prolonger la validité pendant trois autres années, de le
transformer en Norme internationale ou de l’annuler.
Le présent rapport technique a le statut d’une publication fondamentale de sécurité
conformément au Guide 104 de la CEI.

60479-3/TR © IEC:1998 – 7 –
IEC 60479-3, which is a technical report of type 2, has been prepared by IEC technical
committee 64: Electrical installations of buildings.

The text of this technical report is based on the following documents:

Committee draft Report on voting

64/937/CDV 64/994/RVC
Full information on the voting for the approval of this technical report can be found in the report

on voting indicated in the above table.

IEC 60479 consists of the following parts under the general title Effects of current on human
beings and livestock
– Part 1:1994, General aspects;
– Part 2:1987, Special aspects – Chapter 4: Effects of alternating current with frequencies
above 100 Hz – Chapter 5: Effects of special waveforms of current – Chapter 6: Effects of
unidirectional single impulse currents of short duration;
– Part 3: Effects of currents passing through the bodies of livestock.
This document is issued in the type 2 technical report series of publications (according to
G.3.2.2 of part 1 of the ISO/IEC Directives) as a “Prospective standard for provisional
application" in the field of electrical installations of buildings (and the effects of current on
human beings and livestock) because there is an urgent requirement for guidance on how
standards of this format should be used to meet an identified need.
This technical report is not to be regarded as an “International Standard“. It is proposed for
provisional application so that information and experience of its use in practice may be
gathered. Comments on the content of this document should be sent to the IEC Central Office.
A review of this type 2 technical report will be carried out not later than three years after its
publication, with the options of either extension for a futher three years or conversion to an
International Standard or withdrawal.
This technical report has the status of a basic safety publication in accordance with IEC Guide 104.

– 8 – 60479-3/TR © CEI:1998
INTRODUCTION
Le présent rapport technique donne des indications fondamentales sur les effets des courants

électriques sur les animaux domestiques et sert de guide pour l'établissement de prescriptions

de sécurité électrique.
Cependant, d'autres aspects sont à prendre en compte, tels que la probabilité d'apparition de

défauts, la probabilité de contact avec des parties actives ou en défaut, la tension de contact et

la tension de défaut, l'expérience acquise, la réalisation technique et les aspects économiques.

Ces paramètres sont soigneusement analysés lors de l'établissement de prescriptions de

sécurité, par exemple pour les caractéristiques de fonctionnement des dispositifs de protection

des installations électriques.
Pour la protection contre les contacts indirects des animaux domestiques, le seuil de fibrillation
ventriculaire est le critère sur lequel il convient d'établir les prescriptions de sécurité. Dans ce
but, des indications sont données dans la présente partie de la CEI 60479 sur l'impédance du
corps des animaux domestiques et sur l'amplitude du courant de seuil de la fibrillation
ventriculaire. Comme il existe peu d'informations sur l'impédance des animaux, la valeur
d'impédance du bétail, des pattes avant aux pattes arrière (voir tableau 2), a été utilisée
comme base de calcul.
Dans le cadre de ce rapport, les espèces d'animaux prises en compte sont des animaux
domestiques dans des installations rurales et subissant un choc électrique: bétail, moutons,
porcs et chevaux.
60479-3/TR © IEC:1998 – 9 –
INTRODUCTION
This technical report provides basic guidance on the effects of electric currents on livestock

and is for use in the establishment of electrical safety requirements.

There are, however, other aspects to be taken into account, such as probability of faults,

probability of contact with live or faulty parts, touch voltage, fault voltage, experience gained,

technical feasibility and economics. These parameters need to be considered carefully when
fixing safety requirements, for example operating characteristics of protective devices for
electrical installations.
For protection against indirect contact of livestock, the threshold of ventricular fibrillation is the
criterion on which safety requirements should be fixed. For this reason, information is
presented in this part of IEC 60479 on the body impedance of livestock and on the current
magnitude of the threshold of ventricular fibrillation. As there is only little information on the
impedance of animals, the lowest impedance value for cattle, forelegs to hindlegs (see table 2),
has been used as the basis for calculation.
For the purpose of this report the following species of animals are considered to be livestock
which might in rural installations suffer from an electric shock: cattle, sheep, pigs and horses.

– 10 – 60479-3/TR © CEI:1998
EFFETS DU COURANT SUR L'HOMME
ET LES ANIMAUX DOMESTIQUES –
Partie 3: Effets de courants passant par le corps

d'animaux domestiques
1 Généralités
1.1 Domaine d'application
Le présent rapport technique donne des valeurs d'impédances électriques du corps d'animaux
domestiques en fonction de la tension de contact, du degré d'humidité du cuir ou de la peau et
du trajet du courant.
Actuellement, ces valeurs ne sont applicables qu’au bétail.
Il décrit les effets du courant alternatif sinusoïdal, pour des fréquences comprises entre 15 Hz
et 100 Hz, passant à travers le corps d’animaux domestiques.
NOTE – Sauf spécifications contraires, les valeurs de courant définies dans ce rapport technique sont des valeurs
efficaces.
1.2 Remarques générales
Pour un trajet donné de courant à travers le corps, le danger dépend essentiellement de
l'intensité et de la durée du passage du courant. Toutefois, les relations temps/courant
spécifiées à l'article 5 ne sont pas, dans beaucoup de cas, directement applicables en pratique
pour concevoir la protection contre les chocs électriques. Le critère nécessaire est la limite
admissible de la tension de contact (c'est-à-dire le produit du courant passant à travers le
corps par l'impédance du corps) en fonction du temps. La relation entre le courant et la tension
n'est pas linéaire du fait de l'impédance du corps des espèces d'animaux avec la tension de
contact, et des données relatives à cette fonction sont donc nécessaires.
Les diverses parties du corps des animaux (telles que cuir, peau, sang, muscles, autres tissus
et jointures) présentent vis-à-vis du courant électrique une impédance composée d'éléments
résistifs et capacitifs. Plus particulièrement le cuir, dans le domaine de tensions de quelques
centaines de volts, présente fréquemment une résistance élevée.
La valeur de ces impédances dépend, selon les espèces d’animaux, de plusieurs facteurs: le

trajet de courant, la tension de contact, la durée de passage du courant, la fréquence, le degré
d'humidité du cuir et/ou de la peau, la surface de contact, la pression exercée et la
température.
Les valeurs d'impédances données dans ce rapport sont dues à un examen approfondi des
résultats d'expériences effectués essentiellement sur des animaux vivants.
L'article 5 se fonde essentiellement sur les recherches des effets du courant pour des
fréquences de 50 Hz ou 60 Hz, qui sont les plus habituelles dans les installations électriques.
Les valeurs données sont censées être applicables pour des fréquences comprises entre
15 Hz et 100 Hz, les valeurs de seuil aux limites de ce domaine étant supérieures à celles
obtenues pour des fréquences de 50 Hz et 60 Hz.
Cet article traite principalement du risque de fibrillation ventriculaire qui est la cause
essentielle d'accidents mortels dans ce domaine de fréquences.

60479-3/TR © IEC:1998 – 11 –
EFFECTS OF CURRENT ON HUMAN BEINGS

AND LIVESTOCK –
Part 3: Effects of currents passing through the body of livestock

1 General
1.1 Scope
This technical report indicates values for the electrical impedance of the body of livestock as a
function of the touch voltage, the degree of moisture of the hide or skin and the current path.
At this time values are only available for cattle.
It describes the effects of sinusoidal alternating current within the frequency range from 15 Hz
to 100 Hz passing through the body of livestock.
NOTE – Unless otherwise specified, the current values defined in this technical report are r.m.s. values.
1.2 General remarks
For a given current path through the body, the danger depends mainly on the magnitude and
duration of the current flow. However, the time/current relations specified in clause 5 are, in
many cases, not directly applicable in practice for designing protection against electric shock.
The necessary criterion is the admissible limit of touch voltage (i.e. the product of the current
through the body and the body impedance) as a function of time. The relationship between
current and voltage is not linear because the impedance of the body of livestock varies with the
touch voltage, and data on this relationship is accordingly required.
The different parts of the body of livestock (such as the hide, skin, blood, muscles, other
tissues and joints) present to the electric current an impedance composed of resistive and
capacitive components. The dry hides in particular, in the range of voltages up to several
hundred volts, frequently present a high resistance.
The value of these impedances depends on a number of factors, in particular the species of
the animal, the current path, the touch voltage, the duration of current flow, the frequency, the
degree of moisture of the hide and/or the skin, the surface area of contact, the pressure
exerted and the temperature.
The impedance values indicated in this report result from close examination of the
experimental results available from measurements carried out principally on living animals.
Clause 5 is primarily based on the findings related to the effects of current at frequencies of
50 Hz or 60 Hz which are the most common in electrical installations. The values given are
deemed applicable to the frequency range from 15 Hz to 100 Hz, threshold values at the limits
of this range being higher than those at 50 Hz and 60 Hz.
This clause considers principally the risk of ventricular fibrillation which is the main cause of
fatal accidents in that range of frequencies.

– 12 – 60479-3/TR © CEI:1998
1.3 Références normatives
Les documents normatifs suivant contiennent des dispositions qui, par suite de la référence qui

y est faite, constituent des dispositions valables pour le présent rapport technique. Au moment

de la publication, les éditions indiquées étaient en vigueur. Tout document normatif est sujet à

révision et les parties prenantes aux accords fondés sur le présent rapport technique sont
invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des documents

normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le registre des

Normes internationales en vigueur.

CEI 60479-1:1994, Effets du courant sur l’homme et les animaux domestiques – Partie 1:

Aspects généraux
Guide 104 de la CEI:1997, Elaboration des publications de sécurité et utilisation des
publications fondamentales de sécurité et publications groupées de sécurité
ISO/IEC Guide 51:1990, Principes directeurs pour inclure dans les normes les aspects liés à la
sécurité
1.4 Définitions
Pour les besoins de la présente partie de la CEI 60479, les définitions données dans la
CEI 60479-1, ainsi que les suivantes s’appliquent.
1.4.1
impédance interne du corps (Z )
i
impédance entre deux électrodes en contact avec deux parties du corps, en négligeant les
impédances du cuir et de la peau, et celle de sabots éventuels
1.4.2
impédance du cuir et de la peau (Z )
p
impédance entre une électrode sur le cuir et/ou la peau et les tissus conducteurs sous-jacents
1.4.3
impédance du sabot (Z )
h
impédance entre une électrode sous le sabot et les tissus conducteurs situés au-dessus
1.4.4
impédance totale du corps (Z )
T
somme vectorielle de l'impédance interne et des impédances du cuir, de la peau et de sabots
éventuels (voir figure 1)
1.4.5
résistance initiale du corps (R )
o
résistance limitant la valeur crête du courant au moment où la tension de contact apparaît, en
négligeant la résistance éventuelle du cuir, mais en tenant compte de la résistance de sabots
éventuels
1.4.6
seuil de réaction
valeur minimale du courant entraînant une contraction musculaire involontaire

60479-3/TR © IEC:1998 – 13 –
1.3 Normative references
The following normative documents contains provisions which, through reference in this text,

constitute provisions of this technical report. At the time of publication, the editions indicated

were valid. All normative documents are subject to revision, and parties to agreements based

on this technical report are encouraged to investigate the possibility of applying the most recent

editions of the normative documents indicated below. Members of IEC and ISO maintain

registers of currently valid International Standards.

IEC 60479-1:1994, Effects of current on human beings and livestock – Part 1: General aspects

IEC Guide 104:1997, The preparation of safety publications and the use of basic safety
publications and group safety publication
ISO/IEC guide 51:1990, Guidelines for the inclusion of safety aspects in standards
1.4 Definitions
For the purpose of this part of IEC 60479, the definitions given in IEC 60479-1, as well as the
following definitions apply.
1.4.1
internal impedance of the body (Z )
i
impedance between two electrodes in contact with two parts of the body, neglecting hide and
skin impedances and the impedance of the hooves, if any
1.4.2
impedance of the hide and skin (Z )
P
impedance between an electrode on the hide and/or skin and the conductive tissues
underneath
1.4.3
impedance of the hoof (Z )
h
impedance between an electrode under the hoof and the conductive tissues above it
1.4.4
total impedance of the body (Z )
T
vectorial sum of the internal impedance and the impedances of the hide, skin and hooves, if
any (see figure 1)
1.4.5
initial resistance of the body (R )
o
resistance limiting the peak value of the current at the moment when the touch voltage occurs
omitting the resistance of the hide, if any, but including the resistance of the hooves, if any
1.4.6
threshold of reaction
the minimum value of current which causes involuntary muscular contraction

– 14 – 60479-3/TR © CEI:1998
1.4.7
seuil d’immobilisation
valeur minimale du courant passant dans le corps et qui entraîne une réaction musculaire telle

que l’animal ne puisse bouger pendant le passage du courant

1.4.8
seuil de fibrillation ventriculaire

valeur minimale du courant s’écoulant à travers le corps entraînant une fibrillation ventriculaire

2 Caractéristiques de l'impédance du corps des animaux domestiques

Le schéma de la figure 1 représente les impédances du corps des animaux.
Des schémas sont aussi donnés pour des trajets d'intérêt pratique, depuis le mufle jusqu'aux
quatre pattes et depuis les pattes avant jusqu'aux pattes arrière (voir figure 2).
IEC  1 401/98
Figure 1 – Passage du courant et impédances des parties concernées d'un corps de vache
pour un trajet du mufle aux pattes

IEC  1 402/98
NOTE – Les impédances des sabots sont comprises dans les impédances des extrémités.
Figure 2 – Schémas pour un animal, d'un trajet de courant du mufle aux quatre pattes (trajet A)
et pattes avant-pattes arrière (trajet B)

60479-3/TR © IEC:1998 – 15 –
1.4.7
threshold of immobilization
the minimum value of current through the body which causes such muscular reaction that the

animal cannot move as long as the current flows

1.4.8
threshold of ventricular fibrillation

the minimum value of current through the body of the animal which causes ventricular

fibrillation
2 Characteristics of the impedance of the body of livestock
A diagram for the impedance of the body is shown in figure 1.
Diagrams are also given for current paths of main practical interest, that is from the nose to all
four legs and from the forelegs to the hindlegs (figure 2).
IEC  1 401/98
Figure 1 – Current flow and impedances of the relevant parts of the body of a cow
for current path from the nose to the legs

IEC  1 402/98
NOTE – The impedances of the hooves are included in the impedances of the extremities.
Figure 2 – Diagrams for an animal, for a current path from the nose to the four legs (path A)
and from the forelegs to the hindlegs (path B)

– 16 – 60479-3/TR © CEI:1998
2.1 Impédance interne des animaux (Z )
i
L'impédance interne du corps peut être considérée comme essentiellement résistive. Sa valeur

dépend d'abord du trajet du courant, et de façon moindre, de la surface de contact. Pour des

trajets du mufle aux quatre pattes et des pattes avant aux pattes arrière, les impédances sont

essentiellement localisées dans les extrémités (pattes avant et arrière). Les schémas
simplifiés des figures 1 et 2 peuvent être pris en compte si l'impédance du tronc du corps est

négligée.
Des mesures ont montré que l'impédance des pattes arrière est plus faible que celle des pattes

avant (pour une vache, le rapport mesuré est d'environ la moitié).

2.2 Impédance du cuir et de la peau (Z )
p
L'impédance du cuir dépend largement de l'humidité. Dans des conditions sèches, le cuir peut
être pratiquement considéré comme un isolant pour des tensions jusqu'à 100 V avec des
valeurs de Z comprises entre quelques dizaines et quelques centaines de kilohms (kΩ).
p
L'impédance de la peau peut être considérée comme un réseau de résistances et de
capacités. Sa structure est constituée d'une couche semi-isolante et, pour des animaux
présentant des canaux sudorifères (glandes sudoripares), de petits éléments conducteurs.
L'impédance de la peau chute si le courant augmente.
La valeur de l'impédance de la peau est fonction de la tension, de la fréquence, de la durée du
passage du courant, de la surface de contact, de la pression de contact, de l'humidité de la
peau et de la température.
2.3 Impédance (résistance) du sabot (Z , R )
h h
L'impédance du sabot est essentiellement résistive. Pour une vache, les valeurs suivantes
peuvent se présenter pour des tensions jusqu'à 230 V. (Quelques mesures effectuées sur un
sabot de cheval (avec chausson) et sur un sabot de mouton ont montré que les impédances
des sabots de chevaux sont légèrement plus élevées et que celles des moutons sont beaucoup
plus élevées que celles des sabots du bétail.)
Les valeurs indiquées dans le tableau 1 ont été mesurées sur dix sabots de bétail de
dimensions et de poids divers, dans des conditions humides (solution saline, 3 % de NaCl,
*
voir [7] ). Les valeurs mesurées ont été évaluées de manière statistique avec l'hypothèse
d'une distribution logarithmique pour des pourcentages de 5 %, 50 % et 95 %. Elles ont été
mesurées après un passage de courant d'une durée de 20 ms, pour des tensions comprises
entre 10 V et 200 V, et ne dépendent pas, de façon significative, de la tension.

Tableau 1 – Impédance (résistance) des sabots de bétail (Z , R ) pour des tensions
h h
en courant alternatif, 50/60 Hz et des tensions jusqu'à 230 V
Valeurs de résistance (Ω) qui ne sont pas dépassées par
le pourcentage suivant de la population
5 % 50 % 95 %
250 350 500
––––––––––
*
Les chiffres entre crochets renvoient à la bibliographie.

60479-3/TR © IEC:1998 – 17 –
2.1 Internal impedance of animals (Z )
i
The internal body impedance can be considered as mostly resistive. Its value depends

primarily on the current path and, to a lesser extent, on the surface area of the contact. For

current paths from the nose to all four legs and from the forelegs to the hindlegs, the

impedances are mainly located in the extremities (forelegs and hindlegs). The simplified

diagrams shown in figures 1 and 2 can be established if the impedance of the trunk of the body

is neglected.
Measurements have shown that the impedance of the hindlegs is smaller than the impedance

of the forelegs (for a cow the ratio has been measured as approximately half).

2.2 Impedance of the hide and skin (Z )
P
The impedance of the hide depends largely on humidity. In dry conditions the hide may be
considered to be practically an insulator for voltages up to 100 V with values of Z in the range
P
from some tens to some hundreds of kilo ohms (kΩ).
The impedance of the skin can be considered as a network of resistances and capacitances.
Its structure is made up of a semi-insulating layer and, for animals with sudoriferous ducts
(sweat glands), of small conductive elements. The skin impedance falls when the current is
inc
...
