Flexible insulating sleeving - Part 3: Specifications for individual types of sleeving - Sheets 340 to 342: Expandable braided polyethylene terephthalate textile sleeving

Gives the requirements for sleeving having the property of expanding its internal diameter when compressed longitudinally and thereafter returning to its initial diameter after release of the compressing force. It is constructed of polyethylene terephthalate monofilament yarns suitably processed to provide the mechanical ability to conform in the manner described above. These sleevings have been found suitable for use at temperatures up to 130 °C. Because of its open construction, this sleeving is normally used to provide air-space insulation. Therefore, no requirement for breakdown voltage is specified in this standard. (Any value for this property should be given in the purchase contract, but a typical value is 1,5 kV/mm wall thickness, although a linear relationship cannot be assumed.) However, it serves to provide mechanical protection to circuit components such as wires, sleeves, and flat cable over which it is applied as a containing wrap or harness. Materials which conform to this specification meet established levels of performance. However, the selection of a material by a user for a specific application should be based on the actual requirements necessary for adequate performance in that application and not based on this specification alone. This second edition has been aligned to reflect the changes made to the 2nd edition of IEC 60684-2, Test methods, and provides a more comprehensive list of resistance to test fluids.

Gaines isolantes souples - Partie 3: Spécifications pour types particuliers de gaines - Feuilles 340 à 342: Gaines expansibles tressées en téréphtalate de polyéthylène

Donne les prescriptions relatives aux gaines ayant comme propriété d'agrandir leur diamètre intérieur quand elles sont compressées longitudi-nalement, pour revenir ensuite à leur diamètre initial après suppression de la force de compression. Elles sont faites de fibres monofilamentaires de téréphtalate de polyéthylène traitées de manière à assurer les aptitudes mécaniques au comportement exposées ci-dessus. Ces gaines ont été considérées comme adaptées à des températures allant jusqu'à 130 °C. Du fait de leur constitution aérée, ces gaines sont normalement utilisées pour assurer une isolation par épaisseur d'air. Par suite, cette norme ne spécifie pas d'exigence pour la tension de claquage. (Il convient que toute valeur intéressant cette propriété soit indiquée dans le contrat d'achat, la valeur type étant de 1,5 kV/mm d'épaisseur de paroi, bien qu'un rapport linéaire ne puisse être assuré). Toutefois, ces gaines servent à procurer une protection mécanique à des composants de circuits, comme les conducteurs, les gaines et les câbles en nappe autour desquels ces gaines sont montées comme un enveloppement ou filet de maintien. Les matériaux conformes à cette norme satisfont aux niveaux de performance établis. Cependant, il convient que la sélection d'un matériau par un utilisateur pour une application particulière soit basée sur les caractéristiques réelles nécessaires pour atteindre les performances appropriées dans cette application et pas uniquement basée sur la présente norme. Cette deuxième édition a été alignée afin de tenir compte des changements effectués dans la deuxième édition de la CEI 60684-2, Méthode d'essai, et fournit une liste plus complète de résistance aux fluides d'essai.

General Information

Status
Published
Publication Date
28-Apr-2003
Current Stage
PPUB - Publication issued
Start Date
15-Jul-2003
Completion Date
29-Apr-2003
Ref Project

Buy Standard

Standard
IEC 60684-3-340:2003 - Flexible insulating sleeving - Part 3: Specifications for individual types of sleeving - Sheets 340 to 342: Expandable braided polyethylene terephthalate textile sleeving
English and French language
17 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


NORME CEI
INTERNATIONALE IEC
60684-3-340
INTERNATIONAL
à/to 342
STANDARD
Deuxième édition
Second edition
2003-04
Gaines isolantes souples –
Partie 3:
Spécifications pour types particuliers de gaines –
Feuilles 340 à 342:
Gaines expansibles tressées de téréphtalate
de polyéthylène
Flexible insulating sleeving –
Part 3:
Specifications for individual types of sleeving –
Sheets 340 to 342:
Expandable braided polyethylene
terephthalate textile sleeving
Numéro de référence
Reference number
CEI/IEC 60684-3-340à/to342:2003

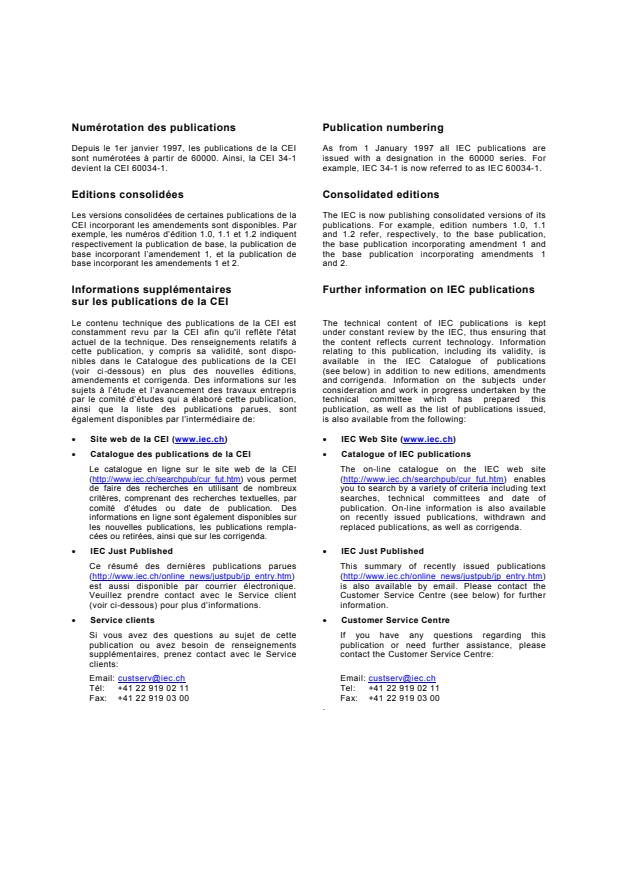

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(http://www.iec.ch/searchpub/cur_fut.htm) vous permet (http://www.iec.ch/searchpub/cur_fut.htm) enables
de faire des recherches en utilisant de nombreux you to search by a variety of criteria including text
critères, comprenant des recherches textuelles, par searches, technical committees and date of
comité d’études ou date de publication. Des publication. On-line information is also available
informations en ligne sont également disponibles sur on recently issued publications, withdrawn and
les nouvelles publications, les publications rempla- replaced publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(http://www.iec.ch/online_news/justpub/jp_entry.htm) (http://www.iec.ch/online_news/justpub/jp_entry.htm)
est aussi disponible par courrier électronique. is also available by email. Please contact the
Veuillez prendre contact avec le Service client Customer Service Centre (see below) for further
(voir ci-dessous) pour plus d’informations. information.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60684-3-340
INTERNATIONAL
à/to 342
STANDARD
Deuxième édition
Second edition
2003-04
Gaines isolantes souples –
Partie 3:
Spécifications pour types particuliers de gaines –
Feuilles 340 à 342:
Gaines expansibles tressées de téréphtalate
de polyéthylène
Flexible insulating sleeving –
Part 3:
Specifications for individual types of sleeving –
Sheets 340 to 342:
Expandable braided polyethylene
terephthalate textile sleeving
 IEC 2003 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
J
Commission Electrotechnique Internationale PRICE CODE
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

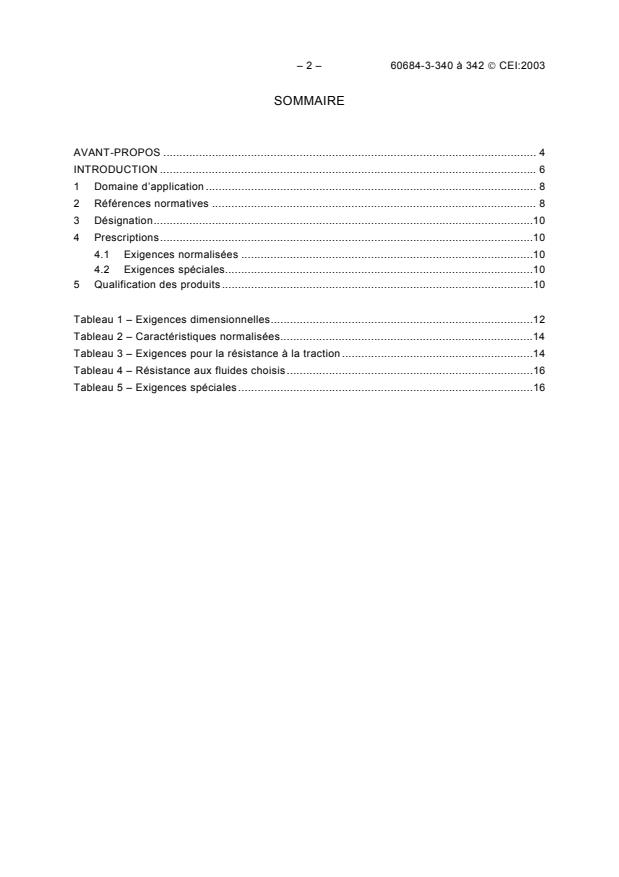

– 2 – 60684-3-340 à 342  CEI:2003
SOMMAIRE
AVANT-PROPOS . 4
INTRODUCTION .6
1 Domaine d’application . 8
2 Références normatives . 8
3 Désignation.10
4 Prescriptions.10
4.1 Exigences normalisées .10
4.2 Exigences spéciales.10
5 Qualification des produits .10
Tableau 1 – Exigences dimensionnelles.12
Tableau 2 – Caractéristiques normalisées.14
Tableau 3 – Exigences pour la résistance à la traction .14
Tableau 4 – Résistance aux fluides choisis .16
Tableau 5 – Exigences spéciales.16

60684-3-340 to 342  IEC:2003 – 3 –
CONTENTS
FOREWORD . 5
INTRODUCTION .7
1 Scope . 9
2 Normative references. 9
3 Designation.11
4 Requirements .11
4.1 Standard requirements.11
4.2 Special requirements .11
5 Product conformance .11
Table 1 – Dimensional requirements.13
Table 2 – Standard requirements.15
Table 3 – Requirements for tensile strength.15
Table 4 – Resistance to selected fluids .17
Table 5 – Special requirements .17

– 4 – 60684-3-340 à 342  CEI:2003
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –
Feuilles 340 à 342: Gaines expansibles tressées
de téréphtalate de polyéthylène
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60684-3-340 à 342 a été établie par le sous-comité 15C:
Spécifications, du comité d'études 15 de la CEI: Matériaux isolants.
Cette deuxième édition annule et remplace la première édition parue en 1992, et constitue une
révision technique. Cette édition a été alignée afin de tenir compte des changements effectués
dans la deuxième édition de la CEI 60684-2, Méthode d’essai, et fournit une liste plus complète
de résistance aux fluides d’essai.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
15C/1466/FDIS 15C/1497/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2005. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60684-3-340 to 342  IEC:2003 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
FLEXIBLE INSULATING SLEEVING –
Part 3: Specifications for individual types of sleeving –
Sheets 340 to 342: Expandable braided polyethylene
terephthalate textile sleeving
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters, express as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports
...
