IEC 60761-5:2002

NORME CEI
INTERNATIONALE IEC
60761-5
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2002-01
Equipements de surveillance en continu
de la radioactivité dans les effluents gazeux –
Partie 5:
Exigences particulières aux moniteurs
de tritium
Equipment for continuous monitoring
of radioactivity in gaseous effluents –
Part 5:
Specific requirements for tritium monitors
Numéro de référence
Reference number
CEI/IEC 60761-5:2002

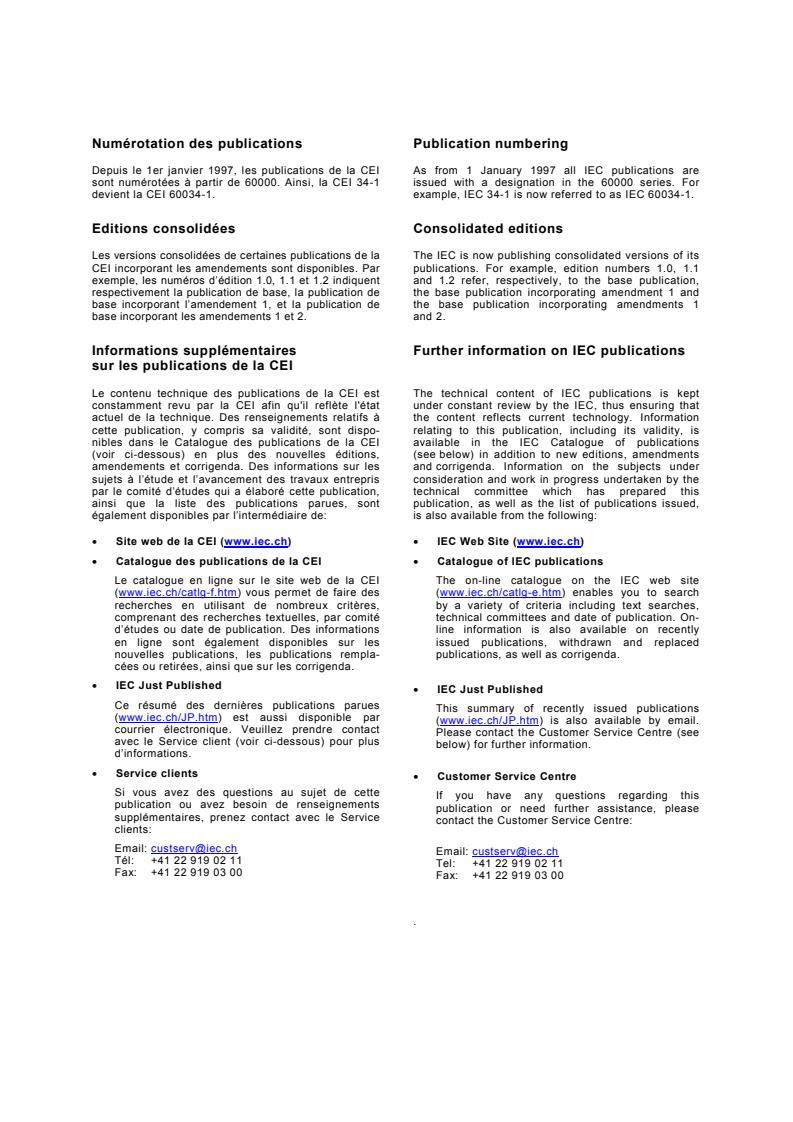

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60761-5
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2002-01
Equipements de surveillance en continu
de la radioactivité dans les effluents gazeux –
Partie 5:
Exigences particulières aux moniteurs
de tritium
Equipment for continuous monitoring
of radioactivity in gaseous effluents –
Part 5:
Specific requirements for tritium monitors
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
Q
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60761-5 © CEI:2002

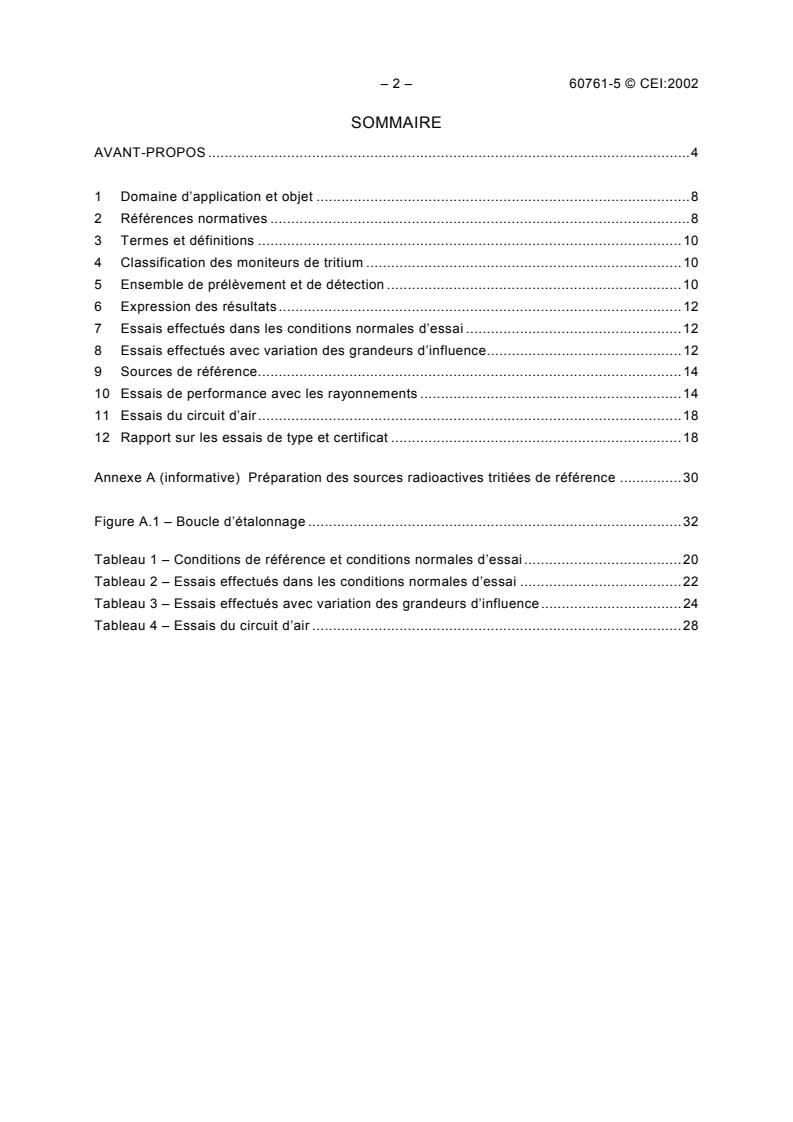

SOMMAIRE
AVANT-PROPOS .4
1 Domaine d’application et objet .8
2 Références normatives .8
3 Termes et définitions .10
4 Classification des moniteurs de tritium .10
5 Ensemble de prélèvement et de détection .10
6 Expression des résultats.12
7 Essais effectués dans les conditions normales d’essai .12
8 Essais effectués avec variation des grandeurs d’influence.12
9 Sources de référence.14
10 Essais de performance avec les rayonnements .14
11 Essais du circuit d’air.18
12 Rapport sur les essais de type et certificat .18
Annexe A (informative) Préparation des sources radioactives tritiées de référence .30
Figure A.1 – Boucle d’étalonnage .32
Tableau 1 – Conditions de référence et conditions normales d’essai.20
Tableau 2 – Essais effectués dans les conditions normales d’essai .22
Tableau 3 – Essais effectués avec variation des grandeurs d’influence.24
Tableau 4 – Essais du circuit d’air .28

60761-5 © IEC:2002 – 3 –
CONTENTS
FOREWORD.5
1 Scope and object .9
2 Normative references.9
3 Terms and definitions .11
4 Classification of tritium effluent monitors .11
5 Sampling and detection assembly .11
6 Expression of measurements .13
7 Tests performed under standard test conditions .13
8 Tests performed with variation of the influence quantities .13
9 Reference sources.15
10 Radiation performance tests .15
11 Tests of the air circuit .19
12 Type test report and certificate.19
Annex A (informative) Preparation of tritiated radioactive reference sources .31
Figure A.1 – Calibration loop .33
Table 1 – Reference conditions and standard test conditions .21
Table 2 – Tests performed under standard test conditions .23
Table 3 – Tests performed with variation of influence quantities.25
Table 4 – Tests of air circuit .29

– 4 – 60761-5 © CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
ÉQUIPEMENTS DE SURVEILLANCE EN CONTINU DE LA RADIOACTIVITÉ
DANS LES EFFLUENTS GAZEUX –
Partie 5: Exigences particulières aux moniteurs de tritium
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l’ensemble des comités electrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l’électricité et de l’électrotechnique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d’études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. les organisations internationales, gouvernementales et non-
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec
l’Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux
organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d’encourager l’unification internationale, les Comités nationaux de la CEI s’engagent à appliquer de
façon transparente, dans toute la mesure du possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60761-5 a été établie par le sous-comité 45B: Instrumentation
pour la radioprotection, du comité d'études 45 de la CEI: Instrumentation nucléaire.
Cette norme doit être lue conjointement avec la CEI 60761-1 (2002).
Cette deuxième édition annule et remplace la première édition, publiée en 1983. Elle constitue
une révision technique.
Le texte de la présente norme est issu de la première édition et des documents suivants:
FDIS Rapport de vote
45B/337/FDIS 45B/348/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
L’annexe A est donnée uniquement à titre d’information.
Cette publication a été rédigée selon les directives ISO/CEI, Partie 3.

60761-5 © IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSlON
___________
EQUIPMENT FOR CONTINUOUS MONITORING OF RADIOACTIVITY
IN GASEOUS EFFLUENTS –
Part 5: Specific requirements for tritium monitors
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International.
Standards transparently to the maximum extend possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60761-5 has been prepared by subcommittee 45B: Radiation
protection instrumentation, of IEC technical committee 45: Nuclear instrumentation.
This standard shall be read in conjunction with IEC 60761-1 (2002).
This second edition cancels and replaces the first edition, published in 1983, of which it
constitutes a technical revision.
The text of this standard is based on the first edition, and the following documents:
FDIS Rapport de vote
45B/337/FDIS 45B/348/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A is for information only.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

– 6 – 60761-5 © CEI:2002
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006. A cette
date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
La CEI 60761 comprend les parties suivantes, présentées sous le titre général: Equipements
de surveillance en continu de la radioactivité dans les effluents gazeux.
Partie 1: Exigences générales
Partie 2: Exigences particulières aux moniteurs d'aérosols radioactifs, y compris les aérosols
transuraniens
Partie 3: Exigences particulières aux moniteurs de gaz rares radioactifs
Partie 4: Exigences particulières aux moniteurs d'iode radioactif
Partie 5: Exigences particulières aux moniteurs de tritium

60761-5 © IEC:2002 – 7 –
The committee has decided that the contents of this publication will remain unchanged until
2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
IEC 60761 consists of the following parts, under the general title: Equipment for continuous
monitoring of radioactivity in gaseous effluents.
Part 1: General requirements
Part 2: Specific requirements for radioactive aerosol monitors including transuranic aerosols
Part 3: Specific requirements for radioactive noble gas monitors
Part 4: Specific requirements for radioactive iodine monitors
Part 5: Specific requirements for tritium monitors

– 8 – 60761-5 © CEI:2002
ÉQUIPEMENTS DE SURVEILLANCE EN CONTINU DE LA RADIOACTIVITÉ
DANS LES EFFLUENTS GAZEUX –
Partie 5: Exigences particulières aux moniteurs de tritium
1 Domaine d’application et objet
La présente partie de la CEI 60761 est applicable aux équipements destinés à la surveillance
en continu, différée ou séquentielle discrète du tritium sous toutes ses formes gazeuses dans
les effluents gazeux rejetés dans l’environnement.
Elle est applicable aux équipements conçus pour remplir les fonctions suivantes:
– la mesure de la concentration en tritium dans les effluents gazeux au point de rejet et de
ses variations en fonction du temps;
– le déclenchement d’une alarme lorsqu’une activité volumique ou une activité totale rejetée
préalablement fixée est dépassée.
Ces équipements peuvent aussi être utilisés pour la détermination de l’activité du tritium rejeté
pendant une période donnée.
L’objet de la présente norme est de formuler des exigences normatives spécifiques et
notamment les caractéristiques techniques et les conditions générales d’essai, et de donner
des exemples de méthodes acceptables pour les moniteurs de tritium définis dans l’article 4.
Les exigences générales, les caractéristiques techniques, les procédures d’essai, les carac-
téristiques des rayonnements, les caractéristiques électriques et mécaniques, de sécurité et
d’environnement figurent dans la CEI 60761-1. Elles sont applicables, sauf spécification
contraire, à la présente norme.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60761.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente partie
de la CEI 60761 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60068-2-27:1987, Essais d’environnement – Deuxième partie: Essais. Essai Ea et guide:
Chocs
CEI 60761-1:2002, Equipements de surveillance en continu de la radioactivité dans les
effluents gazeux – Première partie: Exigences générales
CEI 61000 (toutes les parties), Compatibilité électromagnétique (CEM)
EN 55022:1994, Limites et méthodes de mesure des caractéristiques de perturbation
radioélectriques produites par les appareils de traitement de l’information

60761-5 © IEC:2002 – 9 –
EQUIPMENT FOR CONTINUOUS MONITORING OF RADIOACTIVITY
IN GASEOUS EFFLUENTS –
Part 5: Specific requirements for tritium monitors
1 Scope and object
This part of IEC 60761 is applicable to equipment intended for the simultaneous, delayed or
discrete sequential measurement of tritium in any gaseous form in gaseous effluents dis-
charged into the environment.
It is applicable to equipment designed to fulfill the following functions:
– the measurement of the concentration of tritium in the gaseous effluents at the discharge
point and its variation with time;
– the actuation of an alarm when a predetermined volumic activity or a predetermined total
released radioactivity is exceeded.
The equipment may also be used for the determination of the tritium activity discharge over a
given period.
The object of this standard is to establish specific standard requirements, including technical
characteristics and general test conditions and to give examples of acceptable methods for the
tritium effluent monitors defined in clause 4.
The general requirements, technical characteristics, test procedures, radiation characteristics,
electrical, mechanical, safety and environmental characteristics are given in IEC 60761-1.
Unless otherwise stated, these requirements apply in this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60761. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60761 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60068-2-27:1987, Environmental testing – Part 2: Tests. Test Ea and guidance: Shock
IEC 60761-1:2002, Equipment for continuous monitoring of radioactivity in gaseous effluents –
Part 1: General requirements
IEC 61000 (all parts), Electromagnetic compatibility (EMC)
EN 55022:1994, Limits and Methods of Measurement of Radio Disturbance Characteristics of
Information Technology Equipment

– 10 – 60761-5 © CEI:2002
3 Termes et définitions
Pour les besoins de la présente partie de la CEI 60761, les définitions suivantes s’appliquent:
3.1
moniteur de tritium
équipement conçu pour la surveillance en continu du tritium dans les effluents gazeux rejetés
dans l’environnement
3.2
tritium
sauf spécification contraire, le mot «tritium» désigne, dans la présente norme, toutes les
formes tritiées, gaz ou vapeurs, combinées chimiquement ou non
4 Classification des moniteurs de tritium
Les équipements peuvent être classés, selon le type de mesure, en:
– moniteurs sélectifs pour la mesure sélective d'une forme particulière de tritium (gaz, oxyde
de tritium ou molécule tritiée quelconque);
– moniteurs non sélectifs pour la mesure globale du tritium sous toutes ses formes.
5 Ensemble de prélèvement et de détection
5.1 Conduits de prélèvement et d'échappement
En plus des exigences générales figurant dans la CEI 60761-1, les caractéristiques suivantes
doivent être prises en considération et faire l’objet d’un accord entre le constructeur et
l’acheteur:
– la nature des matériaux utilisés, en tenant compte, en particulier, de la corrosion chimique,
des effets électrostatiques, des effets de mémoire, etc.;
– la distance minimale entre l’admission et la sortie afin d’éviter la recirculation;
– la prévention de la condensation dans les conduits par variation de température ou de
pression;
– l’aptitude à la décontamination.
5.2 Filtre d’admission
Un filtre doit être placé dans un porte-filtre à l’entrée du circuit de prélèvement pour éliminer
les poussières et les aérosols de l’air. Afin de conserver les performances spécifiées de l’équi-
pement, ce filtre ne doit ni piéger, ni retenir, même temporairement, le tritium.
Toutes les dispositions nécessaires doivent être prises pour contrôler la perte de charge du
filtre. Il est recommandé de concevoir le système de manière à pouvoir changer le filtre, quand
la perte de charge atteint un niveau donné, pour s’assurer qu’un filtre intact est toujours en
place.
5.3 Aptitude à la décontamination
Afin d’éviter de perturber les mesures, il est recommandé de prendre toutes les dispositions
nécessaires pour limiter la contamination du détecteur. Dans tous les cas, le détecteur doit
être aisément démontable, décontaminable et remontable.

60761-5 © IEC:2002 – 11 –
3 Terms and definitions
For the purpose of this part of IEC 60761, the following definitions apply:
3.1
tritium effluent monitor
equipment designed for the continuous monitoring of tritium in gaseous effluents discharged to
the environment
3.2
tritium
unless otherwise stated, "tritium", in this standard, covers tritium in gaseous or vapour forms,
whether chemically combined or not
4 Classification of tritium effluent monitors
The equipment may be classified according to the type of measurement as:
– selective monitors, for the selective measurement of one particular form of tritium (gas,
tritium oxide or any tritiated compound);
– non-selective monitors, for the overall measurement of tritium in all its forms.
5 Sampling and detection assembly
5.1 Sampling and exhaust pipes
In addition to the general requirements of IEC 60761-1, the following characteristics shall be
considered and shall be agreed between manufacturer and purchaser:
– the nature of the materials used, paying particular attention to chemical corrosion,
electrostatic effects, memory effects, etc.;
– the minimum distance between inlet and outlet to avoid recirculation;
– the prevention of condensation in the pipe by variation of temperature or pressure;
– the ease of decontamination.
5.2 Inlet filter
A filter shall be placed in a filter-holder at the sampling circuit inlet to remove any dust and
aerosols from the air. In order to maintain the specified performance of the equipment, such a
filter shall not trap, or even temporarily, retain tritium.
All necessary arrangements shall be made to control the pressure drop in the filter. The system
should be designed to allow filter change at a given pressure drop to ensure that an intact filter
is in place.
5.3 Ease of decontamination
In order to avoid interference with measurements, it is recommended that all necessary
arrangements be made to limit the contamination of the detector. In all cases, the detection
assembly shall be easy to dismantle, decontaminate and reassemble.

– 12 – 60761-5 © CEI:2002
5.4 Milieu de collecte
Si le détecteur comporte un milieu absorbant destiné à collecter une forme chimique spécifique
du tritium, ses caractéristiques, son rendement, sa capacité de rétention et son temps de
retard doivent être connus pour les différents gaz radioactifs significatifs présents dans
l’effluent à mesurer.
Le constructeur doit indiquer de quelle manière le rendement de collecte est influencé par la
forme chimique du tritium, les conditions atmosphériques et la présence de produits chimiques
ou d’autres gaz dans l’air prélevé. Le constructeur doit préciser les conditions de stockage du
milieu absorbant.
5.5 Source de contrôle
Aucune source de contrôle, lorsqu’elle n’est pas en service, ne doit accroître l’indication de
l’ensemble de mesure de plus de 10 % de la valeur maximale de la décade de mesure utile la
plus basse.
5.6 Pompe à air
L'exigence de l’article 11 de la CEI 60761-1 s’applique.
5.7 Détecteur
Le constructeur doit indiquer les caractéristiques du détecteur, y compris la taille du détecteur
et le volume échantillonné.
6 Expression des résultats
Conformément aux exigences de l’article 9 de la CEI 60761-1, l’ensemble électronique associé
au détecteur doit donner un résultat exprimé directement en unité d’activité volumique (Bq/m ).
7 Essais effectués dans les conditions normales d’essai
Sauf spécification contraire, les essais doivent être considérés comme des essais de type,
mais certains d’entre eux ou tous peuvent être considérés comme des essais d’acceptation par
accord entre le constructeur et l’acheteur.
Les conditions normales d’essai sont indiquées dans le tableau 1. Elles représentent les
valeurs et les tolérances des diverses grandeurs d’influence pour les essais effectués sans
variation de ces grandeurs.
Les essais effectués dans les conditions normales d’essai sont indiqués dans le tableau 2.
8 Essais effectués avec variation des grandeurs d’influence
Ces essais sont indiqués dans les tableaux 3 et 4. Ils doivent être effectués conformément à
l’article 24 de la CEI 60761-1.

60761-5 © IEC:2002 – 13 –
5.4 Collection medium
If the detection assembly includes an absorbent medium, intended to collect a specific
chemical form of tritium, its characteristics, efficiency, retention capacity and delay time
constant shall be known for the various radioactive gases of significance in the effluent.
The manufacturer shall state how the collection efficiency is influenced by the chemical form of
tritium, atmospheric conditions and the presence of chemical products and other gases in
sampled air. The manufacturer shall specify the storage conditions of the absorbent medium.
5.5 Check source
Any check source, when not in use, shall not increase the reading of the measurement assembly
by more than 10 % of the maximum value of the lowest useful decade of measurement.
5.6 Air pump
The requirement of clause 11 of IEC 60761-1 is applicable.
5.7 Radiation detector
The manufacturer shall specify the detector characteristics, including the detector dimensions
and sampling volume.
6 Expression of measurements
In accordance with the requirements of clause 9 of IEC 60761-1, the electronic assembly
associated with the detector shall provide a reading expressed directly in terms of volumic
activity (Bq/m ).
7 Tests performed under standard test conditions
Except where otherwise specified, tests are to be considered as type tests, although any or all
may be considered as acceptance tests by agreement between manufacturer and purchaser.
The standard test conditions are shown in Table 1. These represent the values and tolerances
of the various influence quantities for tests carried out with no variation of these values.
The tests carried out under standard test conditions are listed in Table 2.
8 Tests performed with variation of the influence quantities
These tests are listed in Tables 3 and 4. They shall be carried out in accordance with clause 24
of IEC 60761-1.
– 14 – 60761-5 © CEI:2002
9 Sources de référence
Pour la détermination de la réponse pendant les essais de type, la source de référence doit
être de l'air ayant une activité volumique connue de tritium, sous la forme particulière pour
laquelle le moniteur est conçu. Il convient que les sources de référence soient constituées par
des bouteilles d’air ou de gaz sous pression contenant la forme chimique tritiée pour laquelle
l’équipement est prévu ou par tout autre dispositif générateur de la forme tritiée appropriée.
Des exemples de préparation de sources sont décrits dans l’annexe A. L’activité convention-
nellement vraie des sources gazeuses doit être connue avec une incertitude meilleure que 7 %
(k = 2).
10 Essais de performance avec les rayonnements
Ces essais sont effectués dans les conditions normales d’essai. Si une méthode électronique
de compensation de la radioactivité naturelle est prévue, tous les essais de l’ensemble de
mesure doivent être effectués avec les circuits de compensation en service, réglés conformé-
ment aux instructions du constructeur.
10.1 Réponse de référence
10.1.1 Exigences
La réponse de référence ne doit pas différer de plus de 15 % de la valeur spécifiée par le
constructeur.
10.1.2 Méthode d'essai
Faire circuler, avec un débit constant, de l’air marqué avec une activité volumique connue de
tritium, à travers l’ensemble, pendant un temps suffisant pour obtenir l’équilibre de la mesure.
Noter la valeur à l’équilibre. Des exemples de méthodes sont donnés en annexe A.
10.2 Linéarité
Les exigences et méthodes d'essai décrites en 26.3 de la CEI 60761-1 sont applicables.
10.3 Réponse aux autres formes chimiques tritiées
10.3.1 Exigences
Si l’équipement est conçu pour mesurer l’activité d’une forme chimique tritiée particulière, sa
réponse aux autres formes chimiques ayant une influence sur la mesure doit être spécifiée par
le constructeur et être inférieure à 15 % de la réponse à la forme tritiée pour laquelle l’équipe-
ment est prévu.
10.3.2 Méthode d’essai
La méthode est identique à celle qui est décrite en 10.1.2, mais en utilisant une autre forme
chimique tritiée.
10.4 Réponse aux gaz radioactifs autres que le tritium
10.4.1 Exigences
Le constructeur doit spécifier la réponse de l’équipement à des gaz radioactifs particuliers
autres que le tritium. Les gaz radioactifs auxquels s’appliquent ces exigences doivent faire
l’objet d’un accord entre le constructeur et l’acheteur.

60761-5 © IEC:2002 – 15 –
9 Reference sources
For the determination of the reference response during type tests, the reference source shall
be air with a known volumic activity of the particular form of tritium for which the equipment is
designed. The reference sources should consist of bottles of pressurized air or gas containing
the form of tritium for which the equipment is designed or any other calibrated device
generating the appropriate form of tritium.
Some suitable means of producing sources are described in annex A. The conventionally true
activity of the gas sources shall be known with an uncertainty better than 7 % (k = 2).
10 Radiation performance tests
These tests are carried out under standard test conditions. If an electronic method of
compensation against natural activity is included, all tests of the measuring assembly shall be
performed with the compensation circuits in operation, after having been adjusted according to
the manufacturer’s instructions.
10.1 Reference response
10.1.1 Requirements
The reference response shall not differ by more than 15 % from the manufacturer’s speci-
fications.
10.1.2 Test method
Circulate air, labelled with a known volumic activity of tritium, through the assembly at a
constant flow-rate, for a time sufficient to reach measurement equilibrium. Note the equilibrium
reading. Some methods are given as examples in annex A.
10.2 Linearity
The requirements and test methods described in 26.3 of IEC 60761-1 are applicable.
10.3 Response to other chemical forms of tritium
10.3.1 Requirements
If the equipment is designed to measure the activity of a particular chemical form of tritium, its
response to other chemical forms having an influence on the measurement shall be specified
by the manufacturer, and shall be less than 15 % of the response to the form of tritium for
which the equipment is designed.
10.3.2 Test method
The test method is identical with that described in 10.1.2, but using other chemical forms of
tritium.
10.4 Response to radioactive gases other than tritium
10.4.1 Requirements
The manufacturer shall state the response of the equipment to designated radioactive gases
other than tritium. The designated radioactive gases to which this requirement is applied shall
be the object of an agreement between the manufacturer and the purchaser.

– 16 – 60761-5 © CEI:2002
10.4.2 Méthode d’essai
La méthode est identique à celle qui est décrite en 10.1.2, mais en utilisant le ou les gaz
radioactifs appropriés.
10.5 Temps de réponse
10.5.1 Exigences
Le constructeur doit spécifier le temps de réponse de l’équipement. Le temps de réponse
comprend le temps de renouvellement d’air dans le détecteur.
10.5.2 Méthode d’essai
Cet essai doit être effectué au débit nominal. L’activité volumique à l’intérieur de la chambre
doit être égale à au moins 10 fois le seuil de décision. Un enregistreur doit être raccordé à
l’ensemble pour déterminer la variation de l’indication dans le temps.
Deux méthodes d’essai peuvent être utilisées:
Option 1: Injecter en continu, à l’entrée du moniteur, une activité volumique connue de tritium
pendant le temps nécessaire pour atteindre l’équilibre. Noter la valeur à l'équilibre
R .
f
Option 2: Relier l’entrée du circuit d’air de l’équipement à un robinet à deux voies, dont l’une
des branches permet à l’air de circuler à travers le circuit, tandis que l’autre est
reliée à un réservoir de volume au moins égal à 10 fois le volume des canalisations
et de la chambre de mesure de l’équipement à l'essai. Le réservoir lui-même doit
être raccordé à une bouteille de gaz par un détendeur et une vanne de réglage
(voir la figure A.1). La pression du réservoir, par rapport à la pression
atmosphérique, doit être mesurée.
La bouteille de gaz doit contenir l’activité gazeuse pour laquelle l’ensemble est
conçu. La vanne de réglage et le détendeur doivent être réglés pour le débit
nominal de gaz. Le réservoir doit être rempli du gaz de la bouteille à la pression
atmosphérique.
Au début de l’essai, le robinet à deux voies doit être commuté sur le réservoir et la
vanne de la bouteille ouverte. La vanne de réglage doit être réglée afin de
maintenir la pression atmosphérique dans le réservoir jusqu’à ce que
l’enregistrement de la mesure ait atteint une valeur constante R .
f
Le temps de réponse est l’intervalle de temps séparant l’instant initial où le tritium est
injecté (la mesure est égale à R) de l’instant où la mesure atteint pour la première fois
i
0,90 (R – R ) + R
f i i.
Quand le moniteur à l'essai n’absorbe ni ne concentre la radioactivité, l’installation peut être
simplifiée en raccordant directement la sortie du circuit d’air au réservoir et en isolant la
bouteille du réservoir au tout début de l’essai.
10.6 Essai de surcharge
Cet essai doit être effectué conformément à 26.6 de la CEI 60761-1 et dans le respect des
exigences de précision du tableau 2 de la présente norme.

60761-5 © IEC:2002 – 17 –
10.4.2 Test method
The test method is identical with that described in 10.1.2, but using the appropriate radioactive
gas or gases.
10.5 Response time
10.5.1 Requirements
The manufacturer shall specify the response time of the assembly. The response time includes
the renewal time of the air in the detector.
10.5.2 Test method
This test shall be carried out at the nominal flow-rate. The volumic activity inside the chamber
has to be at least 10 times the decision threshold. A recorder shall be connected to the
assembly to determine the change in indication as a function of time.
Two methods may be used:
Option 1: Inject continuously into the inlet of the monitor a known volumic activity of tritium
for the time needed to reach the equilibrium. Note the equilibrium value R .
f
Option 2: Connect the input of the air circuit of the equipment to a two-way valve, in which
one branch enables air to circulate through the circuit, while the other is connected
to a tank having a volume equal to at least 10 times the volume of the pipe system
and the measuring chamber of the assembly under test. The tank itself shall be
connected to a gas cylinder via a pressure-reducing valve and a regulating valve
(see figure A.1). The relation of the tank pressure to atmospheric pressure shall be
measured.
The gas cylinder shall contain the gaseous activity for which the assembly is
designed. The regulating valve and the pressure-reducing valve shall be set to the
rated gas flow. The tank shall be filled with the gas from the cylinder at
atmospheric pressure.
At the start of the test, the two-way valve shall be switched to the tank and the
cylinder valve opened. The regulating valve shall be adjusted so as to maintain
atmospheric pressure in the tank until the recorder reading of the assembly has
reached a constant value R .
f
The response time is the interval of time separating the initial moment when the tritium is
injected (the reading is R ) and the moment at which the reading reaches for the first time
i
0,90 (R – R ) + R .
f i i
Where the monitor neither absorbs nor concentrates activity, the installation may be simplified
by connecting the outlet of the air circuit directly to the tank and isolating the cylinder from the
tank at the start of the test.
10.6 Overload test
This test shall be carried out in accordance with 26.6 of IEC 60761-1, and to the accuracy
requirements of Table 2 of this standard.

– 18 – 60761-5 © CEI:2002
10.7 Susceptibilité à la rétention gazeuse
10.7.1 Exigences
Une activité volumique de tritium supérieure à 1 000 fois le seuil de décision doit être introduite
dans le moniteur. L'essai de susceptibilité à la rétention gazeuse doit montrer que l'indication,
après introduction d'air propre dans le moniteur, est inférieure à 1% de l'indication maximale
obtenue en présence du tritium.
10.7.2 Méthode d’essai
Introduire dans l’ensemble détecteur, pendant au moins 10 fois le temps de réponse de
l'équipement, une activité volumique de tritium, de la forme chimique pour laquelle l’appareil
est conçu, égale à environ 1 000 fois le seuil de décision.
Pour les ensembles ne comportant pas de système de piégeage, fermer sur lui-même le circuit
de gaz et y introduire suffisamment de tritium pour que l’activité volumique soit égale à 1 000
fois le seuil de décision. Faire circuler le gaz dans ce circuit fermé pendant 10 min.
Vérifier que l’indication de l’ensemble de mesure reste à sa valeur maximale pendant une
durée minimale de 10 fois le temps de réponse de l’équipement.
Faire circuler ensuite de l’air frais à pression et température ambiantes, en circuit ouvert au
débit nominal, pendant un temps suffisant pour atteindre une valeur indiquée à l'équilibre.
Cette valeur doit être inférieure à 1 % de la valeur maximale indiquée pendant l’essai avec
l’activité de tritium.
11 Essais du circuit d’air
Les essais spécifiés à l’article 29 de la CEI 60761-1 doivent être effectués, si nécessaire.
12 Rapport sur les essais de type et certificat
En plus des informations spécifiées l’article 30 de la CEI 60761-1, le constructeur doit fournir,
pour chaque équipement, un certificat donnant les informations suivantes:
– forme chimique tritiée pour laquelle l’appareil est conçu;
– réponse en fonction de l’activité volumique;
– réponse aux autres formes chimiques tritiées (si la mesure est sélective);
– réponse aux gaz radioactifs autres que le tritium;
– réponse au rayonnement gamma externe;
– nature, dimensions et surface utile du filtre de piégeage des aérosols;
– temps de réponse;
– susceptibilité à la rétention gazeuse.

60761-5 © IEC:2002 – 19 –
10.7 Susceptibility to gaseous retention
10.7.1 Requirements
Tritium with volumic activity greater than 1 000 times the decision threshold shall be introduced
into the monitor. The test for susceptibility to gaseous retention shall indicate, after clean air is
introduced into the monitor, less than 1 % of the maximum resulting reading with tritium.
10.7.2 Test method
Introduce into the detection assembly, for a period of at least 10 times the response time of the
equipment, a volumic activity of tr
...
