IEC 60684-3-228:1998

NORME
CEI
INTERNATIONALE
IEC
60684-3-228
INTERNATIONAL
Première édition
STANDARD
First edition
1998-05
Gaines isolantes souples –
Partie 3:
Spécifications pour types particuliers de gaines –
Feuille 228: Gaines thermorétractables
semi-rigides en fluorure de polyvinylidène,
retardées à la flamme, résistant aux fluides,
rapport de rétreint 2:1
Flexible insulating sleeving –
Part 3:
Specifications for individual types of sleeving –
Sheet 228: Heat-shrinkable semi-rigid
polyvinylidene fluoride sleeving, flame retarded,
fluid resistant, shrink ratio 2:1

Numéro de référence
Reference number
CEI/IEC 60684-3-228:1998
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60684-3-228
INTERNATIONAL
Première édition
STANDARD
First edition
1998-05
Gaines isolantes souples –
Partie 3:
Spécifications pour types particuliers de gaines –
Feuille 228: Gaines thermorétractables
semi-rigides en fluorure de polyvinylidène,
retardées à la flamme, résistant aux fluides,
rapport de rétreint 2:1
Flexible insulating sleeving –
Part 3:
Specifications for individual types of sleeving –
Sheet 228: Heat-shrinkable semi-rigid
polyvinylidene fluoride sleeving, flame retarded,
fluid resistant, shrink ratio 2:1

 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE L
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

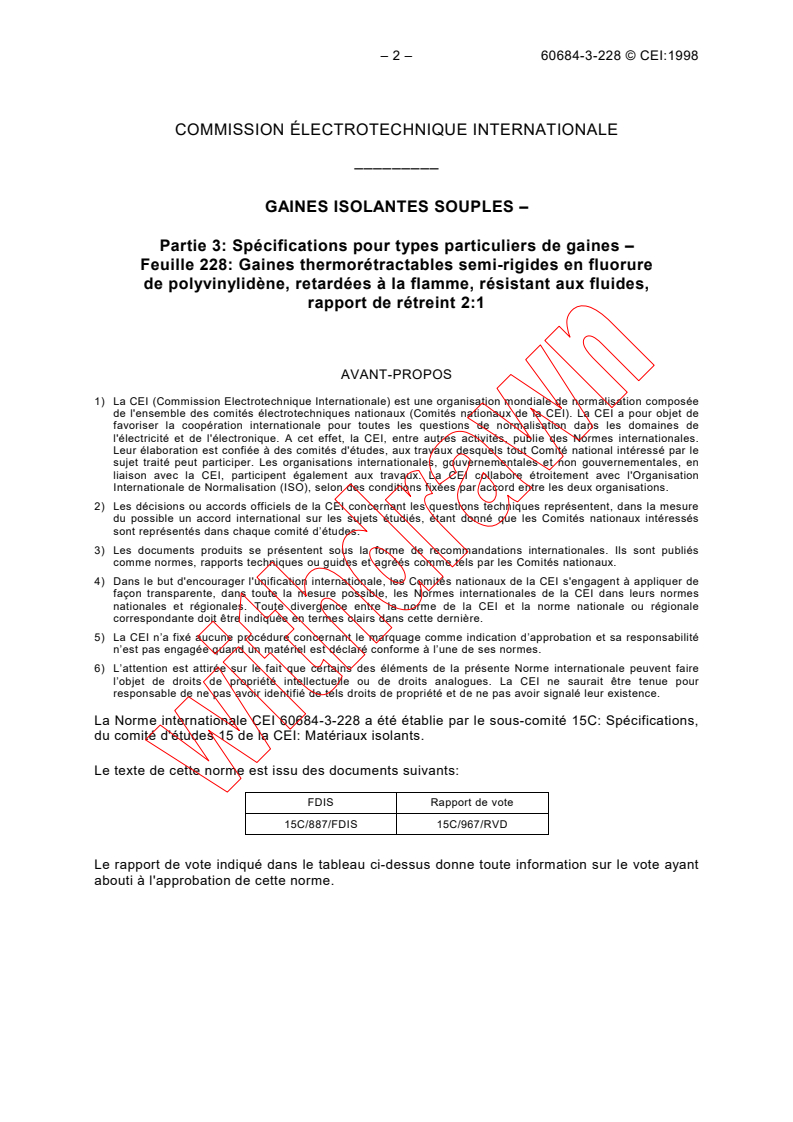

– 2 – 60684-3-228 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

–––––––––
GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –

Feuille 228: Gaines thermorétractables semi-rigides en fluorure

de polyvinylidène, retardées à la flamme, résistant aux fluides,

rapport de rétreint 2:1
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60684-3-228 a été établie par le sous-comité 15C: Spécifications,
du comité d'études 15 de la CEI: Matériaux isolants.
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
15C/887/FDIS 15C/967/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

60684-3-228 © IEC:1998 – 3 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––
FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 228: Heat-shrinkable, semi-rigid polyvinylidene fluoride sleeving,

flame retarded, fluid resistant, shrink ratio 2:1

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60684-3-228 has been prepared by subcommittee 15C:
Specifications, of IEC technical committee 15: Insulating materials.
The text of this standard is based on the following documents:
FDIS Report on voting
15C/887/FDIS 15C/967/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 4 – 60684-3-228 © CEI:1998
INTRODUCTION
La présente Norme internationale fait partie d'une série traitant des gaines isolantes souples à

usages électriques.
Cette série comporte trois parties:

Partie 1: Définitions et prescriptions générales (CEI 60684-1)

Partie 2: Méthodes d'essai (CEI 60684-2)

Partie 3: Spécifications pour types particuliers de gaines (CEI 60484-3)

La présente norme est l'une des feuilles qui composent la partie 3:
Feuille 228: Gaines thermorétractables semi-rigides en fluorure de polyvinylidène, retardées à
la flamme, résistant aux fluides, rapport de rétreint 2:1.

60684-3-228 © IEC:1998 – 5 –
INTRODUCTION
This International Standard is one of a series which deals with flexible insulating sleeving for

electrical purposes.
The series consists of three parts:

Part 1: Definitions and general requirements (IEC 60684-1)

Part 2: Methods of test (IEC 60684-2)

Part 3: Specifications for individual types of sleeving (IEC 60684-3)

This standard gives one of the sheets comprising part 3 as follows:
Sheet 228: Heat-shrinkable, semi-rigid polyvinylidene fluoride sleeving, flame retarded, fluid
resistant, shrink ratio 2:1.
– 6 – 60684-3-228 © CEI:1998
GAINES ISOLANTES SOUPLES –
Partie 3: Spécifications pour types particuliers de gaines –

Feuille 228: Gaines thermorétractables semi-rigides en fluorure

de polyvinylidène, retardées à la flamme, résistant aux fluides,

rapport de rétreint 2:1
1 Domaine d’application
La présente feuille de la CEI 60684-3 donne les prescriptions relatives à un type de gaines
thermorétractables en fluorure de polyvinylidène, retardées à la flamme et résistant aux fluides,
dont l'indice de température est de 175 et le rapport de rétreint nominal de 2:1.
Cette gaine est normalement fournie avec un diamètre intérieur allant jusqu’à 25,4 mm et la
couleur standard est transparente.
D’autres dimensions et d’autres couleurs que celles spécifiquement indiquées dans cette
norme peuvent être disponibles, comme articles spéciaux. Ces articles doivent être considérés
comme satisfaisant à cette norme s'ils correspondent aux caractéristiques indiquées dans les
tableaux 1, 2, 3, 4 et 5.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente feuille de la CEI 60684-3.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente feuille de la
CEI 60684-3 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
1)
des documents normatifs indiqués ci-après . Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60684-1:1980, Spécifications pour gaines isolantes souples – Partie 1: Définitions et
prescriptions générales
CEI 60684-2:1997, Gaines isolantes souples – Partie 2: Méthodes d’essai
CEI 60757:1983, Code de désignation de couleurs
ISO 846:1978, Plastiques – Evaluation de l'action des micro-organismes
2)
ISO 1817: Caoutchouc vulcanisé – Détermination de l’action des liquides
––––––––––
1)
En cas de litige, l'édition de référence est applicable.
2)
A publier (révision de l'ISO 1817:1985, en anglais seulement).

60684-3-228 © IEC:1998 – 7 –
FLEXIBLE INSULATING SLEEVING –

Part 3: Specifications for individual types of sleeving –

Sheet 228: Heat-shrinkable, semi-rigid polyvinylidene fluoride sleeving,

flame retarded, fluid resistant, shrink ratio 2:1

1 Scope
This sheet of IEC 60684-3 gives the requirements for one type of heat-shrinkable, flame
retarded, fluid resistant polyvinylidene fluoride sleeving with a temperature index of 175 and a
nominal shrink ratio of 2:1.
This sleeving is normally supplied with internal diameter up to 25,4 mm and the standard colour
is transparent.
Sizes or colours other than those specifically listed in this standard may be available as custom
items. These items shall be considered to comply with this standard if they comply with the
property requirements listed in tables 1, 2, 3, 4 and 5.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this sheet of IEC 60684-3. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this sheet of IEC 60684-3 are encouraged to investigate the possibility of
1)
applying the most recent editions of the normative documents indicated below . Members of
IEC and ISO maintain registers of currently valid International Standards.
IEC 60684-1:1980, Specification for flexible insulating sleeving – Part 1: Definitions and
general requirements
IEC 60684-2:1997, Flexible insulating sleeving – Part 2: Methods of test
IEC 60757:1983, Code for designation of colours

ISO 846:1978, Plastics – Evaluation of the action of micro-organisms
2)
ISO 1817: Rubber, vulcanized – Determination of the effect of liquids
–––––––––
1)
In case of dispute, the referenced edition is applicable.
2)
To be published (revision of ISO 1817:1985).

– 8 – 60684-3-228 © CEI:1998
3 Désignation
Les gaines doivent être identifiées par la désignation suivante:

*
Gaine CEI 60684 –3 –228 –12,7/6,4 –TT

Description
Publication CEI – Numéro
– Partie
– Feuille
Dimension (diamètre intérieur à l'état expansé et rétreint, en millimètres)
Couleur
Toutes les abréviations relatives aux couleurs doivent satisfaire à la CEI 60757. En l'absence
d'abréviation, la couleur doit être indiquée par une désignation complète.
4 Conditions d'essai
Sauf spécification contraire, la gaine doit être rétreinte dans une étuve à air pulsé pendant
(5 ± 1) min à 200 °C ± 5 K avant l'essai.
5 Prescriptions
Outre les prescriptions générales données dans la CEI 60684-1, les gaines doivent être
conformes aux prescriptions données dans les tableaux 1, 2, 3, 4 et 5.
6 Conformité des gaines
La conformité aux exigences de cette spécification doit normalement être basée sur les
résultats obtenus pour des gaines transparentes dont les dimensions sont 12,7/6,4 mm. Le
changement de couleur à la lumière doit être déterminé pour toutes les couleurs.
––––––––––
*
TT désigne les gaines transparentes.

60684-3-228 © IEC:1998 – 9 –
3 Designation
The sleeving shall be identified by the following designation.

*
Sleeving IEC 60684 –3 –228 –12,7/6,4 –TT

Description
IEC Publication – Number
– Part
– Sheet
Size (expanded and recovered internal diameter, in millimeters)
Colour
Any abbreviation for colour shall comply with IEC 60757. Where no abbreviation is given, the
colour shall be written in full.
4 Conditions of test
Unless otherwise specified, the sleeving shall be shrunk in a forced air circulation oven for
(5 ± 1) min at 200 °C ± 5 K prior to testing.
5 Requirements
In addition to the general requirements given in IEC 60684-1, the sleeving shall comply with the
requirements of tables 1, 2, 3, 4 and 5.
6 Sleeving conformance
Conformance with the requirements of this specification shall normally be based on the results
from size 12,7/6,4 mm transparent sleeving. The colour fastness to light shall be determined
for all colours.
–––––––––
*
TT designates transparent sleeving.

– 10 – 60684-3-228 © CEI:1998
Tableau 1 – Prescriptions relatives aux dimensions et à la masse

Diamètre intérieur Epaisseur des parois Masse par unité de

Code de mm après rétreint longueur

g/m
dimensions
Expansé Rétreint
mm Max.
Min. Max.
1,2/0,6 1,2 0,6 0,25 ± 0,05 1,5

1,6/0,8 1,6 0,8 0,25 ± 0,05 1,9

2,4/1,2 2,4 1,2 0,25 ± 0,05 2,5

3,2/1,6 3,2 1,6 0,25 ± 0,05 3,2

4,8/2,4 4,8 2,4 0,25 ± 0,05 4,6
6,4/3,2 6,4 3,2 0,30 ± 0,10 8,1
9,5/4,8 9,5 4,8 0,30 ± 0,10 11,8
12,7/6,4 12,7 6,4 0,30 ± 0,10 15,4
19,0/9,5 19,0 9,5 0,45 ± 0,10 31,2
25,4/12,7 25,4 12,7 0,50 ± 0,10 45,1

60684-3-228 © IEC:1998 – 11 –
Table 1 – Dimensional and mass requirements

Internal diameter Mass per unit

mm Recovered length
g/m
Size code wall thickness
Expanded Recovered
mm Max.
Min. Max.
1,2/0,6 1,2 0,6 0,25 ± 0,05 1,5

1,6/0,8 1,6 0,8 0,25 ± 0,05 1,9

2,4/1,2 2,4 1,2 0,25 ± 0,05 2,5

3,2/1,6 3,2 1,6 0,25 ± 0,05 3,2

4,8/2,4 4,8 2,4 0,25 ± 0,05 4,6
6,4/3,2 6,4 3,2 0,30 ± 0,10 8,1
9,5/4,8 9,5 4,8 0,30 ± 0,10 11,8
12,7/6,4 12,7 6,4 0,30 ± 0,10 15,4
19,0/9,5 19,0 9,5 0,45 ± 0,10 31,2
25,4/12,7 25,4 12,7 0,50 ± 0,10 45,1

– 12 – 60684-3-228 © CEI:1998
Tableau 2 – Prescriptions relatives aux proprietés

Propriété Article ou Unités Max. Prescriptions Remarques

paragraphe de ou
la CEI 60684-2 min.
Dimensions 3
– diamètre intérieur 3.1.2 mm Tableau 1

– épaisseur de paroi 3.3.2 mm Tableau 1

– concentricité 3.3.3 %Min.
• expansé 65
• rétreint
Choc thermique 6 Chauffer à 250 °C ± 5 K
Résistance à la traction 19.1 et 19.2 MPa Min. 15
Allongement à la rupture 19.1 et 19.2 % Min. 75
Variation de longueur 9 % Max. +0 Chauffer la gaine expansée à
–10 200 °C ± 5 K pendant (5 ± 1)
...
