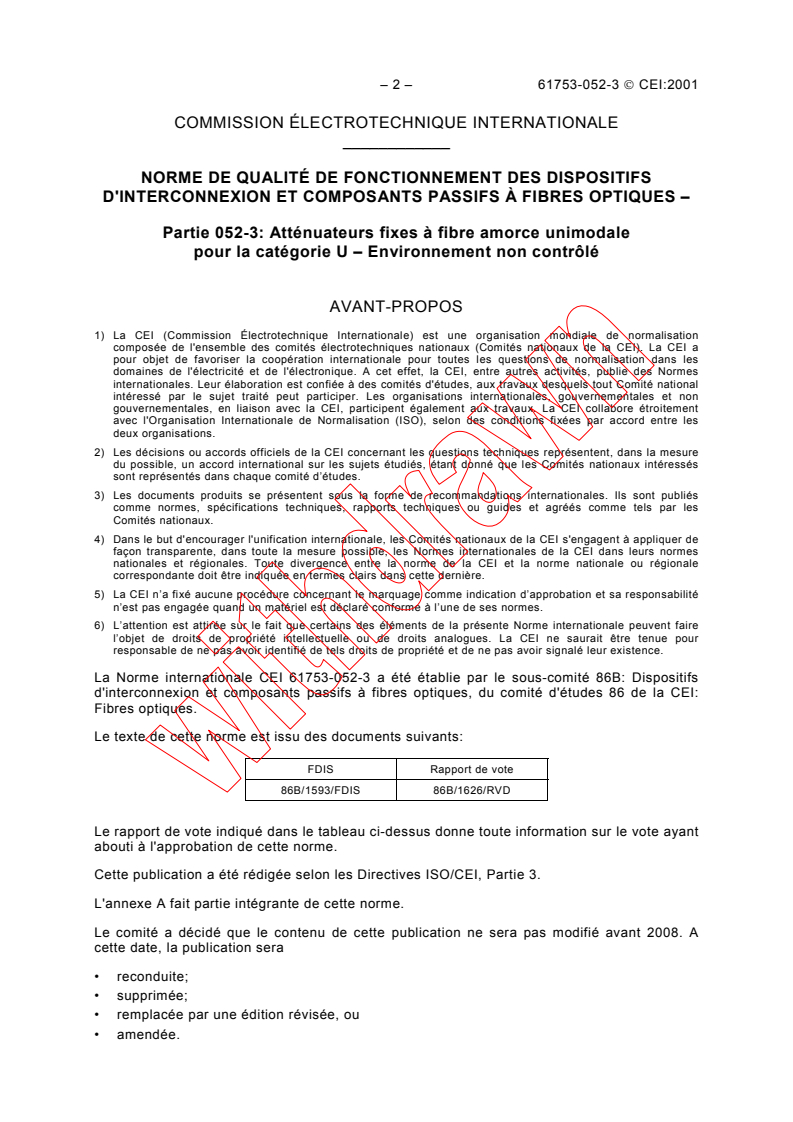

– 2 – 61753-052-3  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
NORME DE QUALITÉ DE FONCTIONNEMENT DES DISPOSITIFS

D'INTERCONNEXION ET COMPOSANTS PASSIFS À FIBRES OPTIQUES –

Partie 052-3: Atténuateurs fixes à fibre amorce unimodale

pour la catégorie U – Environnement non contrôlé

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61753-052-3 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1593/FDIS 86B/1626/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2008. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61753-052-3  IEC:2001 – 3 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
FIBRE OPTIC INTERCONNECTING DEVICES

AND PASSIVE COMPONENTS PERFORMANCE STANDARD –

Part 052-3: Single-mode fibre, pigtailed-style fixed attenuators

for category U – Uncontrolled environment

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61753-052-3 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1593/FDIS 86B/1626/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard.
The committee has decided that the contents of this publication will remain unchanged until
2008. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 4 – 61753-052-3  CEI:2001
NORME DE QUALITÉ DE FONCTIONNEMENT DES DISPOSITIFS

D'INTERCONNEXION ET COMPOSANTS PASSIFS À FIBRES OPTIQUES –

Partie 052-3: Atténuateurs fixes à fibre amorce unimodale

pour la catégorie U – Environnement non contrôlé

1 Domaine d'application
La présente partie de la CEI 61753 contient les prescriptions de mesure et d'essai initiales
minimales et les sévérités auxquelles il faut qu'un atténuateur à fibre optique satisfasse afin
d'être classé dans la catégorie U (environnement non contrôlé) selon la définition de l'annexe A
de la CEI 61753-1-1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60793-1-1, Fibre optiques – Partie 1: Spécification générique – Section 1: Généralités
CEI 61300-2-1, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-1: Essais – Vibrations
(sinusoïdales)
CEI 61300-2-4, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-4: Essais – Rétention de la fibre
ou du câble
CEI 61300-2-5, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-5: Essais – Torsion/rotation
CEI 61300-2-12, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-12: Essais – Impact
CEI 61300-2-14, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-14: Essais – Puissance d'entrée
maximale
CEI 61300-2-17, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-17: Essais – Froid
CEI 61300-2-18, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-18: Essais – Chaleur sèche –
Résistance à haute température
CEI 61300-2-19, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-19: Essais – Chaleur humide
(essai continu)
61753-052-3  IEC:2001 – 5 –
FIBRE OPTIC INTERCONNECTING DEVICES

AND PASSIVE COMPONENTS PERFORMANCE STANDARD –

Part 052-3: Single-mode fibre, pigtailed-style fixed attenuators

for category U – Uncontrolled environment

1 Scope
This part of IEC 61753 contains the minimum initial test and measurement requirements and
severities which a fibre optic attenuator must satisfy in order to be categorized as meeting the
requirements of category U (uncontrolled environments), as defined in annex A of IEC 61753-1-1.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60793-1-1, Optical fibres – Part 1: Generic specification – Section 1: General
IEC 61300-2-1, Fibre optic interconnecting devices and passive components – Basic test and
measurement procedures – Part 2-1: Tests – Vibration (sinusoidal)
IEC 61300-2-4, Fibre optic interconnecting devices and passive components – Basic test and
measurement procedures – Part 2-4: Tests – Fibre/cable retention
IEC 61300-2-5, Fibre optic interconnecting devices and passive components – Basic test and
measurement procedures – Part 2-5: Tests – Torsion/twist
IEC 61300-2-12, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 2-12: Tests – Impact
IEC 61300-2-14, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 2-14: Tests – Maximum input power
IEC 61300-2-17, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 2-17: Tests – Cold
IEC 61300-2-18, Fibre optic interconnecting devices and passive components – Basic test

and measurement procedures – Part 2-18: Tests – Dry heat – High temperature endurance
IEC 61300-2-19, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 2-19: Tests – Damp heat (steady state)

– 6 – 61753-052-3  CEI:2001
CEI 61300-2-22, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 2-22: Essais – Variations de

température
CEI 61300-2-35, Dispositifs d'interconnexion et composants passifs à fibres optiques –

Méthodes fondamentales d'essais et de mesures – Partie 2-35: Essais – Rotation du câble

CEI 61300-3-2, Dispositifs d'interconnexion et composants passifs à fibres optiques –

Méthodes fondamentales d'essais et de mesures – Partie 3-2: Examens et mesures –
Dépendance à la polarisation de l'affaiblissement dans un dispositif pour fibres optiques

monomodes
CEI 61300-3-4, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures - Partie 3-4: Examens et mesures –
Affaiblissement
CEI 61300-3-6, Dispositifs d'interconnection et composants passifs à fibres optiques –
Méthodes fondamentales d'essais et de mesures – Partie 3-6: Examens et mesures –
Puissance réfléchie
CEI 61753-1-1, Norme de qualité de fonctionnement des dispositifs d'interconnexion et
composants passifs à fibres optiques – Partie 1-1: Généralités et guide – Dispositifs
d'interconnexion (connecteurs)
3 Essai
Toutes les méthodes d'essai sont conformes à la partie spécifique de la CEI 61300.
Les échantillons doivent être munis d'une terminaison sur les fibres monomodales selon la
CEI 60793-1-1, de type B 1.1, dans un format de câble renforcé ou de fibres à revêtement
(primaire et secondaire).
Chaque essai définit le nombre d'échantillons destinés à être évalués.
Les dispositifs d'affaiblissement pour chaque groupe d’essais, comme cela est défini à
l'annexe A, sont destinés à être de nouveaux échantillons exempts de contraintes préalables
mais ils peuvent, si on le souhaite, être sélectionnés parmi des échantillons précédemment
utilisés.
Sauf spécification contraire, tous les essais doivent être effectués sur la longueur d'onde
optique comprise entre 1 260 nm et 1 360 nm ou 1 480 nm et 1 580 nm.

4 Rapport d'essai
Des rapports d'essai documentés de manière complète et étayés de pièces justificatives
doivent être préparés et mis à disposition en vue d'un contrôle, afin de démontrer que les
essais ont été effectués et qu'ils sont satisfaisants.
5 Prescriptions fonctionnelles
5.1 Taille de l'échantillon, séquencement et groupement
La taille de l'échantillon à utiliser pour les essais doit correspondre à la définition de l'annexe A.
Les essais séquentiels et les essais non séquentiels peuvent être réalisés.

61753-052-3  IEC:2001 – 7 –
IEC 61300-2-22, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 2-22: Tests – Change of temperature

IEC 61300-2-35, Fibre optic interconnecting devices and passive components – Basic test

and measurement procedures - Part 2-35: Tests – Cable nutation

IEC 61300-3-2, Fibre optic interconnecting devices and passive components – Basic test and

measurement procedures – Part 3-2: Examinations and measurements – Polarization

dependence of attenuation in a single-mode fibre optic device

IEC 61300-3-4, Fibre optic interconnecting devices and passive components - Basic test and

measurement procedures – Part 3-4: Examinations and measurements – Attenuation

IEC 61300-3-6, Fibre optic interconnecting devices and passive components – Basic test and
measurement procedures – Part 3-6: Examinations and measurements – Return loss
IEC 61753-1-1, Fibre optic interconnecting devices and passive components performance
standard – Part 1-1: General and guidance – Interconnecting devices (connectors)
3 Test
All test methods are in accordance with the relevant part of IEC 61300.
The samples shall be terminated onto single-mode fibres as per IEC 60793-1-1, type B 1.1, in
either coated fibres (primary and secondary) or reinforced cable format.
Each test defines the number of samples to be evaluated.
The attenuation devices used for each group of test, as defined in annex A, are intended to be
previously unstressed new samples but may be selected from previously used samples, if so
desired.
All tests shall be carried out over the optical wavelength 1 260 nm to 1 360 nm or 1 480 nm to
1 580 nm, unless otherwise stated.
4 Test report
Fully documented test reports and supporting evidence shall be prepared and be available for
inspection as evidence that the tests have been carried out and complied with.

5 Performance requirements
5.1 Sample size, sequencing and grouping
The sample size to be used for the tests shall be as defined in annex A.
Both sequential and unsequential tests can be performed.

– 8 – 61753-052-3  CEI:2001
5.2 Précisions et prescriptions d'essai

o
N Essais Prescriptions Précisions

1 Affaiblissement L'affaiblissement peut être spécifié pour la bande Longueur de fibre des fibres amorces
passante de la longueur d’onde 1 260 nm – 1 360 nm
d'atténuateur: ≥2 m
CEI 61300-3-4
et/ou 1 480 nm – 1 580 nm
Conditions d'injection:
La tolérance d'affaiblissement prescrite ±10 % dB de La longueur d'onde de la source doit être

la valeur nominale d'affaiblissement doit être supérieure à la longueur d'onde de

spécifiée pour la bande passante de la longueur coupure de la fibre
d'onde. Mais les prescriptions de tolérance

Source:
d'affaiblissement doivent être inférieures à 0,5 dB
La stabilité à la longueur d'onde de

dans le cas où les valeurs d'affaiblissement
fonctionnement doit être supérieure
nominales sont inférieures à 5 dB
à ±0,05 dB sur la période de mesure
d'au moins 1 h
Bande de longueur d'onde:
1 260 nm – 1 360 nm et/ou
1 480 nm – 1 580 nm
Système de détecteur:
Linéarité de ±0,05 dB
Réponse spectrale adaptée à la source
2 Puissance Méthode 1 et 2
Classe S ≥ 26 dB
réfléchie
Longueur d'onde centrale de source de
Classe T ≥ 35 dB
CEI 61300-3-6 réflectométrie optique dans le domaine
Classe U ≥ 50 dB
temporel (OTDR): 1 310 nm ± 30 nm,
Classe V ≥ 60 dB (accouplé) 1 550 nm ± 30 nm
Largeur spectrale de source d'OTDR
V ≥ 55 dB (désaccouplé)
(largeur à mi-hauteur): ≤20 nm
Durée d'impulsion OTDR: ≤100 ns
Les autres portes non soumises à l'essai
doivent être munies d'une terminaison
optique pour éviter les réflexions non
désirées contribuant à la mesure
3 Sensibilité à la ≤0,2 dB Option 1, Méthode A
polarisation
Source:
CEI 61300-3-2
LD DFB 1 310 nm ± 30 nm,
1 550 nm ± 30 nm;
Autres précisions: identiques à celles
o
de l'essai n 1
4Froid Au cours de l'essai, la valeur d'affaiblissement et Température: –25 °C
de puissance réfléchie doivent être mesurées à un
CEI 61300-2-17 Durée d'exposition: 96 h
intervalle maximal de 1 h
Eprouvettes en fonctionnement optique
Au cours de l'essai, les limites d'affaiblissement
o
Procédure de préconditionnement:
de l'essai n 1 doivent être satisfaites.
Condition atmosphérique normale
Au cours et à l'issue de l'essai, l'affaiblissement
pendant 2 h
doit être à ±5 % dB de la valeur d'origine dans les
Procédure de rétablissement:
conditions ambiantes
Permettre à l'éprouvette de revenir à 20 °C
Au cours de l'essai, les limites de puissance
dans une période ne dépassant pas 2 h
o
réfléchie de l'essai n 2 doivent être satisfaites
5 Résistance à Au cours de l'essai, la valeur d'affaiblissement Température: +70 °C
haute température doit être mesurée à un intervalle maximal de 1 h
Durée d'exposition: 96 h
(chaleur s
...
