ISO 1071:2015
(Main)Welding consumables — Covered electrodes, wires, rods and tubular cored electrodes for fusion welding of cast iron — Classification
Welding consumables — Covered electrodes, wires, rods and tubular cored electrodes for fusion welding of cast iron — Classification
ISO 1071:2015 specifies requirements for classification of covered electrodes for manual metal arc welding, wire electrodes for metal arc welding, tubular cored electrodes for metal arc welding with and without a gas shield, rods for TIG-welding, and rods for oxy-fuel gas welding of unalloyed cast irons. Classification is based on the chemical composition of wires and rods and on the all-weld metal deposit for tubular cored and covered electrodes.
Produits consommables pour le soudage — Electrodes enrobées, fils d'apport, baguettes et fils fourrés pour le soudage par fusion de la fonte — Classification
ISO 1071:2015 spécifie les exigences pour la classification des électrodes enrobées utilisées en soudage manuel à l'arc avec électrode enrobée, des fils-électrodes utilisés en soudage à l'arc avec électrode fusible, des fils fourrés utilisés en soudage à l'arc avec électrode fusible (avec et sans gaz de protection), des baguettes utilisées pour le soudage TIG et des baguettes utilisées pour le soudage oxygaz des fontes non alliées. La classification est basée sur la composition chimique des fils et des baguettes et sur le dépôt de métal fondu hors dilution dans le cas des fils fourrés et des électrodes enrobées.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 1071
Third edition
2015-11-15
Welding consumables — Covered
electrodes, wires, rods and tubular
cored electrodes for fusion welding of
cast iron — Classification
Produits consommables pour le soudage — Electrodes enrobées, fils
d’apport, baguettes et fils fourrés pour le soudage par fusion de la
fonte — Classification
Reference number
©
ISO 2015
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Classification . 1
3.1 Wire electrodes and rods . 1
3.2 Tubular cored electrodes . 1
3.3 Covered electrodes . 2
3.4 Tubular cored and covered electrodes . 2
4 Symbols and requirements . 2
4.1 Symbols for the product form . 2
4.2 Symbol for the type of alloy . 2
4.3 Symbol for the chemical composition . 2
4.3.1 General. 2
4.3.2 Consumables producing similar weld metal . 2
4.3.3 Consumables producing dissimilar weld metal . 3
4.4 Symbol for shielding gas (tubular cored electrode) . 3
4.5 Symbols for effective electrode efficiency and type of current (covered electrode) . 7
5 Mechanical tests . 7
6 Chemical analysis . 7
7 Rounding procedure . 7
8 Retests . 8
9 Technical delivery conditions . 8
10 Designation . 8
Annex A (informative) Description of the consumable .10
Annex B (informative) Expected minimum values for strength and elongation of dissimilar
all-weld metal in tensile test .14
Bibliography .15

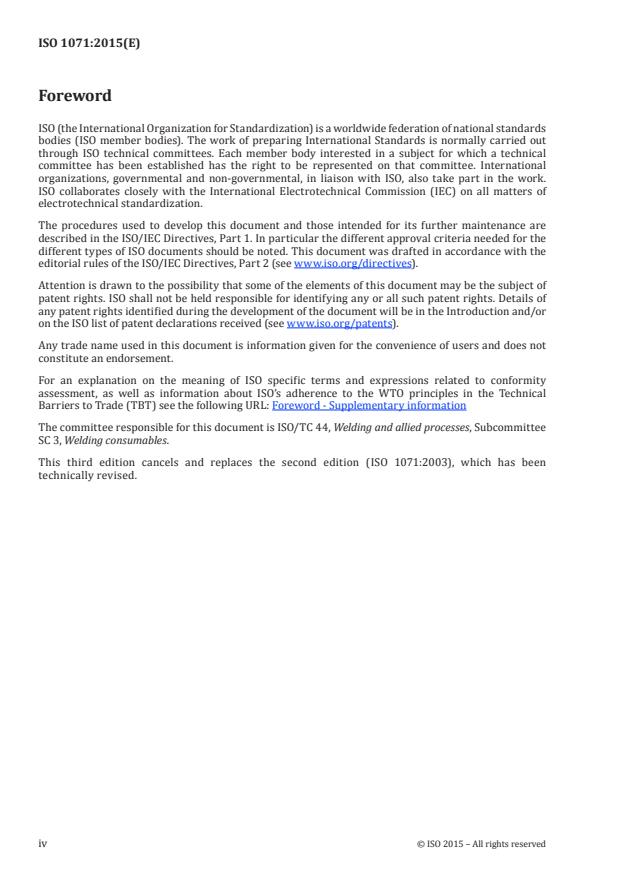

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 44, Welding and allied processes, Subcommittee
SC 3, Welding consumables.
This third edition cancels and replaces the second edition (ISO 1071:2003), which has been
technically revised.
iv © ISO 2015 – All rights reserved
Introduction
This International Standard classifies welding consumables for fusion welding of various types of
unalloyed cast irons.
Applications for welding consumables classified to this International Standard:
— production welding, that means welding of cast materials during the process of production. In that
way, the quality of the casting shall be ensured in accordance with the guaranteed properties and
to the requirements of the application;
— repair welding of castings which are damaged during service;
— welding for construction purposes where cast irons are joined to themselves or to other ferrous or
non-ferrous metals.
The following methods are used for the welding of cast irons:
— using a welding consumable which produces a weld metal similar to the parent metal. High
preheating is required (typical temperature range 550 °C to 650 °C);
— using a welding consumable which produces a weld metal dissimilar to the parent metal. No or only
low preheating is required.
This International Standard contains different types of welding consumables because the chemical
composition of welding rods and wire electrodes, as well as the all-weld metal of the corresponding
covered electrodes and tubular cored electrodes, is similar.
Additionally, to the welding consumables specified in this International Standard, consumables
classified to other standards can be used (see Annex A).
INTERNATIONAL STANDARD ISO 1071:2015(E)
Welding consumables — Covered electrodes, wires, rods
and tubular cored electrodes for fusion welding of cast
iron — Classification
1 Scope
This International Standard specifies requirements for classification of covered electrodes for manual
metal arc welding, wire electrodes for metal arc welding, tubular cored electrodes for metal arc welding
with and without a gas shield, rods for TIG-welding, and rods for oxy-fuel gas welding of unalloyed cast
irons. Classification is based on the chemical composition of wires and rods and on the all-weld metal
deposit for tubular cored and covered electrodes.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of
product, dimensions, tolerances and markings
ISO 2401, Covered electrodes — Determination of the efficiency, metal recovery and deposition coefficient
ISO 6847, Welding consumables — Deposition of a weld metal pad for chemical analysis
ISO 14175, Welding consumables — Gases and gas mixtures for fusion welding and allied processes
ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor 1:2011
3 Classification
3.1 Wire electrodes and rods
For wire electrodes and rods classified in accordance with their chemical composition (see Table 2 and
Table 3), the classification is divided into three parts.
a) The first part gives a symbol indicating the product to be identified.
b) The second part indicates the type of alloy (C for cast iron).
c) The third part gives a symbol indicating the chemical composition of the wire electrode or of the rod.
3.2 Tubular cored electrodes
For tubular cored electrodes classified in accordance with the all-weld metal chemical composition
produced with an appropriate shielding gas, the classification is divided into four parts.
a) The first part gives a symbol indicating the product to be identified.
b) The second part indicates the type of alloy (C for cast iron).
c) The third part gives a symbol indicating the chemical composition of the all-weld metal.
d) The fourth part gives a symbol indicating the shielding gas.
3.3 Covered electrodes
For covered electrodes classified in accordance with the all-weld metal chemical composition, the
classification is based on an electrode diameter of 4 mm. The classification is divided into four parts.
a) The first part gives a symbol indicating the product to be identified.
b) The second part indicates the type of alloy (C for cast iron).
c) The third part gives a symbol indicating the chemical composition of the all-weld metal.
d) The fourth part gives a symbol indicating the effective electrode efficiency and the type of current.
3.4 Tubular cored and covered electrodes
The following classification of tubular cored and covered electrodes is split into two sections.
a) Compulsory section b) Optional section
This section includes the symbol for the type of This section includes the symbol for the effective
product, type of alloy, the chemical composition, electrode efficiency and/or type of current for
and the shielding gas as defined in 4.1, 4.2, 4.3, which the consumable is suitable as defined in
and 4.4. 4.5.
The full designation (see examples in Clause 10) shall be used on packages and in the manufacturer’s
literature and data sheets.
4 Symbols and requirements
4.1 Symbols for the product form
The symbol for the covered electrode shall be the letter E.
The symbol for the solid wire and rod shall be the letter S and the symbol for the tubular cored
wire shall be T.
The symbol for the cast rod shall be R.
4.2 Symbol for the type of alloy
The symbol C as the second symbol shall be used to indicate the welding of cast iron as the main application.
4.3 Symbol for the chemical composition
4.3.1 General
The symbols in Table 2 and Table 3 indicate the chemical composition of rods and wire electrodes,
as well as the chemical composition of the all-weld metal of covered electrodes and tubular cored
electrodes in accordance with Clause 6.
A distinction has to be made between consumables producing similar and dissimilar weld metal.
4.3.2 Consumables produci
...
NORME ISO
INTERNATIONALE 1071
Troisième édition
2015-11-01
Produits consommables pour le
soudage — Electrodes enrobées, fils
d’apport, baguettes et fils fourrés pour
le soudage par fusion de la fonte —
Classification
Welding consumables — Covered electrodes, wires, rods and tubular
cored electrodes for fusion welding of cast iron — Classification
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Classification . 1
4 Symboles et exigences. 2
4.1 Symboles pour la forme du produit . 2
4.2 Symbole pour le type d’alliage. 2
4.3 Symbole pour la composition chimique . 2
4.3.1 Généralités . 2
4.3.2 Produits consommables produisant un métal de même nature que le
métal de base . 3
4.3.3 Produits consommables produisant un métal fondu de nature différente
de celle du métal de base . 3
4.4 Symbole des gaz de protection (fils fourrés) . 3
4.5 Symbole du rendement effectif de l’électrode et du type de courant (électrode enrobée) . 7
5 Essais mécaniques . 7
6 Analyse chimique . 7
7 Procédure d’arrondissage . 8
8 Contre-essais . 8
9 Conditions techniques de livraison . 8
10 Désignation . 8
Annexe A (informative) Description du produit consommable .10
Annexe B (informative) Valeurs minimales attendues de résistance et d’allongement lors
de l’essai de traction du métal fondu hors dilution de nature différente de celle du
métal de base .14
Bibliographie .15

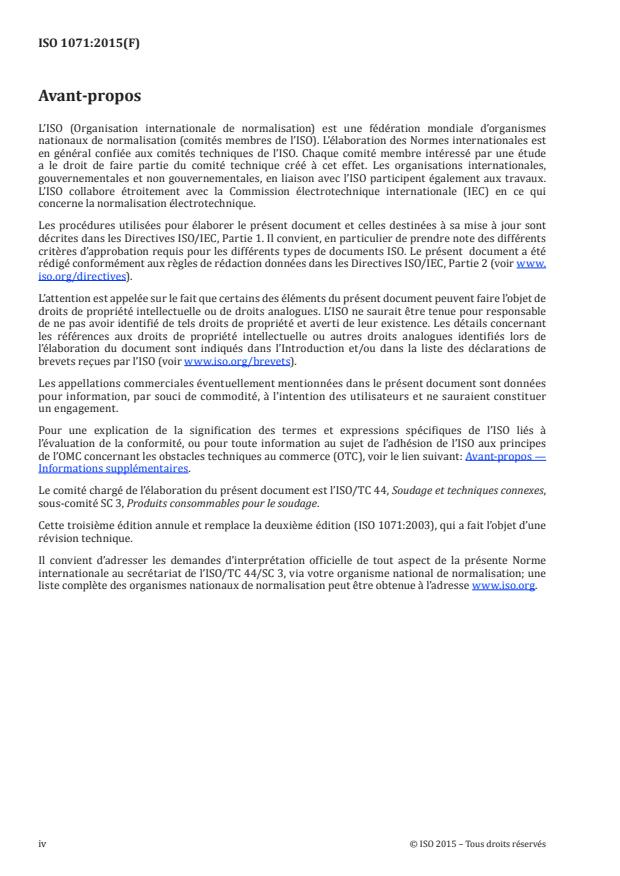

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
Cette troisième édition annule et remplace la deuxième édition (ISO 1071:2003), qui a fait l’objet d’une
révision technique.
Il convient d’adresser les demandes d’interprétation officielle de tout aspect de la présente Norme
internationale au secrétariat de l’ISO/TC 44/SC 3, via votre organisme national de normalisation; une
liste complète des organismes nationaux de normalisation peut être obtenue à l’adresse www.iso.org.
iv © ISO 2015 – Tous droits réservés
Introduction
La présente Norme internationale classifie les produits consommables utilisés en soudage par fusion de
différents types de fontes non alliées.
Applications pour les produits consommables de soudage classifiés suivant la présente Norme
internationale:
— le soudage en production, c’est-à-dire le soudage des matériaux moulés lors du processus de
production. De cette façon, la qualité de la pièce moulée doit être conforme aux propriétés garanties
et aux exigences de l’application;
— la réparation par soudage des pièces moulées endommagées en service;
— le soudage en construction, où les fontes sont soudées ensemble ou à d’autres métaux ferreux ou
non- ferreux.
Les méthodes suivantes sont employées pour le soudage des fontes:
— avec un produit consommable produisant un métal fondu de même nature que le métal de base. Une
température de préchauffage élevée est exigée (gamme de température type 550 °C à 650 °C);
— avec un produit consommable produisant un métal fondu de nature différente de celle du métal de
base. Le préchauffage n’est pas exigé, ou seulement à une température peu élevée.
La présente Norme internationale couvre les différents types de produits consommables pour le soudage,
car la composition chimique des baguettes de soudage et des fils-électrodes, ainsi que celle du métal
fondu hors dilution produit par les électrodes enrobées et les fils fourrés correspondants, sont similaires.
D’autres types de produits consommables, classifiés suivant d’autres normes, peuvent être utilisés en
plus de ceux spécifiés dans la présente Norme internationale (voir Annexe A).
NORME INTERNATIONALE ISO 1071:2015(F)
Produits consommables pour le soudage — Electrodes
enrobées, fils d’apport, baguettes et fils fourrés pour le
soudage par fusion de la fonte — Classification
1 Domaine d’application
La présente Norme internationale européenne spécifie les exigences pour la classification des électrodes
enrobées utilisées en soudage manuel à l’arc avec électrode enrobée, des fils-électrodes utilisés en
soudage à l’arc avec électrode fusible, des fils fourrés utilisés en soudage à l’arc avec électrode fusible
(avec et sans gaz de protection), des baguettes utilisées pour le soudage TIG et des baguettes utilisées
pour le soudage oxygaz des fontes non alliées. La classification est basée sur la composition chimique
des fils et des baguettes et sur le dépôt de métal fondu hors dilution dans le cas des fils fourrés et des
électrodes enrobées.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des matériaux
d’apport et des flux — Type de produit, dimensions, tolérances et marquage
ISO 2401, Électrodes enrobées — Détermination des divers rendements et du coefficient de dépôt
ISO 6847, Produits consommables pour le soudage — Exécution d’un dépôt de métal fondu pour
l’analyse chimique
ISO 14175, Produits consommables pour le soudage — Gaz et mélanges gazeux pour le soudage par fusion
et les techniques connexes
ISO 80000-1:2009, Grandeurs et unités — Partie 1: Généralités. Corrigé par ISO 80000-1:2009/Cor 1:2011
3 Classification
3.1 Fils électrodes et baguettes
Pour les fils-électrodes et les baguettes classés conformément à leur composition chimique (voir
Tableau 2 et Tableau 3), la classification est divisée en trois parties:
a) la première partie donne le symbole du produit à identifier;
b) la deuxième partie donne le type d’alliage (C pour la fonte);
c) la troisième partie donne le symbole de la composition chimique du fil-électrode ou de la baguette.
3.2 Fils fourrés
Pour les fils fourrés classés conformément à la composition chimique du métal fondu hors dilution qui
est produit avec un gaz de protection approprié, la classification est divisée en quatre parties:
a) la première partie donne le symbole du produit à identifier;
b) la deuxième partie donne le type d’alliage (C pour la fonte);
c) la troisième partie donne le symbole de la composition chimique du métal fondu hors dilution;
d) la quatrième partie donne le symbole du gaz de protection.
3.3 Electrodes enrobées
Pour les électrodes enrobées classées conformément à la composition chimique du métal fondu hors
dilution, la classification est basée sur une électrode de diamètre 4 mm. La classification est divisée en
quatre parties:
a) la première partie donne le symbole du produit à identifier;
b) la deuxième partie donne le type d’alliage (C pour la fonte);
c) la troisième partie donne le symbole de la composition chimique du métal fondu hors dilution;
d) la quatrième partie donne le symbole du rendement effectif de l’électrode et du type de courant.
3.4 Fils fourrés et électrodes enrobées
La classification des fils fourrés et des électrodes enrobées est séparée en deux sections.
a) Section obligatoire b) Section optionnelle
Section comportant les symboles du type de pro- Section comprenant le symbole du rendement
duit, du type d’alliage, de la composition chimique effectif de l’électrode et du type de courant et les
et du gaz de protection, c’est à dire les symboles positions de soudage pour lesquels l’électrode est
définis en 4.1, 4.2, 4.3 et 4.4. appropriée, c’est-à-dire les symboles définis en 4.5.
La désignation complète (voir les exemples à l’Article 10) doit ê
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
