ISO 11901-4:2021
(Main)Tools for pressing - Gas springs - Part 4: Gas springs with increased spring force and same built height
Tools for pressing - Gas springs - Part 4: Gas springs with increased spring force and same built height
This document specifies the dimensions (in millimetres), nominal initial forces and types of gas springs. It is applicable to gas springs with increased spring force and same built height of type 7 500 to 200 000, pressurized with nitrogen with a nominal initial force of between 7 400 N (with a tolerance of ±5 %) and 200 000 N (with a tolerance of ±5 %), for use in press tools. It also specifies marking, technical delivery conditions and designation. NOTE Specifications of mounting accessories for gas springs are given in ISO 11901‑2.
Outillage de presse — Ressorts à gaz — Partie 4: Ressorts à gaz à force accrue à même encombrement en hauteur
Le présent document spécifie les dimensions, en millimètres, les forces nominales initiales et le type des ressorts à gaz. Elle est applicable aux ressorts à gaz à force accrue à même encombrement en hauteur de type 7 500 à 200 000, gonflés avec de l’azote avec une force nominale initiale comprise entre 7 400 N ± 5 % et 200 000 N ± 5 %, destinés à être utilisés dans les outillages de presse. Elle spécifie également le marquage, les conditions techniques de livraison et la désignation. NOTE Les spécifications des accessoires de montage des ressorts à gaz font l’objet de l’ISO 11901‑2.
General Information
Relations
Overview
ISO 11901-4:2021 - Tools for pressing - Part 4: Gas springs with increased spring force and same built height - defines standardized dimensions, nominal initial forces and types of high-force gas springs used in press tools. The standard covers gas springs pressurized with nitrogen, with nominal initial forces from 7 400 N (±5 %) up to 200 000 N (±5 %), types ranging from 7 500 to 200 000, maximum filling pressure 15 MPa, and requirements for marking, technical delivery conditions and designation.
Keywords: ISO 11901-4:2021, gas springs, press tools, nominal initial force, nitrogen, dimensions.
Key topics and technical requirements
- Scope and types: Applies to gas springs with increased spring force and the same built height - types 7 500, 10 000 (nominal force 9 200 N), 15 000, 24 000, 42 000, 66 000, 95 000 and 200 000.
- Nominal forces & tolerances: Nominal initial forces between 7 400 N and 200 000 N with a tolerance of ±5 %.
- Maximum filling pressure: 15 MPa for all specified types.
- End-of-stroke force increase: Coefficient range of 1.5 to 1.8 for end-of-stroke nominal force increase.
- Interchangeability dimensions: Detailed dimensional data (millimetres) and mounting-hole provisions are given in tables and figures; general tolerances follow ISO 2768-m.
- Filling inlet: Pressure filling inlet with pipe thread ISO 7‑1 Rp 1/8.
- Marking: Gas springs must be indelibly labelled with at least manufacturer name, gas used, date of manufacture, maximum filling pressure and type.
- Technical delivery conditions: Supplied at nominal pressure referenced to 20 °C; rod slightly oiled and protected against shocks. Pressure varies with temperature by p = p0 (1 + 0.0036 Δt).
- Designation format: Example - “Gas spring ISO 11901-4 - 24 000 × 25” (type × nominal stroke in mm).
Applications
- Standardizes high-force gas springs used in press tools, stamping, forming and moulding equipment where compact height and high thrust are required.
- Useful for designers specifying reliable, interchangeable gas springs and for manufacturers producing components to fit standard press-tool interfaces.
- Supports maintenance teams selecting replacement gas springs with correct nominal force, stroke and mounting dimensions.
Who should use this standard
- Tool designers and mechanical engineers for press equipment
- Gas spring and press-tool manufacturers
- Quality and procurement teams ensuring interoperability and regulatory compliance
- Maintenance and service technicians replacing or reconditioning press tool gas springs
Related standards
- ISO 11901-2 - Specification of mounting accessories for gas springs
- ISO 2768-1 - General tolerances (ISO 2768-m)
- ISO 7-1 - Pipe threads (Rp 1/8)
- Relevant pressure-equipment regulations (e.g., EU Directive 2014/68/EU)
This summary helps you assess applicability of ISO 11901-4:2021 for specifying, purchasing or manufacturing standardized high-force gas springs for press applications.
Standards Content (Sample)

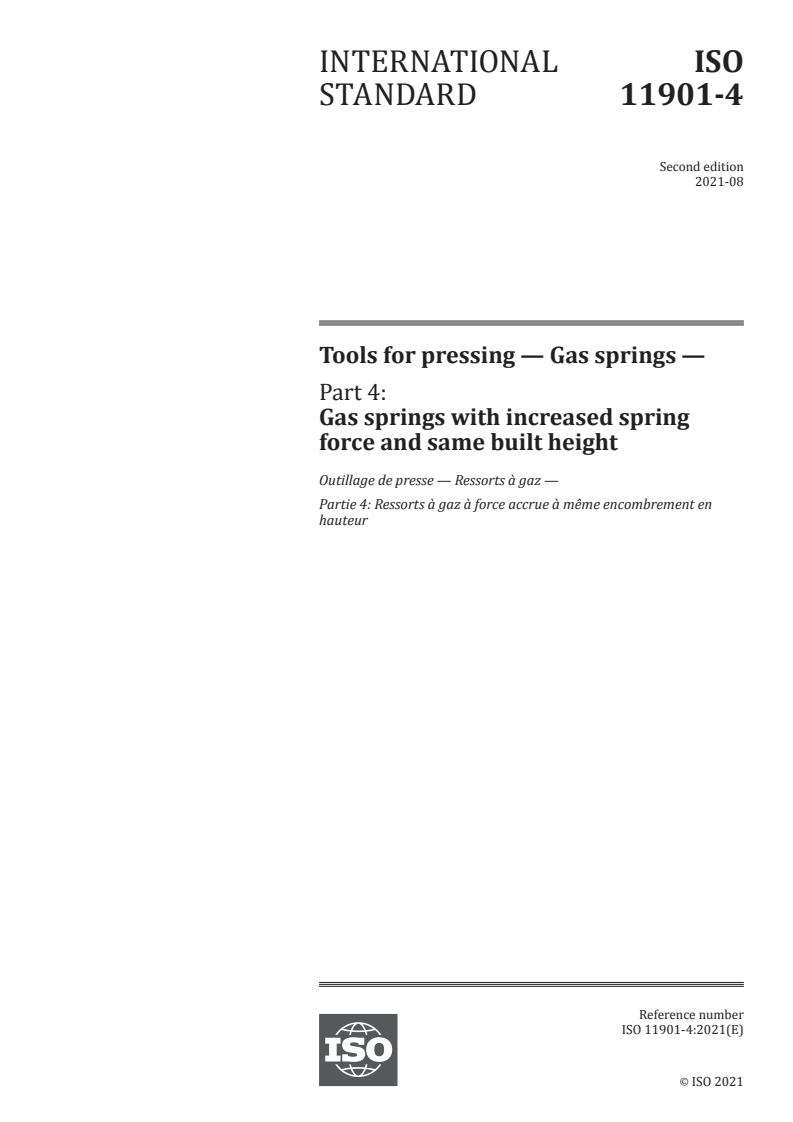

INTERNATIONAL ISO
STANDARD 11901-4
Second edition
2021-08
Tools for pressing — Gas springs —
Part 4:
Gas springs with increased spring
force and same built height
Outillage de presse — Ressorts à gaz —
Partie 4: Ressorts à gaz à force accrue à même encombrement en
hauteur
Reference number
©
ISO 2021
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

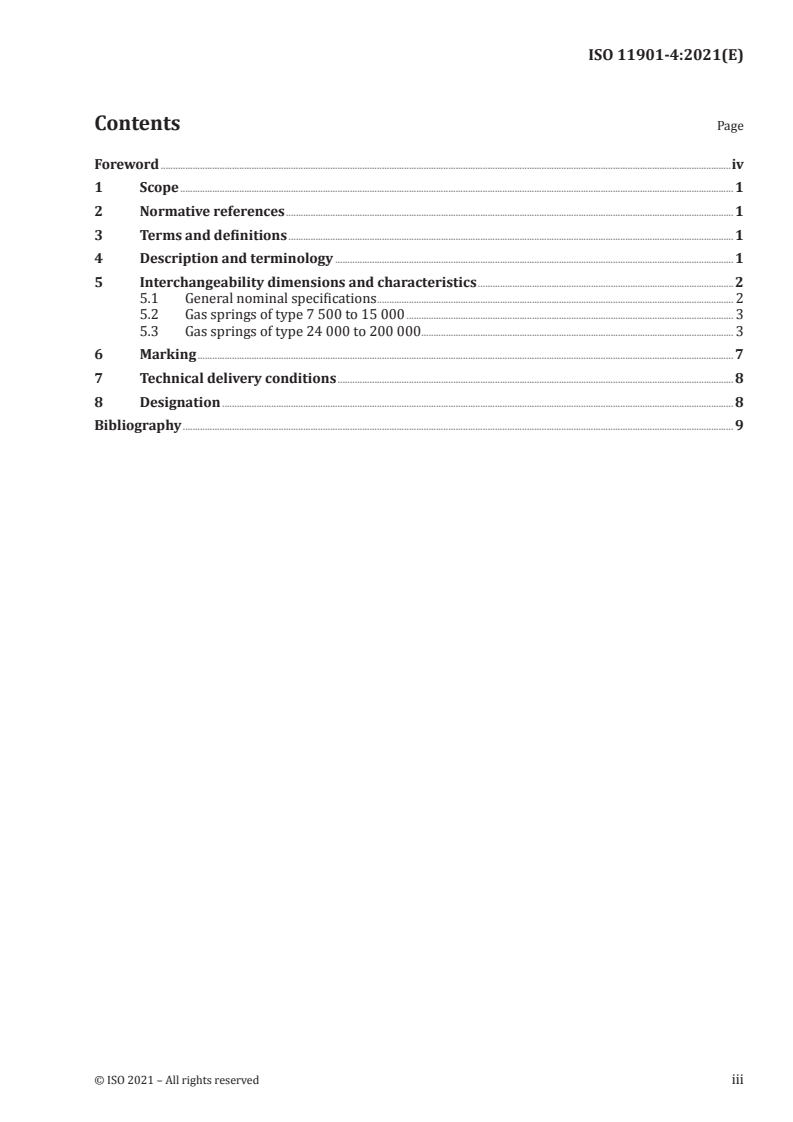

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Description and terminology . 1
5 Interchangeability dimensions and characteristics . 2
5.1 General nominal specifications . 2
5.2 Gas springs of type 7 500 to 15 000 . 3
5.3 Gas springs of type 24 000 to 200 000 . 3
6 Marking . 7
7 Technical delivery conditions . 8
8 Designation . 8
Bibliography . 9

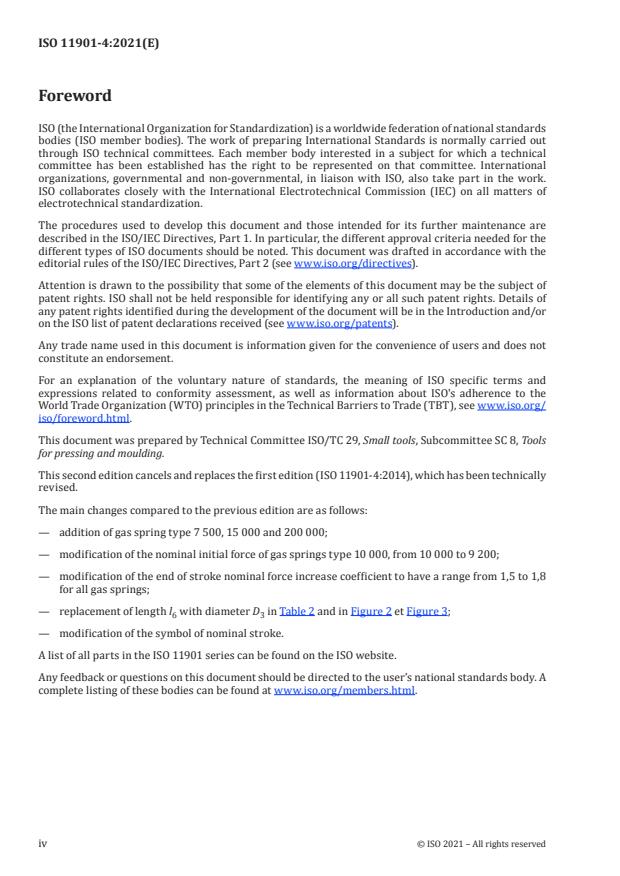

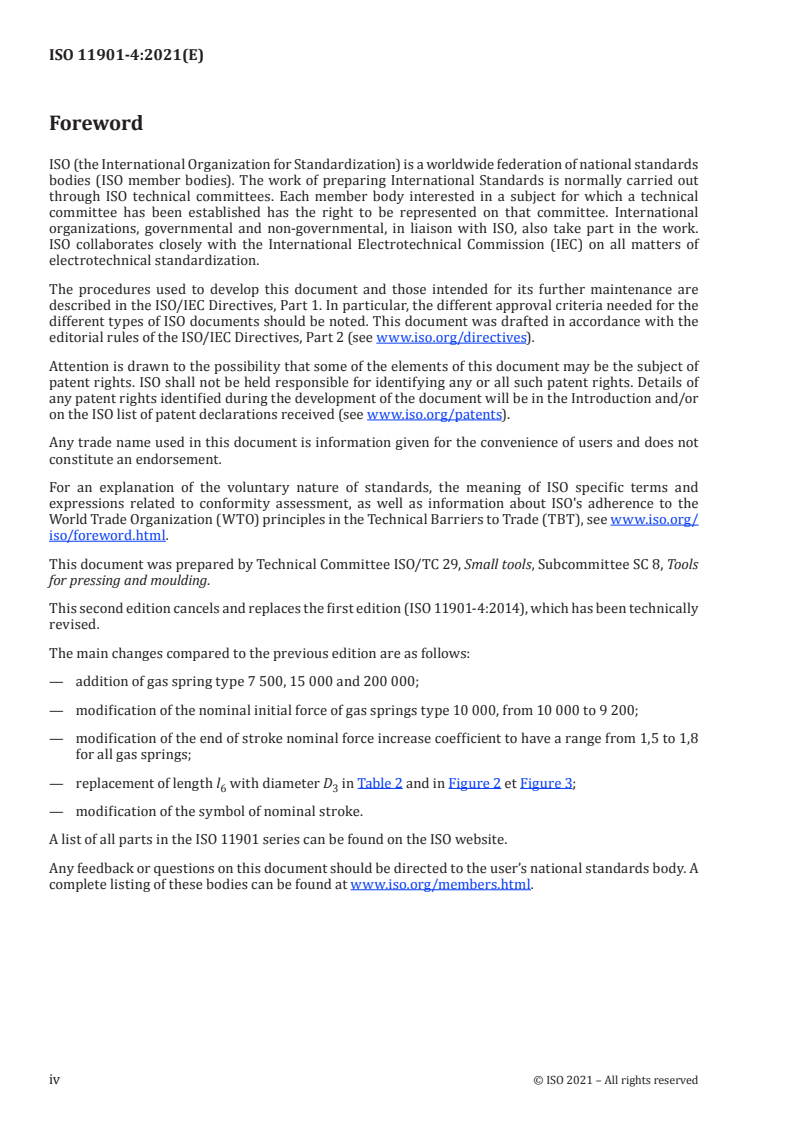

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 8, Tools
for pressing and moulding.
This second edition cancels and replaces the first edition (ISO 11901-4:2014), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— addition of gas spring type 7 500, 15 000 and 200 000;
— modification of the nominal initial force of gas springs type 10 000, from 10 000 to 9 200;
— modification of the end of stroke nominal force increase coefficient to have a range from 1,5 to 1,8
for all gas springs;
— replacement of length l with diameter D in Table 2 and in Figure 2 et Figure 3;
6 3
— modification of the symbol of nominal stroke.
A list of all parts in the ISO 11901 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
comple
...
NORME ISO
INTERNATIONALE 11901-4
Deuxième édition
2021-08
Outillage de presse — Ressorts à
gaz —
Partie 4:
Ressorts à gaz à force accrue à même
encombrement en hauteur
Tools for pressing — Gas springs —
Part 4: Gas springs with increased spring force and same built height
Numéro de référence
©
ISO 2021
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

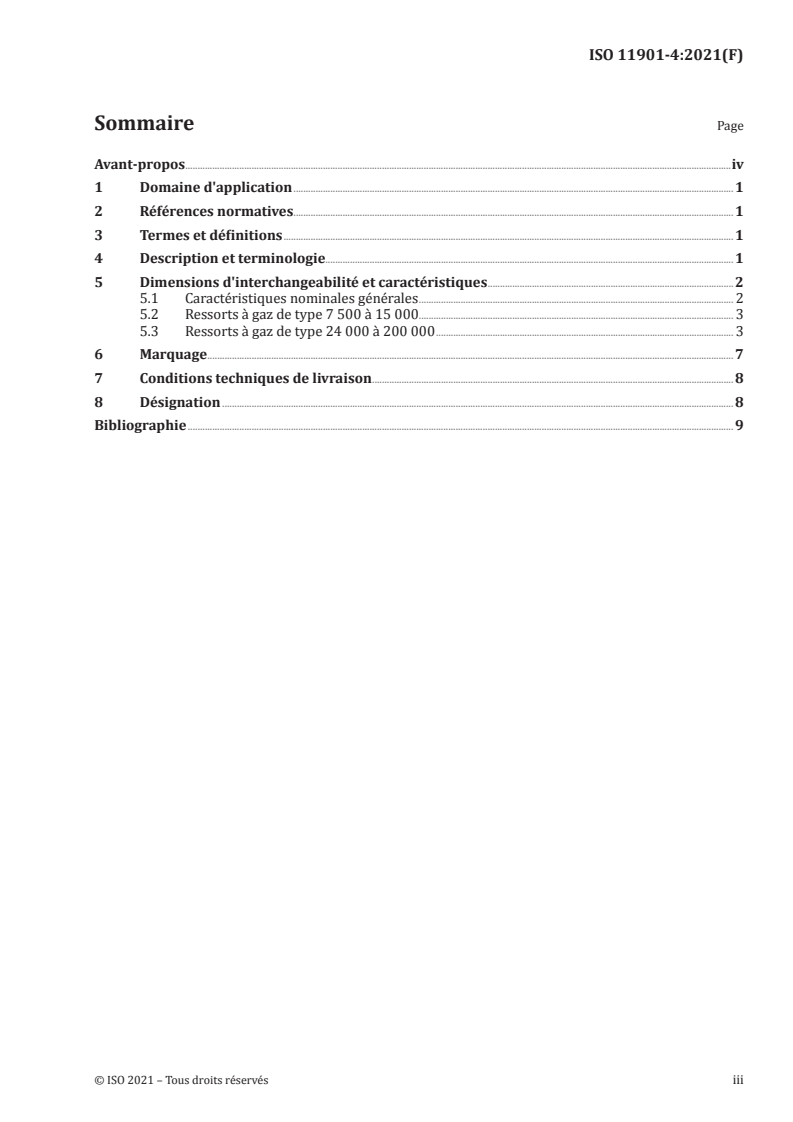

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Description et terminologie. 1
5 Dimensions d'interchangeabilité et caractéristiques . 2
5.1 Caractéristiques nominales générales . 2
5.2 Ressorts à gaz de type 7 500 à 15 000 . 3
5.3 Ressorts à gaz de type 24 000 à 200 000 . 3
6 Marquage . 7
7 Conditions techniques de livraison . 8
8 Désignation . 8
Bibliographie . 9

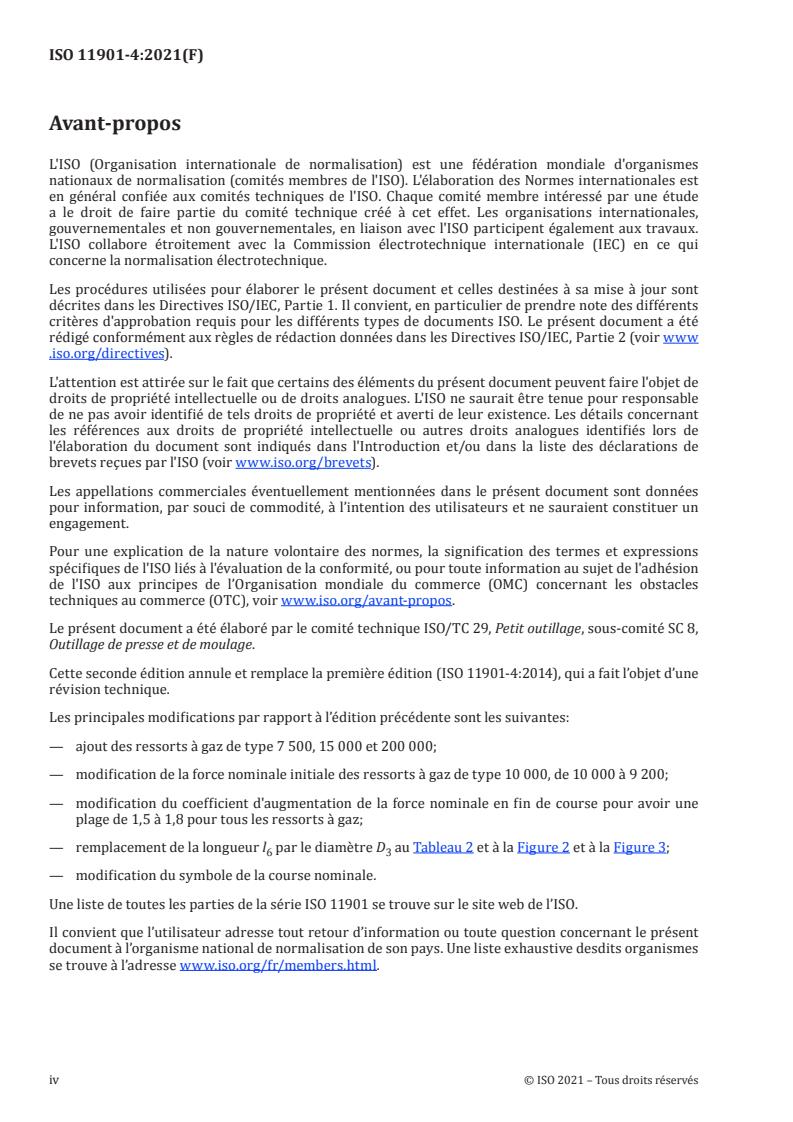

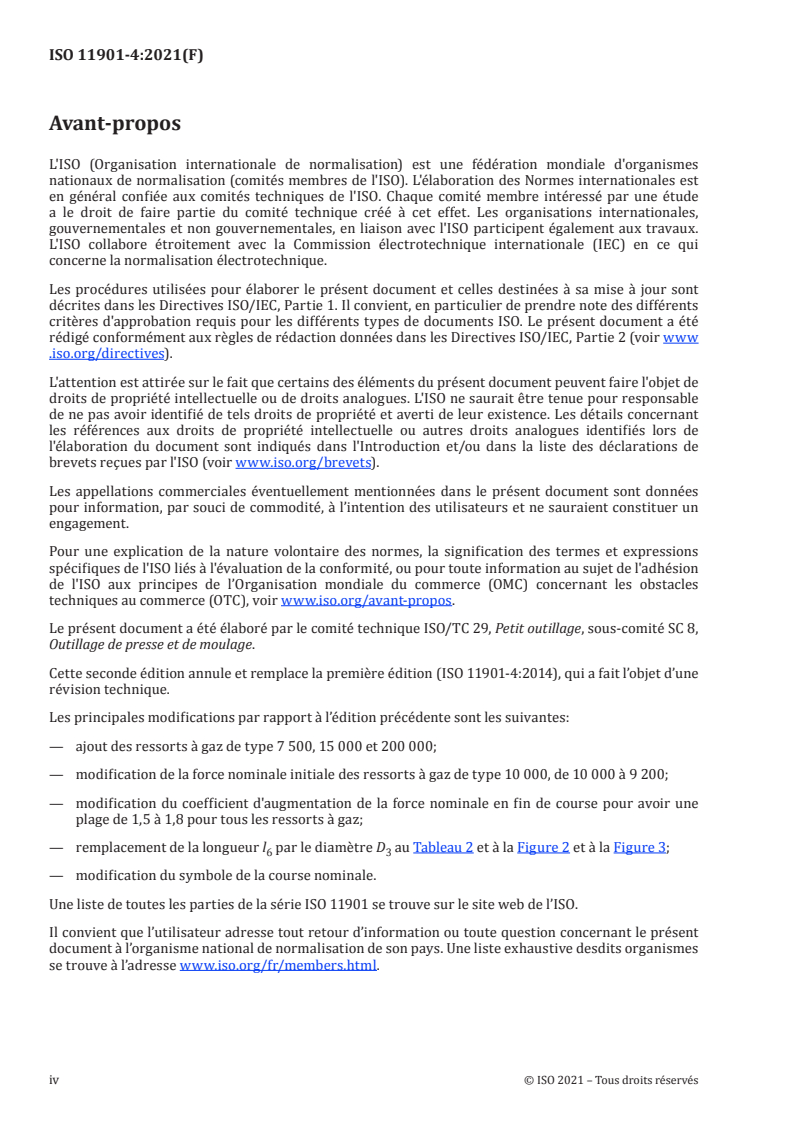

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8,
Outillage de presse et de moulage.
Cette seconde édition annule et remplace la première édition (ISO 11901-4:2014), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ajout des ressorts à gaz de type 7 500, 15 000 et 200 000;
— modification de la force nominale initiale des ressorts à gaz de type 10 000, de 10 000 à 9 200;
— modification du coefficient d'augmentation de la force nominale en fin de course pour avoir une
plage de 1,5 à 1,8 pour tous les ressorts à gaz;
— remplacement de la longueur l par le diamètre D au Tableau 2 et à la Figure 2 et à la Figure 3;
6 3
— modification du symbole de la course nominale.
Une liste de toutes les parties de la série ISO 11901 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/
...
