INTERNATIONAL STANDARD @ 924
‘a=&
INTERN4TlON4t ORGANIZATION FOR SiANDARDIZATIüN .Ml ,+ I> ti4P0,lllAU OP1 4tl111411MH il0 (74H.IAPTM3AlIMM .ORG4NIS4TION INTERN4TIONALE DE NORMALIS4TION
Coal preparation plant - Principles and conventions for
I
f lowsheets
Ateliers de préparation du charbon - Principes et conventions concernant les schémas de traitement
First edition - 1975-12-15
-
w
UDC 662.66 : 622.7 : 003.63.001.1
Ref. No. IS0 924-1975 (E)
-
m
b
E
Descripton : coal, coal preparation, industrial plants, flow charts, design
d
Cu
ln
Price based on 8 pages
---------------------- Page: 1 ----------------------
FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval befoi-e their acceptance as International
Standards by the IS0 Council.
Prior to 1972, the results of the work of the Technical Committees were published
as IS0 Recommendations; these documents are now in the process of being
transformed into International Standards. As part of this process, Technical
Committee ISO/TC 27 has reviewed IS0 Recommendation R 924 and found it
technically suitable for transformation. International Standard IS0 924 therefore
replaces IS0 Recommendation R 924-1969 to which it is technically identical.
IS0 Recommendation R 924 was approved by the Member Bodies of the following
countries :
Australia Germany South Africa, Rep. of
Austria India Spain
Belgium Iran Switzerland
Bulgaria Japan Thailand
Canada Korea, Rep. of Turkey
Czechoslovakia Netherlands United Kingdom
U.S.S. R.
Denmark New Zealand
Yugoslavia
Egypt, Arab Rep. of Poland
France Romania
No Member Body expressed disapproval of the Recommendation.
The Member Body of the following country disapproved the transformation of
ISO/R 924 into an International Standard.
Czechoslovakia
1
I
O International Organization for Standardization, 1975
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 924-1975 (E)
Coal preparation plant - Principles and conventions for
f lowsheets
O INTRODUCTION 3 GENERAL PLAN OF FLOWSHEET
At various stages between the initiation of an enquiry and a
A standard flowsheet should be arranged so that the process
tender for a complete plant, it is necessary to illustrate by steps go by stages in a horizontal direction. At the present
flowsheets the process steps covering all the operations to
time, both horizontal and vertical arrangements are in use,
which the raw coal will be submitted in the preparation
but many flowsheets are neither exclusively horizontal nor
plant. In order that these may be more readily understood
exclusively vertical. In order that flowsheets may be more
universally, it is desirable that flowsheets should conform
quickly and clearly understood, they should follow a single
-
to a standard pattern and that various conventions should
pattern and, after considering examples of the possible
be well understood and adopted.
alternatives, it is recommended that the horizontal
arrangement be adopted.
4 GROUPING OF PROCESS OPERATIONS AND
SCOPE AND FIELD OF APPLICATION
1
PRODUCTS
This International Standard lays down principles and
The normal stages of preparation of coal, from the point of
conventions for use in the preparation of basic process and
entry of the raw coal into the plant to the final points of
equipment flowsheets for the design of coal preparation
disposal of the products, can be divided into a number of
plant.
process steps. It is recommended that the following six
categories be used as headings :
1 ) Pretreatment of feed coal
2 TYPES OF FLOWSHEET
2) Cleaning
In order to cover the various stages leading to the final
design of a plant, two types of basic flowsheet are needed. 3) Subsequent treatment of products (to include
The first type, or process flowsheet, is required to indicate separation of solids from water)
the main operational steps within the plant, such as
4) Product blending and storage
screening, cleaning, storage, etc. This flowsheet should also
indicate the quantities of coal or product with which the
5) Characteristics of products
plant must be capable of dealing at various points. The
second type, or equipment flowsheet, should indicate the 6) Destination of products
types of plant to be employed for the specific operational
These headings are set out along the top of the page, so that
steps and may incorporate any changes made subsequent to
all operations coming within the scope of any one heading
the preparation of the process flowsheet.
are shown in the space below it. In certain cases, it may be
For convenience, two examples of flowsheets are attached desirable to use an additional column for the separation of
to illustrate the application, in a process flowsheet solids from water instead of including this under
(figure 1) and an equipment flowsheet (figure 2) respect- "subsequent treatment of products". In the equipment
ively, of the principles and conventions given herein. It is flowsheet it may be convenient to indicate loading
emphasized, however, that these are examples only, which arrangements under heading 4) and to omit headings 5)
may serve as a guide, and are not intended to establish a and 6); this procedure has been followed in the sample
standard format or layout to cover all cases. flowsheet attached.
More detailed flowsheets are likely to be required as further
5 CONVENTIONS FOR USE ON FLOWSHEETS
progress is made and, where washing of the coal is involved,
flowsheets will be required to illustrate the water or
It is necessary that certain conventions be adopted to avoid
medium circuit and the quantities of water or medium
risks of confusion and to ensure that the standard
involved at the several parts of the plant. These and other
flowsheets are simplified as far as possible. It is, therefore,
specialized flowsheets are not dealt with at present, but it is
recommended that the following conventions be adopted :
assumed that as far as appropriate the same principles and
conventions would be applied in them as in the basic
1) The raw coal entering the plant should be shown at
process and equipment flowsheets.
the top left-hand corner of the flowsheet.
1
---------------------- Page: 3 ----------------------

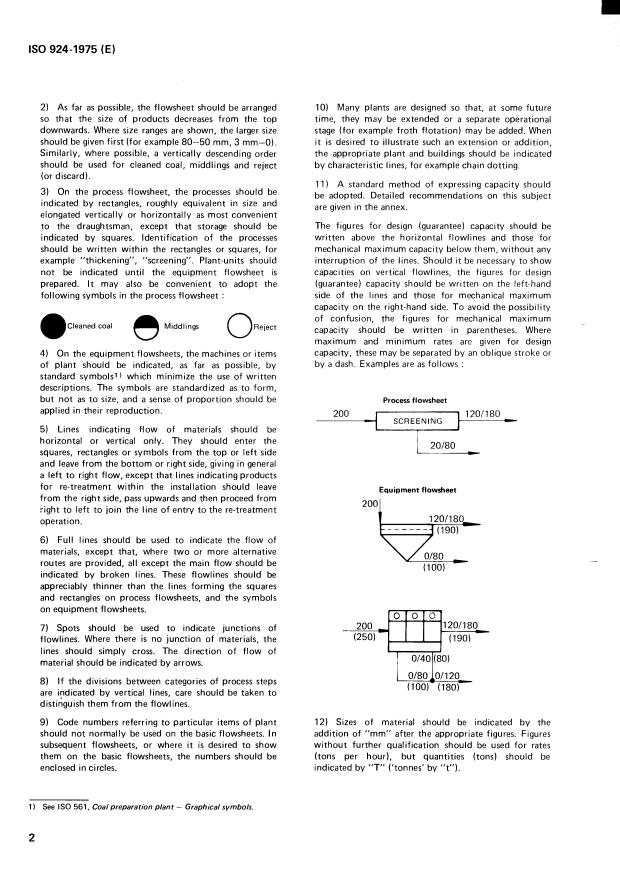

IS0 924-1975 (E)
2) As far as possible, the flowsheet should be arranged
10) Many plants are designed so that, at some future
so that the size of products decreases from the top time, they may be extended or a separate operational
downwards. Where size ranges are shown, the larger size stage (for example froth flotation) may be added. When
should be given first (for example 80-50 mm, 3 mm-O). it is desired to illustrate such an extension or addition,
Similarly, where possible, a vertically descending order the appropriate plant and buildings should be indicated
should be used for cleaned coal, middlings and reject
by characteristic lines, for example chain dotting.
(or discard).
11) A standard method of expressing capacity should
3) On the process flowsheet, the processes should be
be adopted. Detailed recommendations on this subject
indicated by rectangles, roughly equivalent in size and
are given in the annex.
elongated vertically or horizontally as most convenient
to the draughtsman, except that storage should be The figures for design (guarantee) capacity should be
indicated by squares. Identification of the processes written above the horizontal flowlines and those for
should be written within the rectangles or squares, for mechanical maximum capacity below them, without any
example "thickening", "screening". Plant-units should interruption of the lines. Should it be necessary to show
not be indicated until the equipment flowsheet is capacities on vertical flowlines, the figures for design
(guarantee) capacity should be written on the left-hand
prepared. It may also be convenient to adopt the
side of the lines and those for mechanical maximum
following symbols in the process flowsheet :
capacity on the right-hand side. To avoid the possibility
of confusion, the figures for mechanical maximum
Cleaned coal
M idd I i ngs
Reject
capacity should be written in parentheses. Where
O
maximum and minimum rates are given for design
capacity, these may be separated by an oblique stroke or
4) On the equipment flowsheets, the machines or items
by a dash. Examples are as follows :
of plant should be indicated, as far as possible, by
standard symbols') which minimize the use of written
descriptions. The symbols are standardized as to form,
but not as to size, and a sense of proportion should be
Process flowsheet
applied in their reproduction.
5) Lines indicating flow of materials should be
horizontal or vertical only. They should enter the
20180
squares, rectangles or symbols from the top or left side
and leave from the b
...
@ 924
NORME INTERNATIONALE
‘ex!&
~~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEiK,lYHAPOAHAR OP1 AHM3AUMR nO CTAH3AI’TIIIAUMM .ORGANISATION INTERNATIONALE DE NORMALISATION
Ateliers de préparation du charbon - Principes et conventions
t,
concernant les schémas de traitement
Coal preparation plant - Principles and conventions for flowsheets
Première édition - 1975-12-15
CDU 662.66 : 622.7 : 003.63.001.1 Réf. no : IS0 924-1975 (F)
- LL
!e
Descripteurs : charbon, préparation du charbon, installation industrielle, organigramme, conception.
N d
o)
E
Prix basé sur 8 pages
---------------------- Page: 1 ----------------------

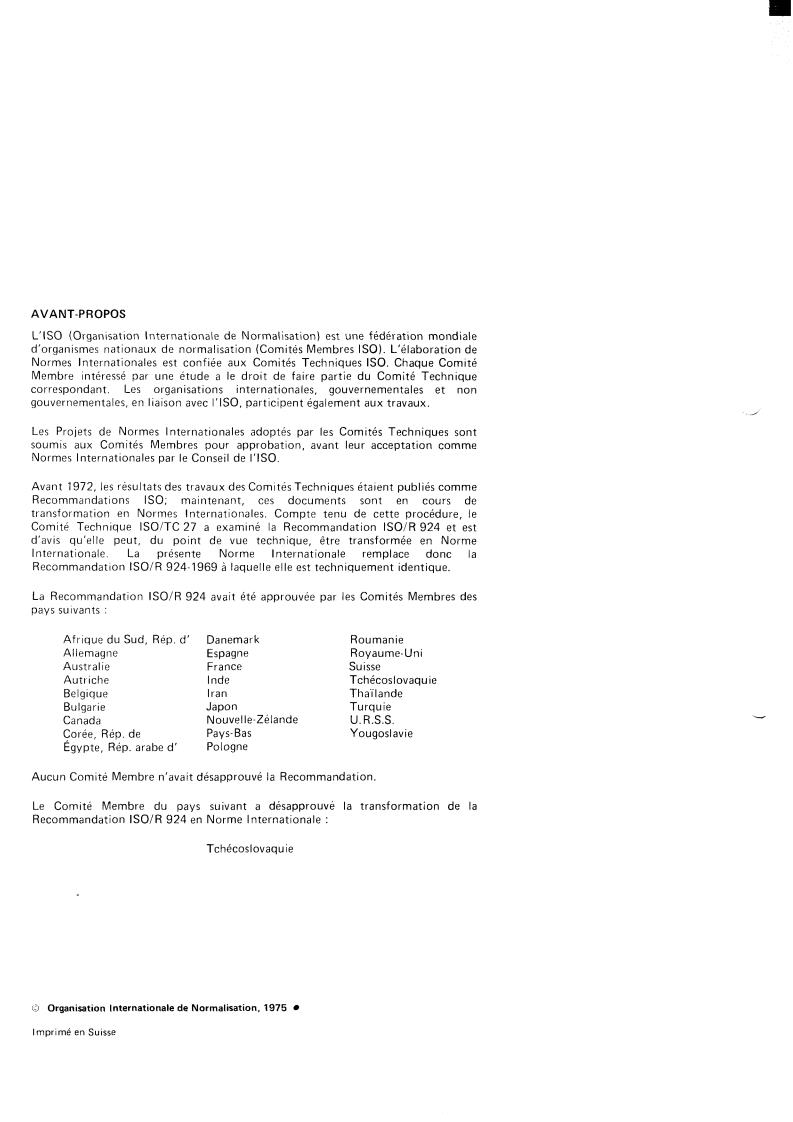

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec i'iSO, participent égaiement aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés comme
Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique lSO/TC 27 a examiné la Recommandation lSO/R 924 et est
d'avis qu'elle peut, du point de vue technique, être transformée en Norme
Internationale. La présente Norme Internationale remplace donc la
Recommandation ISO/R 924-1969 à laquelle elle est techniquement identique.
La Recommandation lSO/R 924 avait été approuvée par les Comités Membres des
pays suivants :
Afrique du Sud, Rép. d' Danemark Roumanie
Allemagne Royaume-Uni
Espagne
Australie France Suisse
Inde Tchécoslovaquie
Autt iche
Belgique Iran Thaï I an de
Japon Turquie
Bulgarie
Nouvelle-Zélande U.R.S.S.
Canada
Pays-Bas
Corée, Rép. de Yougoslavie
Pologne
Egypte, Rép. arabe d'
Aucun Comité Membre n'avait désapprouve la Recommandation.
Le Comité Membre du pays suivant a désapprouve la transformation de la
Recommandation lSO/R 924 en Norme Internationale :
Tchécoslovaquie
(-3 Organisation Internationale de Normalisation, 1975
IrnDrirné en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE IS0 924-1975 (F)
Ateliers de préparation du charbon - Principes et conventions
concernant les schémas de traitement
O INTRODUCTION schémas, ainsi que d'autres schémas spécialisés ne sont pas
ceux dont on s'occupe à présent, mais on suppose que, dans
Aux diverses étapes à parcourir entre le début d'une étude
la mesure où ils conviendront, les mêmes principes et
et une adjudication d'un atelier complet, il est nécessaire de
conventions pourront s'appliquer que dans les schémas
figurer, par des schémas de traitement, les phases du
fondamentaux de traitement et d'équipement.
procédé qui sont appliquées dans toutes les opérations
~ auxquelles le charbon est soumis dans l'atelier de
3 PLAN GÉNÉRAL D'UN SCHÉMA DE TRAITEMENT
préparation. Afin que ces schémas puissent être facilement
compris universellement, il est désirable qu'ils soient
Un schéma de traitement normalisé devrait être disposé de
conformes à une disposition normalisée et que diverses
facon que les phases du procédé progressent par étages dans
conventions soient bien comprises et soient adoptées.
une direction horizontale. Pour le moment, on emploie à la
fois des dispositions horizontales et verticales, mais de
nombreux schémas de traitement ne sont exclusivement
1 OBJET
ni horizontaux ni verticaux. Pour pouvoir être compris plus
La présente Norme Internationale établit des principes et
rapidement et plus clairement, les schémas de traitement
des conventions pouvant être utilisés dans la préparation
doivent obéir à une configuration unique, et après examen
des schémas de traitement relatifs à la disposition finale des
des exemples des diverses alternatives possibles, il est
ateliers de préparation du charbon.
recommandé d'adopter la disposition horizontale.
4 GROUPEMENT DES OPÉRATIONS ET DES
2 TYPES DE SCHÉMAS DE TRAITEMENT
PRODUITS DU TRAITEMENT
Afin de pouvoir s'appliquer aux diverses étapes aboutissant
Les étapes normales de la préparation du charbon, depuis le
à la disposition finale d'un atelier, on a besoin de deux
point d'entrée du charbon brut dans l'atelier jusqu'aux
types de schémas de traitement. Le premier type, ou
points finaux d'évacuation des produits, peuvent être
schéma de traitement, est nécessaire pour indiquer les
divisées en un certain nombre de phases de traitement. II est
phases principales des opérations à l'intérieur de l'atelier,
recommandé d'utiliser comme titres les six catégories
telles que le criblage, l'épuration, le stockage, etc. Ce
ir
suivantes :
schéma doit aussi indiquer les quantités de charbon ou de
produit que l'atelier doit être apte à traiter aux différents
1) Traitement préalable de l'alimentation en charbon
points. Le second type, ou schéma d'équipement, doit
indiquer le type d'atelier à employer par chacune des phases
2) Épuration
des opérations et il peut contenir tout changement effectué
3) Traitement ultérieur des produits (y compris la
ultérieurement à la préparation du schéma de traitement.
séparation des matières solides de l'eau)
Pour des raisons de commodité, deux schémas de traite-
4) Mélange des produits et leur stockage
ment sont annexés à titre d'exemples, afin d'illustrer les
applications respectives des principes de conventions, re-
5) Caractères des produits
commandés dans la présente Norme Internationale, dans un
schéma de traitement (figure 1) et dans un schéma d'équi- 6) Destination des produits
pement (figure 2). Nous insistons, toutefois, sur le fait que
Ces titres sont disposés en haut de la page, de façon que
ces schémas sont seulement des exemples, pouvant servir de
toutes les opérations rentrant dans le cadre de chaque titre
guides, et qu'ils ne sont pas destinés à fixer une norme de
soient représentées au-dessous de ce titre. Dans certains cas,
disposition ou de format s'appliquant à tous les cas.
il peut être désirable d'employer une colonne
Des schémas de traitement plus détaillés seront supplémentaire pour la séparation des solides de l'eau, ait
probablement nécessaires au fur et à mesure des progrès lieu de l'inclure dans «le traitement ultérieur des produits)).
réalisés et lorsqu'il s'agit d'une préparation par voie humide, Dans le schéma d'équipement, il peut être opportun
et des schémas de traitement seront nécessaires pour d'indiquer les dispositifs de chargement sous le titre 4) et de
représenter le circuit d'eau ou de milieu dense et les débits ne pas se servir des titres 5) et 6). C'est ce procédé qui a été
d'eau ou de milieu dense en divers points de l'atelier. Ces employé pour l'exemple de schéma de traitement annexé.
1
---------------------- Page: 3 ----------------------

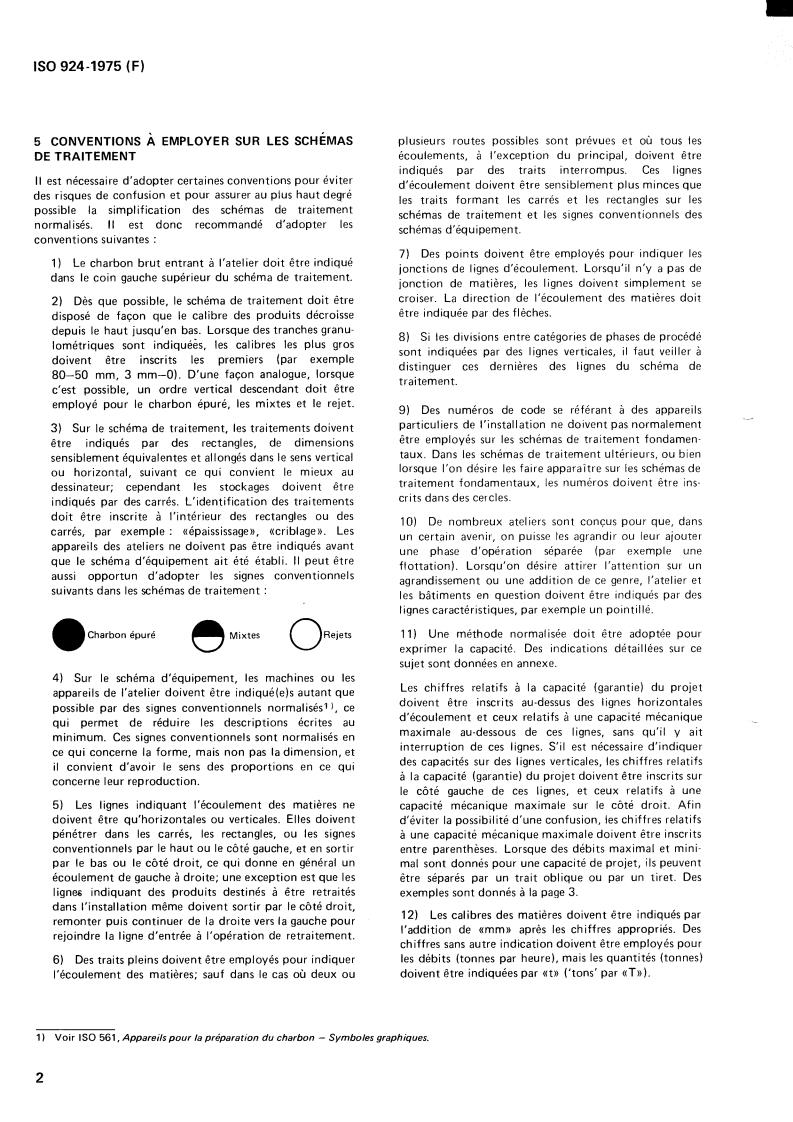

IS0 924-1975 (F)
plusieurs routes possibles sont prévues et où tous les
5 CONVENTIONS À EMPLOYER SUR LES SCHÉMAS
écoulements, à l'exception du principal, doivent être
DE TRAITEMENT
indiqués par des traits interrompus. Ces lignes
Il est nécessaire d'adopter certaines conventions pour éviter
d'écoulement doivent être sensiblement plus minces que
des risques de confusion et pour assurer au plus haut degré
les traits formant les carrés et les rectangles sur les
possible la simplification des schémas de traitement
schémas de traitement et les signes conventionnels des
normalisés. II est donc recommandé d'adopter les
sc hémas d'équipemen t.
conventions suivantes :
7) Des points doivent être employés pour indiquer les
1) Le charbon brut entrant à l'atelier doit être indiqué
jonctions de lignes d'écoulement. Lorsqu'il n'y a pas de
dans le coin gauche supérieur du schéma de traitement.
jonction de matières, les lignes doivent simplement se
croiser. La direction de l'écoulement des matières doit
2) Dès que possible, le schéma de traitement doit être
être indiquée par des flèches.
disposé de facon que le calibre des produits décroisse
depuis le haut jusqu'en bas. Lorsque des tranches granu-
8) Si les divisions entre catégories de phases de procédé
lométriques sont indiqué&, les calibres les plus gros
sont indiquées par des lignes verticales, il faut veiller à
doivent être inscrits les premiers (par exemple
distinguer ces dernières des lignes du schéma de
80-50 mm, 3 mm-O). D'une façon analogue, lorsque
traitement.
c'est possible, un ordre vertical descendant doit être
employé pour le charbon épuré, les mixtes et le rejet.
9) Des numéros de code se référant à des appareils
particuliers de l'installation ne doivent pas normalement
3) Sur le schéma de traitement, les traitements doivent
être employés sur les schémas de traitement fondamen-
être indiqués par des rectangles, de dimensions
taux. Dans les schémas de traitement ultérieurs, ou bien
sensiblement équivalentes et allongés dans le sens vertical
lorsque l'on désire les faire apparaître sur les schémas de
ou horizontal, suivant ce qui convient le mieux au
traitement fondamentaux, les numéros doivent être ins-
dessinateur; cependant les stockages doivent être
crits dans des cercles.
indiqués par des carrés. L'identification des traitements
doit être inscrite à l'intérieur des rectangles ou des
IO) De nombreux ateliers sont concus pour que, dans
carrés, par exemple : ((épaississage)), ((criblage)). Les
un certain avenir, on puisse les agrandir ou leur ajouter
appareils des ateliers ne doivent pas être indiqués avant
une phase d'opération séparée (par exemple une
que le schéma d'équipement ait été établi. II peut être
flottation). Lorsqu'on désire attirer l'attention sur un
aussi opportun d'adopter les signes conventionnels
agrandissement ou une addition de ce genre, l'atelier et
suivants dans les schémas de traitement :
les bâtiments en question doivent être indiqués par des
lignes caractéristiques, par exemple un pointillé.
11) Une méthode normalisée doit être adoptée pour
Charbon épuré e Mixtes ORejets
exprimer la capacité. Des indications détaillées sur ce
sujet sont données en annexe.
4) Sur le schéma d'équipement, les machines ou les
Les chiffres relatifs à la capacité (garantie) du projet
appareils de l'atelier doivent être indiqué(e)s autant que
doivent être inscrits au-dessus des lignes horizontales
possible par des signes conventionnels normalisés' ), ce
d'écoulement et ceux relatifs à une capacité mécanique
qui permet de réduire les descriptions écrites au
maximale au-dessous de ces lignes, sans qu'il y
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
