ISO 9018:2015

NORME ISO
INTERNATIONALE 9018
Deuxième édition
2015-10-15
Essais destructifs des soudures sur
matériaux métalliques — Essai de
traction des assemblages en croix et
à recouvrement
Destructive tests on welds in metallic materials — Tensile test on
cruciform and lapped joints
Numéro de référence
©
ISO 2015
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Symboles et abréviations . 1
4 Principe . 2
5 Pièces d’essai et éprouvettes . 2
5.1 Pièces d’essai . 2
5.2 Éprouvettes . 3
5.2.1 Dimensions . 3
5.2.2 Marquage . 3
5.3 Traitement thermique et/ou vieillissement . 3
5.4 Préparation des éprouvettes . 3
5.4.1 Généralités . 3
5.4.2 Acier . 3
5.4.3 Préparation de la surface . 3
6 Méthode d’essai . 6
7 Rapport d’essai . 7
8 Évaluation des résultats . 7
Annexe A (informative) Exemple de rapport d’essai . 8

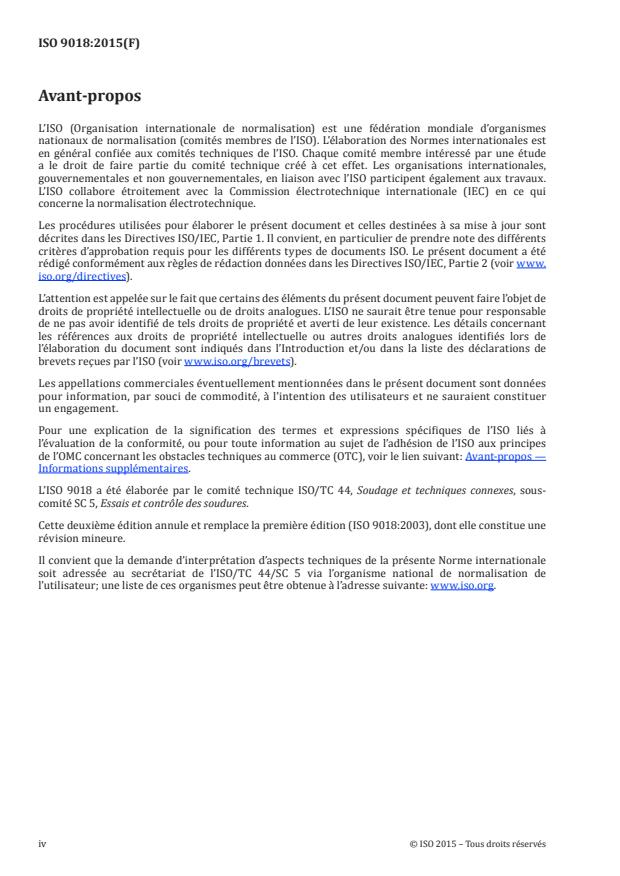

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
L’ISO 9018 a été élaborée par le comité technique ISO/TC 44, Soudage et techniques connexes, sous-
comité SC 5, Essais et contrôle des soudures.
Cette deuxième édition annule et remplace la première édition (ISO 9018:2003), dont elle constitue une
révision mineure.
Il convient que la demande d’interprétation d’aspects techniques de la présente Norme internationale
soit adressée au secrétariat de l’ISO/TC 44/SC 5 via l’organisme national de normalisation de
l’utilisateur; une liste de ces organismes peut être obtenue à l’adresse suivante: www.iso.org.
iv © ISO 2015 – Tous droits réservés

NORME INTERNATIONALE ISO 9018:2015(F)
Essais destructifs des soudures sur matériaux
métalliques — Essai de traction des assemblages en croix
et à recouvrement
1 Domaine d’application
La présente Norme internationale spécifie les dimensions des pièces d’essai et des éprouvettes ainsi
que le mode opératoire d’essai de traction pour déterminer la résistance à la traction et l’emplacement
de la cassure pour des assemblages soudés comportant des soudures d’angle soumises à des contraintes
transversales.
Elle s’applique aux assemblages en croix et à recouvrement de tôles en matériaux métalliques, où le
terme tôle — utilisé seul ou en combinaison — désigne les tôles épaisses, les tôles minces, les barres
extrudées ou autres profilés pleins.
La présente Norme internationale ne fournit pas d’informations sur l’évaluation des résultats d’essai.
2 Références normatives
Les documents suivants, en tout ou en partie, sont référencés de manière normative dans le présent
document, et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence (y compris les
éventuels amendements) s’applique.
ISO 6892-1, Matériaux métalliques — Essai de traction — Partie 1: Méthode d’essai à température ambiante
3 Symbol
...
