ISO 15236-4:2004

NORME ISO
INTERNATIONALE 15236-4
Première édition
2004-06-15
Courroies transporteuses à câbles
d'acier —
Partie 4:
Jonctions vulcanisées des courroies
Steel cord conveyor belts —
Part 4: Vulcanized belt joints

Numéro de référence
©
ISO 2004
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l’adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2004 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15236-4 a été élaborée par le Comité européen de normalisation (CEN) en collaboration avec le comité
technique ISO/TC 41, Poulies et courroies (y compris les courroies trapézoïdales), sous-comité SC 3,
Courroies transporteuses, conformément à l'Accord de coopération technique entre l'ISO et le CEN (Accord
de Vienne).
Tout au long du texte du présent document, lire «… la présente Norme européenne …» avec le sens de
«… la présente Norme internationale …».
L'ISO 15236 comprend les parties suivantes, présentées sous le titre général Courroies transporteuses à
câbles d’acier:
— Partie 1: Spécification pour la conception, les dimensions et les prescriptions mécaniques des courroies
transporteuses à usage général
— Partie 2: Types de courroies recommandés
—  Partie 4: Jonctions vulcanisées des courroies

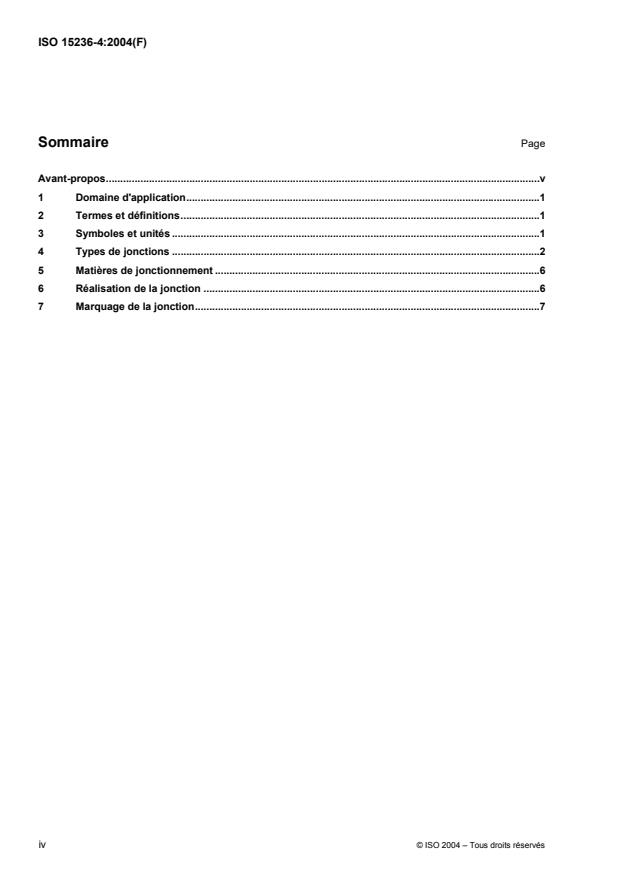

Sommaire Page
Avant-propos.v
1 Domaine d'application.1
2 Termes et définitions.1
3 Symboles et unités .1
4 Types de jonctions .2
5 Matières de jonctionnement .6
6 Réalisation de la jonction .6
7 Marquage de la jonction.7

iv © ISO 2004 – Tous droits réservés

Avant-propos
Le présent document EN ISO 15236-4:2004 a été élaboré par le Comité Technique CEN/TC 188 “Courroies
transporteuses”, dont le secrétariat est tenu par BSI, en collaboration avec le Comité Technique ISO/TC 41
“Poulies et courroies (y compris les courroies trapézoïdales)”.
Cette Norme européenne devra recevoir le statut de norme nationale, soit par publication d'un texte identique, soit
par entérinement, au plus tard en décembre 2004, et toutes les normes nationales en contradiction devront être
retirées au plus tard en décembre 2004.
Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants sont
tenus de mettre cette Norme européenne en application : Allemagne, Autriche, Belgique, Chypre, Danemark,
Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie, Luxembourg, Malte,
Norvège, Pays-Bas, Pologne, Portugal, République Tchèque, Royaume-Uni, Slovaquie, Slovénie, Suède et Suisse.
L’EN ISO 15236, présentée sous le titre général Courroies transporteuses à câbles d’acier, se composera des
parties suivantes :
 Partie 1 : Spécification pour la conception, les dimensions et les prescriptions mécaniques des courroies
transporteuses à usage général
 Partie 2 : Types de courroies recommandés
 Partie 3 : Prescriptions de sécurité particulières aux courroies utilisées dans des installations souterraines
 Partie 4 : Jonctions vulcanisées des courroies
 Partie 5 : Marquage
1 Domaine d'application
La présente partie de l’EN ISO 15236 spécifie la conception, les dimensions, les exigences et le marquage
applicables aux jonctions vulcanisées pour courroies transporteuses à câbles d’acier.
2 Termes et définitions
Pour les besoins de la présente Norme européenne, les termes et définitions suivants s'appliquent.
jonction vulcanisée
zone à l’intérieur de laquelle les câbles de deux longueurs de courroie sont raccordés et vulcanisés par
l’intermédiaire du caoutchouc qui les enrobe
3 Symboles et unités
Pour les besoins de la présente Norme européenne, les symboles et unités indiqués dans le Tableau 1
s’appliquent.
Tableau 1 — Symboles et unités
Symbole Explication Unité
d Diamètre du câble mm
K Résistance nominale à la rupture de la courroie N/mm
N
K Résistance réduite à la rupture de la jonction N/mm
Nred
l
Longueur de la zone de décalage des extrémités de câbles mm
p
l Longueur de la zone de transition des câbles mm
q
l
Espacement entre les extrémités des câbles mm
s
n Nombre d’échelons –
st
SG Épaisseur du caoutchouc entre les câbles de la jonction mm
SG Épaisseur minimale du caoutchouc entre les câbles de la mm
min
jonction
t Pas mm
t Espacement minimal entre les câbles de la courroie mm
min
4 Types de jonctions
4.1 Généralités
Il existe deux types de jonctions qui diffèrent dans la manière dont les forces sont transférées d’une longueur de
courroie à l’autre :
a) jonctions échelonnées :
 où les forces sont transférées par le caoutchouc qui enrobe les câbles ;
b) jonctions en pointes :
 où les forces sont transférées par le caoutchouc qui enrobe les câbles et par les armat
...
