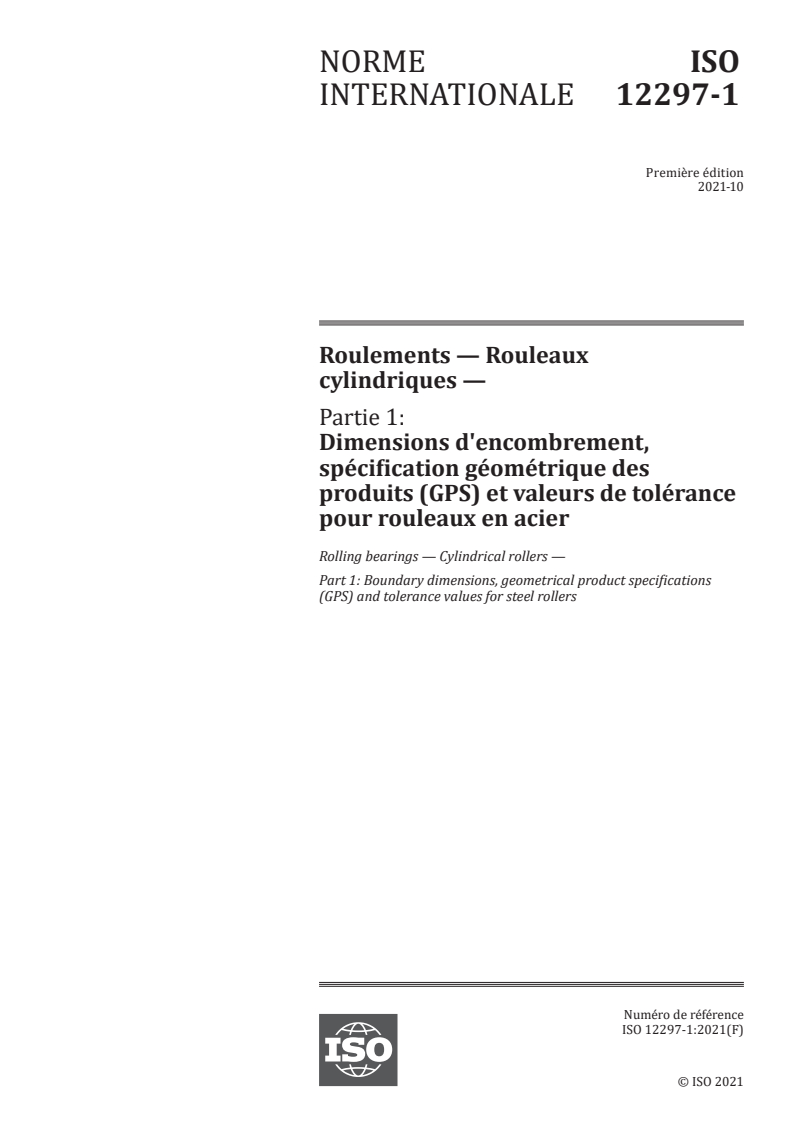

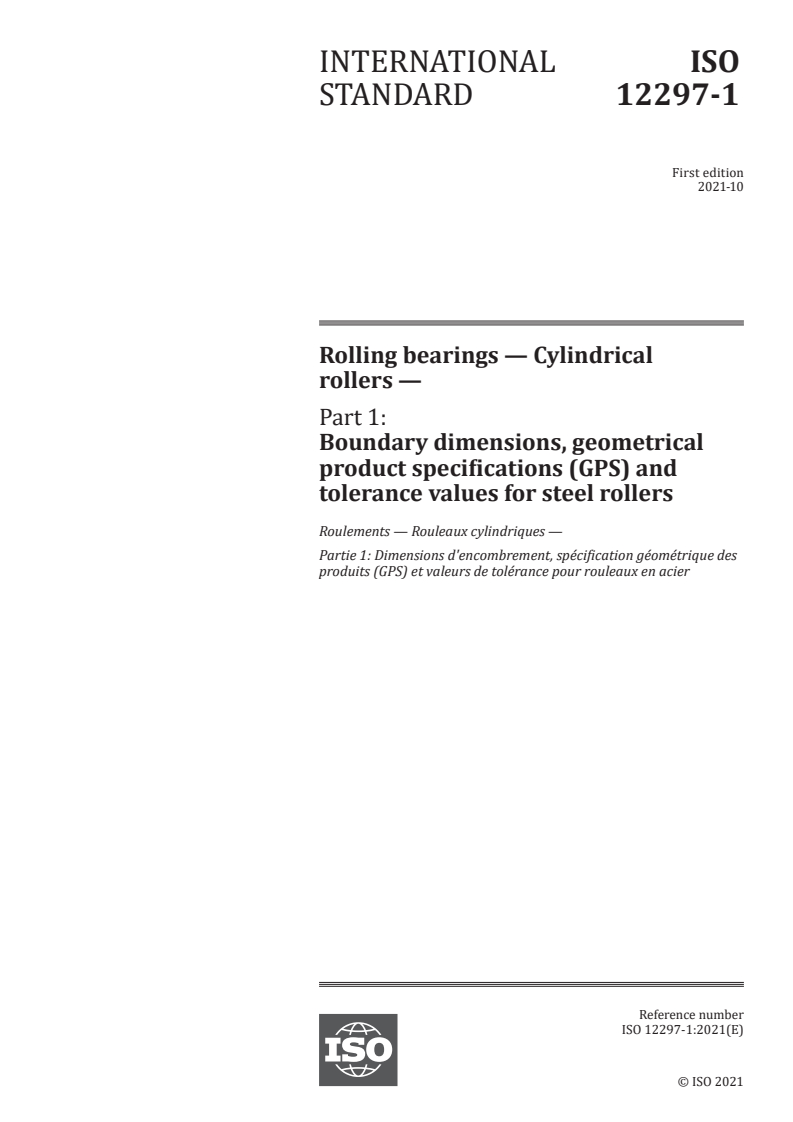

ISO 12297-1:2021

NORME ISO
INTERNATIONALE 12297-1
Première édition
2021-10
Roulements — Rouleaux
cylindriques —
Partie 1:
Dimensions d'encombrement,
spécification géométrique des
produits (GPS) et valeurs de tolérance
pour rouleaux en acier
Rolling bearings — Cylindrical rollers —
Part 1: Boundary dimensions, geometrical product specifications
(GPS) and tolerance values for steel rollers
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii

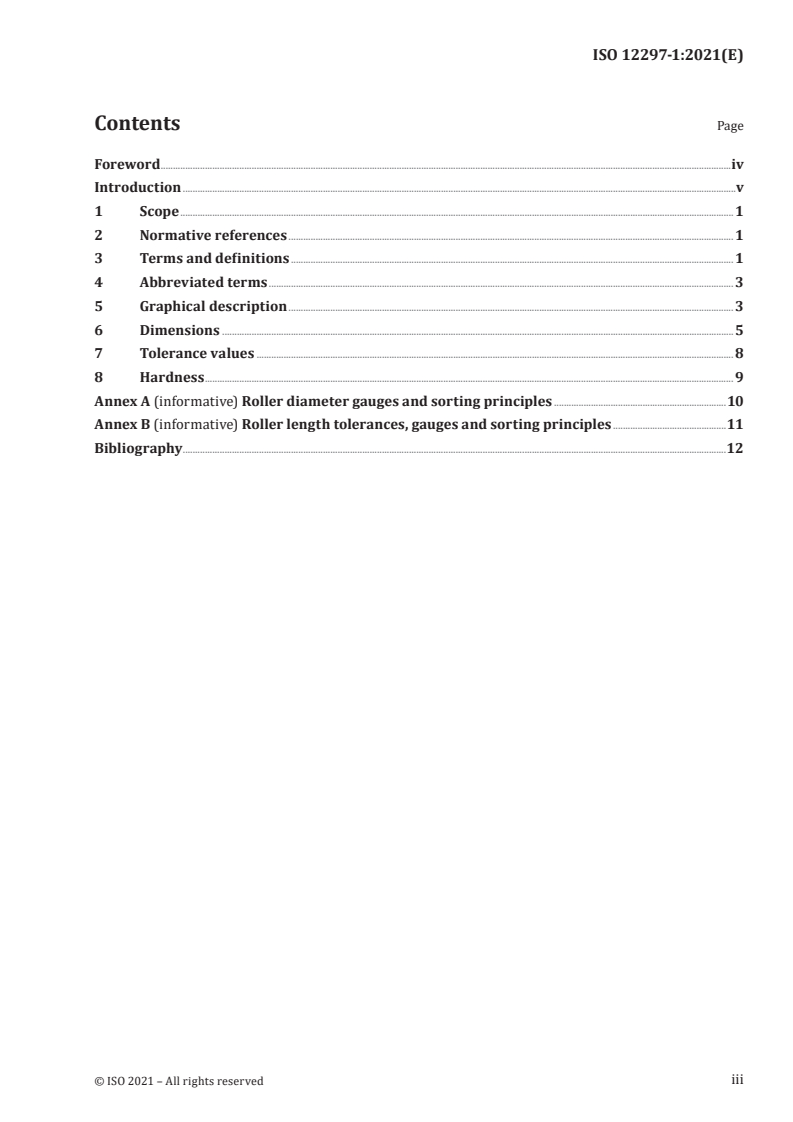

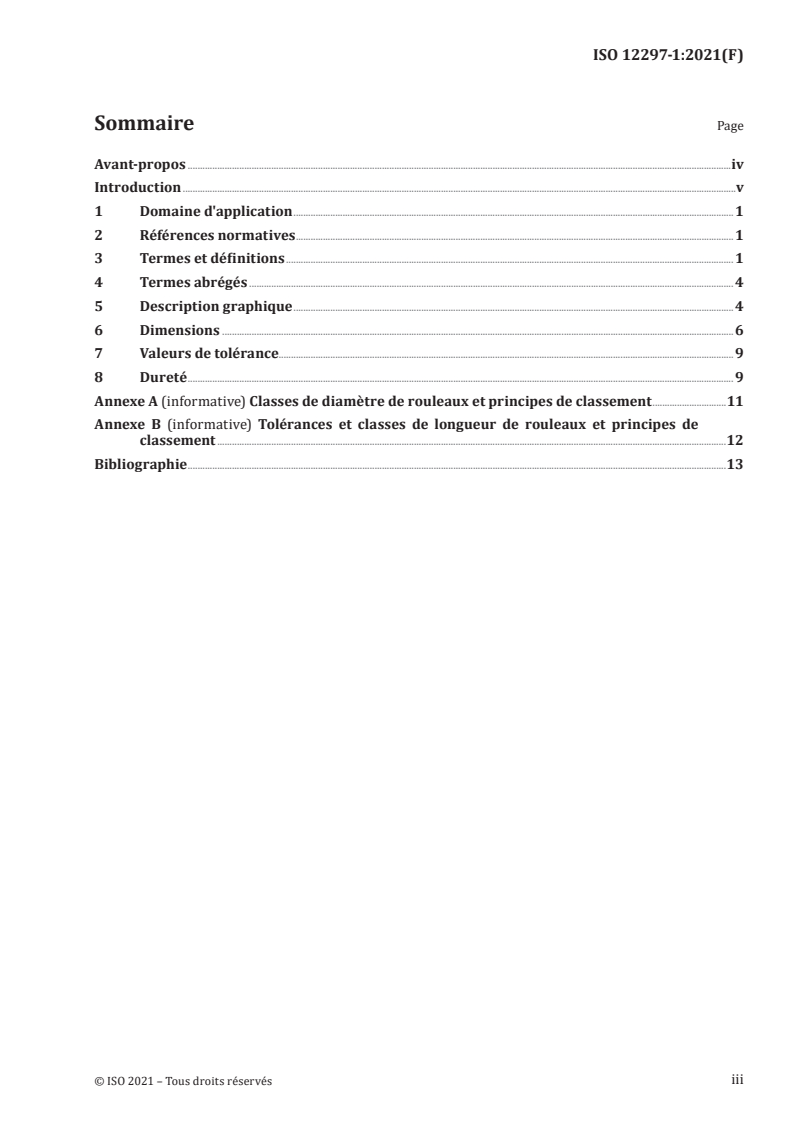

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Termes abrégés . 4
5 Description graphique .4
6 Dimensions .6
7 Valeurs de tolérance.9
8 Dureté . 9
Annexe A (informative) Classes de diamètre de rouleaux et principes de classement .11
Annexe B (informative) Tolérances et classes de longueur de rouleaux et principes de
classement .12
Bibliographie .13
iii

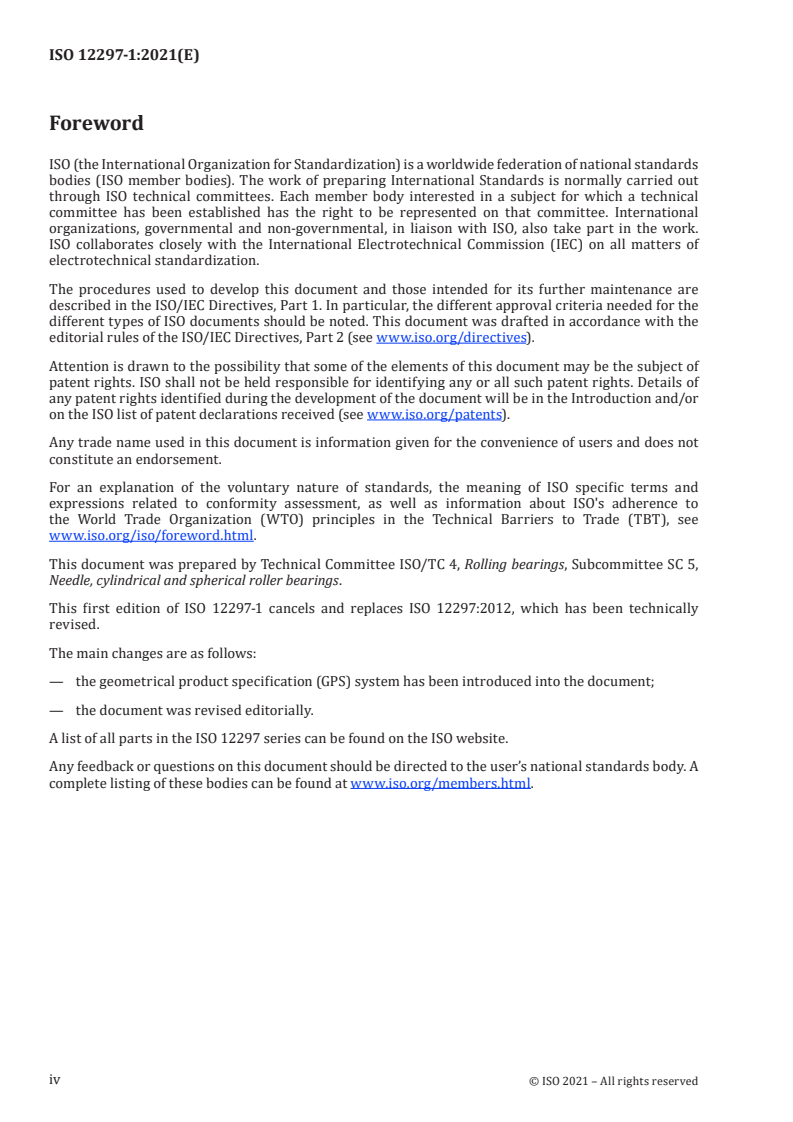

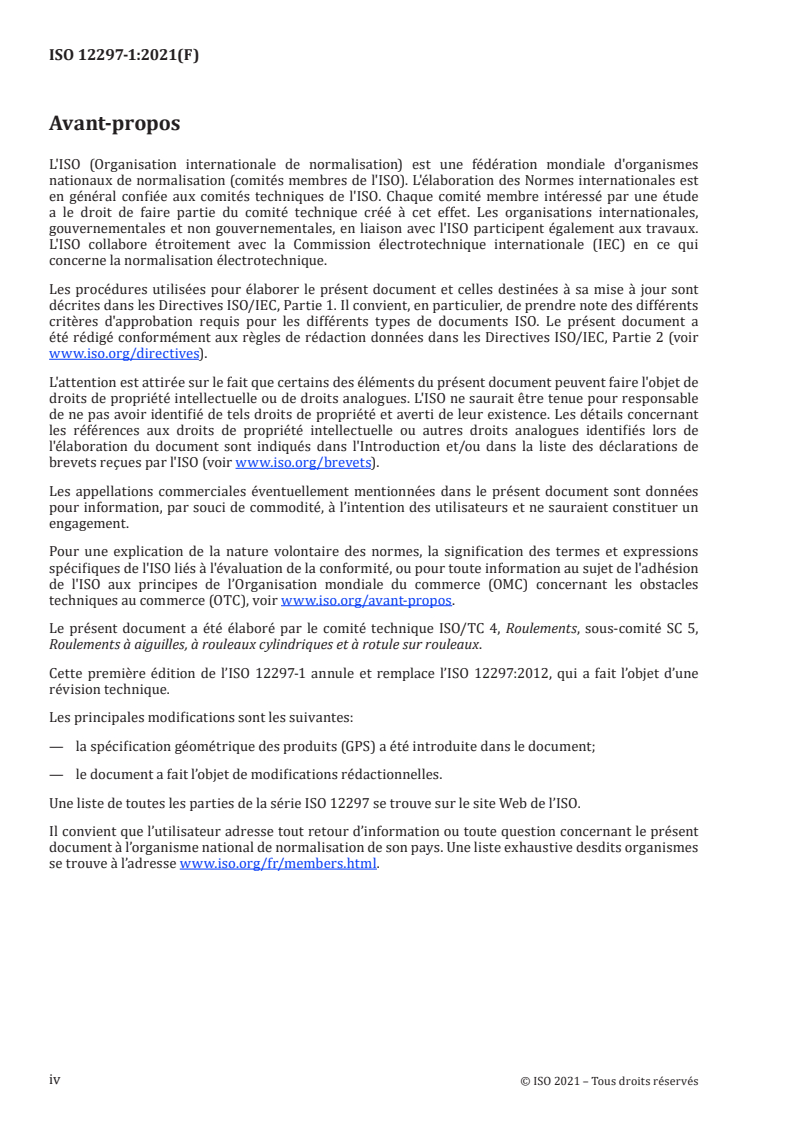

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 4, Roulements, sous-comité SC 5,
Roulements à aiguilles, à rouleaux cylindriques et à rotule sur rouleaux.
Cette première édition de l’ISO 12297-1 annule et remplace l’ISO 12297:2012, qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— la spécification géométrique des produits (GPS) a été introduite dans le document;
— le document a fait l’objet de modifications rédactionnelles.
Une liste de toutes les parties de la série ISO 12297 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Le présent document est une norme de géométrie d’éléments de machine conforme au système de
[10]
spécification géométrique des produits (système GPS) décrit dans le document-cadre ISO 14638 .
[5]
Les principes fondamentaux du système GPS ISO, donnés dans l'ISO 8015 , s'appliquent au présent
[8]
document et les règles de décision par défaut, données dans l'ISO 14253-1 , s'appliquent aux
spécifications faites conformément au présent document, sauf indication contraire.
Les liens entre exigences fonctionnelles, technique de mesurage et incertitude de mesure sont pris en
[9]
considération. Pour l'incertitude de mesure, l'ISO 14253-2 est prise en considération.
v
NORME INTERNATIONALE ISO 12297-1:2021(F)
Roulements — Rouleaux cylindriques —
Partie 1:
Dimensions d'encombrement, spécification géométrique
des produits (GPS) et valeurs de tolérance pour rouleaux
en acier
1 Domaine d'application
Le présent document spécifie les dimensions d’encombrement nominales, la spécification géométrique
des produits (GPS) et les valeurs de tolérance relatives aux rouleaux cylindriques finis en acier pour
roulements. Le diamètre maximal du rouleau est de 40 mm.
Les Annexes A et B donnent respectivement les principes de classement pour les classes de diamètres
de rouleaux et pour les tolérances et les classes de longueurs de rouleaux.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement
de forme, orientation, position et battement
ISO 4288, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Règles et
procédures pour l'évaluation de l'état de surface
ISO 14405-1, Spécification géométrique des produits (GPS) — Tolérancement dimensionnel — Partie 1:
Tailles linéaires
ISO 15241, Roulements — Symboles relatifs aux grandeurs physiques
ISO 21204, Spécifications géométriques des produits (GPS) — Spécification de transition
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans les ISO 1101, ISO 4288,
ISO 14405-1, ISO 15241, ISO 21204 ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
3.1
classe de diamètre de rouleaux
quantité dont le diamètre moyen du lot de diamètres de rouleaux (3.5) peut différer du diamètre nominal
d’un rouleau, cette quantité étant l'une des séries établies
Note 1 à l'article: Chaque classe de diamètres de rouleaux est un multiple entier de l'intervalle de classement de
diamètre de rouleaux (3.3) établi pour le grade du rouleaux en question.
Note 2 à l'article: Il convient que la classe de diamètres de rouleaux, en combinaison avec le grade du rouleau et
le diamètre nominal de rouleau, soit considérée comme la spécification de dimension de rouleau la plus exacte à
utiliser par le client pour les commandes.
3.2
lot de diamètre de rouleaux
quantité de rouleaux de même grade, de mêmes dimensions nominales et dont le diamètre moyen dans
un plan isolé appartient à la même classe de diamètres de rouleaux (3.1)
3.3
intervalle de classement de diamètre de rouleaux
I
GDw
valeur par laquelle est divisé le diamètre moyen admissible d’un lot de diamètres de rouleaux (3.2)
Note 1 à l'article: L' intervalle de classement de diamètre de rouleaux et la classe de diamètres doivent être définis
selon un accord entre le client et le fournisseur.
3.4
variation de diamètre d’un rouleau
V
Dwsp
différence entre le plus grand et le plus petit des diamètres isolés d’un rouleau dans un plan radial isolé
3.5
diamètre moyen du lot de diamètres de rouleaux
D
wmL
moyenne de D observée dans le lot de diamètres de rouleaux (3.2)
wmpx
3.6
classe de longueur d'un rouleau
choisie dans une série préétablie, valeur dont il convient qu’une longueur moyenne d’un lot de longueur
de rouleaux (3.9) donné s’écarte de la longueur nominale de rouleaux
Note 1 à l'article: Chaque classe de longueur de rouleau est un multiple entier de l’intervalle de classement de
longueur de rouleau (3.8) correspondant à une longueur nominale de rouleaux considérée.
3.7
lot de longueur de rouleaux
quantité de rouleaux dont la longueur moyenne appartient à la même classe de longueur d'un rouleau
(3.6)
3.8
intervalle de classement de longueur de rouleaux
I
GLw
valeur par laquelle est divisée la longueur moyenne admissible d’un lot de longueur de rouleaux
3.9
longueur moyenne du lot de longueur de rouleaux
L
wmL
moyenne arithmétique de la
...
