INTERNATIONAL ISO
STANDARD 13267
Second edition
2022-06
Thermoplastics piping systems for
non-pressure underground drainage
and sewerage — Thermoplastics
inspection chamber and manhole
bases — Test methods for buckling
resistance
Systèmes de canalisations thermoplastiques pour branchements
et collecteurs d'assainissement enterrés sans pression — Éléments
de fond de boîtes d'inspection et de branchement et de regards
thermoplastiques — Méthode d'essai de résistance au flambage
Reference number
ISO 13267:2022(E)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 13267:2022(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2022
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii
© ISO 2022 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 13267:2022(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 2
6 Conditioning . 2
7 Test environment . 3
8 Procedure .3
8.1 Internal negative pressure testing using a free-standing test assembly . 3
8.2 Internal negative pressure testing using a test box . 7
8.3 External pressure testing with the assembly submerged in a water tank . 8
8.4 Evaluation . 9
9 Test report . 9
Annex A (informative) Evaluation example .11
iii
© ISO 2022 – All rights reserved
---------------------- Page: 3 ----------------------
ISO 13267:2022(E)

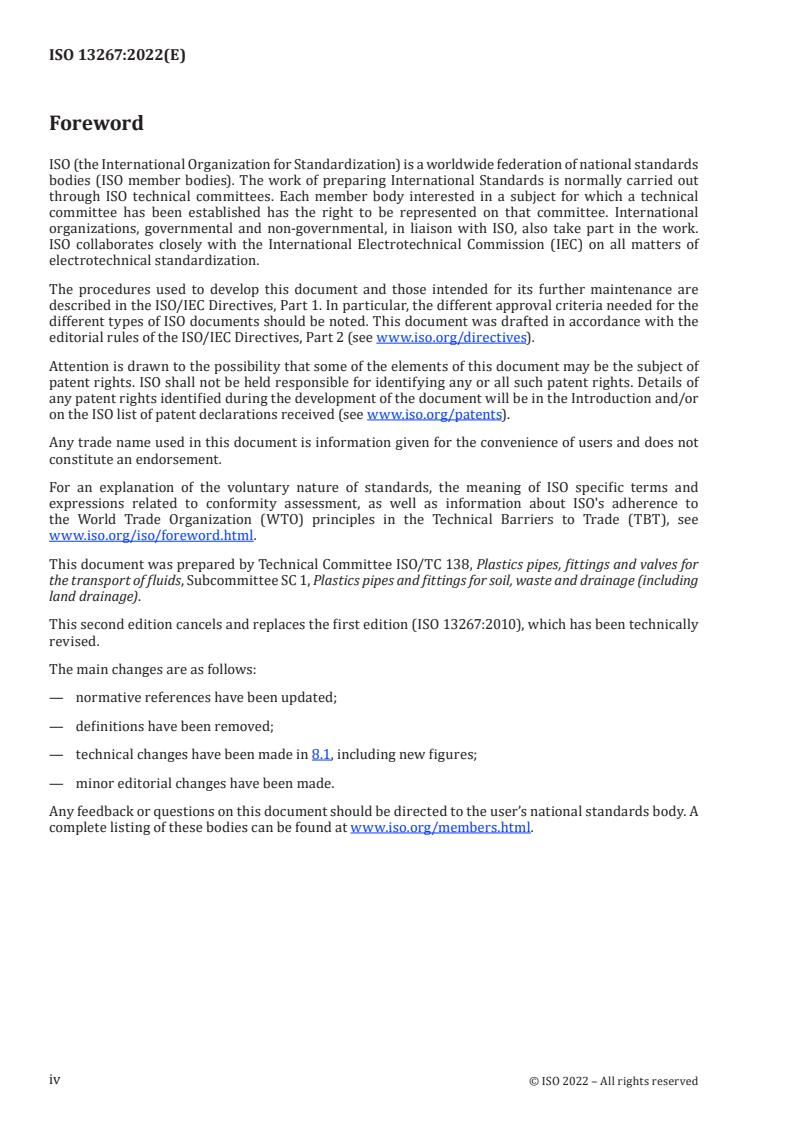

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for
the transport of fluids, Subcommittee SC 1, Plastics pipes and fittings for soil, waste and drainage (including
land drainage).
This second edition cancels and replaces the first edition (ISO 13267:2010), which has been technically
revised.
The main changes are as follows:
— normative references have been updated;
— definitions have been removed;
— technical changes have been made in 8.1, including new figures;
— minor editorial changes have been made.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
© ISO 2022 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 13267:2022(E)
Thermoplastics piping systems for non-pressure
underground drainage and sewerage — Thermoplastics
inspection chamber and manhole bases — Test methods
for buckling resistance
1 Scope
This document specifies methods of test for the resistance of the base of thermoplastics inspection
chambers and manholes to external soil and ground-water pressure after installation.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 9967:2016, Thermoplastics pipes — Determination of creep ratio
CEN/TS 1046:2021, Thermoplastics piping and ducting systems — Outside the building structures for
gravity and pressurised systems — Trench installation
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Principle
A sealed test assembly, comprising an inspection chamber or manhole base with a minimum height of
300 mm above the top of the main channel, is placed free standing, or buried in a test box on a 100 mm
sand or granular bed and covered with granular backfill to a level of minimum 300 mm above the top of
the outlets and inlets of the main channel(s). In some cases, the first section of the riser may be required
in order to achieve the minimum height of 300 mm.
The assembly is then subjected to a constant internal negative pressure, specified by the product or
system standard, for a specified time at a temperature of between 15 °C and 25 °C or as otherwise
specified in the product standard.
Alternatively, the pressure difference can be achieved by exposing the test assembly to a constant
positive external hydrostatic pressure of the same numeric value as that specified by the product or
system standard. The assembly is submerged under water in a closed tank for a specified time at a
temperature of between 15 °C and 25 °C or as otherwise specified in the product standard.
During the test, the assembly may be monitored by measuring increasing deflections with time as
defined in the product standard.
At the end of the test, the chamber base/manhole is visually checked for cracking or other defects likely
to impair the performance of the inspection chamber or manhole.
1
© ISO 2022 – All rights reserved
---------------------- Page: 5 ----------------------
ISO 13267:2022(E)
5 Apparatus
5.1 Test box, large enough to accommodate the test assembly, including the first 300 mm of riser
shaft above the top of the outlet and inlets of the main channel, such that at each side there is a free
space of 300 mm minimum between the test assembly and the side/top of the test box.
5.2 Backfill material, to cover the test assembly in the box, conforming to CEN/TS 1046:2021,
Annex A. Backfill material shall be in accordance with the minimum specification of the manufacturer.
5.3 Sealable water tank or pressure vessel, with internal dimensions capable of accommodating
the test assembly to ensure all-round clearance and a lockable lid allowing access to the open top of the
in
...
ISO/TC 138/SC 1
Date: 2022-06-28
ISO 13267:2022(F)
ISO/TC 138/SC 1/GT 6
ISO 13267:2022(F)
Date: 2022-06
ISO/TC 138/SC 1/GT 6
Secrétariat: AFNORAFNOR

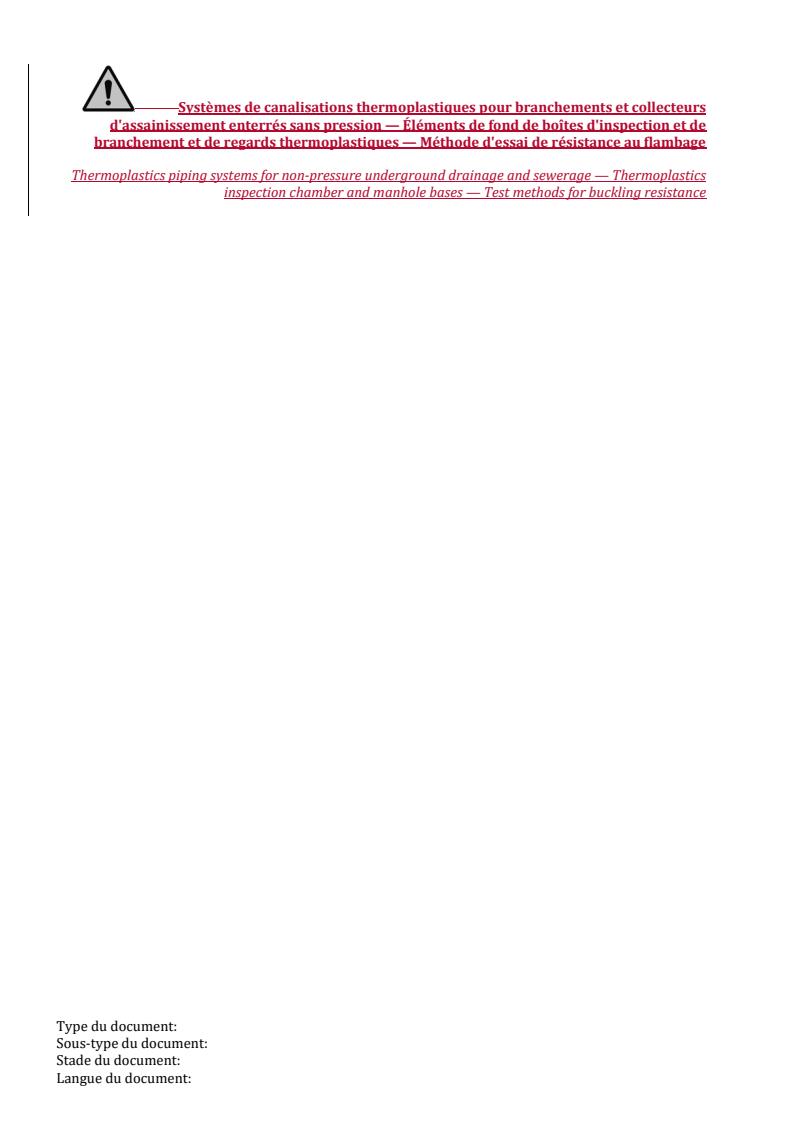

Systèmes de canalisations thermoplastiques pour branchements et
collecteurs d'assainissement enterrés sans pression — Éléments de
fond de boîtes d'inspection et de branchement et de regards
thermoplastiques — Méthode d'essai de résistance au flambage
Thermoplastics piping systems for non-pressure underground drainage and sewerage — Thermoplastics
inspection chamber and manhole bases — Test methods for buckling resistance
Type du document:
Sous-type du document:
Stade du document:
Langue du document:
---------------------- Page: 1 ----------------------
Systèmes de canalisations thermoplastiques pour branchements et collecteurs
d'assainissement enterrés sans pression — Éléments de fond de boîtes d'inspection et de
branchement et de regards thermoplastiques — Méthode d'essai de résistance au flambage
Thermoplastics piping systems for non-pressure underground drainage and sewerage — Thermoplastics
inspection chamber and manhole bases — Test methods for buckling resistance
Type du document:
Sous-type du document:
Stade du document:
Langue du document:
---------------------- Page: 2 ----------------------
DOCUMENT PROTÉGÉ PAR COPYRIGHT
Droits de reproduction© ISO 2022
Tous droits réservés. Sauf indication contraireprescription différente ou nécessité dans le contexte de sa mise
en œuvre, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit
et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichageou la diffusion sur
l’internetl'internet ou sur un Intranetintranet, sans autorisation écrite préalable. Les demandes d’autorisation
peuventUne autorisation peut être adresséesdemandée à l’ISOl'ISO à l’adressel'adresse ci-après ou au comité
membre de l’ISOl'ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 •• CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
copyright@iso.org
www.iso.org
www.iso.org
iii
---------------------- Page: 3 ----------------------

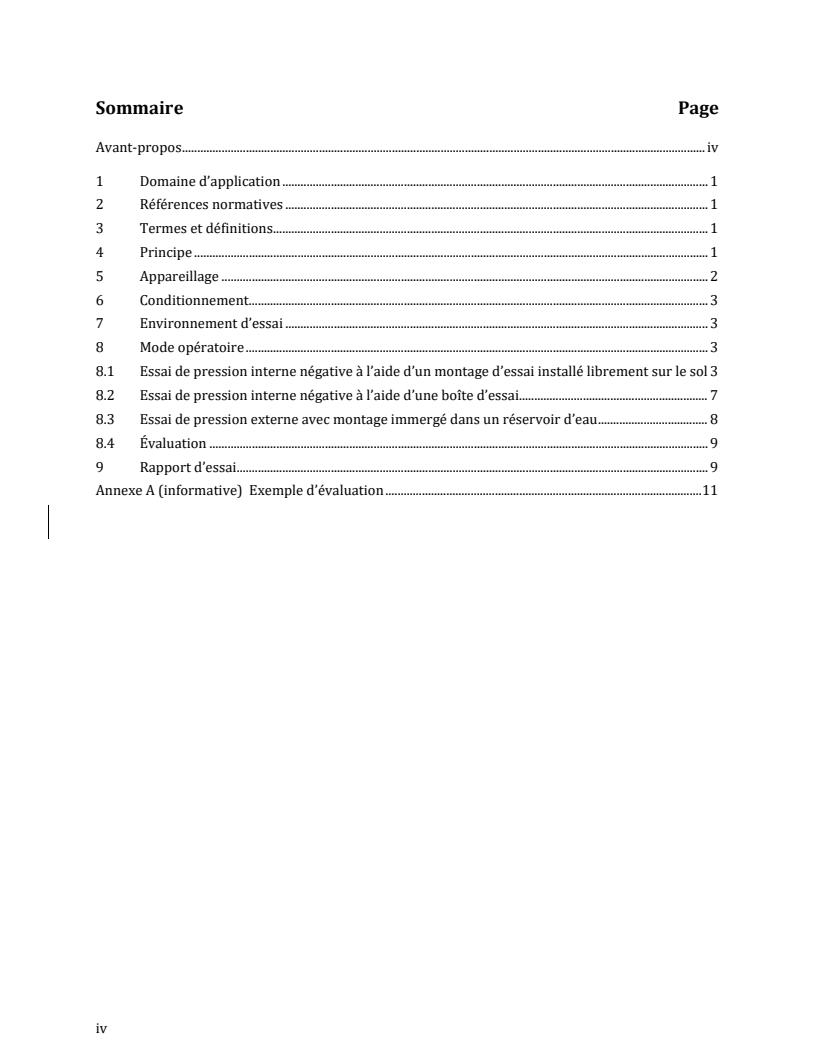

Sommaire Page
Avant-propos . iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe . 1
5 Appareillage . 2
6 Conditionnement. 3
7 Environnement d’essai . 3
8 Mode opératoire . 3
8.1 Essai de pression interne négative à l’aide d’un montage d’essai installé librement sur le sol 3
8.2 Essai de pression interne négative à l’aide d’une boîte d’essai. 7
8.3 Essai de pression externe avec montage immergé dans un réservoir d’eau . 8
8.4 Évaluation . 9
9 Rapport d’essai . 9
Annexe A (informative) Exemple d’évaluation . 11
iv
---------------------- Page: 4 ----------------------

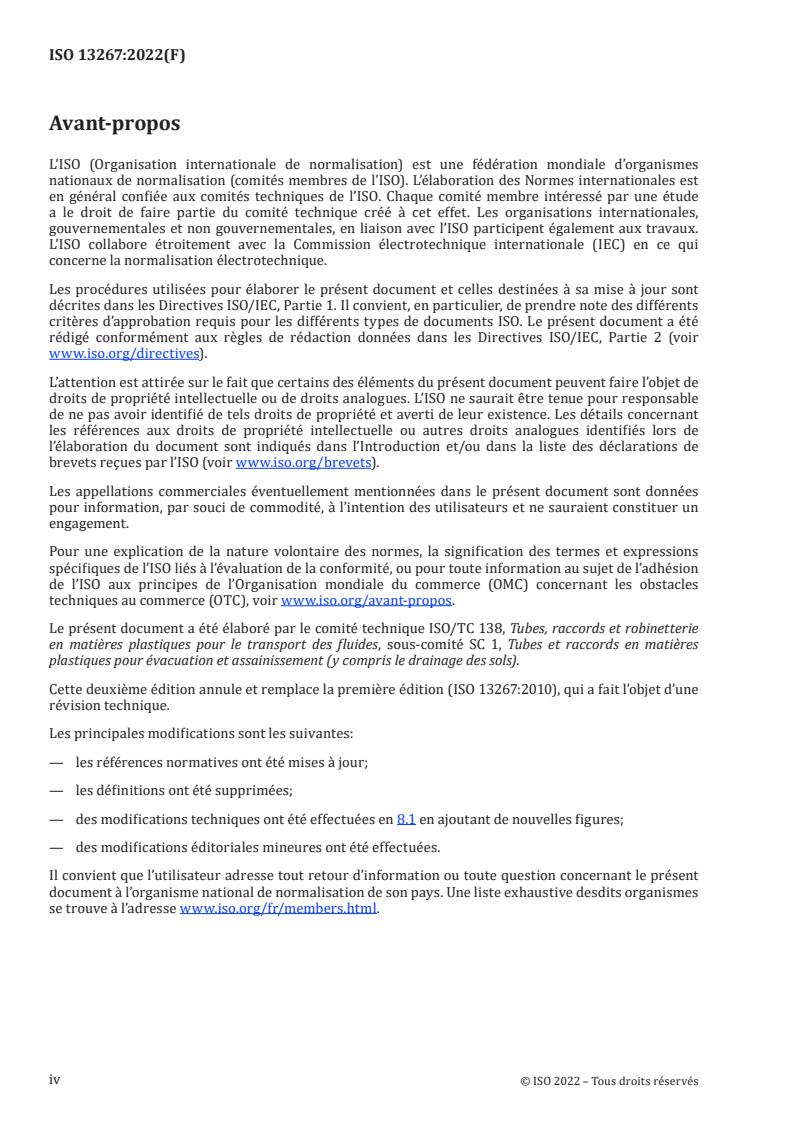

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales
est en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des
différents critères d’approbation requis pour les différents types de documents ISO. Le présent
document a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC,
Partie 2 (voir www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet
de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails
concernant les références aux droits de propriété intellectuelle ou autres droits analogues identifiés
lors de l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des
déclarations de brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de
l’adhésion de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les
obstacles techniques au commerce (OTC), voir le lien suivant : www.iso.org/iso/fr/avant-
propos.htmlwww.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et
robinetterie en matières plastiques pour le transport des fluides, sous-comité SC 1, Tubes et raccords
en matières plastiques pour évacuation et assainissement (y compris le drainage des sols).
Cette deuxième édition annule et remplace la première édition (ISO 13267:2010), qui a fait l’objet
d’une révision technique.
Les principales modifications sont les suivantes :
— les références normatives ont été mises à jour ;
— les définitions ont été supprimées ;
— des modifications techniques ont été effectuées en 8.18.1 en ajoutant de nouvelles figures ;
— des modifications éditoriales mineures ont été effectuées.
v
---------------------- Page: 5 ----------------------
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits
organismes se trouve à l’adresse www.iso.org/fr/members.html.
vi
---------------------- Page: 6 ----------------------
Systèmes de canalisations thermoplastiques pour
branchements et collecteurs d'assainissement enterrés sans
pression — Éléments de fond de boîtes d'inspection et de
branchement et de regards thermoplastiques — Méthode
d'essai de résistance au flambage
Systèmes de canalisations thermoplastiques pour
branchements et collecteurs d'assainissement enterrés sans
pression — Éléments de fond de boîtes d'inspection et de
branchement et de regards thermoplastiques — Méthode
d'essai de résistance au flambage
1 Domaine d’application
Le présent document spécifie des méthodes d’essai permettant de déterminer la résistance de
l’élément de fond des boîtes d’inspection et de branchement et des regards thermoplastiques par
rapport à la pression externe du sol et de l’eau souterraine après installation.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique
(y compris les éventuels amendements).
ISO 9967:2016, Tubes en matières thermoplastiques — Détermination du taux de fluage
CEN/TS 1046:2021, Systèmes de canalisations et de gaines en matières thermoplastiques — Système
d'adduction d'eaud’adduction d’eau ou d'assainissementd’assainissement à l'extérieurl’extérieur de la
structure des bâtiments — Pratiques pour la pose en enterrée
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l’adresse https://www.iso.org/obp
— IEC Electropedia : disponible à l’adresse https://www.electropedia.org/
1
---------------------- Page: 7 ----------------------
4 Principe
Un montage d’essai étanche comprenant l’élément de fond d’une boîte d’inspection et de
branchement ou d’un regard, avec une hauteur minimale de 300 mm au-dessus du sommet du fût
principal, est installé librement sur le sol ou enterré dans une boîte d’essai sur un lit de 100 mm de
sable ou de graviers, et est recouvert de remblai granulaire jusqu’à une hauteur de 300 mm au
minimum au-dessus du sommet des entrées et sorties du(des) fût(s) principal(-aux). Dans certains
cas, la première partie de l’élément de rehausse peut être requise pour obtenir la hauteur minimale
de 300 mm.
Le montage est ensuite soumis à une pression interne négative constante, spécifiée par la norme de
produit ou de système, pendant une durée donnée, à une température comprise entre 15 °C et 25 °C
ou telle que spécifiée dans la norme de produit.
Alternativement, la différence de pression peut être atteinte en exposant le montage d’essai à une
pression hydrostatique externe positive constante dont la valeur numérique est identique à celle
spécifiée par la norme de produit ou de système. Le montage est immergé dans de l’eau, dans un
réservoir fermé, pendant une durée spécifiée, à une température comprise entre 15 °C et 25 °C ou
telle que spécifiée dans la norme de produit.
Pendant l’essai, le montage peut être contrôlé en mesurant l’augmentation des déformations avec le
temps comme défini dans la norme de produit.
À l’issue de l’essai, l’élément de fond de la boîte d’inspection et de branchement/du regard est soumis
à un contrôle visuel afin de détecter les fissures ou autres défauts susceptibles d’altérer la
performance de la boîte d’inspection et de branchement ou du regard.
5 Appareillage
5.1 Boîte d’essai, suffisamment grande pour recevoir le montage d’essai, y compris les premiers
300 mm de l’élément de rehausse au-dessus du sommet des entrées et sorties du fût principal, conçue
pour qu’il y ait de chaque côté un espace libre d’au moins 300 mm entre le montage d’essai et le
côté/le dessus de la boîte d’essai.
5.2 Matériau de remblai, pour recouvrir le montage d’essai dans la boîte, conformément à la
CEN/TS 1046:2021, Annexe A. Le matériau de remblai doit être conforme à la spécification minimale
du fabricant.
5.3 Réservoir d’eau étanche ou récipient sous pres
...
NORME ISO
INTERNATIONALE 13267
Deuxième édition
2022-06
Systèmes de canalisations
thermoplastiques pour branchements
et collecteurs d'assainissement
enterrés sans pression — Éléments
de fond de boîtes d'inspection
et de branchement et de regards
thermoplastiques — Méthode d'essai
de résistance au flambage
Thermoplastics piping systems for non-pressure underground
drainage and sewerage — Thermoplastics inspection chamber and
manhole bases — Test methods for buckling resistance
Numéro de référence
ISO 13267:2022(F)
© ISO 2022
---------------------- Page: 1 ----------------------
ISO 13267:2022(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2022
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
© ISO 2022 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 13267:2022(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives .1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage . 2
6 Conditionnement .3
7 Environnement d’essai .3
8 Mode opératoire . 3
8.1 Essai de pression interne négative à l’aide d’un montage d’essai installé librement
sur le sol . 3
8.2 Essai de pression interne négative à l’aide d’une boîte d’essai . 7
8.3 Essai de pression externe avec montage immergé dans un réservoir d’eau . 7
8.4 Évaluation . 8
9 Rapport d’essai . 9
Annexe A (informative) Exemple d’évaluation .10
iii
© ISO 2022 – Tous droits réservés
---------------------- Page: 3 ----------------------
ISO 13267:2022(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 1, Tubes et raccords en matières
plastiques pour évacuation et assainissement (y compris le drainage des sols).
Cette deuxième édition annule et remplace la première édition (ISO 13267:2010), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les références normatives ont été mises à jour;
— les définitions ont été supprimées;
— des modifications techniques ont été effectuées en 8.1 en ajoutant de nouvelles figures;
— des modifications éditoriales mineures ont été effectuées.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/fr/members.html.
iv
© ISO 2022 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 13267:2022(F)
Systèmes de canalisations thermoplastiques pour
branchements et collecteurs d'assainissement enterrés
sans pression — Éléments de fond de boîtes d'inspection
et de branchement et de regards thermoplastiques —
Méthode d'essai de résistance au flambage
1 Domaine d’application
Le présent document spécifie des méthodes d’essai permettant de déterminer la résistance de l’élément
de fond des boîtes d’inspection et de branchement et des regards thermoplastiques par rapport à la
pression externe du sol et de l’eau souterraine après installation.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 9967:2016, Tubes en matières thermoplastiques — Détermination du taux de fluage
CEN/TS 1046:2021, Systèmes de canalisations et de gaines en matières thermoplastiques — Système
d’adduction d’eau ou d’assainissement à l’extérieur de la structure des bâtiments — Pratiques pour la pose
en enterrée
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Principe
Un montage d’essai étanche comprenant l’élément de fond d’une boîte d’inspection et de branchement ou
d’un regard, avec une hauteur minimale de 300 mm au-dessus du sommet du fût principal, est installé
librement sur le sol ou enterré dans une boîte d’essai sur un lit de 100 mm de sable ou de graviers, et
est recouvert de remblai granulaire jusqu’à une hauteur de 300 mm au minimum au-dessus du sommet
des entrées et sorties du(des) fût(s) principal(-aux). Dans certains cas, la première partie de l’élément de
rehausse peut être requise pour obtenir la hauteur minimale de 300 mm.
Le montage est ensuite soumis à une pression interne négative constante, spécifiée par la norme de
produit ou de système, pendant une durée donnée, à une température comprise entre 15 °C et 25 °C ou
telle que spécifiée dans la norme de produit.
Alternativement, la différence de pression peut être atteinte en exposant le montage d’essai à une
pression hydrostatique externe positive constante dont la valeur numérique est identique à celle
spécifiée par la norme de produit ou de système. Le montage est immergé dans de l’eau, dans un
1
© ISO 2022 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO 13267:2022(F)
réservoir fermé, pendant une durée spécifiée, à une température comprise entre 15 °C et 25 °C ou telle
que spécifiée dans la norme de produit.
Pendant l’essai, le montage peut être contrôlé en mesurant l’augmentation des déformations avec le
temps comme défini dans la norme de produit.
À l’issue de l’essai, l’élément de fond de la boîte d’inspection et de branchement/du regard est soumis à
un contrôle visuel afin de détecter les fissures ou autres défauts susceptibles d’altérer la performance
de la boîte d’inspection et de branchement ou du regard.
5 Appareillage
5.1 Boîte d’essai, suffisamment grande pour recevoir le montage d’essai, y compris les premiers
300 mm de l’élément de rehausse au-dessus du sommet des entrées et sorties du fût principal, conçue
pour qu’il y ait de chaque côté un espace libre d’au moins 300 mm entre le montage d’essai et le côté/le
dessus de la boîte d’essai.
5.2 Matériau de remblai, pour recouvrir le montage d’essai dans la boîte, conformément à la
CEN/TS 1046:2021, Annexe A. Le matériau de remblai doit être conforme à la spécification minimale du
fabricant.
5.3 Réservoir d’eau étanche ou récipient sous pression, dont les dimensions internes permettent
de recevoir le montage d’essai tout en garantissant un dégagement tout autour de celui-ci et équipé d’un
couvercle verrouillable qui permet d’accéder à l’ouverture de la boîte
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
