ISO 105-B04:1994
(Main)Textiles - Tests for colour fastness - Part B04: Colour fastness to artificial weathering: Xenon arc fading lamp test
Textiles - Tests for colour fastness - Part B04: Colour fastness to artificial weathering: Xenon arc fading lamp test
Cancels and replaces the third edition (1988). Specifies a method intended for determining the resistance of the colour of textiles of all kinds, except loose fibres, to the action of weather as determined by exposure to simulated weathering conditions in a cabinet equipped with a xenon arc lamp. Can be used to determine if a textile is wet light-sensitive.
Textiles — Essais de solidité des teintures — Partie B04: Solidité des teintures aux intempéries artificielles: Lampe à arc au xénon
La présente partie de l'ISO 105 prescrit une méthode pour la détermination de la résistance des teintures sur les textiles de toute nature, sauf sur les fibres en bourre, à l'action des intempéries, telle qu'elle est produite par une exposition dans une enceinte équipée d'une lampe à arc au xénon. La présente méthode peut être utilisée pour déterminer si un textile mouillé est sensible à la lumière. NOTE 1 Des informations générales sur la solidité des teintures à la lumière sont données dans l'annexe A.
General Information
Relations
Frequently Asked Questions
ISO 105-B04:1994 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textiles - Tests for colour fastness - Part B04: Colour fastness to artificial weathering: Xenon arc fading lamp test". This standard covers: Cancels and replaces the third edition (1988). Specifies a method intended for determining the resistance of the colour of textiles of all kinds, except loose fibres, to the action of weather as determined by exposure to simulated weathering conditions in a cabinet equipped with a xenon arc lamp. Can be used to determine if a textile is wet light-sensitive.
Cancels and replaces the third edition (1988). Specifies a method intended for determining the resistance of the colour of textiles of all kinds, except loose fibres, to the action of weather as determined by exposure to simulated weathering conditions in a cabinet equipped with a xenon arc lamp. Can be used to determine if a textile is wet light-sensitive.
ISO 105-B04:1994 is classified under the following ICS (International Classification for Standards) categories: 59.080.01 - Textiles in general. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 105-B04:1994 has the following relationships with other standards: It is inter standard links to ISO 105-B04:2024, ISO 105-B04:1988. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 105-B04:1994 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)

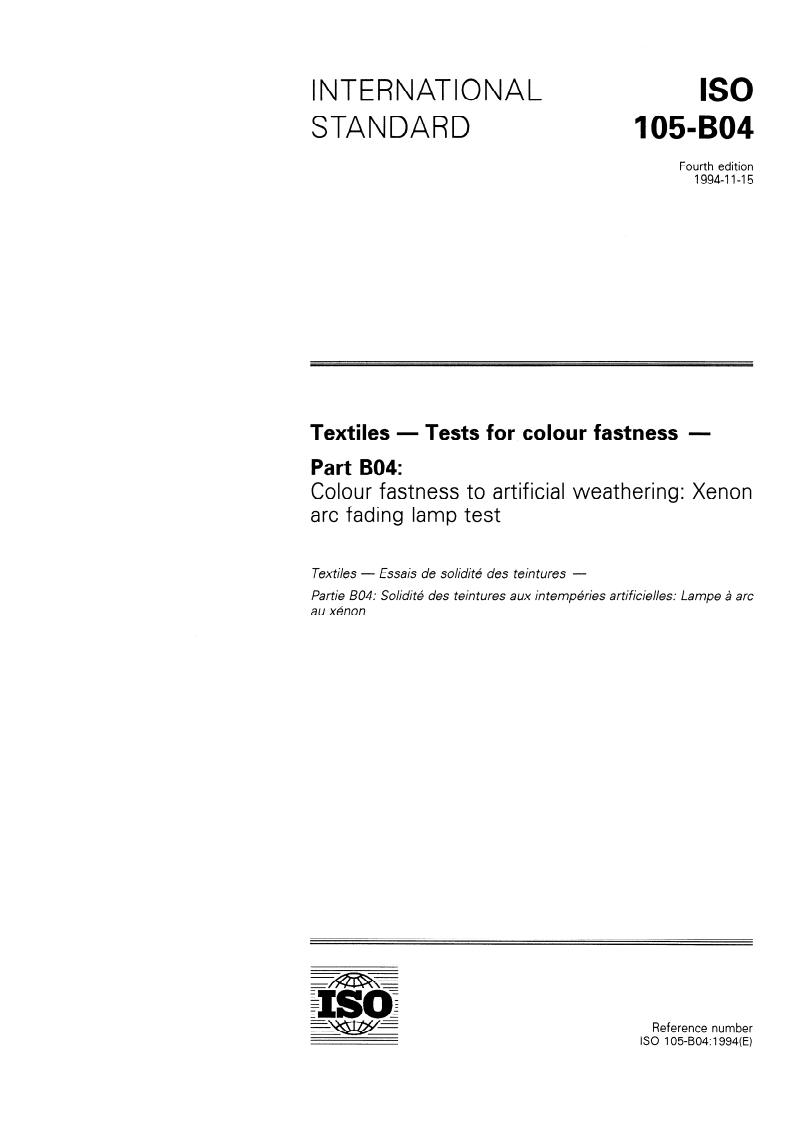

INTERNATIONAL ISO
STANDARD 105-B04
Fourth edition
1994-1 l-1 5
Textiles - Tests for colour fastness -
Part B04:
Colour fastness to artificial weathering: Xenon
arc fading lamp test
Textiles - Essais de solidite des teintures -
Partie 504: Soliditb des teintures aux intemph-ies artificielles: Lampe 21 arc
au Xenon
Reference number
ISO 105-B04: 1994(E)

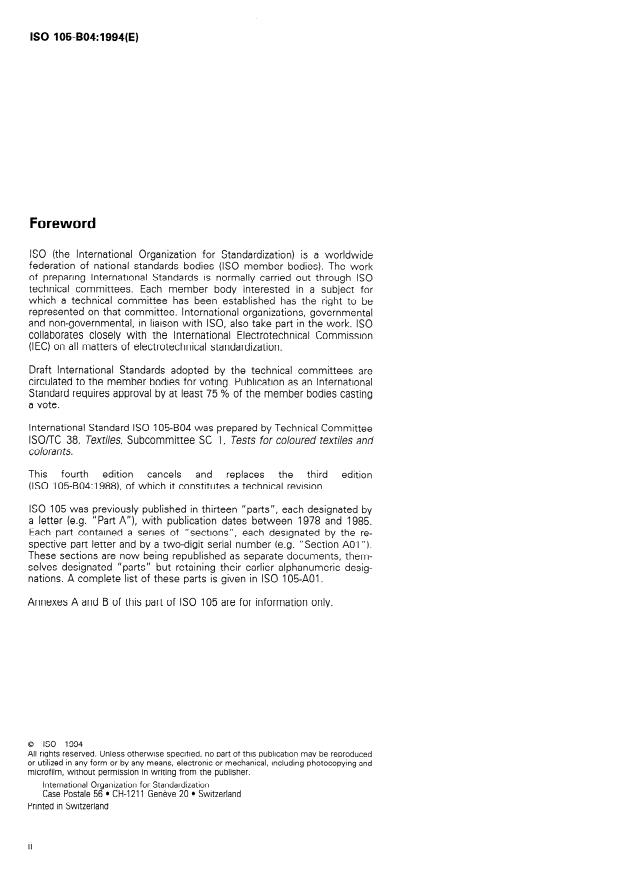

ISO 105-B04: 1994(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 105-B04 was prepared by Technical Committee
ISO/TC 38, Textiles, Subcommittee SC 1, Tests for coloured textiles and
coloran ts.
This fourth edition cancels and replaces the third edition
(ISO 105-B04:1988), of which it constitutes a technical revision.
ISO 105 was previously published in thirteen “Parts ”, each designated by
“Part A ”), with publication dates between 1978 and 1985.
a letter (e.g.
Esch part contained a series of “sections ”, each designated by the re-
spective part letter and by a two-digit serial number (e.g. “Section AO1 “).
These sections are now being republished as separate documents, them-
selves designated “Parts” but retaining their earlier alphanumeric desig-
nations. A complete list of these Parts is given in ISO 105-AOI .
Annexes A and B of this part of ISO 105 are for information only.
0 ISO 1994
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, sncluding photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1 211 Geneve 20 l Switzerland
Printed in Switzerland

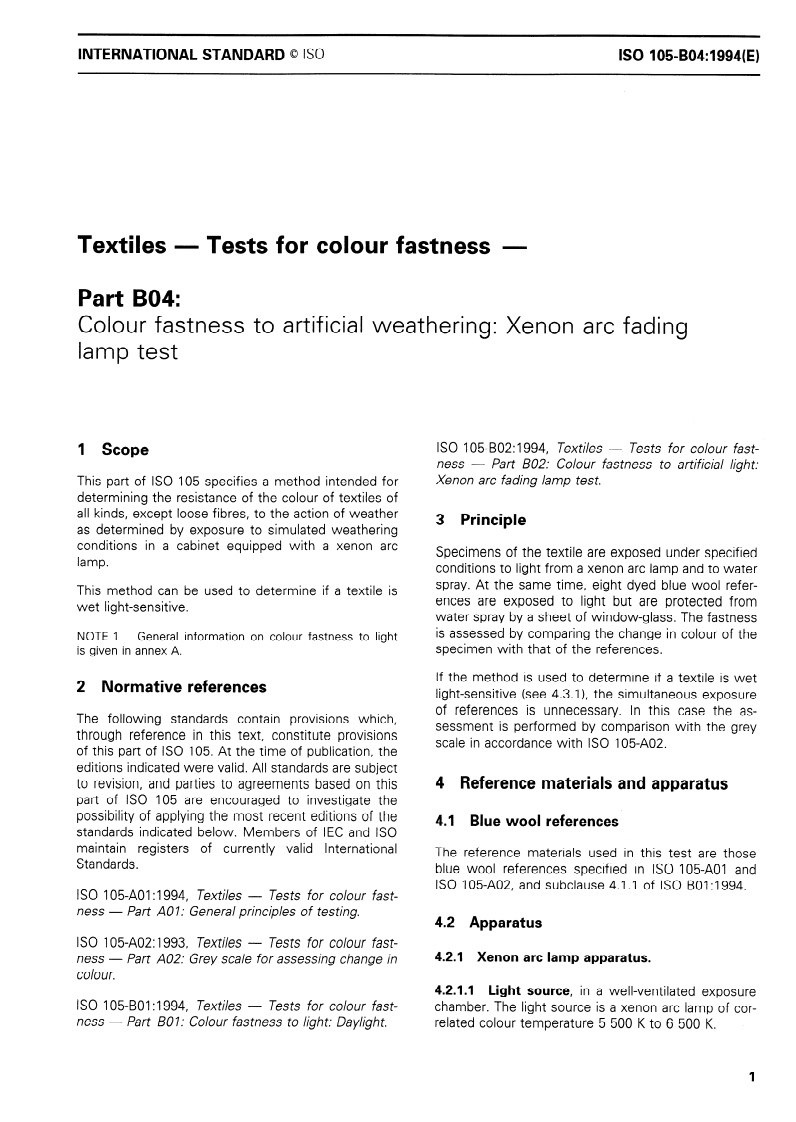

INTERNATIONAL STANDARD 0 ISO ISO 1059B04:1994(E)
- Tests for colour fastness -
Textiles
Part B04:
Colour fastness to artificial weathering: Xenon arc fading
lamp test
ISO 105-B02:1994, Textiles - Tests for colour fast-
1 Scope
ness - Part 802: Colour fastness to artificial light:
Xenon arc fading /amp test.
This part of ISO 105 specifies a method intended for
determining the resistance of the colour of textiles of
all kinds, except loose fibres, to the action of weather
3 Principle
as determined by exposure to simulated weathering
conditions in a cabinet equipped with a Xenon arc
Spetimens of the textile are exposed under specified
lamp.
conditions to light from a Xenon arc lamp and to water
Spray. At the same time, eight dyed blue wool refer-
This method tan be used to determine if a textile is
ences are exposed to light but are protected from
wet light-sensitive.
water Spray by a sheet of window-glass. The fastness
is assessed by comparing the Change in colour of the
NOTE 1 General information on colour fastness to light
specimen with that of the references.
is given in annex A.
If the method is used to determine if a textile is wet
2 Normative references
light-sensitive (see 4.3.1), the simultaneous exposure
of references is unnecessary. In this case the as-
The following Standards contain provisions which,
sessment is performed by comparison with the grey
through reference in this text, constitute provisions
scale in accordance with ISO 105-A02.
of this part of ISO 105. At the time of publication, the
editions indicated were valid. All Standards are subject
4 Reference materials and apparatus
to revision, and Parties to agreements based on this
part of ISO 105 are encouraged to investigate the
possibility of applying the most recent editions of the
4.1 Blue wool references
Standards indicated below. Members of IEC and ISO
maintain registers of currently valid International
The reference materials used in this test are those
Standards.
blue wool references specified in ISO 105-AO1 and
ISO 105-A02, and subclause 4.1 .l of ISO BOI :1994.
ISO 105-AO1 :1994, Textiles - Tests for colour fast-
ness - Part A07: General principles of testing.
4.2 Apparatus
ISO 105-A02:1993, Textiles - Tests for colour fast-
4.2.1 Xenon arc lamp apparatus.
ness - Part A02: Grey scale for assessing Change in
colour.
4.2.1.1 Light Source, in a weil-ventilated exposure
ISO 105-BOI :1994, Textiles - Tests for colour fast- chamber. The light Source is a Xenon arc lamp of cor-
ness - Part BO 1: Colour fastness to iigh t: Dayight.
related colour temperature 5 500 K to 6 500 K.
0 ISO

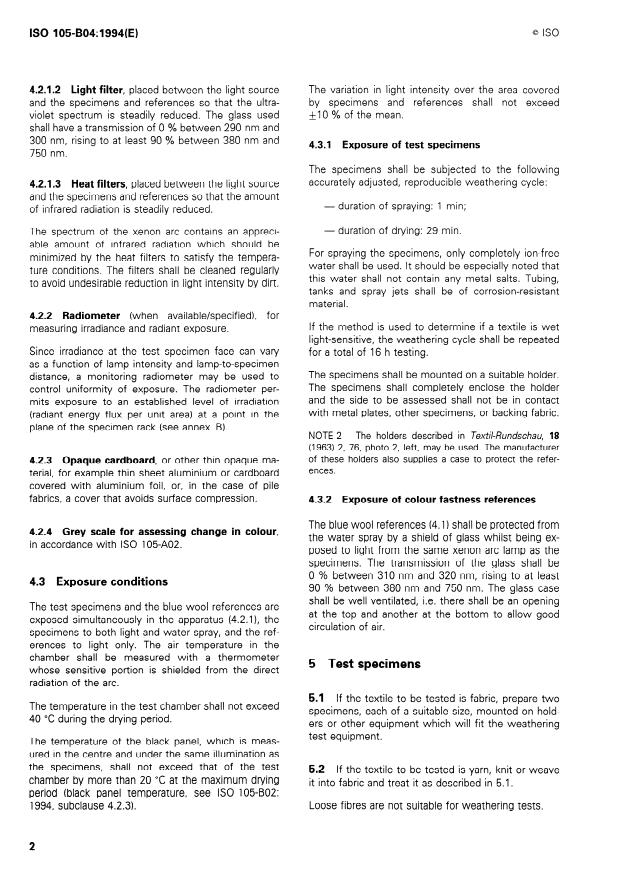

4.2.1.2 Light filter, placed between the light Source The Variation in light intensity over the area covered
and the specimens and references so that the ultra- by specimens and references shall not exceed
violet spectrum is steadily reduced. The glass used +lO % of the mean.
-
shall have a transmission of 0 % between 290 nm and
300 nm, rising to at least 90 % between 380 nm and
4.3.1 Exposure of test specimens
750 nm.
The specimens shall be subjected to the following
accurately adjusted, reproducible weathering cycle:
4.2.1.3 Heat filters, placed between the light Source
and the specimens and references so that the amount
- duration of spraying: 1 min;
of infrared radiation is steadily reduced.
- duration of drying: 29 min.
The spectrum of the Xenon arc contains an appreci-
able amount of infrared radiation which should be
For spraying the specimens, only completely ion-free
minimized by the heat filters to satisfy the tempera-
water shall be used. lt should be especially noted that
ture conditions. The filters shall be cleaned regularly
this water shall not contain any metal salts. Tubing,
to avoid undesirable reduction in light intensity by dirt.
tanks and Spray jets shall be of corrosion-resistant
material.
4.2.2 Radiometer (when available/specified), for
If the method is used to determine if a textile is wet
measuring irradiance and radiant exposure.
light-sensitive, the weathering cycle shall be repeated
Since irradiance at the test specimen face tan vary for a total of 16 h testing.
as a function of lamp intensity and lamp-to-specimen
The specimens shall be mounted on a suitable holder.
distance, a monitoring radiometer may be used to
The specimens shall completely enclose the holder
control uniformity of exposure. The radiometer per-
and the side to be assessed shall not be in contact
mits exposure to an established level of irradiation
with metal plates, other specimens, or backing fabric.
(radiant energy flux per unit area) at a Point in the
plane of the specimen rack (see annex B).
NOTE 2 The holders described in ~exM?undschau, 18
(1963) 2, 76, Photo 2, left, may be used. The manufacturer
of these holders also supplies a case to protect the refer-
4.2.3 Opaque cardboard, or other thin opaque ma-
ences.
terial, for example thin sheet aluminium or cardboard
covered with aluminium foil, or, in the case of pile
fabrics, a cover that avoids surface compression.
4.3.2 Exposure of colour fastness references
The blue wool references (4.1) shall be protected from
4.2.4 Grey scale for assessing Change in colour,
the water Spray by a shield of glass whilst being ex-
in accordance with ISO 105-A02.
posed to light from the same Xenon arc lamp as the
specimens. The transmission of the glass shall be
0 % between 310 nm and 320 nm, rising to at least
4.3 Exposure conditions
90 % between 380 nm and 750 nm. The glass case
shall be weil ventilated, i.e. there shall be an opening
The test specimens and the blue wool references are
at the top and another at the bottom to allow good
exposed simultaneously in the apparatus (4.2.1), the
circulation of air.
specimens to both light and water Spray, and the ref-
erences to light only. The air temperature in the
chamber shall be measured with a thermometer
5 Test specimens
whose sensitive Portion is shielded from the direct
radiation of the arc.
5.1 If the textile to be tested is fabric, prepare two
The temperature in the test chamber shall not exceed
specimens, each of a suitable size, mounted on hold-
40 “C during the drying period.
ers or other equipment which will fit the weathering
test equipment.
The temperature of the black Panel, which is meas-
ured in the centre and under the same illumination as
the specimens, shall not exceed that of the test
5.2 If the textile to be tested is yarn, knit or weave
chamber by more than 20 “C at the maximum drying
it into fabric and treat it as described in 5.1.
period (black Panel temperature, see ISO 105-B02:
1994, subclause 4.2.3). Loose fibres are not suitable for weathering tests.
Q ISO ISO 105-B04:1994(E)
second one-third of the references with an additional
5.3 Mount Strips of blue wo01 references on card-
opaque cover.
board, (4.2.3), cover one-third of each as described in
ISO 105-B02:1994, 7.2.1.2 and fix the mounted refer-
ences under glass according to 4.3.2.
6.2.3 Continue the exposure until the contrast be-
tween the remaining specimen and a portion of the
unexposed original fabric is equal to grey scale
5.4 Unexposed samples of original fabric identical
grade 2. If blue wool reference 7 fades to a contrast
to those being tested are required as references for
equal to grey scale grade 4 before the contrast be-
comparison with the specimens during weathering.
tween the specimen and the Portion of the original
fabric is equal to grey scale grade 2, the exposure
6 Procedure may be concluded at this Stage and the remaining
specimen and the reference removed.
6.1 Procedure common to methods 1,2
6.2.4 Prepare both specimens, and a Portion of the
and 3
original fabric for assessment (see 6.4 and 6.5).
6.1.1 Place the specimens mounted on the holders
6.2.5 If textiles are to be examined for wet light-
(see 4.3.1) in the apparatus and expose them con-
sensitivity, a 16 h testing period shall be used Prior to
tinuously to weathering following method 1, 2 or 3
assessment.
(see 6.2 to 6.4).
6.1.2 At the same time, expose the mounted and 6.2.6 Assess the colour fastness to weathering in
partially covered blue wool references (see 4.1 and accordance with the method given in 7.1 to 7.3.
5.3) to light in the glass case of the Same apparatus
(see 4.3.2).
6.3 Method 2
6.1.3 Only one side of the test specimen shall be
6.3.1 This method should be used when the number
exposed to weathering and light.
of specimens to be tested simultaneously is so large
that method 1 is impracticable. The basic feature of
6.1.4 Whilst the specimens are drying, the air in the
this method is the control of the exposure period by
test chamber shall not be moistened.
inspection of the blue wool references, which allows
a number of specimens differing in weathering fast-
NOTE 3 The actual conditions of the weathering test de-
ness to be tested against only one set of references,
pend on the kind of test apparatus used.
thus conserving supplies of the latter.
6.1.5 Contrary to stipulations for the outdoor expo-
6.3.2 Expose the specimens and the blue wool ref-
Sure test, the speciments shall not be washed after
erences under the conditions described in 6.1 until the
the weathering test.
contrast between the exposed and unexposed
portions of reference 6 is equal to grey scale
6.2 Method 1
grade 4. At this Stage, remove one specimen from
each pair and cover a second one-third of the blue
6.2.1 This method is considered most satisfactory
wool references with an additional opaque cover.
and is mandatory in cases of dispute over the nu-
merical rating. The basic feature is the control of the
6.3.3 Continue the exposure until the contrast be-
exposure periods by inspection of
...

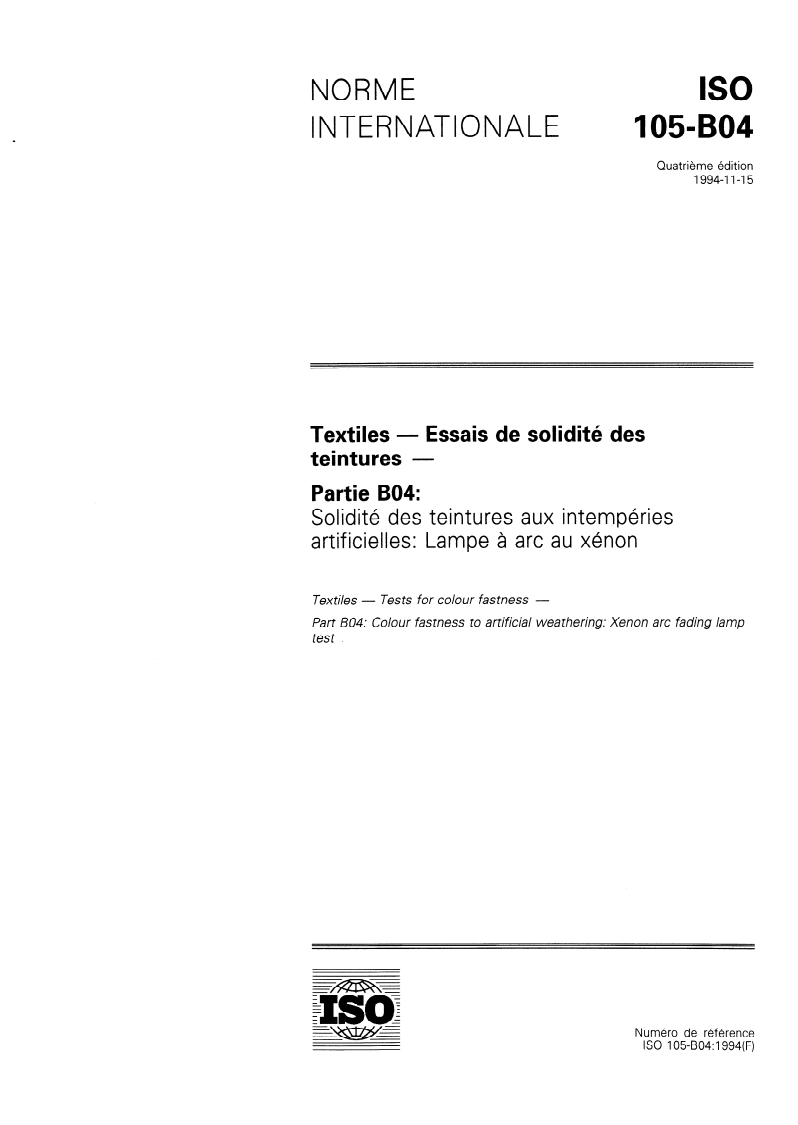

ISO
NORME
105B04
INTERNATIONALE
Quatrième édition
1994-I l-l 5
Essais de solidité des
Textiles -
teintures -
Partie B04:
Solidité des teintures aux intempéries
artificielles: Lampe à arc au xénon
Tests for colour fastness -
Textiles -
Part B04: Colour fastness to artificial weathering: Xenon arc fading /amp
test ,
Numkro de référence
ISO 105-B04: 1994(F)

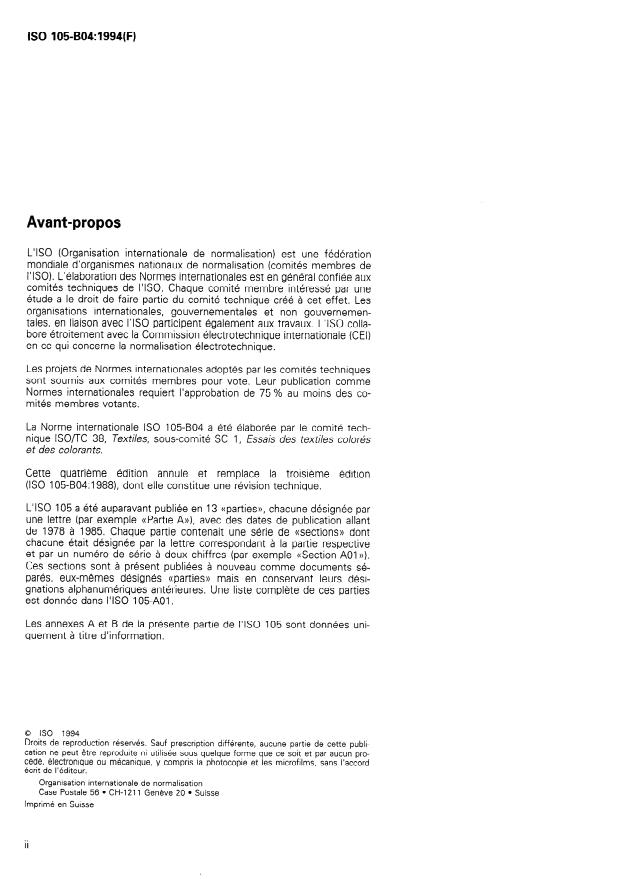

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 105-BO4 a été élaborée par le comité tech-
nique ISO/TC 38, Textiles, sous-comité SC 1, Essais des textiles colorés
et des colorants.
Cette quatrième édition annule et remplace la troisième édition
(ISO 105-B04:1988), dont elle constitue une révision technique.
L’ISO 105 a été auparavant publiée en 13 ((parties), chacune désignée par
une lettre (par exemple ((Partie A))), avec des dates de publication allant
de 1978 à 1985. Chaque partie contenait une série de ((sections) dont
chacune était désignée par la lettre correspondant à la partie respective
et par un numéro de série à deux chiffres (par exemple (Section A01 ))).
Ces sections sont à présent publiées à nouveau comme documents sé-
parés, eux-mêmes désignés ((parties) mais en conservant leurs dési-
gnations alphanumériques antérieures. Une liste complète de ces parties
est donnée dans I’ISO 105-AOI.
Les annexes A et B de la présente partie de I’ISO 105 sont données uni-
quement à titre d’information.
0 ISO 1994
Droits de reproduction rhervés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
céd& électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE 0 1%
Textiles - Essais de solidité des teintures -
Partie B04:
Solidité des teintures aux intempéries artificielles: Lampe
à arc au xénon
ISO 105-A02: 1993, Textiles - Essais de solidité des
1 Domaine d’application
teintures - Partie A02: Échelle de gris pour
l’évalua tien des dégrada Cons.
La présente partie de I’ISO 105 prescrit une méthode
pour la détermination de la résistance des teintures
ISO 105-BO1 :1994, Textiles - Essais de solidité des
sur les textiles de toute nature, sauf sur les fibres en
teintures - Partie BO 7: Solidité des teintures à la lu-
bourre, à l’action des intempéries, telle qu’elle est
mière: Lumière du jour.
produite par une exposition dans une enceinte équi-
pée d’une lampe à arc au xénon.
ISO 105-B02:1994, Textiles - Essais de solidité des
La présente méthode peut être utilisée pour détermi- teintures - Partie 802: Solidité des teintures à la lu-
ner si un textile mouillé est sensible à la lumière. mière artificielle.* Lampe à arc au xénon (Publiée ac-
tuellemen t en anglais seulement).
NOTE 1 Des informations générales sur la solidité des
teintures à la lumière sont données dans l’annexe A.
2 Références normatives
3 Principe
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite, consti- Des éprouvettes du textile sont exposées à la lumière
tuent des dispositions valables pour la présente partie d’une lampe à arc au xénon et à une aspersion d’eau,
de I’ISO 105. Au moment de la publication, les édi-
dans des conditions prescrites. En même temps, huit
tions indiquées étaient en vigueur. Toute norme est
tissus de référence de laine teinte en bleu, protégés
sujette à révision et les parties prenantes des accords
contre l’aspersion d’eau par une vitre, sont exposés
fondés sur la présente partie de I’ISO 105 sont invi-
à la lumière. La solidité est évaluée par comparaison
tées à rechercher la possibilité d’appliquer les éditions de la dégradation de la coloration de l’éprouvette avec
les plus récentes des normes indiquées ci-après. Les celle des tissus de référence.
membres de la CEI et de I’ISO possèdent le registre
Si la méthode est utilisée pour déterminer si un textile
des Normes internationales en vigueur à un moment
mouillé est sensible à la lumière (voir 4.3.1), I’expo-
donné.
sition simultanée des tissus de référence est inutile.
RSO 105-AOI : 1994, Textiles - Essais de solidité des Dans ce cas, l’évaluation se fait à l’aide de l’échelle
de gris pour l’évaluation des dégradations, conformé-
teintures - Partie AO?: Principes généraux pour ef-
fectuer les essais. ment à I’ISO 105-A02.
0 ISO

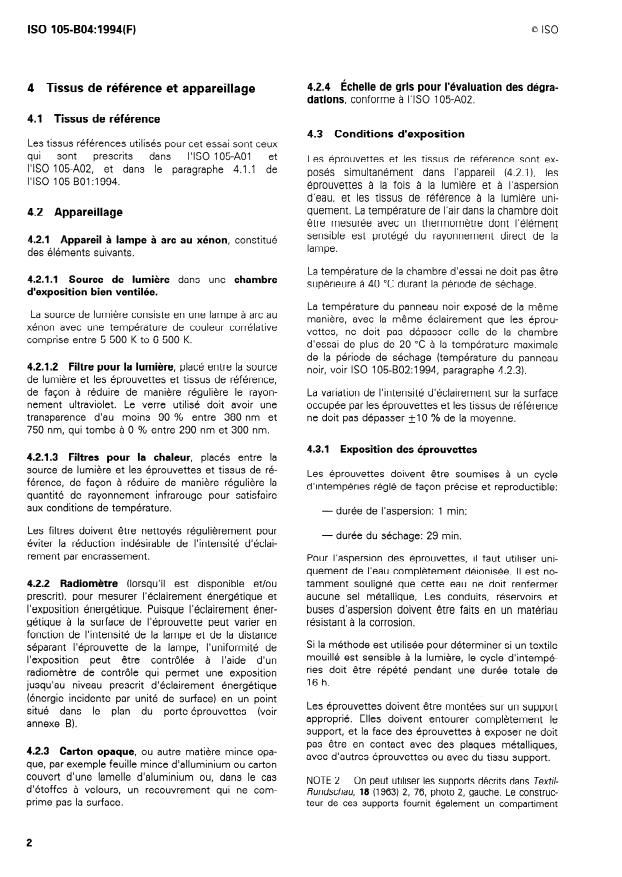

60 1059B04: 1994( F)
4.2.4 Échelle de gris pour l’évaluation des dégra-
4 Tissus de référence et appareillage
dations, conforme à I’ISO 105-A02.
4.1 Tissus de référence
4.3 Conditions d’exposition
Les tissus références utilisés pour cet essai sont ceux
.
sont prescrits I’ISO 105-A01 et
dans
WI Les éprouvettes et les tissus de référence sont ex-
ris0 105-A02, et dans le paragraphe 4.1 .l de
posés simultanément dans l’appareil (4.2.11, les
I’ISO 105-BOI : 1994.
éprouvettes à la fois à la lumière et à l’aspersion
d’eau, et les tissus de référence à la lumière uni-
quement. La température de l’air dans la chambre doit
42 . Appareillage
être mesurée avec un thermomètre dont l’élément
sensible est protégé du rayonnement direct de la
4.2.1 Appareil à lampe à arc au xénon, constitué
lampe.
des éléments suivants.
La température de la chambre d’essai ne doit pas être
4.2.1.1 Source de lumière dans une chambre
supérieure à 40 “C durant la période de séchage.
d’exposition bien ventilée.
La température du panneau noir exposé de la même
La source de lumière consiste en une lampe à arc au
manière, avec la même éclairement que les éprou-
xén on avec une température de couleur corrélative
vettes, ne doit pas dépasser celle de la chambre
comprise entre 5 500 K to 6 500 K.
d’essai de plus de 20 “C à la température maximale
de la période de séchage (température du panneau
4.2.1.2 Filtre pour la lumière, placé entre la source
noir, voir ISO 105-B02: 1994, paragraphe 4.2.3).
de lumière et les éprouvettes et tissus de référence,
La variation de l’intensité d’éclairement sur la surface
de façon à réduire de manière régulière le rayon-
nement ultraviolet. Le verre utilisé doit avoir une occupée par les éprouvettes et les tissus de référence
transparence d’au moins 90 % entre 380 nm et ne doit pas dépasser +lO % de la moyenne.
750 nm, qui tombe à 0 % entre 290 nm et 300 nm.
4.3.1 Exposition des éprouvettes
4.2.1.3 Filtres pour la chaleur, placés entre la
source de lumière et les éprouvettes et tissus de ré-
Les éprouvettes doivent être soumises à un cycle
férence, de façon à réduire de manière régulière la
d’intempéries réglé de façon précise et reproductible:
quantité de rayonnement infrarouge pour satisfaire
aux conditions de température.
- durée de l’aspersion: 1 min;
Les filtres doivent être nettoyés régulièrement pour
- durée du séchage: 29 min.
éviter la réduction indésirable de l’intensité d’éclai-
rement par encrassement.
Pour l’aspersion des éprouvettes, il faut utiliser uni-
quement de l’eau complètement déionisée. II est no-
4.2.2 Radiomètre (lorsqu’il est disponible et/ou tamment souligné que cette eau ne doit renfermer
aucune sel métallique, Les conduits, réservoirs et
prescrit), pour mesurer l’éclairement énergétique et
buses d’aspersion doivent être faits en un matériau
l’exposition énergétique. Puisque l’éclairement éner-
résistant à la corrosion.
gétique à la surface de l’éprouvette peut varier en
fonction de l’intensité de la lampe et de la distance
Si la méthode est utilisée pour déterminer si un textile
séparant l’éprouvette de la lampe, l’uniformité de
mouillé est sensible à la lumière, le cycle d’intempé-
l’exposition peut être contrôlée à l’aide d’un
ries doit être répété pendant une durée totale de
radiomètre de contrôle qui permet une exposition
16 h.
jusqu’au niveau prescrit d’éclairement énergétique
(énergie incidente par unité de surface) en un point
Les éprouvettes doivent être montées sur un support
situé dans le plan du porte-éprouvettes (voir
approprié. Elles doivent entourer complètement le
annexe B).
support, et la face des éprouvettes à exposer ne doit
pas être en contact avec des plaques métalliques,
4.2.3 Carton opaque, ou autre matière mince opa-
avec d’autres éprouvettes ou avec du tissu support.
que, par exemple feuille mince d’alluminium ou carton
couvert d’une lamelle d’aluminium ou, dans le cas
NOTE 2 On peut utiliser les supports décrits dans TexM-
d’étoffes à velours, un recouvrement qui ne com-
Rundschau, 18 (1963) 2, 76, photo 2, gauche. Le construc-
prime pas la surface. teur de ces supports fournit également un compartiment
0 ISO ISO 105-B04:1994(F)
vitré pour la protection des références de laine teinte en 6.1.2 Dans le même appareil, exposer en même
bleu.
temps, à la lumière dans le compartiment vitré (voir
4.3.21, les références de laine teinte en bleu montées
et en partie couvertes (voir 4.1 et 5.3).
4.3.2 Exposition des tissus de référence de
solidité à la lumière
une face des éprouvettes
6.1.3 Exposer seulement
aux in tempéries et à la lum ière.
Les références de laine teinte en bleu (4.1) doivent
être protégées contre l’aspersion d’eau par un écran
6.1.4 Durant les périodes de séchage des éprou-
de verre à vitre pendant qu’elles sont exposées à la
vettes, l’air de la chambre d’exposition ne doit pas
lumière de la même lampe à arc au xénon que celle
être humidifié.
éclairant les éprouvettes. La transparence du verre
doit être d’au moins 90 % entre 380 nm et 750 nm,
NOTE 3 Les conditions réelles du cycle d’intempéries
et tomber à 0 % entre 310 nm et 320 nm. Le com-
dépendent du type d’appareillage utilisé.
partiment vitré doit être bien ventilé, c’est-à-dire
comporter une ouverture à sa base et à son sommet
6.1.5 Contrairement à ce qui est prescrit pour l’essai
permettant une bonne circulation de l’air.
d’exposition aux intempéries en plein air, les éprou-
vettes ne doivent pas être lavées après avoir été
soumises à l’essai.
5 Éprouvettes
6.2 Méthode 1
5.1 Si le textile à soumettre à l’essai est de l’étoffe,
préparer deux éprouvettes de dimensions conve-
6.2.1 La présente méthode est considérée comme
nables et les monter sur des supports ou autres dis-
étant la plus satisfaisante et doit être utilisée dans les
positifs appropriés à l’appareillage d’essai.
cas de contestation relative à l’indice. La particularité
fondamentale est le contrôle des périodes d’expo-
sition par examen de l’éprouvette et, par conséquent,
5.2 Si le textile à soumettre à l’essai est du fil, le
elle nécessite une gamme de références de laine
tricoter ou le tisser, et le traiter comme prescrit
teinte en bleu pour chaque éprouvette soumise à
en 5.1.
l’essai. Elle est, par conséquent, impraticable lors-
nent pas pour les es-
Les fibres en bourre ne convien qu’un grand nombre d’éprouvettes doivent être exa-
sais de solidité aux intempéries. minées simultanément; dans de tels cas, la
méthode 2 (voir 6.3) doit être utilisée.
5.3 Monter les références de laine teinte en bleu
6.2.2 Exposer les éprouvettes et les références de
sur du carton avec un cache opaque (4.2.3) en travers
laine teinte en bleu dans les conditions décrites en 6.1
d’un tiers comme indiqué dans I’ISO 105-B02:1994,
jusqu’à ce que le contraste entre les éprouvettes ex-
paragraphe 7.2.1.2, et fixer les références montées
posées et un morceau de tissu d’origine (voir 5.4) soit
sous verre conformément à 4.3.2.
égal au contraste illustré par le degré 3 de l’échelle
de gris (4.2.4). Retirer l’une des éprouvettes et couvrir
un deuxième tiers des références de laine teinte en
5.4 II est nécessaire de disposer d’échantillons du
bleu avec un cache opaque supplémentaire.
tissu d’origine identiques à ceux devant être soumis
à l’essai pour pouvoir être comparés aux éprouvettes
6.2.3 Poursuivre l’exposition jusqu’à ce que le
exposées aux intempéries.
contraste entre l’éprouvette restante et le morceau
du tissu d’origine soit égal au contraste illustré par le
6 Mode opératoire degré 3 de l’échelle de gris. Si le tissu de référence
7 présente une décoloration égale au degré 4 de
l’échelle de gris, avant que le contraste entre I’éprou-
6.1 Mode opératoire commun aux
vette et un morceau du tissu d’origine ne soit parvenu
méthodes 1,2 et 3
au degré 2 de l’échelle de gris, l’exposition peut être
interrompue à ce stade et l’éprouvette restante retirée
ainsi que les références de laine teinte en bleu.
6.1.1 Placer les éprouvettes montées sur les sup-
ports (voïr 4.3.1) dans l’appareil et les exposer de
6.2.4 Préparer pour l’évaluation à la fois les éprou-
manière continue aux intempéries, en utilisant la mé-
vettes exposées et un morceau du tissu d’origine (voir
thode 1, la méthode 2 ou la méthode 3 (voir 6.2 à
. . 6.5 et 6.6).
6 4)
0 ISO
ISO 105-B04: 1994(F)
éprouvettes et les références de laine teinte en bleu
6.2.5 Si la méthode est utilisée pour déterminer si
et procéder à l’évaluation conformément aux indica-
un textile mouillé est sensible à la lumière, la durée
tions données dans l’article 7.
de l’essai doit être 16 h.
6.2.6 Évaluer la solidité aux intempéries de chaque
6.5 Séchage
éprouvette conformément aux indications données en
Avant de préparer les éprouvettes pour l’évaluation,
7.1 à 7.3.
les sécher à l’air à une température ne dépassant pas
60 “C.
6.3 Méthode 2
6.6 Montage pour évaluation
6.3.1 La présente méthode doit être utilisée lorsque
le nombre d’éprouvettes à soumettre
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
