ISO 2402:1972
(Main)Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers
Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers
Alésoirs creux à alésage conique (conicité 1 : 30) à entraînement par tenons, et arbres porte-alésoirs creux
General Information
- Status
- Published
- Publication Date
- 30-Nov-1972
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 31-Oct-2022
- Completion Date
- 13-Dec-2025
Overview
ISO 2402:1972 is an international standard that specifies the dimensions and fitting requirements for shell reamers with taper bore featuring a taper ratio of 1:30 (included), equipped with slot drives and corresponding arbors. Developed by ISO Technical Committee ISO/TC 29, which focuses on small tools, this standard ensures consistency and interchangeability of shell reamers and their arbors across international markets.
This standard covers shell reamers with outside diameters from 19.9 mm (0.7835 inch) up to 101.6 mm (4 inches), detailing both metric and inch dimensional series. It also provides guidelines on slot drive dimensions, fitting tolerances, and methods for checking taper elements.
Key Topics
- Shell Reamers with Taper Bore (1:30): Specifies general and fitting dimensions for shell reamers designed with a taper bore of 1:30, accommodating diameters above 19.9 mm.
- Slot Drive and Arbor Design: Defines precise dimensions for the slot drives on the taper bores and the tenon drives on compatible arbors to ensure secure fitting and torque transmission.
- Dimensional Tables: Includes comprehensive tables listing dimensional data in both metric and imperial units for:
- Outside diameters, taper bore diameters, and overall lengths of shell reamers.
- Corresponding arbor dimensions including Morse taper shanks and tenons.
- Slot and tenon interchangeability dimensions to ensure compatibility.
- Tolerances and Fits: Provides specified tolerances for critical diameters (e.g., diameter d and d1 of taper bores and arbor ends) and permissible variations to maintain optimal clearance and tight fit between shell reamers and arbors.
- Methods of Checking Taper Elements: Outlines procedures for verifying taper bore and arbor dimensions using taper plug gauges and taper ring gauges, ensuring conformity to the specified positioning and limiting clearance values.
- Interchangeability: Ensures that shell reamers and their arbors manufactured according to ISO 2402 are fully interchangeable, with dimensional ranges carefully chosen to maintain sufficient reamer wall thickness for durability.
Applications
ISO 2402:1972 is essential for manufacturers, suppliers, and users of shell reamers and tool arbors involved in a wide range of precision machining and metalworking operations. Key applications include:
- Machining Operations: Facilitates accurate hole finishing using shell reamers that can be securely mounted on matching arbors with taper drives.
- Tooling Standardization: Enables toolmakers to produce shell reamers and arbors that meet internationally recognized dimensional and tolerance requirements.
- Maintenance and Replacement: Assures that replacement shell reamers or arbors fit consistently into existing machines or tool setups, minimizing downtime.
- Global Trade and Compatibility: Supports cross-border supply and interchange of tooling components due to universally accepted dimensional standards.
The standard's focus on slot drive and arbor tenon interchangeability also enhances safety and performance during high-speed rotation and machining stresses by ensuring proper torque transmission and robust fitting.
Related Standards
ISO 2402:1972 complements and supplements several related ISO standards on reamers and tooling, including:
- ISO/R 236: Hand reamers and long fluted machine reamers with Morse taper shanks – provides dimensions for different types of reamers using Morse taper connections.
- ISO/R 240: Interchangeability dimensions for milling cutters and cutter arbors or cutter mandrels, offering guidelines for related rotary cutting tool fittings.
- ISO/R 521: Machine chucking reamers with parallel shanks – covers reamers with non-tapered shanks and their fitting dimensions.
- ISO/R 522: Special tolerances for reamers – defines tighter tolerance limits for high-precision reamers which may be referenced when special tolerances are required for shell reamers.
Together, these standards create a comprehensive framework for the design, manufacture, and inspection of reamers and their mounting accessories, facilitating global consistency in tooling components.
Keywords: ISO 2402, shell reamers, taper bore reamers, taper 1:30, slot drive, arbor dimensions, Morse taper, tooling standards, reamer interchangeability, machining tool standards, reamer tolerances, international tooling standard.
ISO 2402:1972 - Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers
ISO 2402:1972 - Alésoirs creux a alésage conique (conicité 1 : 30) a entraînement par tenons, et arbres porte-alésoirs creux
ISO 2402:1972 - Alésoirs creux a alésage conique (conicité 1 : 30) a entraînement par tenons, et arbres porte-alésoirs creux
Frequently Asked Questions
ISO 2402:1972 is a standard published by the International Organization for Standardization (ISO). Its full title is "Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers". This standard covers: Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers
Shell reamers with taper bore (taper bore 1 : 30 (included)) with slot drive and arbors for shell reamers
ISO 2402:1972 is classified under the following ICS (International Classification for Standards) categories: 25.100.30 - Drills, countersinks, reamers. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 2402:1972 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL STANDARD
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXAYHAPOAHAR OPI-AHM3AUMJ’f l-IO CTAHAAPTM3ALU’IM~ORGANISATION INTERNATIONALE DE NORMALISATION
Shell reamers with taper bore (taper bore 1 : 30 (included))
with slot drive and arbors for shell reamers
First edition - 1972- 12-01
UDC 621.951.7 Ref. No. IS0 2402-1972 (E)
: tools, reamers, taper, dimensions.
Descriptors
Price based on 5 pages

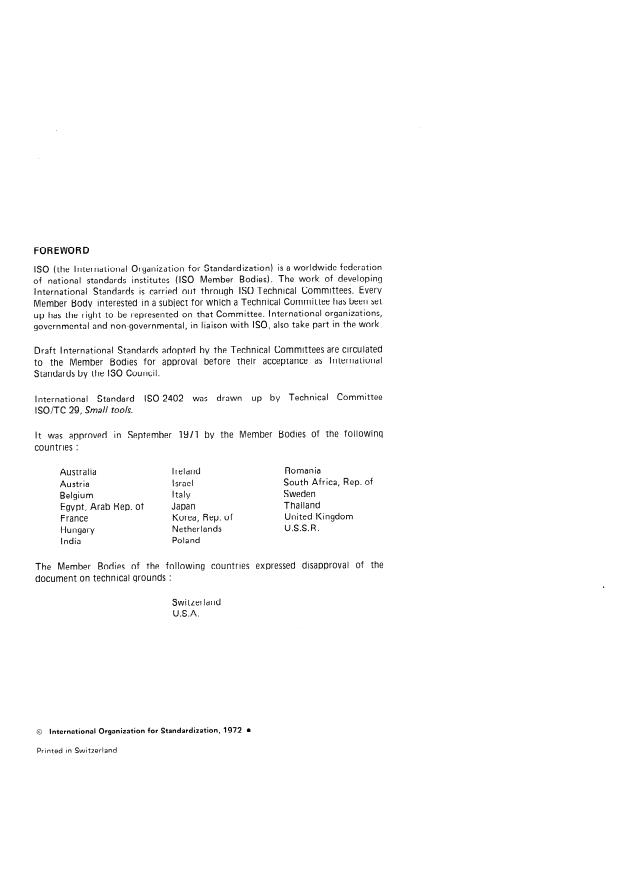

FOREWORD
IS0 (the international Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
international Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
International Standard IS0 2402 was drawn up by Technical Committee
lSO/TC 29, Small tools.
It was approved in September 1971 by the Member Bodies of the following
countries :
Ireland Romania
Australia
South Africa, Rep. of
Austria Israel
Sweden
Belgium Italy
Japan Thailand
Egypt, Arab Rep. of
Korea, Rep. of United Kingdom
France
Netherlands U.S.S.R.
Hungary
Poland
India
Bodies of the following countries expr disapproval of the
The Member
document on technical grounds :
Switzerland
U.S.A.
0 International Organization for Standardization, 1972 l
Printed in Switzerland
INTERNATIONAL STANDARD
IS0 24024972 (E)
Shell reamers with taper bore (taper bore 1 I 30 (included))
with slot drive and arbors for shell reamers
ISO/R 52 1, Machine chucking reamers with parallel shanks
‘I SCOPE AND FIELD OF APPLICATION
or Morse taper shanks.
This International Standard deals with
I SO/ R 522, Special tolerances for reamers.
--
shell reamers with taper bore, taper 1 : 30 (included)
with slot drive (Tables 1 and 2);
-
the corresponding arbors for shell reamers (Tables 3
and 4).
3 GENERAL DIMENSIONS AND FITTING
DIMENSIONS
It gives dimensions
-
for shell reamers with outside diameters above
The dimensions are given both in millimetres and in inches,
19,9 mm (0.783 5 in) up to and including 101,6 mm
the latter being direct conversions of the metric values,
(4 in) having taper bores with large end diameters d,
conveniently rounded.
from 10 mm (0.393 7 in) to 50 mm (1.968 5 in) and for
the corresponding arbors;
The range of outside diameters does not correspond exactly
.--
to the ranges already established in ISO/R 236 and
for shell reamer slots and arbor tenons (Tables 5
ISO/R 521.
and 6), in order to ensure interchangeability of shell
reamers and corresponding arbors, and details of a
The departures from these established ranges are necessary
method of checking the taper elements.
in order to maintain a relationship between the bore and
It supplements lSO/R 236 and ISO/R 521.
the outside diameter which gives a wall thickness always
sufficient to ensure the strength of the reamer.
2 REFERENCES
A study was made of the possibility of adopting the
dimensions given in ISO/R 240, but they were regarded as
I SO/R 236, Hand reamers and long flu ted machine reamers,
unsuitable for the present application. Since any deviation
Morse taper shank.
from correct size on the mating tapered elements would
I SO/R 240, ln terchangeability dimensions for milling result in considerable movement on the arbor, it is
cutters and cutter arbors or cutter mandrels - Metric series necessary to provide longer slots and tenons in order to
and inch series. ensure adequate length of contact.
IS0 2402-1972 (E)

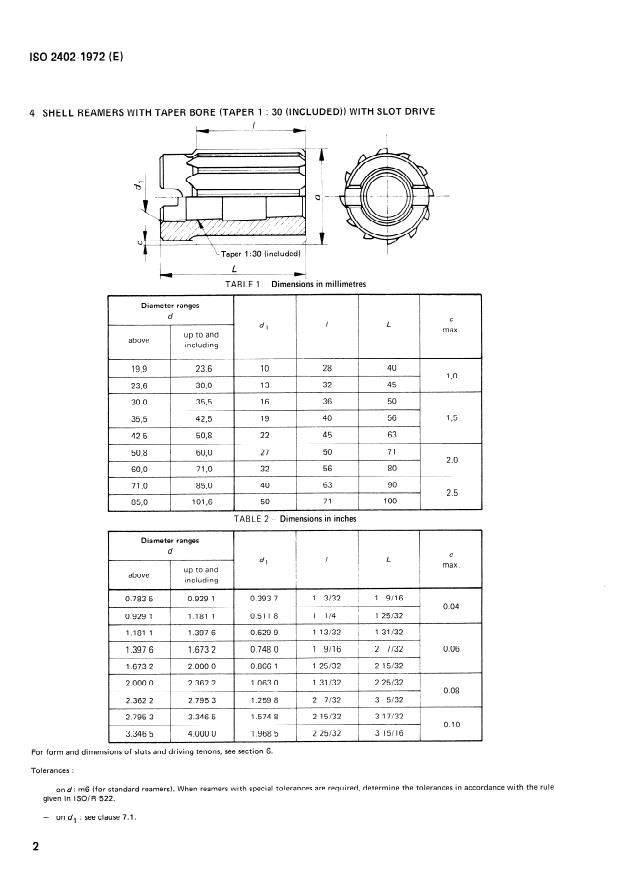

4 SHELL REAMERS WITH TAPER BORE (TAPER I : 30 (INCLUDED)) WITH SLOT DRIVE
L
~____
I-
TABLE 1 Dimensions in millimetres
l
Diameter ranges
d
C
I L
dl
max.
up to and
above
including
h I
19,9 23,6 10 28 40
23,6 30,o 13 32 45
30 0 35,5 16 36 50
35,5 42,5 19 40 56 I,5
42 5 50,8 22 45 63
50,8
I 60,O 27 50 71
TO
60,O 71,0 32 56 80
71 ,o 85,0
40 63 90
2,5
85,0 101,6 50 71 100
.
TABLE 2 -- Dimensions in inches
Diameter ranges
d
C
I L
dl
max.
up to and
above
including
L
0.783 5 0.929 1 0.393 7 1 3132 j 1 9/16
1 0.04
0.929 1 1.181 1 0.511 8 1 l/4 1 25132
1.181 1 1.397 6 0.629 9
1 13/32 j 1 31132
1.397 6 1.673 2 0.748 0
; 2;.g--j-+j O-O6
1.673 2
2.000 0 0.866 1
2.000 0 2.362 2
1.063 0 1 -------i8 31/32 ’ 2 25132
--
2.362 2 2.795 3 1.259 8 2 7132 3 5/32 -----I 1 -
-~
2.795 3 3.346 5
1.574 8 2 15/32 3 17132
0.10
3.346 5
4.000 0 1.968 5 2 25132 3 l5/16
.
For form and dimensions of slots and driving tenons, see section 6.
Tolerances :
-
on d: m6 (for standard reamers), When reamers with special tolerances are required, determine the tolerances in accordance with the rule
given in I SO/R 522.
-
on d, : see clause 7.1.
IS0 24024972 (E)
5 ARBORS FOR SHELL REAMERS VillTH TAPER FITMENT (TAPER 1 : 30 (INCLUDED)) WITH TENON DRIVE
Taper I:30 (included)
_. - _--Y-P-
__ -__ _- _- -_ --- -- - c- _ _ ._ - - -. .--.
...
NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXfiYHAPOflHAII OPI-AHM3AUWf I-I0 C’TAHAAPTM3ALJMM.ORGANISATION INTERNATIONALE DE NORMALISATION
Alésoirs creux à alésage conique (tonicité 1 : 30)
à entraînement par tenons, et arbres porte-alésoirs creux
Première édition - 1972- 12-01
CDU 621.951.7 Réf. No : ISO 2402-1972 (F)
Descripteurs : outil, alésoir, tonicité, dimension.
Prix basé sur 5 pages

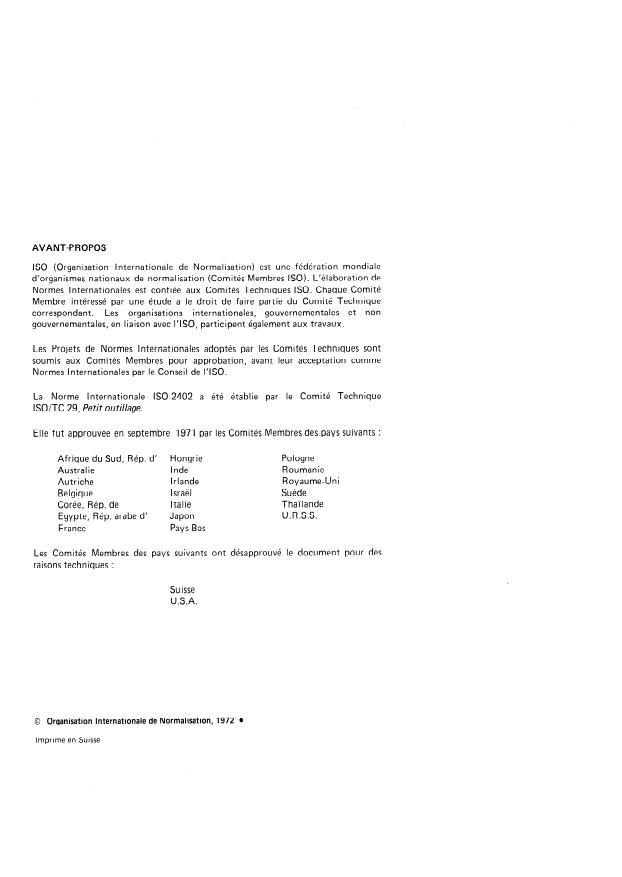

AVANT-PROPOS
ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres GO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant.
Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 2402 a été établie par le Comité Technique
lSO/TC 29, Petit outillage.
Elle fut approuvée en septembre 1971 par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d’ Hongrie Pologne
Australie Inde Roumanie
Autriche Irlande Royaume-Uni
Belgique Israël Suède
Corée, Rép. de Italie Tha’ilande
Egypte, Rép. arabe d’ Japon U.R.S.S.
France Pays-Bas
res des pays suivants ont désapprouvé le d nt pour des
Les Comités Memb ocume
ra iso ns techn ques :
Suisse
U.S.A.
0 Organisation Internationale de Normalisation, 1972 l
Imprimé en Suisse
NORME INTERNATIONALE ISO 24024972 (F)
Alésoirs creux à alésage conique (tonicité 1 : 30)
à entraînement par tenons, et arbres porte-alésoirs creux
‘l OBJET ET DOMAINE D’APPLICATION I SO/ R 240, Dimensions d’in terchangeabilité des fraises à
avec les arbres porte-fraises ou les mandrins
métaux
La présente Norme Internationale concerne
porte-fraise - Série métrique et séries en inches.:.
.-- les alésoirs creux à alésage conique de
ISO/ R 52 1, Alésoirs à machine à queue cylindrique et à
tonicité 1 : 30, à entraînement par tenons (Tableaux 1
queue cône Morse.
et 2);
ISO/R 522, Tolérances spéciales d’alésoirs.
les arbres porte-alésoirs creux correspondants
(Tableaux 3 et 4).
3 DIMENSIONS GÉNÉRALES ET DE MONTAGE
Elle spécifie les dimensions
Les dimensions sont exprimées d’une part en millimètres,
des alésoirs creux de diamètres extérieurs au-delà de
d’autre part en inches, celles-ci étant converties directement
19,9 mm (0,783 5 in) jusqu’à 101,6 mm (4 in) avec des
des valeurs métriques et convenablement arrondies.
diamètres d’emmanchement dl compris entre 10 mm
La gamme des diamètres extérieurs ne correspond pas
(0,393 7 in) et 50 mm (1,968 5 in) et des arbres
exactement aux gammes déjà établies en ISO/R 236 et
correspondants.
ISO/R 521.
- des logements des tenons d’entraînement pour les
Les différences par rapport à ces gammes sont nécessaires
alésoirs, et des tenons d’entraînement pour les arbres
pour maintenir un rapport entre l’alésage et le diamètre
(Tableaux 5 et 6), indispensables pour assurer I’inter-
extérieur d qui donne une épaisseur de paroi toujours
changeabilité des alésoirs creux avec les porte-alésoirs
suffisante pour assurer la solidité de I’alésoir.
correspondants, ainsi que les détails d’une méthode de
vérification des éléments coniques. La possibilité de l’adoption des dimensions spécifiées en
ISO/R 240, a été étudiée, mais ces dimensions ne paraissent
Elle complète ISOIR 236 et ISO/R 521.
II est
convenables pour la présente application.
Pas
nécessaire de prévoir des tenons et des logements plus longs
en vue d”assurer une longueur de contact suffisante, tout
2 RÉFÉRENCES
écart par rapport aux dimensions exactes de I alésage
conique donnant lieu à un déplacement important par
ISO/R 236, Alésoirs à main et alésoirs longs à cannelures,
rapport à l’extrémité conique de l’arbre porte-alésoir.
pour machine, à queue cône Morse.
ISO 2402-1972 (F)
4 ALÉSOIRS CREUX À ALÉSAGE CONIQUE (CONICITÉ 1 : 38) À ENTRAîNEMENT PAR TENONS
l
Q
I
l-
L
- Dimensions en millimètres
TABLEAU 1
c
Paliers de diamètres
d
c
l L
dl
max.
au-de là jusqu’à
de inclus
19,9 23,6 10 28
w
23,6 30,o
13 32 45
30,o 355
16 36 50
35,5 42,5 19 40
56 115
42,5 50,8 22 45 63
50,8 60,O
27 50 71
2,o
60,O 71,0
32 56 80
71,0 85,0
40 63 90
2,5
85,0 101,6 50 71 100
TABLEAU 2 Dimensions en inches
t
Paliers de dia mètres
d
C
dl 1 L
max.
au-delà jusqu à
inclus
de
r
0,783 5 0,929 1 0,393 7 1 3/32 1 9/16
0,04
0,929 1 1,181 1 0,511 8 1 Il4
1 25132
1,181 1 1,397 6 0,629 9 1 13132
1 31132
1,397 6 1,673 2 0,748 0 1 9/16 2 7132
0,06
1,673 2 2,000 0 0,866 1 1 25/32 2 15132
2.000 0 2,362 2 1,063 0 1 31/32 2 25/32
0,08
2.362 2 2,795 3 1,259 8 2 7132 3 5/32
2,795 3 3,346 5 1,574 8 2 15132 3 17132
0,lO
3,346 5 4,000 0 1,968 5 2 25132 3 15/16
Forme et dimensions des logements des tenons d’entraînement, voir chapitre 6.
Tolérances :
-
sur d : m6 (pour les alésoirs de qualité courante). En cas de besoin de tolérances spéciales, déterminer celles-ci conformément à la règle
prescrite par ISO/ R 522.
-
sur d, : voir paragraphe 7.1.
SO 2
...
NORME INTERNATIONALE
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXfiYHAPOflHAII OPI-AHM3AUWf I-I0 C’TAHAAPTM3ALJMM.ORGANISATION INTERNATIONALE DE NORMALISATION
Alésoirs creux à alésage conique (tonicité 1 : 30)
à entraînement par tenons, et arbres porte-alésoirs creux
Première édition - 1972- 12-01
CDU 621.951.7 Réf. No : ISO 2402-1972 (F)
Descripteurs : outil, alésoir, tonicité, dimension.
Prix basé sur 5 pages
AVANT-PROPOS
ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (Comités Membres GO). L’élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant.
Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I’ISO.
La Norme Internationale ISO 2402 a été établie par le Comité Technique
lSO/TC 29, Petit outillage.
Elle fut approuvée en septembre 1971 par les Comités Membres des pays suivants :
Afrique du Sud, Rép. d’ Hongrie Pologne
Australie Inde Roumanie
Autriche Irlande Royaume-Uni
Belgique Israël Suède
Corée, Rép. de Italie Tha’ilande
Egypte, Rép. arabe d’ Japon U.R.S.S.
France Pays-Bas
res des pays suivants ont désapprouvé le d nt pour des
Les Comités Memb ocume
ra iso ns techn ques :
Suisse
U.S.A.
0 Organisation Internationale de Normalisation, 1972 l
Imprimé en Suisse
NORME INTERNATIONALE ISO 24024972 (F)
Alésoirs creux à alésage conique (tonicité 1 : 30)
à entraînement par tenons, et arbres porte-alésoirs creux
‘l OBJET ET DOMAINE D’APPLICATION I SO/ R 240, Dimensions d’in terchangeabilité des fraises à
avec les arbres porte-fraises ou les mandrins
métaux
La présente Norme Internationale concerne
porte-fraise - Série métrique et séries en inches.:.
.-- les alésoirs creux à alésage conique de
ISO/ R 52 1, Alésoirs à machine à queue cylindrique et à
tonicité 1 : 30, à entraînement par tenons (Tableaux 1
queue cône Morse.
et 2);
ISO/R 522, Tolérances spéciales d’alésoirs.
les arbres porte-alésoirs creux correspondants
(Tableaux 3 et 4).
3 DIMENSIONS GÉNÉRALES ET DE MONTAGE
Elle spécifie les dimensions
Les dimensions sont exprimées d’une part en millimètres,
des alésoirs creux de diamètres extérieurs au-delà de
d’autre part en inches, celles-ci étant converties directement
19,9 mm (0,783 5 in) jusqu’à 101,6 mm (4 in) avec des
des valeurs métriques et convenablement arrondies.
diamètres d’emmanchement dl compris entre 10 mm
La gamme des diamètres extérieurs ne correspond pas
(0,393 7 in) et 50 mm (1,968 5 in) et des arbres
exactement aux gammes déjà établies en ISO/R 236 et
correspondants.
ISO/R 521.
- des logements des tenons d’entraînement pour les
Les différences par rapport à ces gammes sont nécessaires
alésoirs, et des tenons d’entraînement pour les arbres
pour maintenir un rapport entre l’alésage et le diamètre
(Tableaux 5 et 6), indispensables pour assurer I’inter-
extérieur d qui donne une épaisseur de paroi toujours
changeabilité des alésoirs creux avec les porte-alésoirs
suffisante pour assurer la solidité de I’alésoir.
correspondants, ainsi que les détails d’une méthode de
vérification des éléments coniques. La possibilité de l’adoption des dimensions spécifiées en
ISO/R 240, a été étudiée, mais ces dimensions ne paraissent
Elle complète ISOIR 236 et ISO/R 521.
II est
convenables pour la présente application.
Pas
nécessaire de prévoir des tenons et des logements plus longs
en vue d”assurer une longueur de contact suffisante, tout
2 RÉFÉRENCES
écart par rapport aux dimensions exactes de I alésage
conique donnant lieu à un déplacement important par
ISO/R 236, Alésoirs à main et alésoirs longs à cannelures,
rapport à l’extrémité conique de l’arbre porte-alésoir.
pour machine, à queue cône Morse.
ISO 2402-1972 (F)
4 ALÉSOIRS CREUX À ALÉSAGE CONIQUE (CONICITÉ 1 : 38) À ENTRAîNEMENT PAR TENONS
l
Q
I
l-
L
- Dimensions en millimètres
TABLEAU 1
c
Paliers de diamètres
d
c
l L
dl
max.
au-de là jusqu’à
de inclus
19,9 23,6 10 28
w
23,6 30,o
13 32 45
30,o 355
16 36 50
35,5 42,5 19 40
56 115
42,5 50,8 22 45 63
50,8 60,O
27 50 71
2,o
60,O 71,0
32 56 80
71,0 85,0
40 63 90
2,5
85,0 101,6 50 71 100
TABLEAU 2 Dimensions en inches
t
Paliers de dia mètres
d
C
dl 1 L
max.
au-delà jusqu à
inclus
de
r
0,783 5 0,929 1 0,393 7 1 3/32 1 9/16
0,04
0,929 1 1,181 1 0,511 8 1 Il4
1 25132
1,181 1 1,397 6 0,629 9 1 13132
1 31132
1,397 6 1,673 2 0,748 0 1 9/16 2 7132
0,06
1,673 2 2,000 0 0,866 1 1 25/32 2 15132
2.000 0 2,362 2 1,063 0 1 31/32 2 25/32
0,08
2.362 2 2,795 3 1,259 8 2 7132 3 5/32
2,795 3 3,346 5 1,574 8 2 15132 3 17132
0,lO
3,346 5 4,000 0 1,968 5 2 25132 3 15/16
Forme et dimensions des logements des tenons d’entraînement, voir chapitre 6.
Tolérances :
-
sur d : m6 (pour les alésoirs de qualité courante). En cas de besoin de tolérances spéciales, déterminer celles-ci conformément à la règle
prescrite par ISO/ R 522.
-
sur d, : voir paragraphe 7.1.
SO 2
...
