ISO 6301-2:1997

SLOVENSKI STANDARD
SIST ISO 6301-2:1998
01-december-1998
)OXLGQDWHKQLND3QHYPDWLND1DROMHYDOQLNL]UDNDGHO3RVWRSNLXJRWDYOMDQMD
JODYQLK]QDþLOQRVWLNLPRUDMRELWLQDYHGHQHYGRNXPHQWDFLMLGREDYLWHOMHY
Pneumatic fluid power -- Compressed-air lubricators -- Part 2: Test methods to determine
the main characteristics to be included in supplier's literature
Transmissions pneumatiques -- Lubrificateurs pour air comprimé -- Partie 2: Méthodes
d'essai pour déterminer les principales caractéristiques à inclure dans la documentation
du fournisseur
Ta slovenski standard je istoveten z: ISO 6301-2:1997
ICS:
23.100.99 'UXJLVHVWDYQLGHOL Other fluid power system
KLGUDYOLþQLKVLVWHPRY components
SIST ISO 6301-2:1998 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 6301-2:1998

---------------------- Page: 2 ----------------------

SIST ISO 6301-2:1998
INTERNATIONAL ISO
STANDARD 6301-2
First edition
1997-12-15
Pneumatic fluid power — Compressed air
lubricators —
Part 2:
Test methods to determine the main
characteristics to be included in supplier's
literature
Transmissions pneumatiques — Lubrificateurs pour air comprimé —
Partie 2: Méthodes d'essai pour déterminer les principales caractéristiques
à inclure dans la documentation du fournisseur
A
Reference number
ISO 6301-2:1997(E)

---------------------- Page: 3 ----------------------

SIST ISO 6301-2:1998
ISO 6301-2:1997(E)

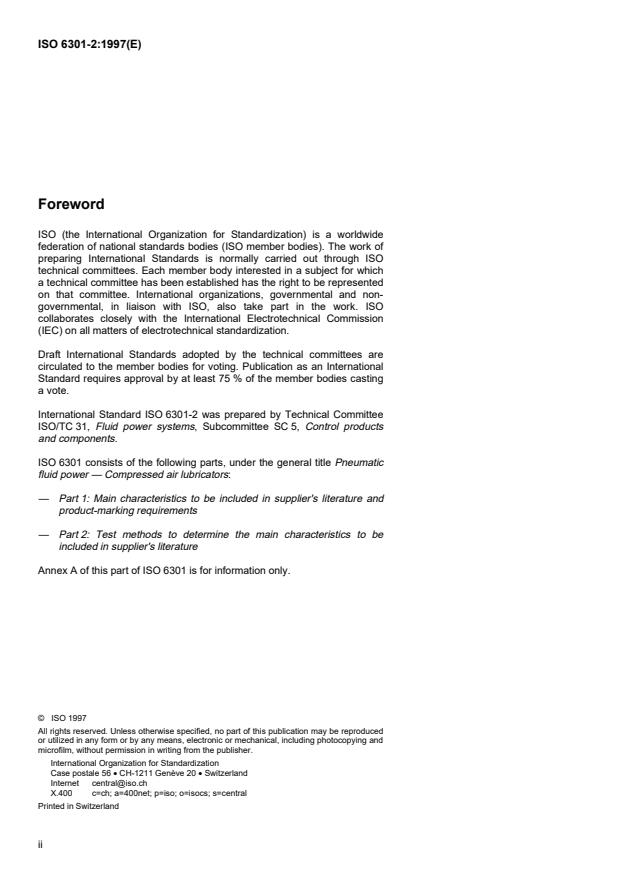

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 6301-2 was prepared by Technical Committee
ISO/TC 31, Fluid power systems, Subcommittee SC 5, Control products
and components.
ISO 6301 consists of the following parts, under the general title Pneumatic
fluid power — Compressed air lubricators:
— Part 1: Main characteristics to be included in supplier's literature and
product-marking requirements
— Part 2: Test methods to determine the main characteristics to be
included in supplier's literature
Annex A of this part of ISO 6301 is for information only.
©  ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii

---------------------- Page: 4 ----------------------

SIST ISO 6301-2:1998
©
ISO ISO 6301-2:1997(E)
Introduction
In pneumatic fluid power systems, power is transmitted and controlled through air under pressure within
a circuit. Where lubrication of the air media is desired, compressed air lubricators are components
designed to introduce the required quantity of lubricant into the air stream.
iii

---------------------- Page: 5 ----------------------

SIST ISO 6301-2:1998

---------------------- Page: 6 ----------------------

SIST ISO 6301-2:1998
©
INTERNATIONAL STANDARD  ISO ISO 6301-2:1997(E)
Pneumatic fluid power — Compressed air lubricators —
Part 2:
Test methods to determine the main characteristics to be included in
supplier's literature
1 Scope
This part of ISO 6301 specifies tests, procedures and a method of presenting the results concerning the
parameters which define the main characteristics to be included in the supplier's literature of lubricators
conforming to ISO 6301-1.
The scope of the part of ISO 6301 is:
— to facilitate the comparison of lubricators by standardizing test methods and presentation of test
data;
— to assist in the proper application of lubricators in compressed air systems.
The tests specified are intended to allow comparison between the different type of lubricators; and they
are not production tests to be carried out on each lubricator manufactured.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of
this part of ISO 6301. At the time of publication, the editions indicated were valid. All standards are
subject to revision, and parties to agreements based on this part of ISO 6301 are encouraged to
investigate the possibility of applying the most recent editions of the standards indicated below.
Members of IEC and ISO maintain registers of currently valid International Standards.
ISO 3:1973, Preferred numbers — Series of preferred numbers.
Fluid power systems and components — Nominal pressures
ISO 2944:1974, .
ISO 3448:1992, Industrial liquid lubricants — ISO viscosity classification.
ISO 5598:1985, Fluid power systems and components — Vocabulary.
Pneumatic fluid power — Compressed air lubricators — Part 1: Main characteristics
ISO 6301-1:1997,
to be included in supplier's literature and product-marking requirements.
ISO 6358:1989, Pneumatic fluid power — Components using compressible fluids — Determination of
flow-rate characteristics.
1

---------------------- Page: 7 ----------------------

SIST ISO 6301-2:1998
©
ISO
ISO 6301-2:1997(E)
3 Definitions
For the purposes of this part of ISO 6301, the definitions given in ISO 5598 and ISO 6301-1 apply.
4 Units
Units from ISO 1000 are generally used in pneumatic fluid power systems, in particular :
— gauge pressure, expressed in kilopascals (bars);
— temperature, expressed in degrees Celcius;
— flow rate, expressed in cubic decimetres per second (ANR).
5 Test conditions
5.1 Temperature
The temperature of the processed air, the equipment and the ambient air temperature shall be
maintained at 25 °C ± 10 °C for all tests.
5.2 Pressures
The specified pressures shall be held to within ± 2 %. The preferred test pressures are those given in
clause 4.2.1 of ISO 6301-1:1997 or from ISO 2944. Where other test pressures are required, the values
shall be chosen from series R5 of preferred numbers, according to ISO 3.
6 Test procedure to verify rated pressure
6.1 Perform this test on three random samples with a proposed rated pressure for the product.
6.2 In this test, the product-sealing means can be modified to prevent leakage and allow structural
failure to occur; but modifications must not increase the structural strength of the pressure-containing
envelope.
6.3 Fill samples with liquid that does not exceed ISO VG 32, according to ISO 3448 and install them
in the temperature environment described in 5.1.
6.4 After stabilizing the temper
...

NORME ISO
INTERNATIONALE 6301-2
Première édition
1997-12-15
Transmissions pneumatiques —
Lubrificateurs pour air comprimé —
Partie 2:
Méthodes d'essai pour déterminer les
principales caractéristiques à inclure dans la
documentation du fournisseur
Pneumatic fluid power — Compressed air lubricators —
Part 2: Test methods to determine the main characteristics to be included
in supplier's literature
A
Numéro de référence
ISO 6301-2:1997(F)

---------------------- Page: 1 ----------------------
ISO 6301-2:1997(F)

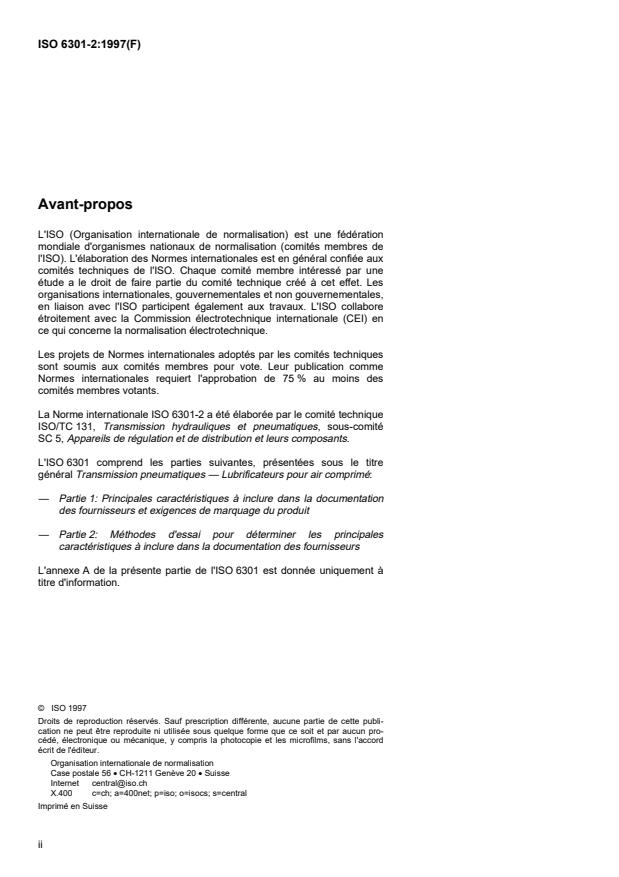

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 6301-2 a été élaborée par le comité technique
ISO/TC 131, Transmission hydrauliques et pneumatiques, sous-comité
SC 5, Appareils de régulation et de distribution et leurs composants.
L'ISO 6301 comprend les parties suivantes, présentées sous le titre
général Transmission pneumatiques — Lubrificateurs pour air comprimé:
— Partie 1: Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
— Partie 2: Méthodes d'essai pour déterminer les principales
caractéristiques à inclure dans la documentation des fournisseurs
L'annexe A de la présente partie de l'ISO 6301 est donnée uniquement à
titre d'information.
©  ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii

---------------------- Page: 2 ----------------------
©
ISO ISO 6301-2:1997(F)
Introduction
Dans les systèmes de transmissions pneumatiques, l'énergie est transmise et commandée par
l'intermédiaire d'air sous pression circulant dans un circuit. Lorsqu'une lubrification de l'air est souhaitée,
les lubrificateurs sont des éléments destinés à introduire dans la veine d'air la quantité de lubrifiant
nécessaire.
iii

---------------------- Page: 3 ----------------------
©
NORME INTERNATIONALE  ISO ISO 6301-2:1997(F)
Transmissions pneumatiques — Lubrificateurs pour
air comprimé —
Partie 2:
Méthodes d'essai pour déterminer les principales caractéristiques à
inclure dans la documentation du fournisseur
1 Domaine d'application
La présente partie de l'ISO 6301 spécifie les essais, les modes opératoires et une méthode de
présentation des résultats relatifs aux paramètres qui définissent les principales caractéristiques à
inclure dans la documentation des fournisseurs de lubrificateurs, conformément à l'ISO 6301-1.
L'objet de la présente partie de l'ISO 6301 est:
— de faciliter la comparaison des lubrificateurs en normalisant les méthodes d'essai et la présentation
des valeurs obtenues lors de ces essais;
— d'apporter une aide afin que les lubrificateurs soient correctement utilisés dans les systèmes d'air
comprimé.
Les essais spécifiés ont pour but de permettre la comparaison entre les différents types de
lubrificateurs; il ne s'agit en aucun cas d'essais de production à effectuer pour chaque lubrificateur
fabriqué.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de l'ISO 6301. Au moment de la publication,
les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des
accords fondés sur la présente partie de l'ISO 6301 sont invitées à rechercher la possibilité d'appliquer
les éditions les plus récentes des normes indiquées ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur à un moment donné.
ISO 3:1973, Nombres normaux — Séries de nombres normaux.
ISO 2944:1974, Transmissions hydrauliques et pneumatiques — Gamme de pressions nominales.
Lubrifiants liquides industriels — Classification ISO selon la viscosité
ISO 3448:1992, .
ISO 5598:1985, Transmissions hydrauliques et pneumatiques — Vocabulaire.
1

---------------------- Page: 4 ----------------------
©
ISO
ISO 6301-2:1997(F)
Transmissions pneumatiques — Lubrificateurs pour air comprimé — Partie 1:
ISO 6301-1:1997,
Principales caractéristiques à inclure dans la documentation des fournisseurs et exigences de marquage
du produit.
ISO 6358:1989, Transmissions pneumatiques — Éléments traversés par un fluide compressible —
Détermination des caractéristiques de débit.
3 Définitions
Pour les besoins de la présente partie de l'ISO 6301, les définitions données dans l'ISO 5598 et
l'ISO 6301-1 s'appliquent.
4 Unités
Les unités de l'ISO 1000 sont généralement utilisées dans les transmissions pneumatiques, notamment:
— la pression relative, exprimée en kilopascals (entre parenthèses en bars);
— la température, exprimée en degré Celsius;
— le débit, exprimé en décimètres cubes par seconde (ANR).
5 Conditions d'essai
5.1 Température
Pour tous les essais, la température de l'air traité, du matériel et de l'air ambiant doit être maintenue à
25 °C ± 10 °C.
5.2 Pressions
Les pressions spécifiées doivent être maintenues à ± 2%. Les pressions d'essai préférentielles sont
celles données en 4.2.1 de l'ISO 6301-1:1997 ou dans l'ISO 2944. Lorsque d'autres pressions d'essai
sont requises, les valeurs doivent être choisies parmi les nombres normaux de la série R5,
conformément à l'ISO 3.
6 Essai pour vérifier la pression de fonctionnement
6.1 Effectuer cet essai sur trois échantillons pris au hasard à la pression de fonctionnement proposée
pour le produit.
6.2 Dans cet essai, il est possible de modifier le dispositif d'étanchéité du produit, afin d'éviter des
fuites sans empêcher la défaillance structurelle; les modifications ne doivent cependant pas augmenter
la résistance structurelle de l'enveloppe à l'intérieur de laquelle s'exerce la pression.
6.3 Remplir les échantillons d'un liquide n'appartenant pas à une classe de viscosité supérieure à
l'ISO VG 32, conformément à l'ISO 3448, et maintenir des températures conformes à celles données
en 5.1.
2

---------------------- Page: 5 ----------------------
©
ISO
ISO 6301-2:1997(F)
6.4 Après stabilisation de la température, pressuriser lentement jusqu'à atteindre un niveau égal à
1,5 fois la pression de fonctionnement proposée. Maintenir ce niveau pendant 2 min et observer la
réaction du dispositif: fuite ou défaillance (comme défini en 6.6).
6.5 S'il n'y a ni fuite ni défaillance, augmenter la pression d'environ la moitié de la valeur proposée.
Maintenir cette pression pendant 2 min et observer la réaction du dispositif: fuite ou défaillance (comme
défini en 6.6).
S'il n'y a toujours ni fuite ni défaillance, en fonction des produits suivants:
a) produits en alliages légers, en laiton et en acier,
continuer à augmenter la pression comme ci-dessus jusqu'à atteindre un niveau égal à 4 fois la pression
de fonctionnement proposée;
b) produits en alliages de zinc moulés ou e
...
