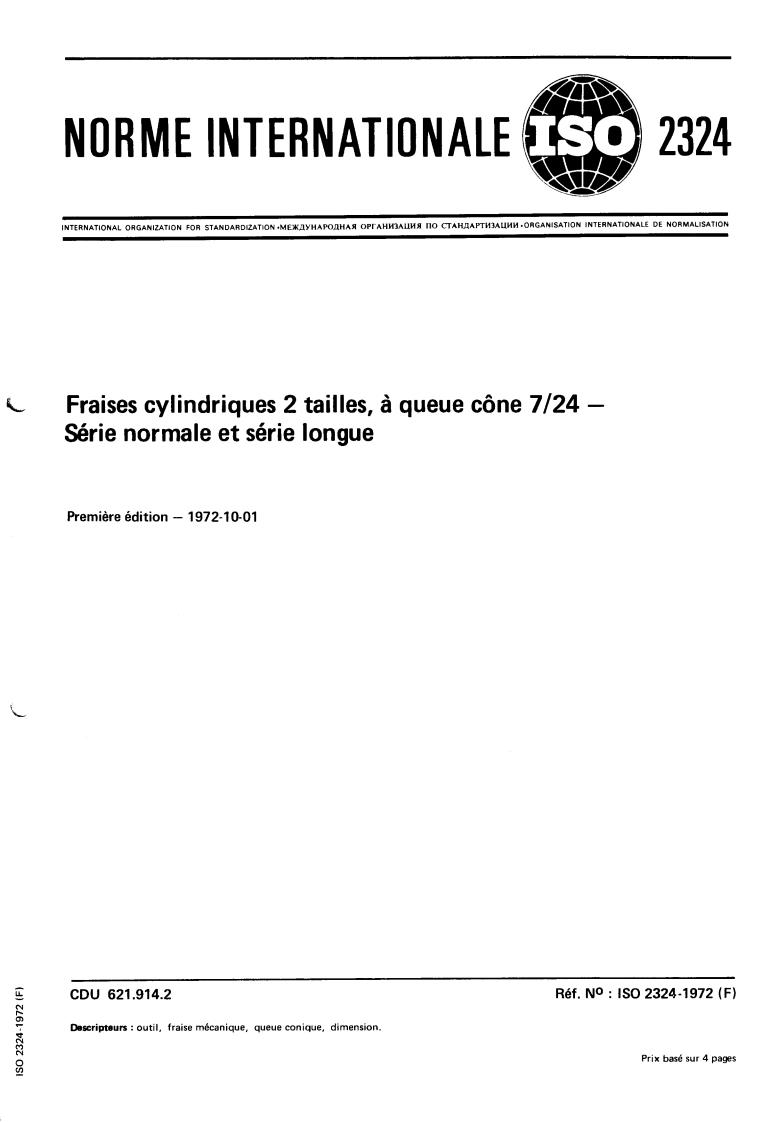

ISO 2324:1972

@ 2324
NORME INTERNATIONALE
'ai&
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION .MEPflYHAPOflHAR OPTAHHSAUHR Il0 CTAHflAPTM3AUHH *ORGANISATION INTERNATIONALE DE NORMALISATION
Fraises cylindriques 2 tailles, à queue cône 7/24 -
Série normale et série longue
Première édition - 1972-10-01
CDU 621.914.2 Réf. NO : IS0 2324-1972 (F)
ûescriptrurs : outil, fraise mécanique, queue conique, dimension.
Prix base sur 4 pages

---------------------- Page: 1 ----------------------
AVANT-PROPOS
IS0 (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéresd par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de l'lS0.
La Norme Internationale IS0 2324 a été établie par le Comité Technique
lSO/TC 29, Petit outillage.
Elle fut approuvée en août 1971 par les Comités Membres des pays suivants
Afrique du Sud, Rép. d' Israël Suisse
Autriche Italie Tchécoslovaquie
Belgique Japon Thaïlande
Egypt, Rép. arabe d' Pays-Bas Turquie
Espagne Pologne U.R.S.S.
France Roumanie
Hongrie Suède
Les Comités Membres des pays suivants ont désapprouvé le document pour des
raisons techniques :
Inde
Royaume-Uni
O Orgwiiution Intom.tioiula d. Normdhotion, 1972 O
lmprid en Suisse

---------------------- Page: 2 ----------------------

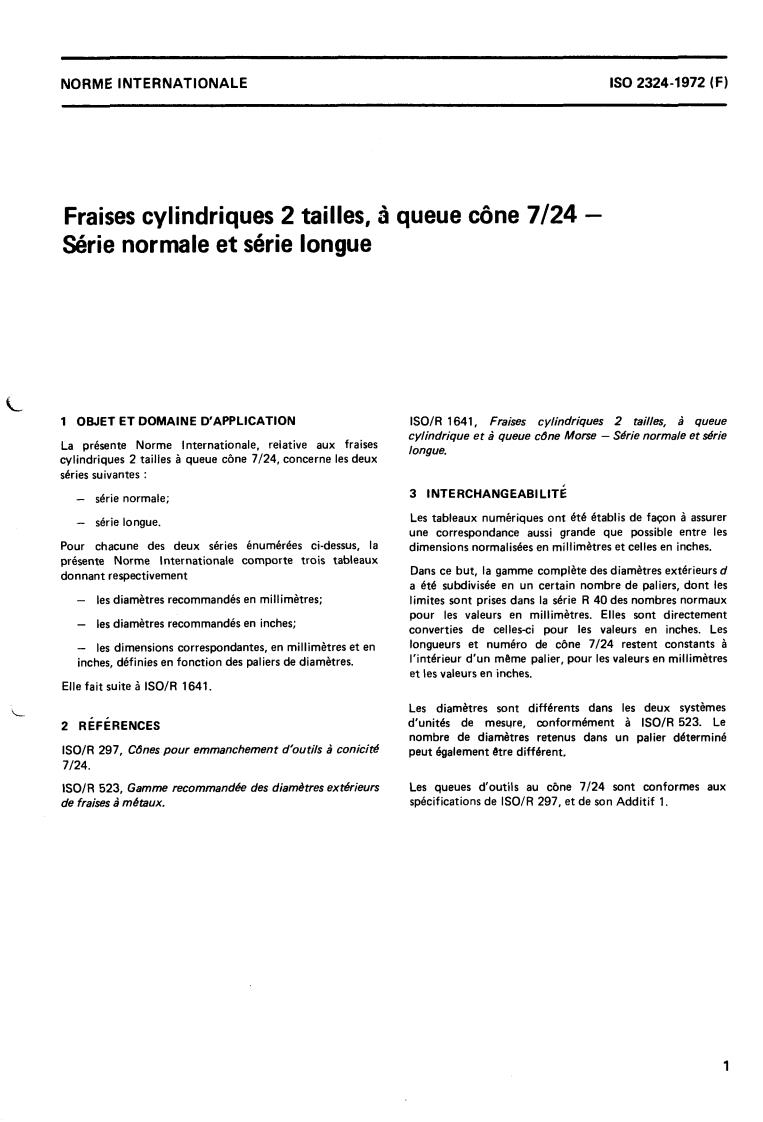

NORME INTERNATIONALE IS0 2324-1972 (F)
Fraises cylindriques 2 tailles, 3 queue cône 7/24 -
Série normale et série longue
1 OBJET ET DOMAINE D'APPLICATION ISO/R 1641, Fraises cylindriques 2 tailles, à queue
cylindrique et à queue cône Morse - Série normale et série
La présente Norme Internationale, relative aux fraises
longue.
cylindriques 2 tailles à queue cône 7/24, concerne les deux
séries suivantes :
3 INTERCHANGEABILITÉ
- série normale;
Les tableaux numériques ont été établis de façon à assurer
- série longue.
une correspondance aussi grande que possible entre les
Pour chacune des deux séries énumérées ci-dessus, la dimensions normalisées en millimètres et celles en inches.
présente Norme Internationale comporte trois tableaux
Dans ce but, la gamme complète des diamètres extérieurs d
donnant respectivement
a été subdivisée en un certain nombre de paliers, dont les
- les diamètres recommandés en millimètres;
limites sont prises dans la série R 40 des nombres normaux
pour les valeurs en millimètres. Elles sont directement
- les diamètres recommandés en inches;
converties de celles-ci pour les valeurs en inches. Les
longueurs et numéro de cône 7/24 restent constants à
- les dimensions correspondantes, en millimètres et en
l'intérieur d'un même palier, pour les valeurs en millimètres
inches, définies en fonction des paliers de diamètres.
et les valeurs en inches.
Elle fait suite à ISO/R 1641.
Les diamètres sont différents dans les deux systèmes
t.
d'unités de mesure, conformément à ISO/R 523. Le
2 RÉFÉRENCES
nombre de diamètres retenus dans un palier déterminé
IÇO/R 297, Cônes pour emmanchement d'outils à conicitf!
peut également être différent,
7/24.
Les queues d'outils au cône 7/24 sont conformes aux
ISO/R 523, Gamme recommandée des diamètres extérieurs
spécifications de ISO/R 297, et de son Additif 1.
de fraises à métaux.
1

---------------------- Page: 3 ----------------------

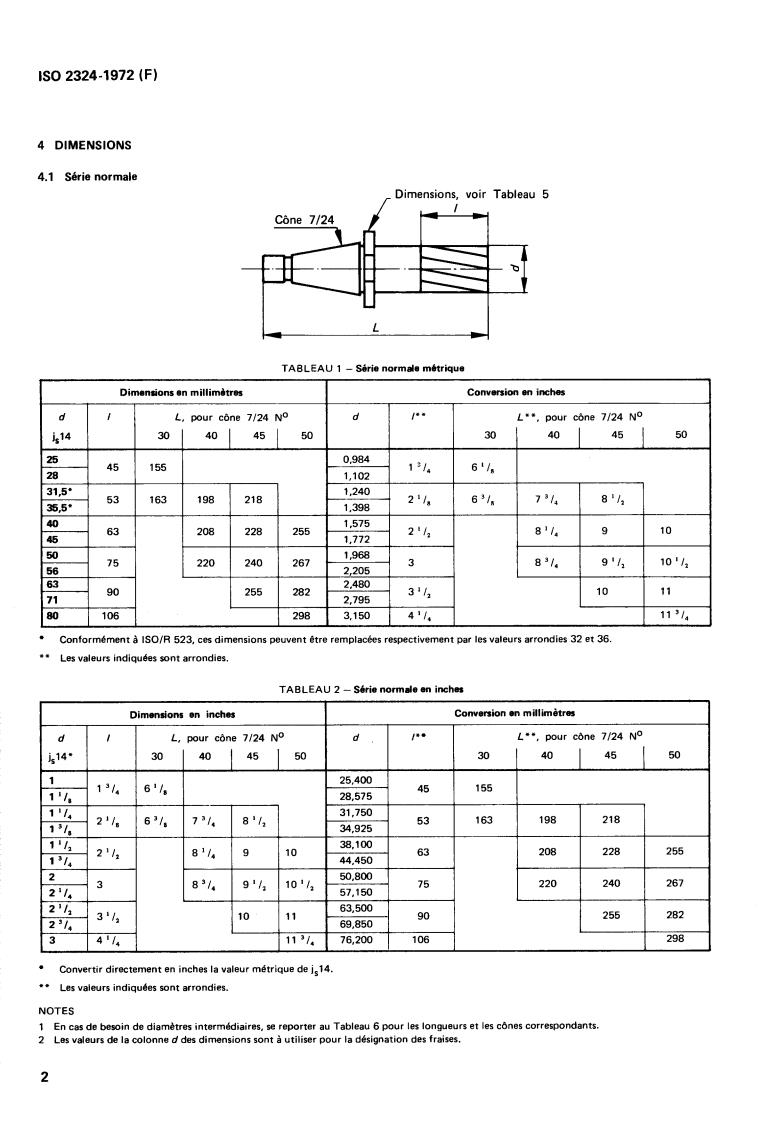

IS0 2324-1972 (F)
4 DIMENSIONS
4.1 Série normale
- Dimensions, voir Tableau 5
U
I I
.-
TABLEAU 1 - Série normale métrique
Conversion en inches
I Dimensions en millimètres I I
Conformément à ISOIR 523, ces dimensions peuvent
...
