ISO 24342:2024

Norme
internationale
ISO 24342
Quatrième édition
Revêtements de sol résilients et
2024-06
textiles — Détermination de la
longueur des bords, de la rectitude
des arêtes et de l’équerrage des
dalles et des lames
Resilient and textile floor coverings — Determination of side
length, edge straightness and squareness of tiles and planks
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 2
5 Appareillage . 2
5.1 Plaque de référence .2
5.2 Plaque rigide, en métal ou en verre . .3
5.3 Appareillage à plaque de base plane .3
5.4 Comparateur à cadran, pied à coulisse et/ou jauges d’épaisseur .5
5.5 Appareillage à comparateurs à cadran mobiles.5
6 Échantillonnage et sélection des éprouvettes . 6
7 Atmosphère de conditionnement et d’essai . 7
7.1 Revêtements de sol résilients .7
7.2 Revêtements de sol textiles .7
8 Mode opératoire . 7
8.1 Généralités .7
8.2 Longueur des bords.7
8.2.1 Méthode du comparateur .7
8.2.2 Méthode des comparateurs à cadran mobiles .7
8.2.3 Méthode du pied à coulisse .8
8.3 Rectitude des arêtes .9
8.3.1 Méthode des jauges d’épaisseur .9
8.3.2 Méthode des comparateurs à cadran mobiles .9
8.4 Équerrage .9
8.4.1 Méthode des jauges d’épaisseur .9
8.4.2 Méthode des comparateurs à cadran mobiles .9
9 Calcul et expression des résultats . 9
9.1 Pour l’appareillage à plaque de base plane (5.3) et la jauge d’épaisseur (5.4) .9
9.1.1 Longueur des bords .9
9.1.2 Rectitude des arêtes .9
9.1.3 Équerrage .9
9.2 Pour l’appareillage à comparateurs à cadran mobiles .10
9.2.1 Dalles .10
9.2.2 Lames .10
9.3 Pour l’appareillage à pied à coulisse .10
10 Rapport d’essai . 10
Bibliographie .12

iii

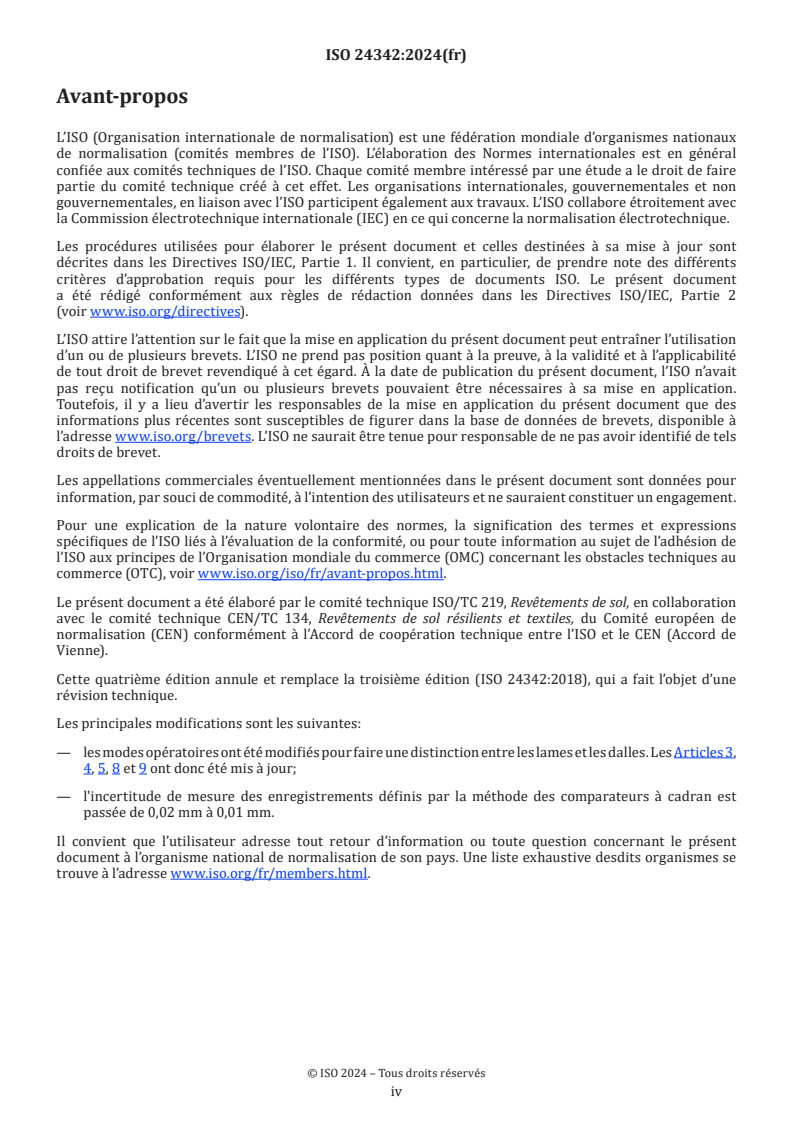

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n’avait
pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié de tels
droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 219, Revêtements de sol, en collaboration
avec le comité technique CEN/TC 134, Revêtements de sol résilients et textiles, du Comité européen de
normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord de
Vienne).
Cette quatrième édition annule et remplace la troisième édition (ISO 24342:2018), qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— les modes opératoires ont été modifiés pour faire une distinction entre les lames et les dalles. Les Articles 3,
4, 5, 8 et 9 ont donc été mis à jour;
— l'incertitude de mesure des enregistrements définis par la méthode des comparateurs à cadran est
passée de 0,02 mm à 0,01 mm.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 24342:2024(fr)
Revêtements de sol résilients et textiles — Détermination
de la longueur des bords, de la rectitude des arêtes et de
l’équerrage des dalles et des lames
1 Domaine d’application
Le présent document spécifie des méthodes de détermination de la longueur des bords, de la rectitude des
arêtes et de l’équerrage des revêtements de sol résilients ou textiles carrés et/ou rectangulaires sous forme
de dalles et de lames.
2 Références normatives
Il n’y a pas de références normatives dans le présent document.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
équerrage
mesurage de l’écart par rapport à 90° à chaque angle de la dalle/lame
Note 1 à l'article: Voir la Figure 1.
Figure 1 — Définition de l’équerrage
3.2
rectitude
propriété d’une arête dont la caractéristique est d’être droite et sans incurvation
Note 1 à l'article: Quelques exemples sont illustrés à la Figure 2.

Figure 2 — Exemples de rectitude – Cas de courbes et courbure en S
3.3
dalle
lame
type de revêtement de sol résilient ou textile de forme prédéterminée, destiné à être utilisé de façon
modulaire
Note 1 à l'article: Les dalles sont généralement carrées. Les lames ont un rapport de la longueur divisée par la largeur
supérieur ou égal à 1,3. Un produit modulaire avec un rapport inférieur à 1,3 doit être considéré comme une dalle.
4 Principe
La longueur des bords, la rectitude et l’équerrage des revêtements de sol résilients ou textiles sous forme de
dalles et de lames sont des critères de performance importants qui, s’ils ne sont pas respectés, donnent aux
revêtements installés un aspect inacceptable. Il peut s’ensuivre un mauvais alignement des dalles/lames
avec des joints disgracieux et des coins qui s’assemblent mal. Les dimensions de la surface d’une dalle/lame
sont mesurées à l’aide d’une méthode par contact en des emplacements définis pour chaque sens.
Pour évaluer l’équerrage d’une dalle, chaque coin d’une dalle à angles droits est disposé dans le dièdre d’une
équerre de précision, et l’écart maximal entre la branche de l’équerre et l’extrémité de la dalle est mesuré.
L’écart maximal entre la branche et l’arête est mesuré en des points définis le long de l’arête pour évaluer la
rectitude.
Pour évaluer l’équerrage d’une lame, placer un côté de la lame contre un carré/rectangle et la faire glisser
jusqu’à toucher l’autre côté. En utilisant les jauges d’épaisseur, déterminer l’écart maximal par rapport à
l’équerre au niveau du petit côté. Répéter le mode opératoire sur l’angle diagonalement opposé. L’écart
maximal entre la branche et l’arête est mesuré en des points définis le long de l’arête pour évaluer la
rectitude.
NOTE Pour les produits avec système d’assemblage sur les arêtes, la zone visible de la dalle/lame est prise en
compte. Les dispositifs peuvent être modifiés pour les produits avec système d’assemblage sur les arêtes, afin de
s’assurer que seule la zone visible est prise en compte.
5 Appareillage
L’utilisation d’autres méthodes ou dispositifs de mesure est admise lorsqu’il peut être démontré que l’on
obtient les mêmes résultats avec la même précision qu’avec les dispositifs et méthodes définis ci-après.
5.1 Plaque de référence
Plaque de référence, également dénommée «plaque d’étalonnage», fabriquée aux dimensions cibles de la
dalle/lame fabriquée.
La longueur et la largeur de la plaque de référence doivent être, à ± 0,01 mm près, égales aux dimensions
spécifiées des dalles/lames de revêtements de sol résilients ou textiles. La plaque de référence doit avoir
au moins deux côtés perpendiculaires l’un par rapport à l’autre, à [±0,000 18 rad (0,01°)] près. Ces côtés

sont utilisés pour régler à zéro le comparateur d’équerrage (dans le cas d’une dalle, voir la Figure 3 à titre
d’exemple).
Un coin de la plaque de référence doit être tronqué de 3 mm (voir la Figure 3) pour assurer un bon contact
visuel entre l’échantillon et les branches de l’appareillage à plaque de base plane (voir 5.3).
Dimensions en millimètres
Légende
a
Dimension cible de la dalle ±0,01 mm.
b
1,570 80 rad ± 0,000 18 rad.
Figure 3 — Plaque de référence (cas d’une dalle)
5.2 Plaque rigide, en métal ou en verre
Plaque rigide, en métal ou en verre, ayant une forme similaire à la dalle/lame, mais avec des dimensions
inférieures de 5 mm à 10 mm.
La masse surfacique de la plaque doit être d’environ 20 kg/m .
5.3 Appareillage à plaque de base plane
Appareillage pour mesurer l’équerrage et la rectitude des dalles/lames de revêtements de sol.
Cet appareillage doit être un dispositif en acier en forme de L, du type représenté aux Figures 4, 5 et 6 avec
un angle de 1,570 80 rad (90°) assorti d’une tolérance de ± 0,000 18 rad (0,01°), dont les deux bandes de
référence sont plus longues que la plus grande dimension de la dalle/lame.

Légende
a
1 instrument de mesure Longueur maximale de l’écart.
2 dalle/lame
Figure 4 — Appareillage et position de la dalle/lame pour mesurer la rectitude
Légende
a
1 instrument de mesure Écart d’équerrage.
2 dalle
Figure 5 — Appareillage et position de la dalle pour mesurer l’équerrage

Légende
a
1 instrument de mesure Écart d’équerrage.
2 lame
Figure 6 — Appareillage et position de la lame pour mesurer l’équerrage
Pour mesurer la longueur des bords, placer un comparateur à cadran (5.4) sur la plaque de base plane comme
représenté à la Figure 7.
Figure 7 — Appareillage pour mesurer la longueur des bords
5.4 Comparateur à cadran, pied à coulisse et/ou jauges d’ép
...
