ISO 11600:1993
(Main)Building construction — Sealants — Classification and requirements
Building construction — Sealants — Classification and requirements
Specifies the types and classes of sealant used in building construction according to their applications and performance characteristics. Furthermore, the requirements and respective test methods for the different classes are stipulated.
Construction immobilière — Mastics — Classification et exigences
Gradnja objektov - Tesnilne mase - Klasifikacija in zahteve
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL IS0
STANDARD 11600
First edition
1993-01-15
Corrected and reprinted
1993-05-I 5
Building construction - Sealants -
Classification and requirements
- Classification et exigences
Construction immobili&e - Mastics
Reference number
IS0 11600:1993(E)
---------------------- Page: 1 ----------------------
IS0 11600:1993(E)

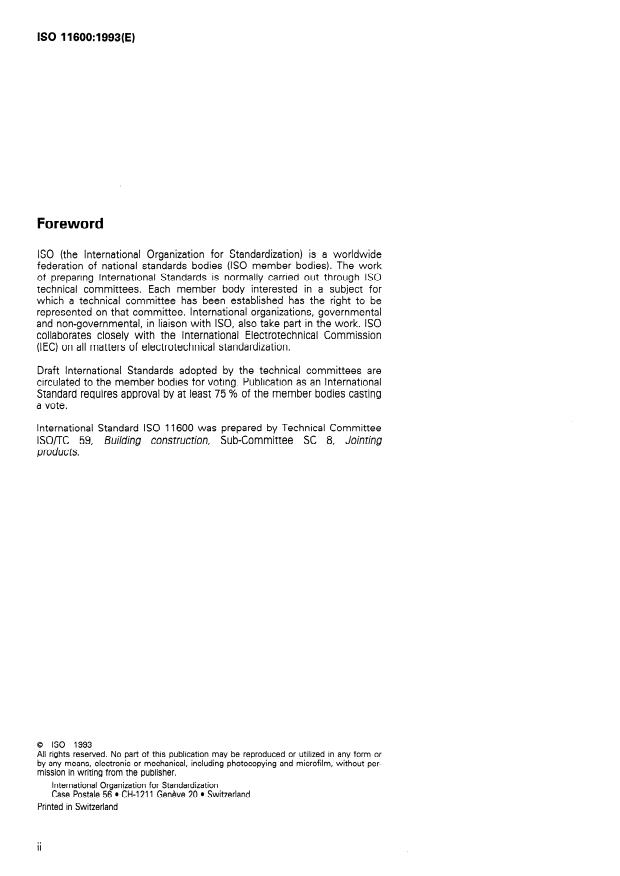

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 11600 was prepared by Technical Committee
I SO/TC 59, Building construction, Sub-Committee SC 8, Jointing
products.
0 IS0 1993
All rights reserved. No part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without per-
mission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
II
---------------------- Page: 2 ----------------------
IS0 11600:1993(E)
INTERNATIONAL STANDARD
- Sealants - Classification and
Building construction
requirements
IS0 8340: 1984, Building construction - Jointing
1 Scope
products - Sealants - Determination of tensile
properties at maintained extension.
This International Standard specifies the types and
classes of sealant used in building construction ac-
IS0 9046:1987, Building construction - Sealants -
cording to their applications and performance charac-
Determination of adhesion/cohesion properties at
teristics. Furthermore, the requirements and
cons tan t temperature.
respective test methods for the different classes are
stipulated.
IS0 9047:1989, Building construction - Sealants -
Determination of adhesion/cohesion properties at
variable temperatures.
IS0 10563:1991, Building construction - Sealants for
joints - Determination of change in mass and
2 Normative references
volume.
The following standards contain provisions which,
IS0 10590:1991, Building construction - Sealants -
through reference in this text, constitute provisions
Determination of adhesion/cohesion properties at
of this International Standard. At the time of publi-
maintained extension after immersion in water.
cation, the editions indicated were valid. All standards
are subject to revision, and parties to agreements
IS0 10591 :1991, Building construction - Sealants -
based on this International Standard are encouraged
Determination of adhesion/cohesion properties after
to investigate the possibility of applying the most re-
immersion in water.
cent editions of the standards indicated below.
Members of IEC and IS0 maintain registers of cur-
IS0 11431 :1993, Building construction - Sealants -
rently valid International Standards.
Determination of adhesion/cohesion properties after
exposure to artificial light through glass.
IS0 6927: 1981, Building construction - Jointing
products - Sealants - Vocabulary.
IS0 11432:1993, Building construction - Sealants -
Determination of resistance to compression.
IS0 7389:1987, Building construction - Jointing
- Determination of elastic recovery.
products
IS0 7390: 1987, Building construction - Jointing
Determination of resistance to flow.
products -
3 Definitions
IS0 8339: 1984, Building construction - Jointing
For the purposes of this International Standard, the
products - Sealants - Determination of tensile
definitions given in IS0 6927 apply.
properties.
1
---------------------- Page: 3 ----------------------
IS0 11600:1993(E)

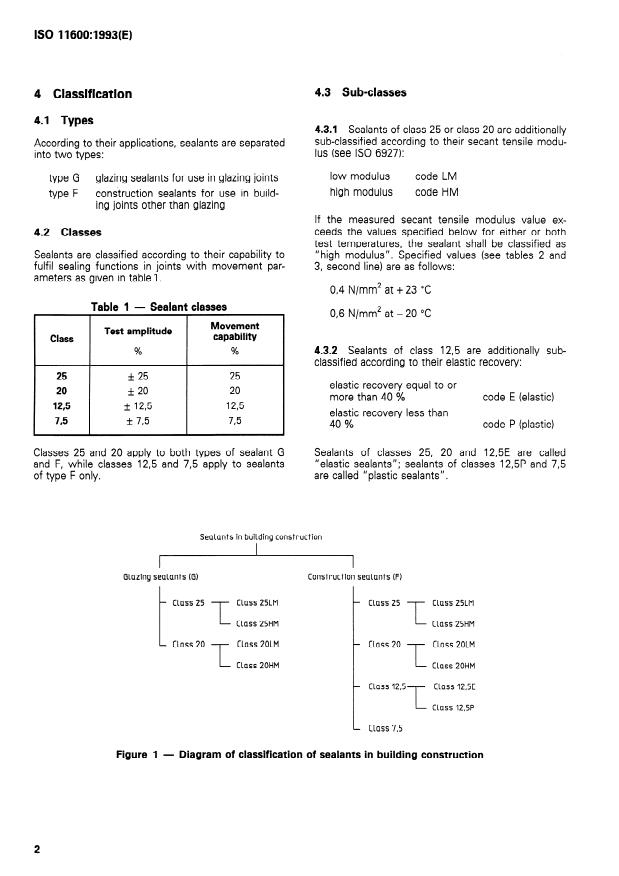

4.3 Sub-classes
4 Classification
4.1 Types
4.3.1 Sealants of class 25 or class 20 are additionally
sub-classified according to their secant tensile modu-
According to their applications, sealants are separated
lus (see IS0 6927):
into two types:
low modulus code LM
glazing sealants for use in glazing joints
type G
high modulus code HM
construction sealants for use in build-
type F
ing joints other than glazing
If the measured secant tensile modulus value ex-
ceeds the values specified below for either or both
4.2 Classes
test temperatures, the sealant shall be classified as
Sealants are classified according to their capability to “high modulus”. Specified values (see tables 2 and
fulfil sealing functions in joints with movement par- 3, second line) are as follows:
ameters as given in table 1.
0,4 N/mm* at + 23 “C
Table 1 - Sealant classes
0,6 N/mm* at - 20 “C
Movement
Test amplitude
capability
Class
% % 4.3.2 Sealants of class 12,5 are additionally sub-
classified according to their elastic recovery:
25 rf: 25 25
elastic recovery equal to or
20 * 20 20
more than 40 % code E (elastic)
12,5 AI 123 12,5
elastic recovery less than
7,5 * 7,5 7,5
40 % code P (plastic)
Classes 25 and 20 apply to both types of sealant G Sealants of classes 25, 20 and 12,5E are called
and F, while classes 12,5 and 7,5 apply to sealants “elastic sealants”; sealants of classes 12,5P and 7,5
of type F only. are called “plastic sealants”.
Sealants in building construction
I I
Construction sealants IFI
Glazing sealants (G)
Class 25LM
Class 25 - Class 25 Class 25LM
Class 25HM
Class 25HM
I
Class 20LM
Class 20 - Class 20 Class 20LM
77
Class 20HM
Class 20HM
- Class 125 Class 12,SE
Class 12,SP
- Class 7,s
Figure 1 - Diagram of classification of sealants in building construction
---------------------- Page: 4 ----------------------
IS0 11600:1993(E)
5 Designation 7 Specified test cond
...
NORME ISO
INTERNATIONALE 11600
Première édition
1993-01-I 5
Corrigée et réimprimée
19934515
Construction immobilière - Mastics -
Classification et exigences
- Classification and requiremen ts
Building construction - Sealan ts
Numéro de référence
ISO 11600:1993(F)
---------------------- Page: 1 ----------------------
ISO 11600:1993(F)

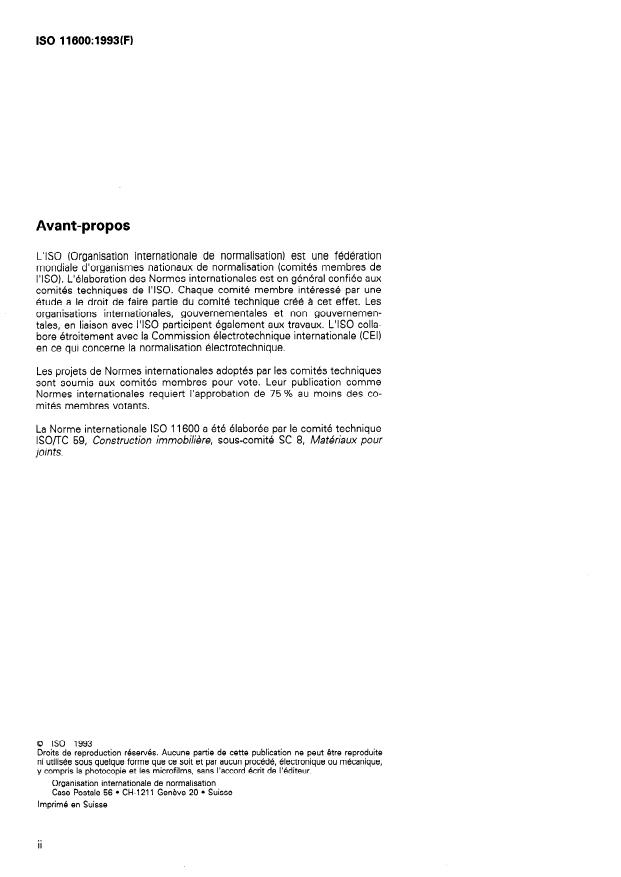

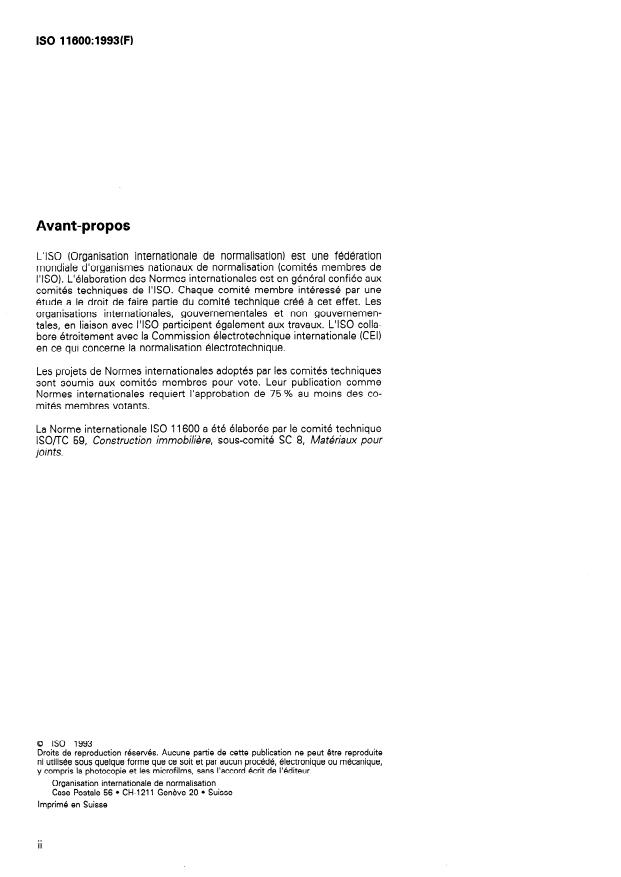

Avant-propos
L’ISO (Organisation internationale de normalisation) est une federation
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
etude a le droit de faire partie du comite technique cree a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 11600 a ete élaborée par le comité technique
ISO/TC 59, Construction immobilière, sous-comité SC 8, Matériaux pour
joints.
0 ISO 1993
Droits de reproduction réserves. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Geneve 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 11600:1993(F)
NORME INTERNATIONALE
- Classification
Construction immobilière - Mastics
et exigences
ISO 8340: 1984, Construction immobiljere - Produits
1 Domaine d’application
pour joints - Mas tics - Determina tion des proprié-
tés de déformation sous traction maintenue.
La présente Norme internationale définit les types et
classes des mastics utilises pour des joints dans la
ISO 9046: 1987, Construction immobilière - Mastics
construction immobilière conformément à leur appli-
- De terminaion des proprié tés d ‘adhésivité/cohésion
cation et à leurs caractéristiques de performance.
a température cons tan te.
D’autre part, les spécifications et les methodes d’es-
sai pour les differentes classes sont stipulées.
ISO 9047: 1989, Construction immobilière - Mastics
des proprie tes
De termina tion
d ‘adhésivite/cohésion à températures variables.
ISO 10563: 1991, Construction immobiliere - Mastics
pour joints - De termina tion des variations de masse
2 Références normatives
et de volume.
Les normes suivantes contiennent des dispositions
ISO 10590: 1991, Construction immobililere - Mas-
qui, par suite de la reference qui en est faite, consti-
tics - Dé termina tion des proprié tés
tuent des dispositions valables pour la présente
d’adhésivite/cohésion sous traction main tenue après
Norme internationale. Au moment de la publication,
immersion dans l’eau.
les editions indiquées etaient en vigueur. Toute
norme est sujette à révision et les parties prenantes
ISO 10591 :1991, Construction immobilière - Mastics
des accords fondes sur la présente Norme internatio-
Determina tion des proprié tes
nale sont invitées à rechercher la possibilité d’appli-
d ‘adhésivité/cohésion après immersion dans l’eau.
quer les éditions les plus récentes des normes
indiquées ci-aprés. Les membres de la CEI et de I’ISO
ISO 11431 :1993, Construction immobilière - Mastics
possédent .le registre des Normes internationales en
Dé termina tion des proprié tés
vigueur à un moment donne.
d ‘adhésivité/cohésion après exposition a la lumière
artificielle a travers le verre.
ISO 6927: 1981, Construction immobiliere - Produits
pour joints - Mastics - Vocabulaire.
ISO 11432:1993, Construction immobilière - Mastics
- Détermination de la résistance a la compression.
ISO 7389: 1987, Construction immobilière - Produits
pour joints - Dé termina tion de la reprise élastique.
ISO 7390: 1987, Construction immobiliere - Produits
pour joints - Détermination de la résistance au cou-
lage .
3 Définitions
ISO 8339: 1984, Construction immobilière - Produits
pour joints - Mas tics - De termina tion des proprié- Pour les besoins de la présente Norme internationale,
tés de déformation sous traction. les definitions données dans I’ISO 6927 s’appliquent.
1
---------------------- Page: 3 ----------------------
ISO 11600:1993(F)

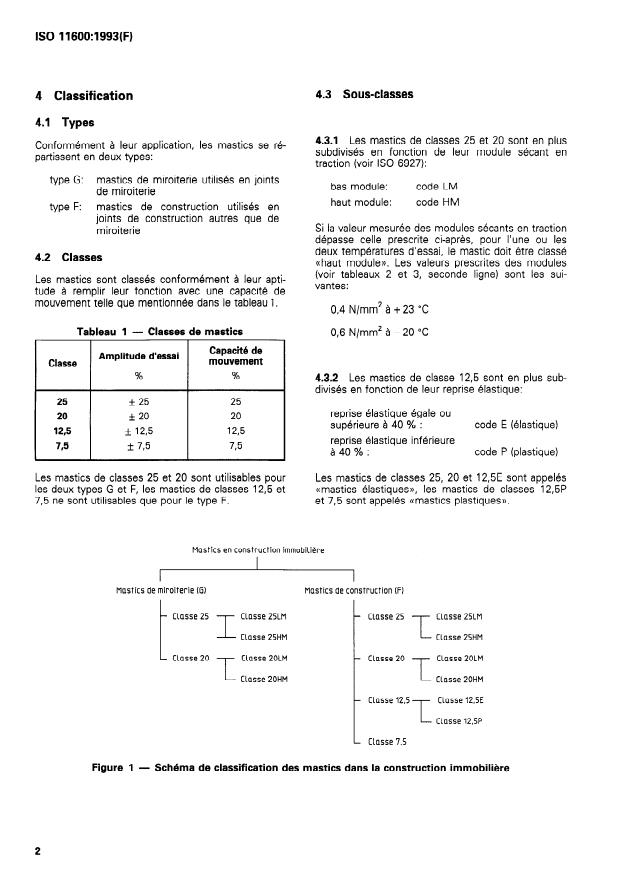

4.3 Sous-classes
4 Classification
4.1 Types
4.3.1 Les mastics de classes 25 et 20 sont en plus
Conformément à leur application, les mastics se ré-
subdivises en fonction de leur module sécant en
partissent en deux types:
traction (voir ISO 6927):
type G: mastics de miroiterie utilises en joints
bas module: code LM
de miroiterie
haut module: code HM
type F: mastics de construction utilises en
joints de construction autres que de
Si la valeur mesurée des modules sécants en traction
miroiterie
dépasse celle prescrite ci-après, pour l’une ou les
deux températures d’essai, le mastic doit être classe
4.2 Classes
«haut module)). Les valeurs prescrites des modules
(voir tableaux 2 et 3, seconde ligne) sont les sui-
Les mastics sont classes conformement a leur apti-
vantes:
tude a remplir leur fonction avec une capacité de
mouvement telle que mentionnee dans le tableau 1.
0,4 N/mm* à + 23 “C
Tableau 1 - Classes de mastics 0,6 N/mm* a - 20 OC
Capacitb de
Amplitude d’essai
mouvement
Classe
% %
4.3.2 Les mastics de classe 12,5 sont en plus sub-
divises en fonction de leur reprise élastique:
25 f 25 25
reprise élastique égale ou
20 f 20 20
supérieure à 40 % : code E (élastique)
12,5 * 123 123
reprise élastique inférieure
7,5 f 7#5 7,5
à40%: code P (plastique)
Les mastics de classes 25 et 20 sont utilisables pour Les mastics de classes 25, 20 et 12,5E sont appelés
les deux types G et F, les mastics de classes 12,5 et ((mastics élastiques), les mastics de classes 12,5P
7,5 ne sont utilisables que pour le type F. et 7,5 sont appelés «mastics plastiques).
Mastics en construction immobilière
I I
Mastics de miroiterie (GI Mastics de construction (FI
Classe 25 Classe 25LM - Classe 25 Classe 25LM
1
Classe 25HM Classe 25HM
Classe 20 Classe 20LM
- Classe 20 Classe 20LM
-c
Classe 20HM
Classe 20HM
- Classe 125 Classe 12,SE
Classe 12,SP
- (Lasse 75
Figure 1 - Schéma de classification des mastics dans la construction immobilière
---------------------- Page: 4 ----------------------
ISO 11600:1993(F)
5 Désignation 6 Spécifications et méthodes d’essai
Les mastics doivent ê
...
NORME ISO
INTERNATIONALE 11600
Première édition
1993-01-I 5
Corrigée et réimprimée
19934515
Construction immobilière - Mastics -
Classification et exigences
- Classification and requiremen ts
Building construction - Sealan ts
Numéro de référence
ISO 11600:1993(F)
---------------------- Page: 1 ----------------------
ISO 11600:1993(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une federation
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
etude a le droit de faire partie du comite technique cree a cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mites membres votants.
La Norme internationale ISO 11600 a ete élaborée par le comité technique
ISO/TC 59, Construction immobilière, sous-comité SC 8, Matériaux pour
joints.
0 ISO 1993
Droits de reproduction réserves. Aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord ecrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Geneve 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
ISO 11600:1993(F)
NORME INTERNATIONALE
- Classification
Construction immobilière - Mastics
et exigences
ISO 8340: 1984, Construction immobiljere - Produits
1 Domaine d’application
pour joints - Mas tics - Determina tion des proprié-
tés de déformation sous traction maintenue.
La présente Norme internationale définit les types et
classes des mastics utilises pour des joints dans la
ISO 9046: 1987, Construction immobilière - Mastics
construction immobilière conformément à leur appli-
- De terminaion des proprié tés d ‘adhésivité/cohésion
cation et à leurs caractéristiques de performance.
a température cons tan te.
D’autre part, les spécifications et les methodes d’es-
sai pour les differentes classes sont stipulées.
ISO 9047: 1989, Construction immobilière - Mastics
des proprie tes
De termina tion
d ‘adhésivite/cohésion à températures variables.
ISO 10563: 1991, Construction immobiliere - Mastics
pour joints - De termina tion des variations de masse
2 Références normatives
et de volume.
Les normes suivantes contiennent des dispositions
ISO 10590: 1991, Construction immobililere - Mas-
qui, par suite de la reference qui en est faite, consti-
tics - Dé termina tion des proprié tés
tuent des dispositions valables pour la présente
d’adhésivite/cohésion sous traction main tenue après
Norme internationale. Au moment de la publication,
immersion dans l’eau.
les editions indiquées etaient en vigueur. Toute
norme est sujette à révision et les parties prenantes
ISO 10591 :1991, Construction immobilière - Mastics
des accords fondes sur la présente Norme internatio-
Determina tion des proprié tes
nale sont invitées à rechercher la possibilité d’appli-
d ‘adhésivité/cohésion après immersion dans l’eau.
quer les éditions les plus récentes des normes
indiquées ci-aprés. Les membres de la CEI et de I’ISO
ISO 11431 :1993, Construction immobilière - Mastics
possédent .le registre des Normes internationales en
Dé termina tion des proprié tés
vigueur à un moment donne.
d ‘adhésivité/cohésion après exposition a la lumière
artificielle a travers le verre.
ISO 6927: 1981, Construction immobiliere - Produits
pour joints - Mastics - Vocabulaire.
ISO 11432:1993, Construction immobilière - Mastics
- Détermination de la résistance a la compression.
ISO 7389: 1987, Construction immobilière - Produits
pour joints - Dé termina tion de la reprise élastique.
ISO 7390: 1987, Construction immobiliere - Produits
pour joints - Détermination de la résistance au cou-
lage .
3 Définitions
ISO 8339: 1984, Construction immobilière - Produits
pour joints - Mas tics - De termina tion des proprié- Pour les besoins de la présente Norme internationale,
tés de déformation sous traction. les definitions données dans I’ISO 6927 s’appliquent.
1
---------------------- Page: 3 ----------------------
ISO 11600:1993(F)
4.3 Sous-classes
4 Classification
4.1 Types
4.3.1 Les mastics de classes 25 et 20 sont en plus
Conformément à leur application, les mastics se ré-
subdivises en fonction de leur module sécant en
partissent en deux types:
traction (voir ISO 6927):
type G: mastics de miroiterie utilises en joints
bas module: code LM
de miroiterie
haut module: code HM
type F: mastics de construction utilises en
joints de construction autres que de
Si la valeur mesurée des modules sécants en traction
miroiterie
dépasse celle prescrite ci-après, pour l’une ou les
deux températures d’essai, le mastic doit être classe
4.2 Classes
«haut module)). Les valeurs prescrites des modules
(voir tableaux 2 et 3, seconde ligne) sont les sui-
Les mastics sont classes conformement a leur apti-
vantes:
tude a remplir leur fonction avec une capacité de
mouvement telle que mentionnee dans le tableau 1.
0,4 N/mm* à + 23 “C
Tableau 1 - Classes de mastics 0,6 N/mm* a - 20 OC
Capacitb de
Amplitude d’essai
mouvement
Classe
% %
4.3.2 Les mastics de classe 12,5 sont en plus sub-
divises en fonction de leur reprise élastique:
25 f 25 25
reprise élastique égale ou
20 f 20 20
supérieure à 40 % : code E (élastique)
12,5 * 123 123
reprise élastique inférieure
7,5 f 7#5 7,5
à40%: code P (plastique)
Les mastics de classes 25 et 20 sont utilisables pour Les mastics de classes 25, 20 et 12,5E sont appelés
les deux types G et F, les mastics de classes 12,5 et ((mastics élastiques), les mastics de classes 12,5P
7,5 ne sont utilisables que pour le type F. et 7,5 sont appelés «mastics plastiques).
Mastics en construction immobilière
I I
Mastics de miroiterie (GI Mastics de construction (FI
Classe 25 Classe 25LM - Classe 25 Classe 25LM
1
Classe 25HM Classe 25HM
Classe 20 Classe 20LM
- Classe 20 Classe 20LM
-c
Classe 20HM
Classe 20HM
- Classe 125 Classe 12,SE
Classe 12,SP
- (Lasse 75
Figure 1 - Schéma de classification des mastics dans la construction immobilière
---------------------- Page: 4 ----------------------
ISO 11600:1993(F)
5 Désignation 6 Spécifications et méthodes d’essai
Les mastics doivent ê
...
SLOVENSKI SIST ISO 11600
prva izdaja
STANDARD
avgust 1997
Gradnja objektov - Tesnilne mase - Klasifikacija in zahteve
(identi~en ISO 11600:1993)
Building construction - Sealants - Classification and requirements
Construction immobilière - Mastics - Classification et exigences
Deskriptorji: gradnja, stavbe, stiki, tesnilne mase, klasifikacija, specifikacije, preskusi,
ozna~evanje
Referen~na {tevilka
ICS: 91.100.50 SIST ISO 11600:1997 (sl)
Nadaljevanje na straneh od 2 do 10
© Standard je zalo`il in izdal Urad Republike Slovenije za standardizacijo in meroslovje pri Ministrstvu za znanost in tehnologijo.
Razmno`evanje ali kopiranje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------

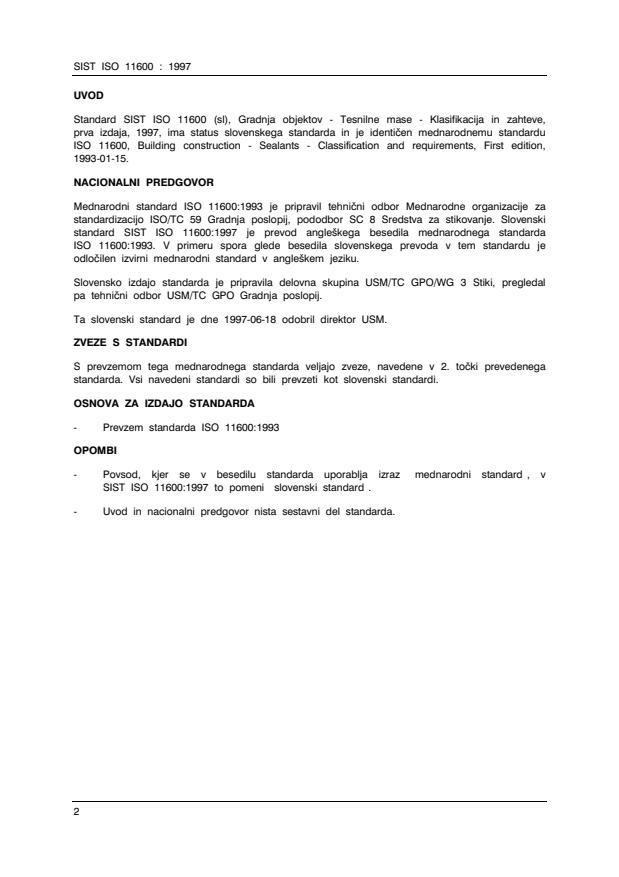

SIST ISO 11600 : 1997
UVOD
Standard SIST ISO 11600 (sl), Gradnja objektov - Tesnilne mase - Klasifikacija in zahteve,
prva izdaja, 1997, ima status slovenskega standarda in je identi~en mednarodnemu standardu
ISO 11600, Building construction - Sealants - Classification and requirements, First edition,
1993-01-15.
NACIONALNI PREDGOVOR
Mednarodni standard ISO 11600:1993 je pripravil tehni~ni odbor Mednarodne organizacije za
standardizacijo ISO/TC 59 Gradnja poslopij, pododbor SC 8 Sredstva za stikovanje. Slovenski
standard SIST ISO 11600:1997 je prevod angle{kega besedila mednarodnega standarda
ISO 11600:1993. V primeru spora glede besedila slovenskega prevoda v tem standardu je
odlo~ilen izvirni mednarodni standard v angle{kem jeziku.
Slovensko izdajo standarda je pripravila delovna skupina USM/TC GPO/WG 3 Stiki, pregledal
pa tehni~ni odbor USM/TC GPO Gradnja poslopij.
Ta slovenski standard je dne 1997-06-18 odobril direktor USM.
ZVEZE S STANDARDI
S prevzemom tega mednarodnega standarda veljajo zveze, navedene v 2. to~ki prevedenega
standarda. Vsi navedeni standardi so bili prevzeti kot slovenski standardi.
OSNOVA ZA IZDAJO STANDARDA
- Prevzem standarda ISO 11600:1993
OPOMBI
- Povsod, kjer se v besedilu standarda uporablja izraz “mednarodni standard”, v
SIST ISO 11600:1997 to pomeni “slovenski standard”.
- Uvod in nacionalni predgovor nista sestavni del standarda.
2
---------------------- Page: 2 ----------------------
SIST ISO 11600 : 1997
VSEBINA Stran
1 Predmet standarda.3
2 Zveza s standardi.3
3 Definicije.3
4 Klasifikacija.4
5 Ozna~evanje.5
6 Zahteve in preskusni postopki.5
7 Predpisani preskusni pogoji.5
8 Ozna~evanje.8
3
---------------------- Page: 3 ----------------------

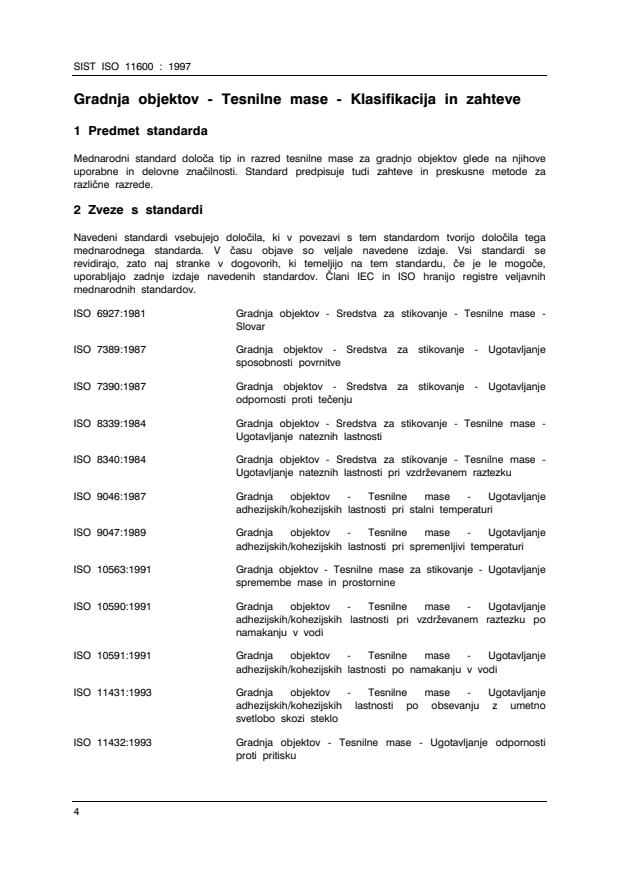

SIST ISO 11600 : 1997
Gradnja objektov - Tesnilne mase - Klasifikacija in zahteve
1 Predmet standarda
Mednarodni standard dolo~a tip in razred tesnilne mase za gradnjo objektov glede na njihove
uporabne in delovne zna~ilnosti. Standard predpisuje tudi zahteve in preskusne metode za
razli~ne razrede.
2 Zveze s standardi
Navedeni standardi vsebujejo dolo~ila, ki v povezavi s tem standardom tvorijo dolo~ila tega
mednarodnega standarda. V ~asu objave so veljale navedene izdaje. Vsi standardi se
revidirajo, zato naj stranke v dogovorih, ki temeljijo na tem standardu, ~e je le mogo~e,
uporabljajo zadnje izdaje navedenih standardov. ^lani IEC in ISO hranijo registre veljavnih
mednarodnih standardov.
ISO 6927:1981 Gradnja objektov - Sredstva za stikovanje - Tesnilne mase -
Slovar
ISO 7389:1987 Gradnja objektov - Sredstva za stikovanje - Ugotavljanje
sposobnosti povrnitve
ISO 7390:1987 Gradnja objektov - Sredstva za stikovanje - Ugotavljanje
odpornosti proti te~enju
ISO 8339:1984 Gradnja objektov - Sredstva za stikovanje - Tesnilne mase -
Ugotavljanje nateznih lastnosti
ISO 8340:1984 Gradnja objektov - Sredstva za stikovanje - Tesnilne mase -
Ugotavljanje nateznih lastnosti pri vzdr`evanem raztezku
ISO 9046:1987 Gradnja objektov - Tesnilne mase - Ugotavljanje
adhezijskih/kohezijskih lastnosti pri stalni temperaturi
ISO 9047:1989 Gradnja objektov - Tesnilne mase - Ugotavljanje
adhezijskih/kohezijskih lastnosti pri spremenljivi temperaturi
ISO 10563:1991 Gradnja objektov - Tesnilne mase za stikovanje - Ugotavljanje
spremembe mase in prostornine
ISO 10590:1991 Gradnja objektov - Tesnilne mase - Ugotavljanje
adhezijskih/kohezijskih lastnosti pri vzdr`evanem raztezku po
namakanju v vodi
ISO 10591:1991 Gradnja objektov - Tesnilne mase - Ugotavljanje
adhezijskih/kohezijskih lastnosti po namakanju v vodi
ISO 11431:1993 Gradnja objektov - Tesnilne mase - Ugotavljanje
adhezijskih/kohezijskih lastnosti po obsevanju z umetno
svetlobo skozi steklo
ISO 11432:1993 Gradnja objektov - Tesnilne mase - Ugotavljanje odpornosti
proti pritisku
4
---------------------- Page: 4 ----------------------
SIST ISO 11600 : 1997
3 Definicije
V tem mednarodnem standardu se uporabljajo definicije standarda ISO 6927.
4 Klasifikacija
4.1 Tipi
Glede na uporabo se tesnilne mase lo~ijo v dva tipa:
tip G - tesnilne mase za zastekljevanje
tip F - tesnilne mase za gradbene stike, razen za zastekljevanje
4.2 Razredi
Tesnilne mase se po deformabilnosti razvr{~ajo v razrede glede na amplitudo delovanja stika,
ki so ga {e sposobne tesniti (preglednica 1).
Preglednica 1: Razredi tesnilnih mas
Razred Preskusna amplituda Deformabilnost
% %
25 ± 25 25
20 ± 20 20
12,5 ± 12,5 12,5
7,5 ± 7,5 7,5
Razreda 25 in 20 se uporabljata za oba tipa tesnilnih mas, G in F, medtem ko se razreda
12,5 in 7,5 uporabljata samo za tip F.
4.3 Podrazredi
4.3.1 Tesnilne mase razreda 25 in razreda 20 so razdeljene na podrazrede glede na sekantni
natezni modul (glej ISO 6927):
majhen modul oznaka LM
velik modul oznaka HM
^e izmerjena vrednost sekantnega nateznega modula prese`e predpisano vrednost pri eni ali
obeh temperaturah, se tesnilna masa uvrsti v podrazred HM. Predpisani vrednosti (glej
preglednici 2 in 3, druga vrstica) sta naslednji:
2
0,4 N/mm pri + 23 ºC
2
0,6 N/mm pri - 20 ºC
4.3.2 Tesnilne mase razreda 12,5 so razdelje
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
