ISO 6301-1:2009

NORME ISO
INTERNATIONALE 6301-1
Troisième édition
2009-03-01
Transmissions pneumatiques —
Lubrificateurs pour air comprimé —
Partie 1:
Principales caractéristiques à inclure
dans la documentation du fournisseur
et exigences de marquage du produit
Pneumatic fluid power — Compressed-air lubricators —
Part 1: Main characteristics to be included in supplier's literature and
product-marking requirements
Numéro de référence
©
ISO 2009
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

DOCUMENT PROTÉGÉ PAR COPYRIGHT

©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2009 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6301-1 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 6301-1:1997), qui a fait l'objet d'une
révision technique.
L'ISO 6301 comprend les parties suivantes, présentées sous le titre général Transmissions pneumatiques —
Lubrificateurs pour air comprimé:
⎯ Partie 1: Principales caractéristiques à inclure dans la documentation du fournisseur et exigences de
marquage du produit
⎯ Partie 2: Méthodes d'essai pour déterminer les principales caractéristiques à inclure dans la
documentation du fournisseur

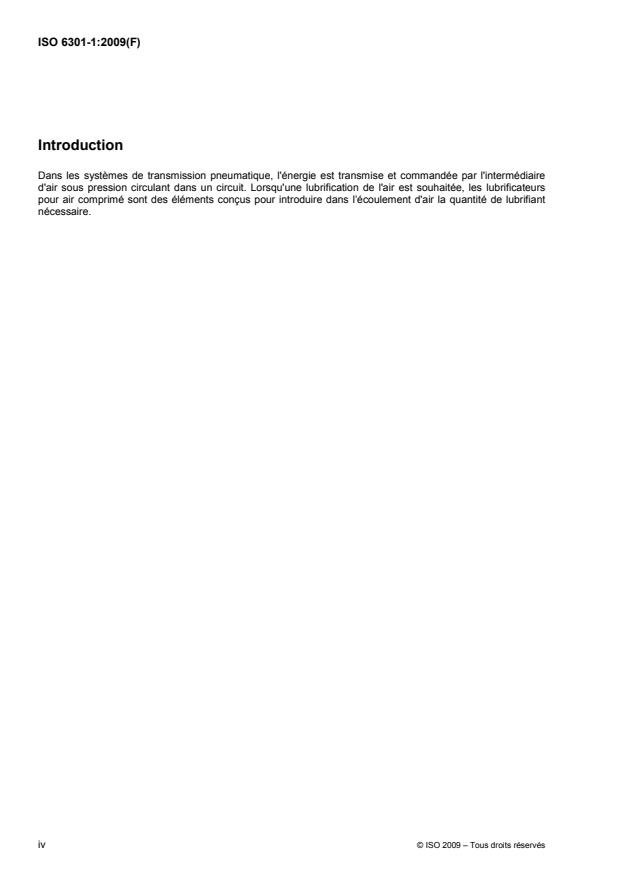

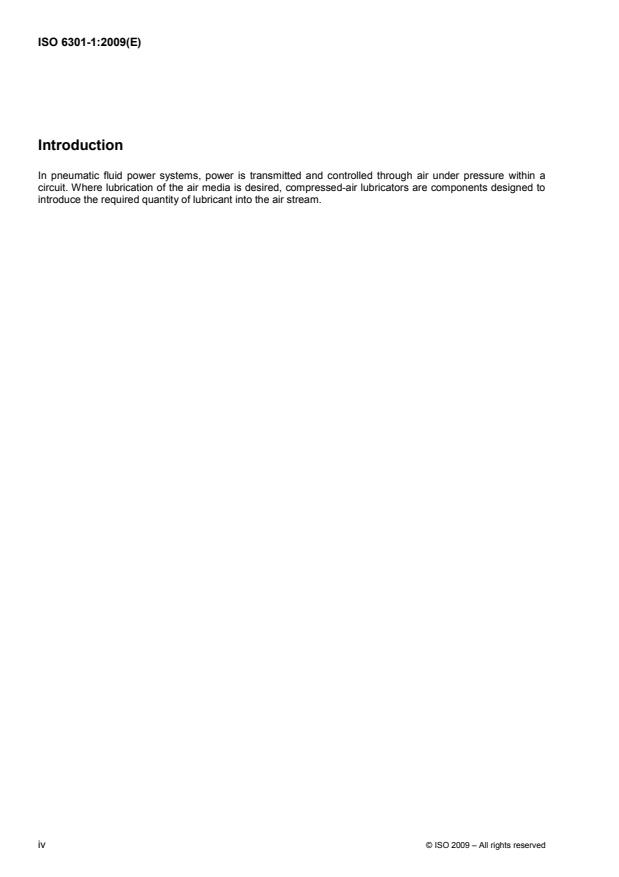

Introduction
Dans les systèmes de transmission pneumatique, l'énergie est transmise et commandée par l'intermédiaire
d'air sous pression circulant dans un circuit. Lorsqu'une lubrification de l'air est souhaitée, les lubrificateurs
pour air comprimé sont des éléments conçus pour introduire dans l’écoulement d'air la quantité de lubrifiant
nécessaire.
iv © ISO 2009 – Tous droits réservés

NORME INTERNATIONALE ISO 6301-1:2009(F)

Transmissions pneumatiques — Lubrificateurs pour air
comprimé —
Partie 1:
Principales caractéristiques à inclure dans la documentation du
fournisseur et exigences de marquage du produit
1 Domaine d'application
La présente partie de l'ISO 6301 spécifie les caractéristiques des lubrificateurs pour air comprimé à inclure
dans la documentation du fournisseur.
Elle spécifie également les exigences de marquage liées aux lubrificateurs.
La présente partie de l'ISO 6301 est applicable aux lubrificateurs pour air comprimé fabriqués à base
d'alliages légers (par exemple l’aluminium), d'alliages de zinc moulés, de laiton, d'acier et de plastique, avec
1)
une pression de fonctionnement de 1 600 kPa (16 bar ) et une température maximale de fonctionnement de
80 °C.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 7-1, Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions,
tolérances et désignation
ISO 1179-1, Raccordements pour applications générales et transmissions hydrauliques et pneumatiques —
Orifices et éléments mâles à filetage ISO 228-1 à joint en élastomère ou étanchéité métal sur métal —
Partie 1: Orifices filetés
ISO 2944, Transmissions hydrauliques et pneumatiques — Pressions nominales
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6301-2:2006, Transmissions pneumatiques — Lubrificateurs pour air comprimé — Partie 2: Méthodes
d'essai pour déterminer les principales caractéristiques à inclure dans la documentation du fournisseur
ISO 16030, Transmissions pneumatiques — Raccordements — Orifices et éléments mâles

1) 1 bar = 100 kPa = 10 Pa.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les
suivants s'appliquent.
3.1
lubrificateur pour air comprimé
composant conçu pour introduire des quantités contrôlées de lubrifiant dans un réseau de distribution d'air
comprimé
NOTE 1 Il existe deux types de lubrificateurs pour air comprimé, basés sur deux principes de fonctionnement;
voir 3.1.1 et 3.1.2.
NOTE 2 Adapté de l’ISO 5598:2008, définition 3.2.117.
3.1.1
lubrificateur à brouillard
lubrificateur pour air comprimé qui injecte dans l’écoulement d'air la totalité du lubrifiant qui circule dans le
mécanisme d'alimentation en lubrifiant
NOTE Adapté de l’ISO 5598:2008, définition 3.2.467.
3.1.2
lubrificateur à micro-brouillard
lubrificateur pour air comprimé qui n’injecte dans l'écoulement d'air qu'une partie du lubrifiant qui circule dans
le mécanisme d'alimentation en huile
NOTE Adapté de l’ISO 5598:2008, définition 3.2.602.
3.2
pression de fonctionnement
pression, confirmée par des essais, à laquelle un composant ou une tuyauterie est conçu pour être mis en
service pour un nombre de cycles suffisant permettant d’assurer une durée de vie adéquate
[ISO 5598:2008, définition 3.2.597]
3.3
débit minimal de fonctionnement pour un lubrifiant
débit minimal qui, avec le niveau minimal de lubrifiant dans le réservoir, fournit une alimentation et une
atomisation du lubrifiant avec une concentration théorique lorsque le mécanisme d'alimentation en lubrifiant
est réglé au maximum
4 Exigences techniques
4.1 Caractéristiques générales
La documentation du fournisseur c
...
