ISO 10071-2:2005

INTERNATIONAL ISO
STANDARD 10071-2
First edition
2005-08-01

Tools for pressing — Ball-lock
punches —
Part 2:
Ball-lock punches for heavy duty
Outillage de presse — Poinçons à bille —
Partie 2: Poinçons à bille pour tôles épaisses




Reference number
ISO 10071-2:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 10071-2:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 10071-2:2005(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Dimensions. 1
4.1 Basic dimensions — Ball in locking position . 1
4.2 Perforating punches. 3
4.3 Pilots — Types C and D. 6
4.4 Punches with ejector. 7
5 Material and hardness. 10
6 Designation . 10
Bibliography . 11

© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 10071-2:2005(E)

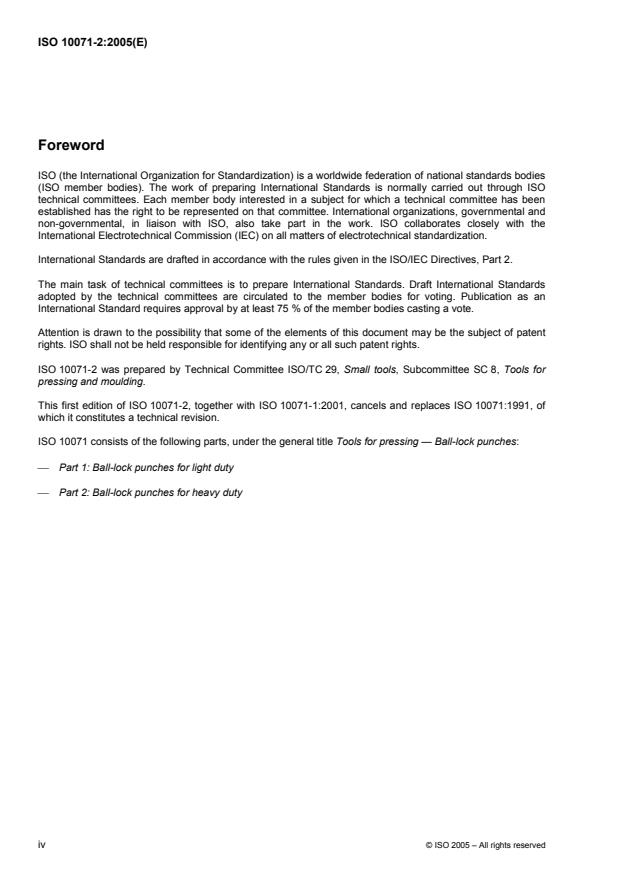

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10071-2 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 8, Tools for
pressing and moulding.
This first edition of ISO 10071-2, together with ISO 10071-1:2001, cancels and replaces ISO 10071:1991, of
which it constitutes a technical revision.
ISO 10071 consists of the following parts, under the general title Tools for pressing — Ball-lock punches:
⎯ Part 1: Ball-lock punches for light duty
⎯ Part 2: Ball-lock punches for heavy duty

iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10071-2:2005(E)

Tools for pressing — Ball-lock punches —
Part 2:
Ball-lock punches for heavy duty
1 Scope
This part of ISO 10071 specifies interchangeability dimensions and tolerances, in millimetres, for ball-lock
punches for heavy duty.
It is applicable to ball-lock punches with shank diameter sizes from 10 mm up to including 40 mm, in round,
square, rectangular and oblong shapes, for punching holes in steel sheets or other materials the thickness of
which is less than 8 mm.
This part of ISO 10071 also gives examples related to materials and hardness, and specifies the designation
of ball-lock punches for heavy duty.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 2768-1:1989, General tolerances — Part 1: Tolerances for linear and angular dimensions without
individual tolerance indications
ISO 8695:1987, Tools for pressing — Punches — Nomenclature and terminology
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8695 apply.
4 Dimensions
4.1 Basic dimensions — Ball in locking position
See Figure 1 and Table 1.
© ISO 2005 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 10071-2:2005(E)
General tolerance: ISO 2768-m

a
Ball seat relief: type and dimensions at manufacturer's discretion.
b
Alternative ball seat relief types (band type, swipe type).
c
Ball seat.
d
Two-point contact.
Figure 1
Table 1
Ball diameter
D d e f
1
+ 0,2 0
g5

0 − 0,1
10 10 11,4 8,6
13 12 12,3 10,2
16 12 12,3 10,2
20 12 12,3 10,2
25 12 12,3 10,2
32 12 12,3 10,2
40 12 12,3 10,2
2 © ISO 2005 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 10071-2:2005(E)
4.2 Perforating punches
4.2.1 Punches with straight shank — Type A
See Figure 2 a
...

NORME ISO
INTERNATIONALE 10071-2
Première édition
2005-08-01


Outillage de presse — Poinçons à bille —
Partie 2:
Poinçons à bille pour tôles épaisses
Tools for pressing — Ball-lock punches —
Part 2: Ball-lock punches for heavy duty




Numéro de référence
ISO 10071-2:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 10071-2:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 10071-2:2005(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Dimensions. 1
4.1 Dimensions de base — Bille en position de blocage. 1
4.2 Poinçons de découpe. 3
4.3 Poinçons pilotes — Types C et D. 6
4.4 Poinçons à éjecteur. 7
5 Matériaux et dureté correspondante. 10
6 Désignation . 10
Bibliographie . 11

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 10071-2:2005(F)

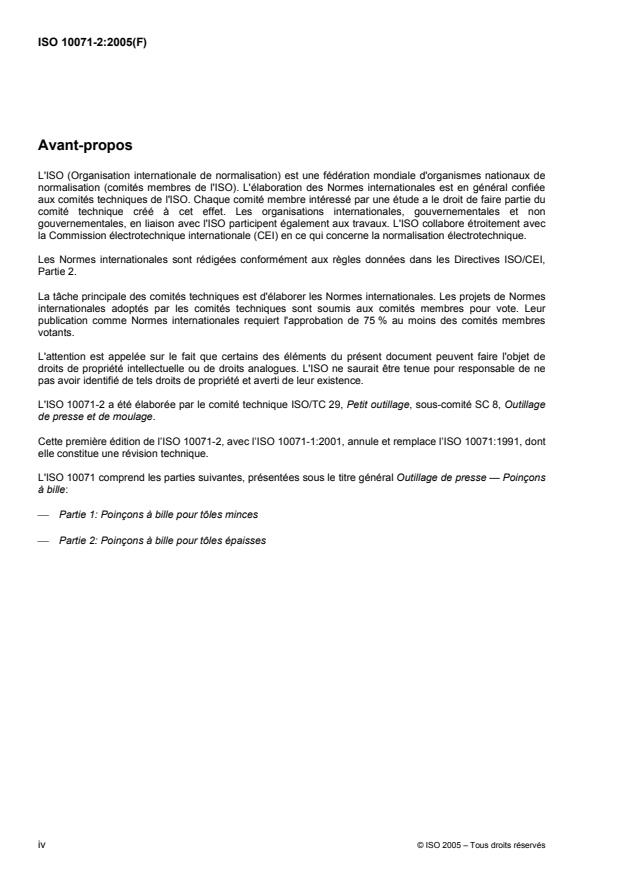

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10071-2 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8, Outillage
de presse et de moulage.
Cette première édition de l’ISO 10071-2, avec l’ISO 10071-1:2001, annule et remplace l’ISO 10071:1991, dont
elle constitue une révision technique.
L'ISO 10071 comprend les parties suivantes, présentées sous le titre général Outillage de presse — Poinçons
à bille:
⎯ Partie 1: Poinçons à bille pour tôles minces
⎯ Partie 2: Poinçons à bille pour tôles épaisses

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10071-2:2005(F)

Outillage de presse — Poinçons à bille —
Partie 2:
Poinçons à bille pour tôles épaisses
1 Domaine d'application
La présente partie de l’ISO 10071 spécifie les dimensions d'interchangeabilité et les tolérances, en millimètres,
des poinçons à bille pour tôles épaisses.
Elle s'applique aux poinçons à bille de diamètre de corps de 10 mm à 40 mm inclus, de formes ronde, carrée,
rectangulaire et oblongue pour la perforation de trous dans des tôles d'acier ou dans d'autres matériaux
d'épaisseur inférieure à 8 mm.
La présente partie de l’ISO 10071 donne à titre d'exemple des indications relatives aux matériaux et à la
dureté et spécifie la désignation des poinçons à bille pour tôles épaisses.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 2768-1:1989, Tolérances générales — Partie 1: Tolérances pour dimensions linéaires et angulaires non
affectées de tolérances individuelles
ISO 8695, Outillage de presse — Poinçons — Nomenclature et terminologie
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 8695 s'appliquent.
4 Dimensions
4.1 Dimensions de base — Bille en position de blocage
Voir la Figure 1 et le Tableau 1.
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 10071-2:2005(F)
Tolérance générale: ISO 2768-m

a
Dégagement du siège de la bille: type et dimensions à la discrétion du fabricant.
b
Variante de dégagement du siège de la bille.
c
Siège de la bille.
d
Contact en deux points.
Figure 1
Tableau 1
Diamètre de la bille
D d e f
1
+ 0,2 0
g5

0 − 0,1
10 10 11,4 8,6
13 12 12,3 10,2
16 12 12,3 10,2
20 12 12,3 10,2
25 12 12,3 10,2
32 12 12,3 10,2
40 12 12,3 10,2
2 © ISO 2005 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 10071-2:2005(F)
4.2 Poinçons de découpe
4.2.1 Poinçons à corps droit — Type A
Voir
...
