ISO 15917:2012
(Main)Solid ball-nosed end mills with cylindrical shanks, made of carbide and ceramic materials
Solid ball-nosed end mills with cylindrical shanks, made of carbide and ceramic materials
ISO 15917:2012 specifies types and dimensions of solid ball-nosed end mills with cylindrical shanks made of carbide and ceramic materials according to ISO 513.
Fraises hémisphériques deux tailles monobloc à queue cylindrique, en carbures métalliques et en céramique
L'ISO 15917:2012 spécifie les types et les dimensions des fraises hémisphériques deux tailles monobloc, à queue cylindrique, en carbures métalliques et en céramique conformes à l'ISO 513.
General Information
Relations
Buy Standard
Standards Content (Sample)

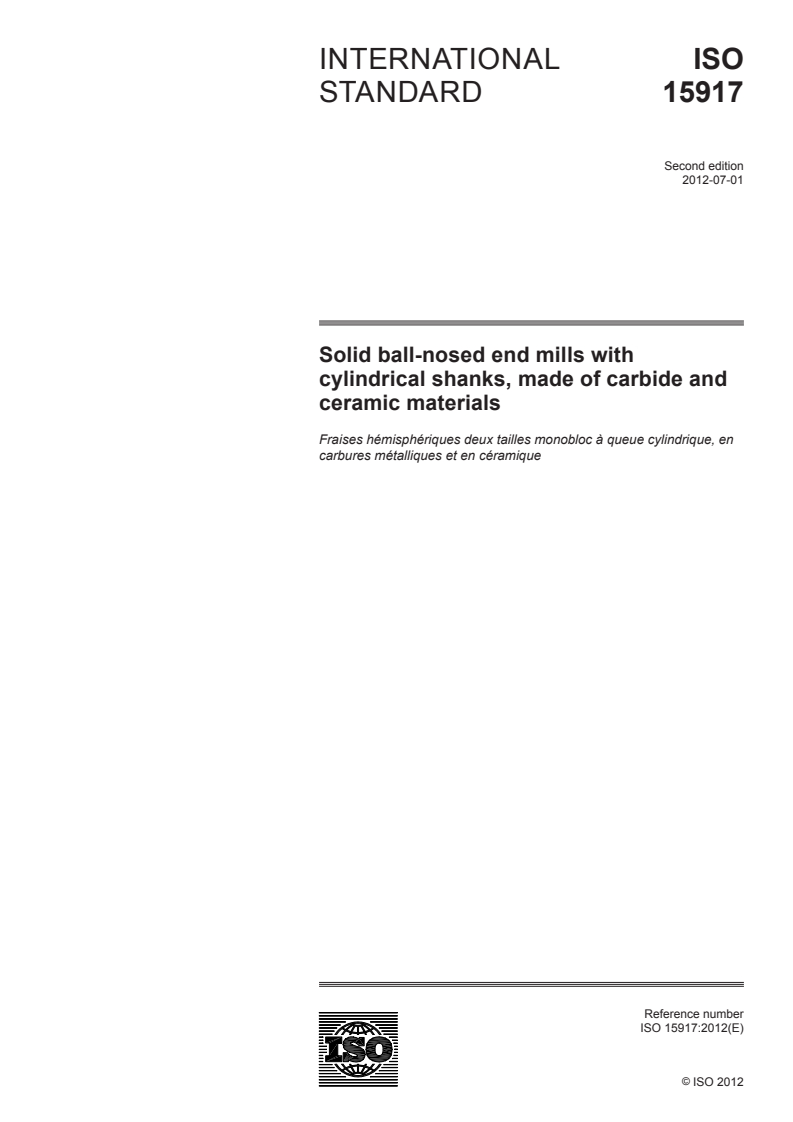

INTERNATIONAL ISO
STANDARD 15917
Second edition
2012-07-01
Solid ball-nosed end mills with
cylindrical shanks, made of carbide and
ceramic materials
Fraises hémisphériques deux tailles monobloc à queue cylindrique, en
carbures métalliques et en céramique
Reference number
ISO 15917:2012(E)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 15917:2012(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15917:2012(E)

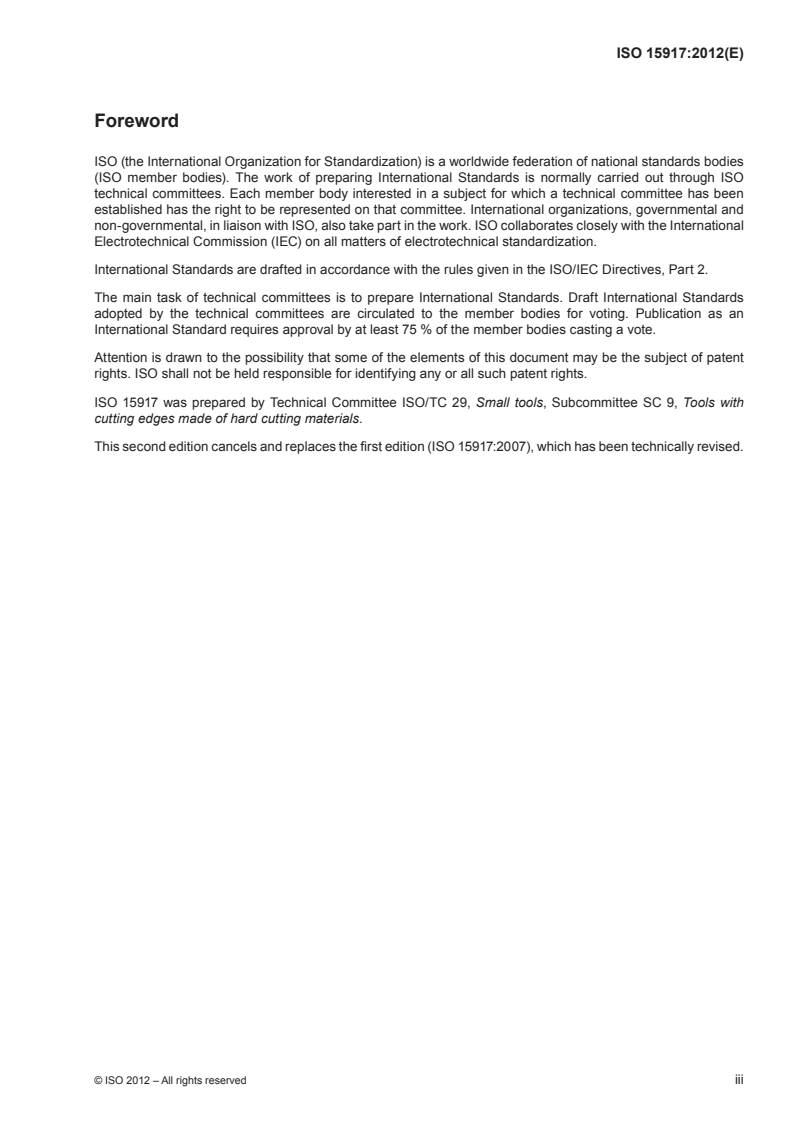

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15917 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
cutting edges made of hard cutting materials.
This second edition cancels and replaces the first edition (ISO 15917:2007), which has been technically revised.
© ISO 2012 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 15917:2012(E)
Solid ball-nosed end mills with cylindrical shanks, made of
carbide and ceramic materials
1 Scope
This International Standard specifies types and dimensions of solid ball-nosed end mills with cylindrical shanks
made of carbide and ceramic materials according to ISO 513.
NOTE The symbols for dimensions shown in figures in the tables of this International Standard and the corresponding
preferred symbols of properties defined in the ISO 13399 series are shown in Table A.1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 286-2, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts
3 Types of solid ball-nosed end mills
Solid ball-nosed end mills are divided into the following two types:
— type 1: solid ball-nosed end mills, short according to Figure 1 and Table 1;
— type 2: solid ball-nosed end mills, long according to Figure 2 and Table 2.
NOTE Both types of ball-nosed end mills can be designed with or without recess. The dimension of the recess is
shown as the neck diameter (diameter of recess), d , in Figure 1 and Figure 2.
3
4 Dimensions
Figure 1 — Type 1 — Ball-nosed end mills, short
© ISO 2012 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 15917:2012(E)
Table 1 — Type 1 — Ball-nosed end mills, short
Dimensions in millimetres
Cutting Length Useable Diameter Overall Shank
Radius
diameter of cut length of recess length diameter
b b a d c
d r = d /2 l l d l d
1 1 1,min 2,min 3 3 2
+2
h6
0
0,2 0,2 0,4
0,3 0,3 0,6
0,4 0,4 0,8
38,0 3,0
0,5 0,5 1,0
0,6 0,6 1,2
0,8 0,8 1,6
1,0 1,0 2,0
1,2 1,2 2,4
1,4 1,4 2,8
43,0 4,0
1,5 1,5 3,0
1,6 1,6 3,2
1,8 1,8 3,6
2,0 2,0 4,0
2,5 2,5 5,0
3,0 3,0 6,0
3,5 3,5 7,0
(Blank (Blank
column) column)
4,0 4,0 8,0 57,0 6,0
4,5 4,5 9,0
5,0 5,0 10,0
5,5 5,5 11,0
6,0 6,0 12,0
7,0 7,0 14,0
63,0 8,0
8,0 8,0 16,0
9,0 9,0 18,0
72,0 10,0
10,0 10,0 20,0
11,0 11,0 22,0
12,0
12,0 12,0 24,0
83,0
13,0 13,0 26,0
14,0
14,0 14,0 28,0
16,0 16,0 32,0 16,0
92,0
18,0 18,0 36,0 18,
...

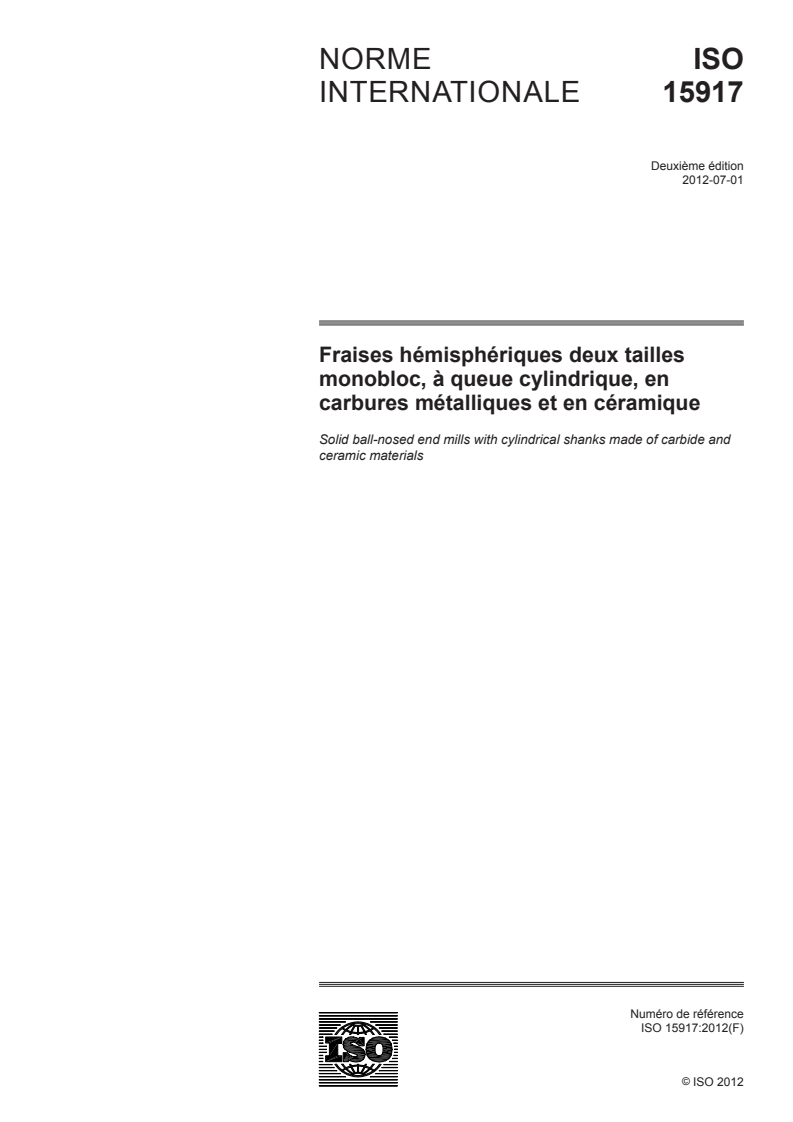

NORME ISO
INTERNATIONALE 15917
Deuxième édition
2012-07-01
Fraises hémisphériques deux tailles
monobloc, à queue cylindrique, en
carbures métalliques et en céramique
Solid ball-nosed end mills with cylindrical shanks made of carbide and
ceramic materials
Numéro de référence
ISO 15917:2012(F)
©
ISO 2012
---------------------- Page: 1 ----------------------
ISO 15917:2012(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord écrit
de l’ISO à l’adresse ci-après ou du comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2012 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 15917:2012(F)

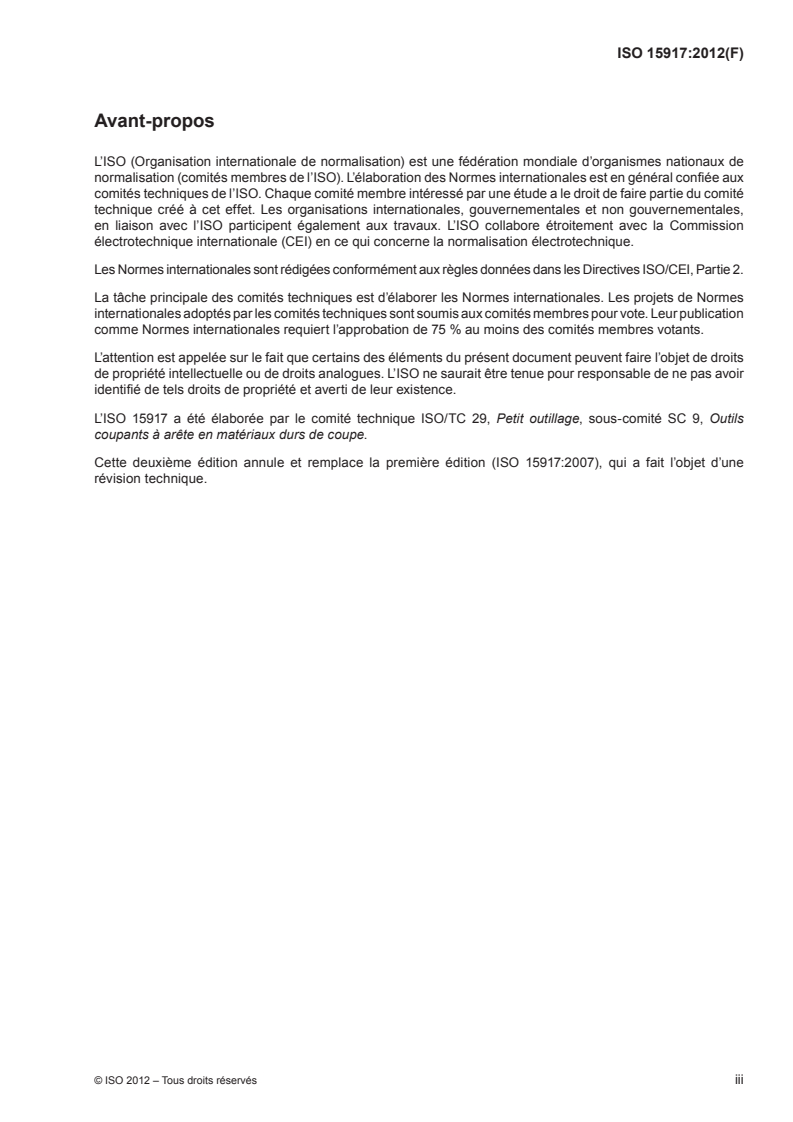

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux de
normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins des comités membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de droits
de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L’ISO 15917 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 9, Outils
coupants à arête en matériaux durs de coupe.
Cette deuxième édition annule et remplace la première édition (ISO 15917:2007), qui a fait l’objet d’une
révision technique.
© ISO 2012 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 15917:2012(F)
Fraises hémisphériques deux tailles monobloc, à queue
cylindrique, en carbures métalliques et en céramique
1 Domaine d’application
La présente Norme internationale spécifie les types et les dimensions des fraises hémisphériques deux tailles
monobloc, à queue cylindrique, en carbures métalliques et en céramique conformes à l’ISO 513.
NOTE Les symboles des dimensions indiqués sur les figures et dans les tableaux de la présente Norme internationale, ainsi
que les symboles correspondants préférés des propriétés définies dans la série ISO 13399 sont indiqués dans le Tableau A.1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 286-2, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 2: Tableaux des classes de tolérance normalisées et des écarts limites des
alésages et des arbres
3 Types de fraises hémisphériques deux tailles monobloc
Les fraises hémisphériques deux tailles monobloc sont divisées en deux types:
— type 1: fraises hémisphériques deux tailles monobloc, courtes, conformément à la Figure 1 et au Tableau 1;
— type 2: fraises hémisphériques deux tailles monobloc, longues, conformément à la Figure 2 et au Tableau 2.
NOTE Les deux types de fraises hémisphériques deux tailles monobloc peuvent être conçus avec ou sans gorge.
Les dimensions de la gorge sont montrées comme le diamètre de la gorge de dégagement (diamètre de la gorge), d , à la
3
Figure 1 et à la Figure 2.
4 Dimensions
Figure 1 — Type 1 — Fraises hémisphériques deux tailles, courte
© ISO 2012 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 15917:2012(F)
Tableau 1 — Type 1 — Fraises hémisphériques deux tailles, courte
Dimensions en millimètres
Diamètre Longueur Longueur Diamètre Longueur Diamètre
Rayon
de coupe de coupe utile de la gorge totale de queue
b b a d c
...
