ISO 22418:2020
(Main)Intelligent transport systems — Fast service announcement protocol (FSAP) for general purposes in ITS
Intelligent transport systems — Fast service announcement protocol (FSAP) for general purposes in ITS
This document specifies the fast service announcement protocol (FSAP) for general purposes in ITS. It references and supports all features of ISO/TS 16460, especially supporting the service response message (SRM) and related features in addition to the service announcement message (SAM), which enables only very basic features. FSAP supports locally advertised ITS services uniquely identified by an ITS application identifier (ITS-AID). This document specifies message formats and related basic protocol procedures by reference to ISO/TS 16460, and further related protocol requirements for operation of FSAP in the context of an ITS station specified in ISO 21217. This document illustrates its relations to service announcement protocols specified by ETSI TC ITS and IEEE.
Systèmes de transport intelligents — Protocole d’annonce de service rapide (FSAP)
Le présent document décrit le "protocole d'annonce de service rapide " (FSAP.), à des fins générales dans ITS. Il fait référence et prend en charge toutes les caractéristiques de la norme ISO/TS 16460, en particulier le message de réponse de service (SRM) et ses caractéristiques relatives en plus des messages d'annonce de service (SAM), qui permettent uniquement des fonctions très élémentaires. Le protocole FSAP est mis en place, en soutien aux services ITS proposés par avertissement au niveau local et identifiés de manière unique par un identificateur d'application ITS (ITS-AID). Ce document spécifie les formats des messages et les procédures de protocole de base liées conformément à l'ISO/TS 16460, ainsi que d'autres exigences de protocole connexes pour l'exploitation du FSAP dans le contexte d'une station ITS présentée par l'ISO 21217. Ce document illustre ses relations avec les protocoles d'annonce de service spécifiés par l'ETSI TC ITS et l'IEEE.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 22418
Second edition
2020-05
Intelligent transport systems — Fast
service announcement protocol
(FSAP) for general purposes in ITS
Systèmes de transport intelligents — Protocole d’annonce de service
rapide (FSAP)
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

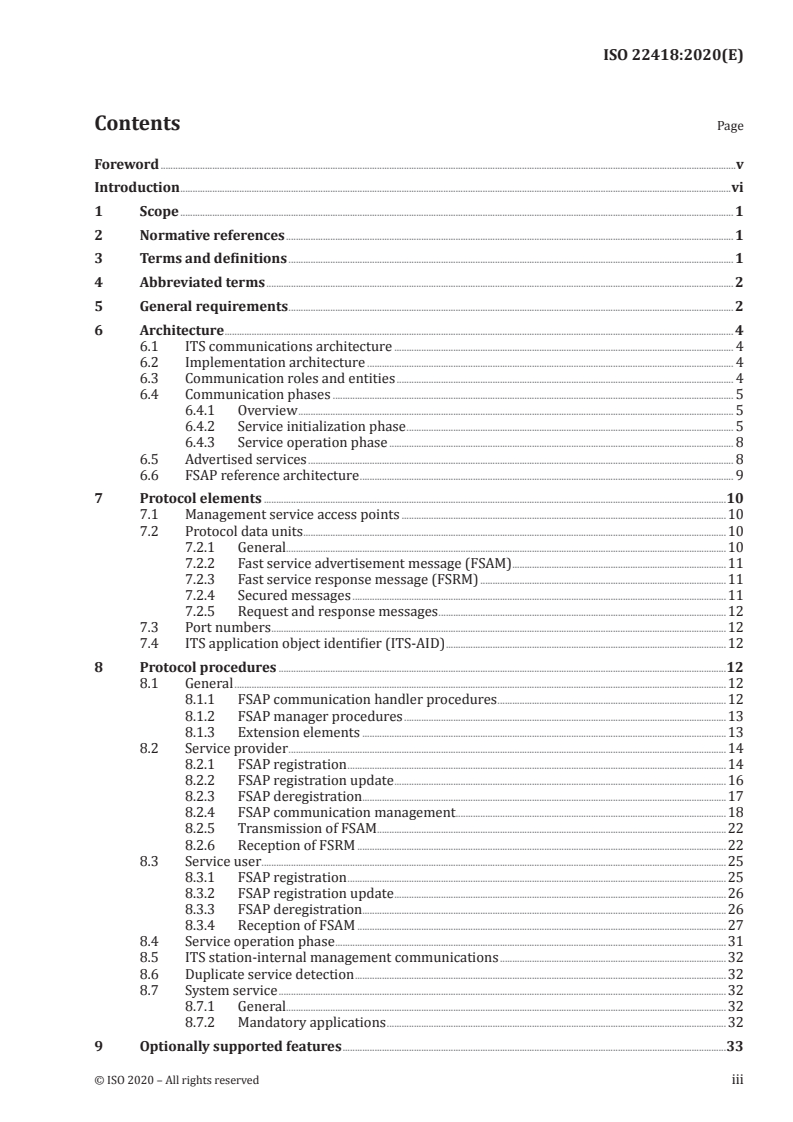

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Abbreviated terms . 2
5 General requirements . 2
6 Architecture . 4
6.1 ITS communications architecture . 4
6.2 Implementation architecture . 4
6.3 Communication roles and entities . 4
6.4 Communication phases . 5
6.4.1 Overview . 5
6.4.2 Service initialization phase . 5
6.4.3 Service operation phase . 8
6.5 Advertised services . 8
6.6 FSAP reference architecture . 9
7 Protocol elements .10
7.1 Management service access points .10
7.2 Protocol data units .10
7.2.1 General.10
7.2.2 Fast service advertisement message (FSAM) .11
7.2.3 Fast service response message (FSRM) .11
7.2.4 Secured messages .11
7.2.5 Request and response messages .12
7.3 Port numbers .12
7.4 ITS application object identifier (ITS-AID) .12
8 Protocol procedures .12
8.1 General .12
8.1.1 FSAP communication handler procedures .12
8.1.2 FSAP manager procedures .13
8.1.3 Extension elements .13
8.2 Service provider .14
8.2.1 FSAP registration .14
8.2.2 FSAP registration update .16
8.2.3 FSAP deregistration . .17
8.2.4 FSAP communication management.18
8.2.5 Transmission of FSAM . . .22
8.2.6 Reception of FSRM .22
8.3 Service user .25
8.3.1 FSAP registration .25
8.3.2 FSAP registration update .26
8.3.3 FSAP deregistration . .26
8.3.4 Reception of FSAM .27
8.4 Service operation phase .31
8.5 ITS station-internal management communications .32
8.6 Duplicate service detection .32
8.7 System service .32
8.7.1 General.32
8.7.2 Mandatory applications .32
9 Optionally supported features .33
10 Conformance .33
11 Test methods .33
Annex A (normative) ASN.1 modules .34
Annex B (normative) Support of application requirements for communications.41
Annex C (normative) Support of path and flow management .43
Annex D (normative) Implementation conformance statement .44
Bibliography .55
iv © ISO 2020 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 204, Intelligent transport systems, in
collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/TC
278, Intelligent transport systems, in accordance with the Agreement on technical cooperation between
ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 22418:2018), which has been technically
revised. The main changes compared to the previous edition are as follows:
— this document has been editorially aligned with draft ETSI EN 302 890-1 in order to make these two
standards complement each other such that both can be published as European standards;
— one minor technical detail of the ASN.1 code related to a specific extension element was harmonized
with ETSI.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Introduction
Provisioning of ITS services at specific locations on the road network requires awareness of the
availability and the purpose of such services in order to allow a road network user to make decisions
on the potential consumption of such a service. Awareness of services can be achieved by pull and push
mechanisms. Whilst pull mechanisms are well understood and deployed for non-time-critical usage,
several use cases depend on a push mechanism. Whilst pull mechanisms require a-priori knowledge
of an intended service, push mechanisms support also "mandatory services" that may be locally and
dynamically applicable and defined by local policies rather than global regulations.
This document illustrates and specifies the features of the cooperative push mechanism "service
announcement" based on the internationally harmonized message formats specified in ISO/TS 16460,
and builds on any localized ITS-S communications protocol stack (ITS-SCPS), one of which is FNTP,
specified in ISO 29281-1, which builds on the ITS-M5 access technology specified in ISO 21215. It is to
be noted that the terms "service announcement" and "service advertisement" are used synonymously.
This document complements service announcement specifications at IEEE ("WAVE Service
Advertisement" [WSA] specified in IEEE 1609.3[TM]) and at ETSI ("Service Announcement Essential
Message" [SAEM] specified in draft ETSI EN 302 890-1):
— The WSA requires normatively only a subset of the functionality specified in ISO/TS 16460. WAVE is
designed for the IEEE 802.11(TM) OCB localized communications access technology operated in the
5,9 GHz frequency bands allocated in the United States of America, also referred to as "US-DSRC".
— The SAEM, also using the message formats specified in ISO/TS 16460, is tailored in support of a
limited ITS service domain identified in ETSI as "Basic Set of Applications", using only a small sub-
set of functionality specified in ISO/TS 16460 and in this document. So far, ETSI requires usage of
the ITS-S communication protocol stack constituted by ITS-G5, GeoNetworking, the Basic Transport
Protocol and the common ETSI message header.
Using the same ITS-SCPS for transmission of the service announcement message (SAM) and the same
limited subset of service announcement functionality, FSAP, WSA, and SAEM are binary compatible
with respect to the shared service announcement features.
Understanding service advertisement and the related protocol specified in this document requires
understanding of ISO/TS 16460.
Requirements are specified in the following clauses of this document.
— Clause 5 specifies general requirements.
— Clause 6 presents a tutorial on architectural issues related to FSAP.
— Clause 7 specifies protocol elements of FSAP.
— Clause 8 specifies protocol procedures of FSAP.
— Clause 10 specifies conformance declaration.
— Clause 11 specifies test methods.
— Annex A specifies the ASN.1 module for FSAP.
— Annex B specifies details of the optional support of presenting communication requirements of
FSAP to the ITS station management in conformance with ISO 17423.
— Annex C specifies details of the optional support of path and flow management for FSAP in
conformance with ISO 24102-6.
— Annex D presents the implementation conformance statement proforma.
vi © ISO 2020 – All rights reserved
INTERNATIONAL STANDARD ISO 22418:2020(E)
Intelligent transport systems — Fast service
announcement protocol (FSAP) for general purposes in ITS
1 Scope
This document specifies the fast service announcement protocol (FSAP) for general purposes in ITS.
It references and supports all features of ISO/TS 16460, especially supporting the service response
message (SRM) and related features in addition to the service announcement message (SAM), which
enables only very basic features.
FSAP supports locally advertised ITS services uniquely identified by an ITS application identifier
(ITS-AID).
This document specifies message formats and related basic protocol procedures by reference to
ISO/TS 16460, and further related protocol requirements for operation of FSAP in the context of an ITS
station specified in ISO 21217.
This document illustrates its relations to service announcement protocols specified by ETSI TC ITS
and IEEE.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO/IEC 8825-2, Information technology — ASN.1 encoding rules: Specification of Packed Encoding Rules
(PER) — Part 2
ISO/IEC 8825-7, Information technology — ASN.1 encoding rules — Part 7: Specification of Octet Encoding
Rules (OER)
ISO/TS 16460, Intelligent transport systems — Communications access for land mobiles (CALM) —
Communication protocol messages for global usage
ISO 17419, Intelligent transport systems — Cooperative systems — Globally unique identification
ISO 17423, Intelligent transport systems — Cooperative systems — Application requirements and objectives
ISO 21217, Intelligent transport systems — Communications access for land mobiles (CALM) — Architecture
ISO 29281-1, Intelligent transport systems — Localized communications — Part 1: Fast networking &
transport layer protocol (FNTP)
ISO 24102-3, Intelligent transport systems — ITS station management — Part 3: Service access points
ISO 24102-4, Intelligent transport systems — ITS station management — Part 4: Station-internal
management communications
ISO 24102-6, Intelligent transport systems — Communications access for land mobiles (CALM) — ITS
station management — Part 6: Path and flow management
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 21217 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Abbreviated terms
APDU application protocol data unit
FSAM fast service advertisement message
FSAP fast service announcement protocol
FSRM fast service response message
ITS-AID ITS application identifier
ITS-SAPID ITS-S application process identifier
ITS-SCPS ITS station communication protocol stack
REQN request message PDU, no response message PDU expected
REQW request message PDU, response message PDU expected
RES response message PDU, acknowledging a REQW
SAEM service announcement essential message
SAM service announcement message
SRM service response message
S-FSAM secured FSAM
S-FSRM secured FSRM
SrvIniP service initialization phase
SrvOpP service operation phase
5 General requirements
The normative part of the specification of the service advertisement messages in ISO/TS 16460 is a
normative part of this document.
The FSAP specified in this document shall be identified in FSAP APDUs by the version number three.
APDUs specified in this document are the FSAM and the FSRM.
The messages for FSAM and FSRM shall be encapsulated by a security frame, resulting in a S-FSAM and
a S-FSRM.
Fragmented transmission of FSRMs and FSAMs is prohibited. Thus, the maximum size of S-FSAMs and
S-FSRMs is limited by the capabilities of the protocol stack used for transmission.
FSAP is identified at the ITS-S networking and transport layer by:
— the well-known registered ITS port number (ITS-PN) PORT_SAM = 1 = 0x00.01, identifying the FSAP
port that is receiving groupcasted S-FSAMs, and
2 © ISO 2020 – All rights reserved
— dynamically assigned ITS-PNs:
— PORT_DYN_FSAM identifying the FSAP port that is receiving unicast S-FSAMs. The dynamic
assignment is done in the ITS-SU that is transmitting S-FSRMs;
— PORT_DYN_FSRM identifying the FSAP port that is receiving unicast S-FSRMs. The dynamic
assignment is done in the ITS-SU that is transmitting S-FSAMs;
as illustrated in Table 1; see also 7.3 on ITS port numbers.
Table 1 — FSAP ITS port numbers
Direction Source ITS-PN Destination ITS-PN MAC mode
From service PORT_DYN_FSRM PORT_SAM Groupcast
advertiser to (broadcast or multicast)
service user
PORT_DYN_FSAM Unicast
From service user PORT_SAM PORT_DYN_FSRM
to service
PORT_DYN_FSAM
advertiser
NOTE Procedures on how to perform multicast transmission of S-FSAMs are not specified in this document.
Unicast transmissions of S-FSRMs and S-FSAMs may be repeated, e.g. after timeout for a respective
acknowledgement, as defined by implementation.
Further on the FSAP is identified by:
— the ITS-AID 2.113.664; see also 7.4. The p-encoded (ASN.1 unaligned packed encoding rules)
presentation of this number of ASN.1 type ITSaid specified in ISO 17419 is 0pE0.00.00.00, i.e. fits
into a four octet field.
An implementation supporting path and flow management shall conform to ISO 24102-6.
An implementation for a distributed ITS-SU, i.e. an ITS-SU consisting of several ITS-SCUs interconnected
with an ITS station-internal network, shall conform to ISO 24102-4.
As
— identical message formats for service advertisement are used in IEEE 1609.3(TM) (WAVE SAM) and
ETSI TS 102 890 (SAEM), and
— the features specifications in IEEE 1609.3(TM) and ETSI TS 102 890 are sub-sets of the specification
in this document,
an implementation of FSAP optionally may support the service advertisement from IEEE WAVE devices
and the service announcement from ETSI ITS stations by considering the following:
— WSM support
1) The only supported access technology is IEEE 802.11(TM) OCB mode specified in IEEE
802.11(TM) (ISO 21215 with US frequency allocation and WAVE-specific details).
2) The only networking & transport layer protocol supported is the WAVE Short Message protocol
(WSMP) specified in IEEE 1609.3(TM), which uses the same message format as FNTP with
TPID-FS zero (ISO 29281-1).
3) Port numbers are not used. Instead, the service advertisement message SAM is identified by
the value 135 of ITS-AID, used as a transport layer destination address in WSMP (i.e. in FNTP
with TPID-FS zero [ISO 29281-1]).
4) The WAVE SAM is identical to FSAM.
5) S-FSAM (Security encapsulated FSAM) uses the same format and encoding as WAVE does.
WAVE security is specified in IEEE 1609.2(TM).
6) FSRM and other features, e.g. mandatory applications and private service channels, are not
supported.
— SAEM support
1) The only supported access technology is IEEE 802.11(TM) OCB mode (ISO 21215 with EU
frequency allocation and ETSI-specific details), referred to as ITS-G5.
2) The only networking & transport layer protocol currently supported is ETSI GeoNetworking/
ETSI Basic Transport Protocol.
3) The SAEM is identified by the BTP port number for SAM specified in ETSI TS 103 248.
4) The SAEM is SAEM preceded by the ETSI common message header.
5) Security encapsulation is not specified.
6) FSRM and other features, e.g. mandatory applications and private service channels, are not
supported.
Details of support of application requirements for communications, if supported in an implementation,
shall be as specified in Annex B. Details of path and flow management, if supported in an implementation,
shall be as specified in Annex C.
6 Architecture
6.1 ITS communications architecture
The FSAP is designed as a functionality of the ITS station and communication architecture specified in
ISO 21217.
6.2 Implementation architecture
The FSAP specified in this document supports the implementation architectures introduced in
ISO 21217.
6.3 Communication roles and entities
The FSAP distinguishes the following roles identified in ISO/TS 16460:
a) Service advertiser:
— management of advertisement requests from service providers;
— transmission of FSAMs and reception of FSRMs.
b) Service provider:
— provision of ITS services.
c) Service user:
— reception of FSAMs and transmission of FSRMs;
— consumption of ITS services.
An ITS-SU may simultaneously or sequentially act as a service advertiser, service provider, and
service user.
4 © ISO 2020 – All rights reserved
This document does not explicitly consider the distinction of service advertiser ITS-SUs and service
provider ITS-SUs; for the purpose here, the two roles are assumed to be located in the same ITS-SU.
An instance of any kind of ITS station identified in ISO 21217 (roadside, vehicle, portable, centre) may
implement the FSAP.
6.4 Communication phases
6.4.1 Overview
In order to allow an ITS-SU to offer an ITS service to another ITS-SU by means of an application session,
a service initialization phase (SrvIniP) is performed by the FSAP, where the SrvIniP is based on localized
communication, e.g. applying the FNTP networking & transport layer protocol specified in ISO 29281-1.
After initialization, the application session is performed during the service operation phase (SrvOpP),
where the SrvOpP may be based on either localized communication or networking, e.g. IPv6
communication, over any kind of access technology.
During SrvIniP, handover to another protocol stack, e.g. another access technology and IPv6, may be
demanded.
The real-time SrvIniP procedures are preferably implemented in an ITS-S router.
NOTE The specification of SrvOpP is outside the scope of this document.
6.4.2 Service initialization phase
The purpose of SrvIniP is to invite a peer ITS-SU by means of a fast service announcement message
(FSAM) to use an ITS service which is uniquely identified by an ITS-AID specified in ISO 17419; ITS-AID
points to an ITS application object.
NOTE 1 Usage of some allocated ITS-AID values are not always meaningful in FSAM.
Acceptance of such an invitation typically results in a session where the two peer ITS-S applications
exchange data. However, a session is not necessarily needed, i.e. the service may be provided completely
by the FSAM. Thus, FSAM provides also the means to periodically broadcast information from ITS
broadcast services.
Three operational options of SrvIniP are specified. The distinction was originally motivated by the two
ITS application objects:
a) ITS application class (ISO 15628 ), and
b) ITS application,
and was extended to allocate private communication channels to individual ITS station units (ITS-SUs).
Option a), originally designed for ITS application classes (DSRC-like SrvIniP, see ISO 15628), is illustrated
in Figure 1. FSAM is sent by a service advertiser ITS station to invite for a service initialization phase.
FSRM is sent by a service user ITS station to acknowledge FSAM. Successful SrvIniP is given by the first
successful REQW or REQN of the service provider.
NOTE 2 In ISO 15628, BST corresponds functionally to FSAM, and VST corresponds functionally to FSRM.
Figure 1 — ITS application session with FSRM
NOTE 3 The concept of application classes was introduced in ISO 15628. Distinction of classes was performed
with an identifier of ASN.1 type DSRCapplicationEntityID. The difference between an ITS application class and
an ITS application is that for an ITS application class several contexts exist. Each context itself can be referred to
as an ITS application.
During a SrvOpP:
— requests, either with or without an expected response, are typically sent by the service provider,
but may also be sent by the service user, and
— responses are typically sent by the service user, but may also be sent by the service provider,
dependent on the specification of the ITS application.
NOTE 4 Rules on which data are sent by a service provider or by a service user apply strictly for ISO 15628. In
general, for ITS there are no such rules.
NOTE 5 As specified in ISO 21217, the service user and service client instances of an ITS application are
referred to as ITS-S application processes; ITS-S application processes residing in the "Applications" entity are
referred to as ITS-S applications.
[3]
Option b), originally designed for ITS applications (WAVE-like SrvIniP) , is illustrated in Figure 2.
FSAM is sent by a service advertiser to perform service initialization. Successful SrvIniP is given by the
first successful REQW or REQN of the service user.
6 © ISO 2020 – All rights reserved
Figure 2 — ITS application session without FSRM
During a SrvOpP:
— requests, either with or without an expected response, are typically sent by the service user, but
may also be sent by the service provider, and
— responses are typically sent by the service provider, but may also be sent by the service user,
dependent on the specification of the ITS application.
NOTE 6 In general for ITS there is no such strict rule regarding which station type is sending which type of
message.
Option c) presents the situation when a service advertiser wants to allocate private communication
channels to service users. In this option, an additional handshake between the service advertiser and
the service user is needed prior to start of the SrvOpP. Option c) is applicable for ITS applications and
ITS application classes.
NOTE 7 "Private communication channel" does not necessarily mean that only a single service user station
operates on it. It is up to the service advertiser station to allocate a private communication channel to one or
several service user stations.
Figure 3 — ITS application session with privately allocated communication channel
6.4.3 Service operation phase
Management of reception and transmission of session messages, e.g.
— "Request with No response expected" (REQN),
— "Request With response expected" (REQW), and
— "Response to a request" (RES),
as illustrated in Figures 1, 2, and 3, is outside the scope of this document.
6.5 Advertised services
ITS services being advertised with FSAP are provided by ITS applications which are typically specified
with two complementary ITS-S application processes, e.g. one implementing the provider part, the
other implementing the user part; see ISO 21217.
An ITS application is uniquely identified by an ITS-AID specified in ISO 17419. The one or several
ITS-S application processes of such a single ITS application are distinguished by means of the ITS-S
application process identifier (ITS-SAPID) specified in ISO 17419. Thus, a specific ITS-S application
process is uniquely identified by the tuple {ITS-AID, ITS-SAPID}.
ITS-SAPIDs can also be used to distinguish different versions of the ITS-S application process.
8 © ISO 2020 – All rights reserved
In order to identify and execute the proper ITS-S application processes during the SrvOpP, two
approaches are identified:
a) management by FSAP;
b) management by the ITS application not using specific features of FSAP.
Approach a) defines an ITS application in general as an ITS application class, i.e. an ITS application with
different contexts (see ISO 17419). Thus, upon reception of an FSAM advertizing such an ITS application
class, the service user station first will reply with an FSRM presenting the supported ITS-SAPID values.
Based on this information, the service provider will select a suited ITS-S application process identified
by the ITS-SAPID, if possible, or will not be able to provide the service.
A possible procedure b) would be to use version numbers in the APDUs of the ITS-S application
processes, allowing a receiving entity to select the appropriate protocol.
6.6 FSAP reference architecture
The FSAP reference architecture is illustrated in Figure 4.
Figure 4 — FSAP reference architecture
The FSAP is specified by means of two functional entities located in the ITS station, see ISO 21217, i.e.
— "FSAP communication handler" located in the ITS-S facilities layer;
— "FSAP manager" located in the ITS-S management entity.
Security services in support of FSAP are located in the ITS-S security entity shown in Figure 4. Related
specifications, except very general ones in 7.2.4, are out of scope of this document.
Further support functionalities are:
— protocol stack selection, e.g. as specified in ISO 17423 and ISO 24102-6;
— station-internal management communications, e.g. as specified in ISO 24102-4.
NOTE Initial investigations are underway in ISO/TC 204 to provide the functionality of the FSAP
Communication Handler as part of an ITS station capability as defined in ISO/TS 17429.
7 Protocol elements
7.1 Management service access points
SAPs are functional descriptions which in many cases are not implemented as observable interfaces.
Thus, in general, SAPs are not testable. The requirements set up in this document with respect to SAPs
thus just mean the functional behaviour rather than a specific implementation. As far as related ASN.1
definitions are given, these become mandatory as soon as the defined elements become observable, e.g.
within PDUs for ITS station-internal management communications as specified in ISO 24102-4.
FSAP uses functionality of the MA-SAP, MF-SAP, and SF-SAP. This functionality is provided by means of
procedures with parameters presented in tables. Appropriate ASN.1 type definitions implementing this
functionality are specified.
7.2 Protocol data units
7.2.1 General
The format of FSAM shall be identical to the format of SAM as specified in ISO/TS 16460; it is presented
in Figure 5.
Figure 5 — General format of FSAM
The format of FSRM shall be identical to the format of SRM as specified in ISO/TS 16460; it is presented
in Figure 6.
Figure 6 — General format of FSRM
None of the features specified in ISO/TS 16460 are prohibited for FSAM or FSRM.
10 © ISO 2020 – All rights reserved
7.2.2 Fast service advertisement message (FSAM)
FSAM is of ASN.1 type Fsam as specified in A.2. It is identical to the service advertisement message SAM
of ASN.1 type Sam as specified in ISO/TS 16460.
7.2.3 Fast service response message (FSRM)
FSRM is of ASN.1 type Fsrm as specified in A.2. It is identical to the service response message SRM of
ASN.1 type Srm as specified in ISO/TS 16460.
7.2.4 Secured messages
The messages FSAM and FSRM shall be encapsulated by a security frame, resulting in a Secured FSAM
(S-FSAM) and a Secured FSRM (S-FSRM) as presented in Figure 7.
Figure 7 — Encapsulated FSAM and FSRM
Basic requirements are specified in ISO/TS 16460.
The "Secured message" in Figure 7 is specified with the following ASN.1 code, applying octet encoding
rules (OER) as specified in ISO/IEC 8825-7:
Smessage ::= SEQUENCE {
protocolVersion INTEGER (0.255), -- actual version value is three
content SmessageContent
}
SmessageContent ::= CHOICE {
unsecuredData OCTET STRING, -- contains unmodified FSAM or FSRM
signedData SignedData,
encryptedData EncryptedData,
...
}
Currently identified values of the "Security Option Selector" are:
— 0x80: Unsecured message.
The optional security header and security trailer are not present. The body contains the unmodified
FSAM or FSRM preceded by a length field indicating the number of octets contained in FSAM and
FSRM, respectively.
— 0x81: Signed message.
The optional security header and trailer are present. The body contains the unmodified FSAM or
FSRM preceded by a length field indicating the number of octets contained in FSAM and FSRM,
respectively.
— 0x82: Encrypted message.
The optional security header and trailer are present. The body contains encrypted data.
Different methods to sign or encrypt messages are possible. One approach is specified in
IEEE 1609.2(TM) with Smessage ::= Ieee1609Dot2Data.
FSAP uses the services of the ITS-S Security Entity for signing and encrypting messages.
Further security details are out of scope of this document.
7.2.5 Request and response messages
Request and response messages may be exchanged between peer ITS-S units within SrvOpP.
NOTE Details are outside the scope of this document.
7.3 Port numbers
FSAP uses an ITS-S network & transport layer protocol, where ITS port numbers (ITS-PNs) are used to
identify source and destination endpoints in an ITS station. ITS-PNs are of ASN.1 type PortNumber as
specified in ISO 17419 for FNTP.
Source and destination endpoints of ITS-S applications, i.e. peer instances of ITS applications,
advertised with FSAP are accessible either with static (well-known) port numbers, or with dynamically
assigned port numbers according to the rules of the ITS-S networking & transport layer protocol and
the protocol procedures specified in this document. The number range of dynamically assigned port
numbers PORT_DYN, and assigned values of static port numbers PORT_REG are identified in ISO 17419.
7.4 ITS application object identifier (ITS-AID)
ITS application objects are identified by means of an ITS application object identifier (ITS-AID), as
specified in ISO 17419. ITS-AID is of ASN.1 type ITSaid.
8 Protocol procedures
8.1 General
8.1.1 FSAP communication handler procedures
The FSAP communication handler located in the ITS-S facilities layer shown in Figure 4 performs the
following tasks:
— Cooperate with the FSAP manager located in the ITS-S management entity via the MF-SAP as
illustrated in Figure 1, using MF-Commands and MF-Requests as specified in ISO 24102-3 with
details specified in this document. The purposes are:
— Receive registering, updating and deregistering requests from the FSAP manager for FSAM
real-time groupcasting.
— Receive requests from the FSAP manager for sending FSAMs and FSRMs in unicast mode to
identified peer stations.
— Forward received FSAMs and FSRMs from peer stations to the FSAP manager and perform
appropriate procedures.
— Prepare necessary ITS-S networking & transport layer protocols for communication.
— Assemble and maintain FSAM PDUs and FSRM PDUs.
12 © ISO 2020 – All rights reserved
— Involve the FSAP security support located in the ITS-S security entity via the SF-SAP illustrated in
Figure 1, using SF-Commands and SF-Requests as specified in ISO 24102-3 with details specified in
other standards or specification documents, for:
— converting FSAM PDUs into S-FSAM PDUs, and FSRM PDUs into S-FSRM PDUs;
— converting S-FSAM PDUs into FSAM PDUs, and S-FSRM PDUs into FSRM PDUs.
— Request transmission of S-FSAM PDUs and S-FSRM PDUs via the proper lower communications
protocol stack accessible via the NF-SAP.
— Receive S-FSAM PDUs and S-FSRM PDUs from the proper lower communications protocol stack via
the NF-SAP.
Details are given by dedicated procedures specified in this document.
8.1.2 FSAP manager procedures
The FSAP manager located in the ITS-S management entity shown in Figure 4 performs the
following tasks:
— Cooperate with ITS-S application objects via the MA-SAP as illustrated in Figure 1, using MA-
Commands and MA-Requests as specified in ISO 24102-3.
— Register and deregister ITS-S application processes as service providers or service users and
maintain such registrations.
— Notify registered ITS-S application processes about events of the FSAP. Details depend on the
role as service provider or service user.
— Cooperate with the FSAP communication handler, see 8.1.1.
— Manage forwarding of FSAP related information between ITS-SCUs of the same ITS station applying
ITS station-internal management communications specified in ISO 24102-4, if applicable.
— Contribute to the management of selecting communication protocol stacks for ITS-S applications,
e.g. specified in ISO 24102-1, ISO 17423, ISO 24102-6.
Details are given by dedicated procedures specified in this document.
8.1.3 Extension elements
Processing of extension elements contained in FSAMs and FSRMs, if applicable, shall be as specified in
ISO/TS 16460 and in this document. Details of management of some extension elements specified in
ISO/TS 16460 may depend on implementations.
Applicable extension elements identified so far are:
a) SAM extensions listed in ISO/TS 16460:2016, Table 5;
— The extended channel info segment extension shall be supported by FSAP for implementations
(ITS-SUs) supporting hybrid communications.
NOTE 1 The extended channel info segment extension is not supported in IEEE 1609.3(TM).
b) Service info extensions listed in ISO/TS 16460:2016, Table 7;
— The SAM application data extension shall be supported by FSAP.
— The SrvOpP Protocol Stack extension of ASN.1 type SrvOpP-ProtocolStack specified in A.4 shall
be supported by FSAP for implementations (ITS-SUs) supporting hybrid communications. The
SrvOpP Protocol Stack extension, if present in the service info segment contained in a SAM of an
----------------------
...

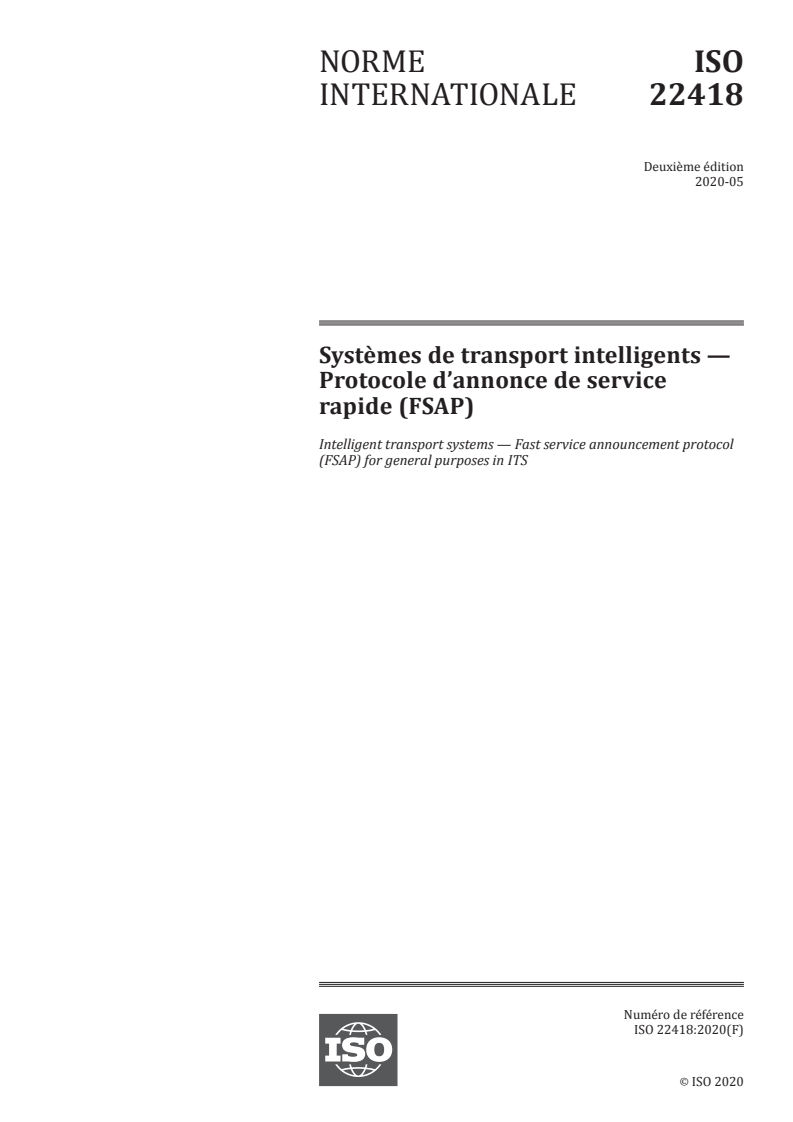

NORME ISO
INTERNATIONALE 22418
Deuxième édition
2020-05
Systèmes de transport intelligents —
Protocole d’annonce de service
rapide (FSAP)
Intelligent transport systems — Fast service announcement protocol
(FSAP) for general purposes in ITS
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

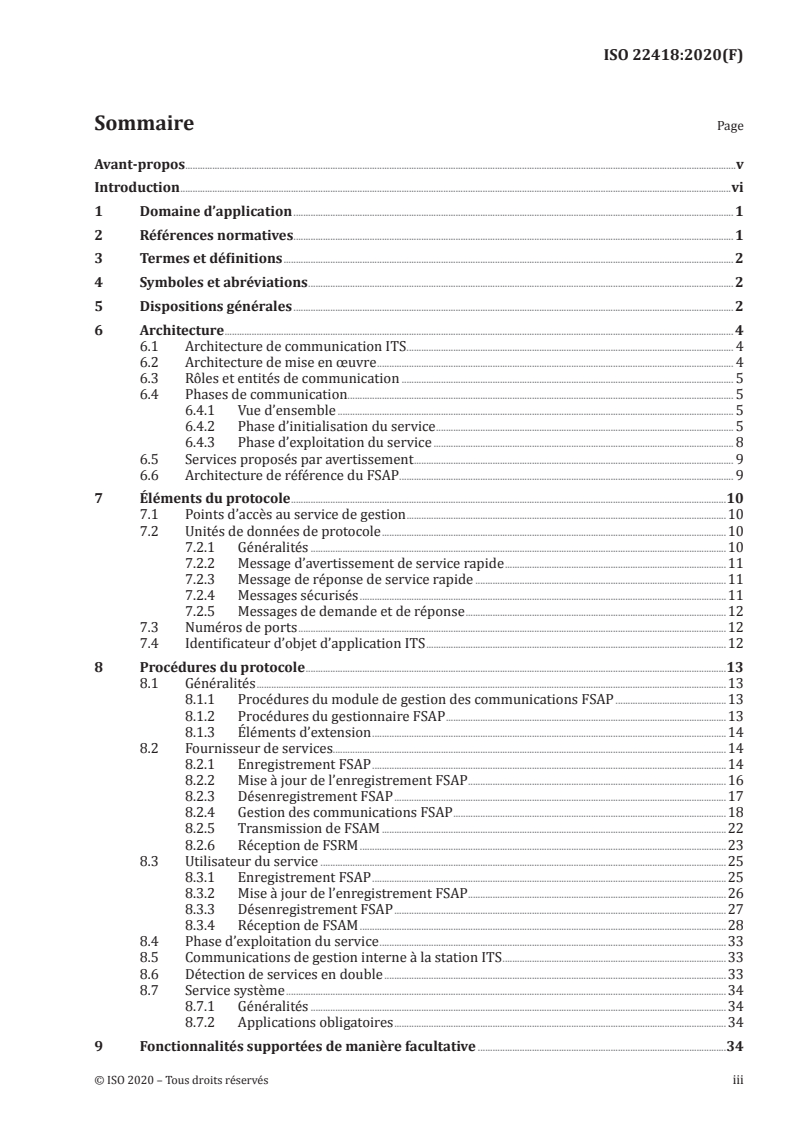

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et abréviations . 2
5 Dispositions générales . 2
6 Architecture . 4
6.1 Architecture de communication ITS . 4
6.2 Architecture de mise en œuvre . 4
6.3 Rôles et entités de communication . 5
6.4 Phases de communication . 5
6.4.1 Vue d’ensemble . 5
6.4.2 Phase d’initialisation du service . 5
6.4.3 Phase d’exploitation du service . 8
6.5 Services proposés par avertissement . 9
6.6 Architecture de référence du FSAP . 9
7 Éléments du protocole .10
7.1 Points d’accès au service de gestion .10
7.2 Unités de données de protocole .10
7.2.1 Généralités .10
7.2.2 Message d’avertissement de service rapide .11
7.2.3 Message de réponse de service rapide .11
7.2.4 Messages sécurisés .11
7.2.5 Messages de demande et de réponse .12
7.3 Numéros de ports .12
7.4 Identificateur d’objet d’application ITS .12
8 Procédures du protocole .13
8.1 Généralités .13
8.1.1 Procédures du module de gestion des communications FSAP .13
8.1.2 Procédures du gestionnaire FSAP .13
8.1.3 Éléments d’extension .14
8.2 Fournisseur de services.14
8.2.1 Enregistrement FSAP .14
8.2.2 Mise à jour de l’enregistrement FSAP .16
8.2.3 Désenregistrement FSAP .17
8.2.4 Gestion des communications FSAP .18
8.2.5 Transmission de FSAM .22
8.2.6 Réception de FSRM .23
8.3 Utilisateur du service .25
8.3.1 Enregistrement FSAP .25
8.3.2 Mise à jour de l’enregistrement FSAP .26
8.3.3 Désenregistrement FSAP .27
8.3.4 Réception de FSAM .28
8.4 Phase d’exploitation du service .33
8.5 Communications de gestion interne à la station ITS .33
8.6 Détection de services en double .33
8.7 Service système .34
8.7.1 Généralités .34
8.7.2 Applications obligatoires .34
9 Fonctionnalités supportées de manière facultative .34

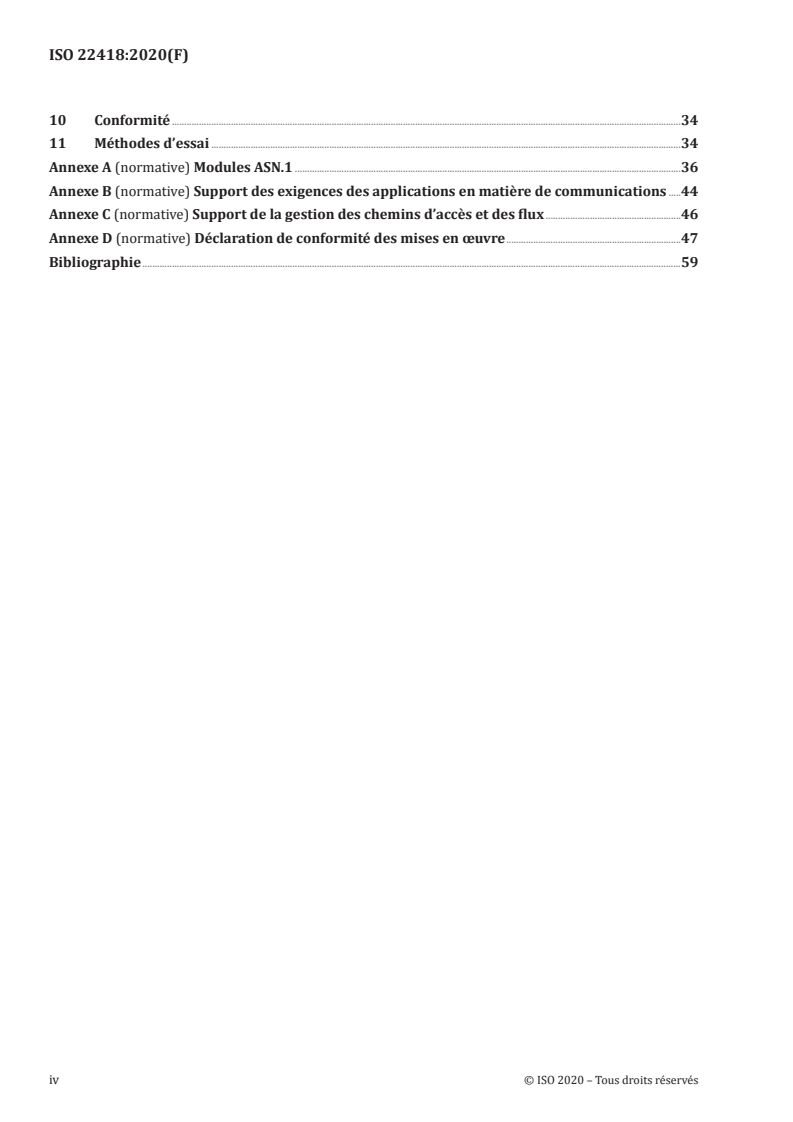

10 Conformité .34
11 Méthodes d’essai .34
Annexe A (normative) Modules ASN.1 .36
Annexe B (normative) Support des exigences des applications en matière de communications .44
Annexe C (normative) Support de la gestion des chemins d’accès et des flux .46
Annexe D (normative) Déclaration de conformité des mises en œuvre .47
Bibliographie .59
iv © ISO 2020 – Tous droits réservés
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 204, Systèmes de transport intelligents,
en collaboration avec le comité technique CEN/TC 278, Systèmes de transport intelligents, du Comité
européen de normalisation (CEN) conformément à l’Accord de coopération technique entre l’ISO et le
CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 22418:2018), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— ce document a été éditée conformément au projet ETSI EN 302 890-1 afin que ces deux normes se
complètent mutuellement et puissent être publiées comme normes européennes;
— un détail technique mineur du code ASN.1 relatif à un élément d'extension spécifique a été harmonisé
avec l'ETSI.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
Introduction
La fourniture de services ITS à des emplacements spécifiques du réseau routier impose de connaître la
disponibilité et la finalité de ces services afin de permettre à un usager du réseau routier de prendre
des décisions sur la consommation potentielle d'un tel service. Cette connaissance des services peut
être assurée par des mécanismes dits pull et push. Bien que les mécanismes pull soient bien compris et
déployés pour des usages non soumis à des contraintes temporelles strictes, plusieurs cas d’utilisation
dépendent d’un mécanisme push. Même si les mécanismes pull exigent la connaissance préalable d’un
service visé, les mécanismes push supportent également les «services obligatoires» pouvant être
applicables au niveau local et de manière dynamique, définis par les politiques locales plutôt que par
des réglementations globales.
Ce document illustre et spécifie les fonctionnalités du mécanisme push coopératif «annonce de service»
basé sur les formats de message harmonisé au niveau international défini par l’ISO/TS 16460, et se
basant sur toute pile de protocoles de communication ITS-S (ITS-SCPS) dont l'une est FNTP spécifié
dans ISO 29281-1 basé sur la technologie ITS-M5, spécifiée dans ISO 21215. Il est à noter que les termes
«annonce de service» et «avertissement de service» sont utilisés comme synonymes.
Ce document complète les spécifications d'annonce de service de l'IEEE («WAVE Service Advertisement»
(WSA) spécifiées dans IEEE 1609.3 et de l'ETSI (“Annonces essentielles de service pour les messages
d'interruption” (SAEM) spécifiées dans la norme provisoire ETSI EN 302 890-1):
La compréhension de l’avertissement de service et des protocoles connexes spécifiés dans le présent
document exige la compréhension de l’ISO/TS 16460.
— L'WSA n'exige, sur le plan normatif, qu'un sous-ensemble des fonctionnalités spécifiées dans la
norme ISO/TS 16460:2016. WAVE est conçu pour la technologie d'accès aux communications
localisées IEEE 802.11 OCB fonctionnant dans les bandes de fréquences de 5,9 GHz attribuées aux
États-Unis d'Amérique, également appelées «US-DSRC».
— Le SAEM, qui utilise également les formats de messages spécifiés dans la norme ISO/TS 16460,
est adapté pour prendre en charge un domaine de service ITS limité identifié dans ETSI comme
«ensemble de base des applications», en ne faisant usage que d'un petit sous-ensemble des
fonctionnalités spécifié dans ISO/TS 16460 et dans ce document. A ce stade, l'ETSI exige l'utilisation
de la pile de protocoles de communication ITS-S constituée par l'ITS-G5, le GeoNetworking, le Basic
protocol de transport et l'en-tête commun du message ETSI.
L'utilisation du même ITS-SCPS pour la transmission du message d'annonce de service et du même
sous-ensemble limité de fonctionnalités d'annonce de service, FSAP, WSA et SAEM sont compatibles
binairement en ce qui concerne les caractéristiques des services partagés de notifications.
La compréhension de toutes les publicités de service et du protocole associé spécifié dans ce document
nécessite une compréhension de la norme ISO/TS 16460.
Les exigences sont spécifiées dans les articles suivants du présent document.
— L’Article 5 spécifie les exigences générales.
— L’Article 6 présente un tutoriel sur les questions d’architecture liées au FSAP.
— L’Article 7 spécifie les éléments de protocole du FSAP.
— L’Article 8 spécifie les procédures de protocole du FSAP.
— L’Article 10 spécifie la déclaration de conformité.
— L’Article 11 spécifie les méthodes d’essai.
— L’Annexe A spécifie le module ASN.1 pour le FSAP.
vi © ISO 2020 – Tous droits réservés
— L’Annexe B spécifie les détails du support facultatif de la présentation des exigences de communication
du FSAP à la gestion des stations ITS conformément à l’ISO 17423.
— L’Annexe C spécifie les détails du support facultatif de la gestion des chemins d’accès et des flux pour
le FSAP conformément à l’ISO 24102-6.
— L’Annexe D présente le formulaire de déclaration de conformité des mises en œuvre.
NORME INTERNATIONALE ISO 22418:2020(F)
Systèmes de transport intelligents — Protocole d’annonce
de service rapide (FSAP)
1 Domaine d’application
Le présent document décrit le “protocole d’annonce de service rapide ” (FSAP.), à des fins générales
dans ITS. Il fait référence et prend en charge toutes les caractéristiques de la norme ISO/TS 16460,
en particulier le message de réponse de service (SRM) et ses caractéristiques relatives en plus des
messages d'annonce de service (SAM), qui permettent uniquement des fonctions très élémentaires.
Le protocole FSAP est mis en place, en soutien aux services ITS proposés par avertissement au niveau
local et identifiés de manière unique par un identificateur d’application ITS (ITS-AID).
Ce document spécifie les formats des messages et les procédures de protocole de base liées
conformément à l’ISO/TS 16460, ainsi que d’autres exigences de protocole connexes pour l’exploitation
du FSAP dans le contexte d’une station ITS présentée par l’ISO 21217.
Ce document illustre ses relations avec les protocoles d'annonce de service spécifiés par l'ETSI TC ITS
et l'IEEE.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO/IEC 8825-2, Technologies de l’information — Règles de codage ASN.1: Spécification des règles de
codage compact (PER) — Partie 2
ISO/IEC 8825-7, Technologies de l’information — Règles de codage ASN.1 — Partie 7: Spécification des
règles de codage des octets (OER)
ISO/TS 16460, Systèmes de transport intelligents — Accès aux communications des services mobiles
terrestres (CALM) — Messages de protocole de communication pour une utilisation globale
ISO 17419, Systèmes intelligents de transport — Systèmes coopératifs — Identification unique au
niveau global
ISO 17423, Systèmes de transport intelligents — Systèmes Coopératifs — Exigences et objectifs de
l'application
ISO 21217, Systèmes intelligents de transport — Accès aux communications des services mobiles terrestres
(CALM) — Architecture
ISO 29281-1, Systèmes intelligents de transport — Communications localisées — Partie 1: Réseautique
rapide et protocole de la couche transport
ISO 24102-3, Systèmes intelligents de transport — Gestion des stations ITS — Partie 3: Points d'accès
au service
ISO 24102-4, Systèmes intelligents de transport — Gestion des stations ITS — Partie 4: Communications de
gestion interne à la station
ISO 24102-6:, Systèmes intelligents de transport — Accès aux communications des services mobiles
terrestres (CALM) — Gestion des stations ITS — Partie 6: Titre manque
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de ISO 21217 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
4 Symboles et abréviations
APDU application protocol data unit, unité de données du protocole d'application
SAEM Service announcement essential message, Service d'annonce de message essentiel
FSAM Fast Service Advertisement Message, Message d’avertissement de service rapide
FSAP Fast Service Announcement Protocol, Protocole d’annonce de service rapide
FSRM Fast Service Response Message, Message de réponse de service rapide
ITS-AID ITS application identifier, Identifiant de la demande ITS
ITS-SAPID ITS-S application process identifier, Identificateur du processus de demande ITS-S
ITS-SCPS ITS station communication protocol stack, Protocole de communication de la station ITS
REQN PDU de message de demande, pas de PDU de message de réponse attendu
REQRES PDU de message de demande ou de réponse au REQW, REQN, RES défini
REQW PDU de message de demande, PDU de message de réponse attendu
RES PDU de message de réponse, confirmant un REQW
SAEM service announcement essential message, Message essentiel de l'annonce de ser-
vice SAEM
SAM service announcement message, Message d'annonce du service SAM
SRM service response message, Message de réponse du service SRM
S-FSAM Secured FSAM, FSAM sécurisé
S-FSRM Secured FSRM, FSRM sécurisé
SrvIniP Service Initialization Phase, Phase d’initialisation du service
SrvOpP Service Operation Phase, Phase d’exploitation du service
5 Dispositions générales
La partie normative de la spécification des «messages d’avertissement de service» de l’ISO/TS 16460
est une partie normative du présent document
Le FSAP spécifié dans le présent document doit être identifié dans les unités de données FSAP APDU
par le numéro de version «trois».
Les APDU spécifiées dans le présent document sont le FSAM et le FSRM.
2 © ISO 2020 – Tous droits réservés
Les messages FSAM et FSRM doivent être encapsulés par une trame de sécurité pour devenir un FSAM
sécurisé (S-FSAM) et un FSRM sécurisé (S-FSRM).
La transmission fragmentée de FSRM et de FSAM étant interdite, la taille maximale des S-FSAM et des
S-FSRM est limitée par les capacités de la pile de protocoles utilisée pour la transmission.
Le FSAP est identifié au niveau de la couche réseau et de transport ITS-S par
— le numéro de port ITS enregistré connu (ITS-PN) PORT_SAM = 1 = 0x00.01, identifiant le port FSAP
recevant des S-FSAM diffusés en groupcast, et
— des ITS-PN affectés dynamiquement:
— PORT_DYN_FSAM identifiant le port FSAP qui reçoit les S-FSAM diffusés en unicast. L’affectation
dynamique est effectuée dans l’ITS-SU qui transmet les S-FSRM;
— PORT_DYN_FSRM identifiant le port FSAP qui reçoit les S-FSRM diffusés en unicast. L’affectation
dynamique est effectuée dans l’ITS-SU qui transmet les S-FSAM;
Comme l’indique le Tableau 1; voir également le paragraphe 7.3 à propos des numéros de ports ITS.
Tableau 1 — Numéros de ports ITS du FSAP
Sens ITS-PN source ITS-PN de destination Mode MAC
De l’avertisseur du PORT_DYN_FSRM PORT_SAM Groupcast
service à l’utilisateur (broadcast ou multicast)
du service
PORT_DYN_FSAM Unicast
De l’utilisateur du PORT_SAM PORT_DYN_FSRM
service à l’avertisseur
PORT_DYN_FSAM
du service
NOTE Le présent document ne précise pas les modalités de réalisation d’une transmission multicast de
S-FSAM.
Les transmissions unicast de S-FSRM et de S-FSAM peuvent être répétées, par ex. après un délai
d’expiration («timeout») pour une confirmation respective, tel que le définit la mise en œuvre.
Le FSAP est ensuite identifié par:
— l’ITS AID 2.113.664; voir également le paragraphe 7.4. La présentation en codage p-encoding (règles
de codage compact non alignées ASN.1) de ce numéro de type ASN.1 ITSaid spécifié dans l’ISO 17419
est 0pE0.00.00.00, c’est-à-dire qu’elle peut être contenue dans un champ de quatre octets.
Une mise en œuvre supportant la gestion des chemins d’accès et des flux doit être conforme à
l’ISO 24102-6.
Une mise en œuvre d’ITS-SU distribuée, c’est-à-dire une ITS-SU comprenant plusieurs ITS-SCU
interconnectées avec le réseau interne d’une station ITS, doit être conforme à l’ISO 24102-4.
Sachant que
— des formats de messages identiques pour l’avertissement de services sont utilisés dans l’IEEE 1609.3
[16]
(SAM WAVE) et l’ETSI TS 102 890 (ESAM) et que
[2] [16]
— les spécifications de fonctionnalités contenues dans l’IEEE 1609.3 et l’ETSI TS 102 890 sont des
sous-ensembles de la spécification du présent document,
une mise en œuvre du FSAP peut éventuellement supporter l’avertissement de services provenant de
dispositifs WAVE selon l’IEEE et l’annonce de services provenant de stations ITS selon l’ETSI en tenant
compte des éléments suivants:
— Support du WSM
1) La seule technologie d’accès supportée est le mode OCB de l’IEEE 802.11 (TM) OCB spécifié
dans l’IEEE 802.11(TM) (ISO 21215 avec allocation des fréquences en vigueur aux États-Unis et
des éléments spécifiques à WAVE).
2) Le seul protocole de la couche réseau et de transport supporté est le protocole de message
court WAVE (WSMP) spécifié dans l’IEEE 1609.3 (TM), qui exploite le même format de message
que le protocole FNTP avec TPID-FS zéro (ISO 29281-1).
3) Les numéros de ports ne sont pas utilisés. À la place, le message d’avertissement de service
SAM est identifié par la valeur 135 de l’ITS-AID, utilisée en tant qu’adresse de destination de la
couche de transport dans le WSMP (c’est-à-dire dans le FNTP avec TPID-FS zéro (ISO 29281-1).
4) Le SAM WAVE est identique au FSAM.
5) Le S-FSAM (FSAM à encapsulation de sécurité) exploite le même format et le même encodage
que WAVE. La sécurité WAVE est spécifiée dans l’IEEE 1609.2.
6) Le FSRM et les autres fonctionnalités, c’est-à-dire les applications obligatoires et les canaux de
service privés, ne sont pas supportés.
— Support de l’SAEM
1) La seule technologie d’accès supportée est le mode OCB de l’IEEE 802.11 (ISO 21215) avec
allocation des fréquences en vigueur dans l’Union européenne et éléments spécifiques à l’ETSI),
communément appelé ITS-G5.
2) Le seul protocole de couche réseau et de transport actuellement supporté est le protocole ETSI
GeoNetworking/ETSI Basic Transport Protocol (BTP).
3) Le SAEM est identifié par le numéro de port BTP pour le SAM spécifié dans l’ETSI TS 103 248.
4) Le SAEM est précédé de l’en-tête de message ETSI commun.
5) L’encapsulation de sécurité n’est pas spécifiée.
6) Le FSRM et les autres fonctionnalités, c’est-à-dire les applications obligatoires et les canaux de
service privés, ne sont pas supportés.
Les détails des exigences en matière de support des applications pour les communications, si elles
sont soutenues dans une mise en œuvre, sont spécifiés à l'annexe B. Les détails de la traçabilité et de la
gestion des flux, s'ils sont pris en charge dans une mise en œuvre, sont précisés à l'annexe C.
6 Architecture
6.1 Architecture de communication ITS
Le FSAP est conçu comme une fonctionnalité de la station ITS et de l’architecture de communication
présentée par l’ISO 21217:2014.
6.2 Architecture de mise en œuvre
Le FSAP décrit dans le présent document supporte les architectures de mise en œuvre présentées par
l’ISO 21217.
4 © ISO 2020 – Tous droits réservés
6.3 Rôles et entités de communication
Le FSAP distingue les rôles suivants, identifiés par l’ISO/TS 16460:
a) Avertisseur de services:
— Gestion des demandes d’avertissement émanant des fournisseurs de services
— Transmission des FSAM et réception des FSRM
b) Fournisseur de services:
— Fourniture des services ITS
c) Utilisateur de services:
— Réception des FSAM et transmission des FSRM
— Consommation des services ITS
Une ITS-SU peut agir de manière simultanée ou séquentielle en tant qu’avertisseur de services,
fournisseur de services et utilisateur de services.
Ce document n’établit pas explicitement de distinction entre les ITS-SU agissant en tant qu’avertisseurs
de services et les ITS-SU agissant en tant que fournisseurs de services. Aux fins du présent document,
les deux rôles sont supposés situés dans la même ITS-SU.
Une instance de n’importe quel type de station ITS identifié par l’ISO 21217 (routière, embarquée,
portable ou centrale) peut mettre en œuvre le FSAP.
6.4 Phases de communication
6.4.1 Vue d’ensemble
Pour permettre à une ITS-SU de proposer un service ITS à une autre ITS-SU par le biais d’une session
d’application, une phase d’initialisation du service (SrvIniP) est réalisée par le FSAP, selon laquelle
la SrvIniP est basée sur une communication localisée, par ex. en appliquant le protocole de la couche
réseau et de transport FNTP décrit dans l’ISO 29281-1.
Après initialisation, la session d’application est réalisée durant la phase d’exploitation du service
(SrvOpP), selon laquelle la SrvOpP peut être basée soit sur une communication localisée, soit sur une
mise en réseau, par ex. une communication IPv6, via tout type de technologie d’accès.
Lors d’une SrvIniP, le basculement sur une autre pile de protocoles, par ex. une autre technologie d’accès
et IPv6, peut être demandé.
Les procédures en temps réel de la SrvIniP sont préférentiellement mises en œuvre dans un routeur ITS-S.
NOTE La spécification de la SrvOpP n’entre pas dans le domaine d’application du présent document.
6.4.2 Phase d’initialisation du service
La finalité de la SrvIniP consiste à inviter une ITS-SU homologue par le biais d’un FSAM à utiliser un
service ITS identifié de manière unique par un ITS-AID décrit par l’ISO 17419; l’ITS-AID pointe vers un
objet d’application ITS.
NOTE 1 L’utilisation de certaines valeurs ITS-AID allouées n’est pas forcément pertinente dans le cadre du FSAM.
L’acceptation d’une telle invitation donne généralement lieu à une session, au cours de laquelle les
deux applications ITS-S homologues échangent des données. Toutefois, une session n’est pas forcément
nécessaire, c’est-à-dire que le service peut être entièrement fourni par le FSAM. Ainsi, le FSAM fournit
également le moyen permettant de diffuser périodiquement des informations à partir des services de
diffusion ITS.
Trois options opérationnelles de SrvIniP sont spécifiées. La distinction était initialement motivée par
les deux objets d’applications ITS
a) classe d’application ITS (ISO 15628) et
b) application ITS,
et a été étendue pour permettre l’allocation de canaux de communication privés aux unités de stations
ITS individuelles (ITS-SU).
L'option a), initialement conçue pour les classes d’applications ITS (SrvIniP de type DSRC), voir
(ISO 15628) est présentée dans la Figure 1. Le FSAM est envoyé par la station ITS d’un avertisseur du
service pour une phase d’initialisation du service. Le FSRM est envoyé par la station ITS d’un utilisateur
du service pour accuser réception du FSAM. Une SrvIniP fructueuse est donnée par la première REQW
ou REQN réussie du fournisseur de services.
NOTE 2 Dans la référence (ISO 15628) BST correspond fonctionnellement au FSAM, et VST correspond
fonctionnellement au FSRM.
Figure 1 — Session d’application ITS avec FSRM
NOTE 3 Le concept des classes d’applications a été initialement présenté par la référence (ISO 15628). La
distinction des classes était assurée au moyen d’un identificateur de type ASN.1DSRCapplicationEntityID. La
différence entre une classe d’applications ITS et une application ITS réside dans le fait que plusieurs contextes
existent pour une classe d’applications ITS. Chaque contexte peut être désigné comme une application ITS.
6 © ISO 2020 – Tous droits réservés
Lors d’une phase SrvOpP
— les demandes, avec ou sans réponse attendue, sont généralement envoyées par le fournisseur de
services, mais peuvent également être envoyées par l’utilisateur des services, et
— les réponses sont généralement envoyées par l’utilisateur des services mais peuvent également être
envoyées par le fournisseur de services,
en fonction de la spécification de l’application ITS.
NOTE 4 Les règles selon lesquelles les données sont envoyées par un fournisseur de services ou par un
utilisateur de services s’appliquent strictement dans le cadre de la référence (ISO 15628). En général, ces règles
n’existent pas pour les ITS.
NOTE 5 Conformément à l’ISO 21217, les instances d’utilisateur des services et de client des services d’une
application ITS sont désignées processus d’applications ITS-S; les processus d’applications ITS-S résidant dans
l’entité «Applications» sont désignés applications ITS-S.
L'option b), initialement conçue pour les applications ITS (SrvIniP de type WAVE), est présentée dans la
Figure 2. Le FSAM est envoyé par un avertisseur de service pour réaliser une initialisation du service.
Une SrvIniP fructueuse est donnée par la première REQW ou REQN réussie de l’utilisateur du service.
Figure 2 — Session d’application ITS sans FSRM
Lors d’une phase SrvOpP
— les demandes, avec ou sans réponse attendue, sont généralement envoyées par l’utilisateur du
service, mais peuvent également être envoyées par le fournisseur du service, et
— les réponses sont généralement envoyées par le fournisseur du service mais peuvent également être
envoyées par l’utilisateur du service,
en fonction de la spécification de l’application ITS.
NOTE 6 Il n’y a généralement pas, dans le cadre des ITS, de règle stricte de ce genre selon laquelle tel type de
station envoie tel type de message.
L'option c) présente la situation selon laquelle un avertisseur de services souhaite allouer des canaux
de communication privés aux utilisateurs des services. Dans cette option, un établissement de liaison
(«handshake») supplémentaire entre l’avertisseur du service et l’utilisateur du service est nécessaire
avant le début de la phase SrvOpP. L'option c) est possible pour les applications ITS et les classes
d’applications ITS.
NOTE 7 Un «canal de communication privé» n’implique pas nécessairement un canal exploité par une seule
station de l’utilisateur du service. C’est à la station de l’avertisseur du service d’allouer un canal de communication
privé à une ou plusieurs stations du ou des utilisateurs du service.
Figure 3 — Session d’application ITS avec canal de communication alloué de manière privée
6.4.3 Phase d’exploitation du service
La gestion de la réception et de la transmission de messages de session, par ex.
— «Demande sans réponse attendue» (REQN),
— «Demande avec réponse attendue» (REQW), et
— «Réponse à une demande» (RES)
8 © ISO 2020 – Tous droits réservés
présentées par les Figures 1, 2 et 3 n’entrent pas dans le champ d’application du présent document.
6.5 Services proposés par avertissement
Les services ITS proposés par avertissement avec FSAP sont fournis par les applications ITS
généralement spécifiées avec deux processus d’applications ITS-S complémentaires, par ex. l’un mettant
en œuvre la partie fournisseur, l’autre mettant en œuvre la partie utilisateur; voir l’ISO 21217,
Une application ITS est identifiée de manière unique par un ITS-AID spécifié par l’ISO 17419. Le ou les
processus d’applications ITS-S d’une telle application ITS unique sont distingués par le biais de leur
identificateur de processus d’application ITS-S (ITS-SAPID) spécifié par l’ISO 17419. Ainsi, un processus
d’application ITS-S spécifique est identifié de manière unique par le tuple {ITS-AID, ITS-SAPID}.
Les ITS-SAPID peuvent également être utilisés pour distinguer différentes versions du processus
d’application ITS-S.
Pour identifier et exécuter les processus d’applications ITS-S appropriés durant la phase SrvOpP, deux
approches sont observées:
a) gestion par le FSAP;
b) gestion par l’application ITS n’exploitant pas les fonctionnalités spécifiques du FSAP.
L’approche a) définit dans une application ITS en général, en tant que classe d’applications ITS, c’est-
à-dire une application ITS avec différents contextes; voir l’ISO 17419. Ainsi, lors de la réception d’un
avertissement FSAM tel qu’une classe d’applications ITS, la station de l’utilisateur du service répondra
d’abord par un FSRM présentant les valeurs ITS-SAPID supportées. Sur la base de ces informations, le
fournisseur de services sélectionnera un processus d’application ITS-S adapté identifié par l’ITS-SAPID
si possible, ou ne sera pas en mesure de fournir le service.
Une autre procédure possible b) consisterait à utiliser les numéros de version présents dans les APDU
des processus d’applications ITS-S, permettant à une entité réceptrice de sélectionner le protocole
approprié.
6.6 Architecture de référence du FSAP
L’architecture de référence du FSAP est présentée par la Figure 4.
Figure 4 — Architecture de référence du FSAP
Le FSAP est spécifié par le biais de deux entités fonctionnelles situées dans la station ITS, voir
l’ISO 21217, c’est-à-dire
— Le «module de gestion des communications FSAP» situé dans la couche d’installation ITS-S;
— Le «gestionnaire FSAP» situé dans l’entité de gestion des ITS-S.
Les services de sécurité soutenant le FSAP sont situés dans l’entité de sécurité ITS-S présentée par la
Figure 4. Les spécifications connexes, à l’exception des spécifications très générales du paragraphe
7.2.4, sortent du champ d’application du présent document.
Les autres fonctionnalités de soutien sont les suivantes:
— sélection de la pile de protocoles, par ex. conformément à l’ISO 17423 et l’ISO 24102-6;
— communications de gestion internes à la station, par ex. conformément à l’ISO 24102-4.
NOTE L’ISO TC204 réalise des recherches préliminaires pour prévoir la fonctionnalité du module de gestion
des communications FSAP dans le cadre de la capacité d’une station ITS définie selon l’ISO TS 17429.
7 Éléments du protocole
7.1 Points d’accès au service de gestion
Les SAP sont des descriptions fonctionnelles qui ne sont, la plupart du temps, pas mises en œuvre en
tant qu’interfaces observables. Ainsi, les SAP ne peuvent généralement pas faire l’objet d’essais. Les
exigences énoncées dans le présent document en ce qui concerne les SAP reflètent donc simplement le
comportement fonctionnel plutôt qu’une mise en œuvre spécifique. Dans la mesure où les définitions
ASN.1 connexes sont fournies, celles-ci deviennent obligatoires dès que les éléments définis deviennent
observables, par ex. au sein des PDU pour les communications de gestion interne à la station ITS décrites
par l’ISO 241024.
Le protocole FSAP exploite la fonctionnalité des MA-SAP, MF-SAP et SF-SAP. Cette fonctionnalité est
fournie par le biais de procédures dont les paramètres sont présentés par les Tableaux. Les définitions
de type ASN.1 appropriées pour la mise en œuvre de cette fonctionnalité sont spécifiées.
7.2 Unités de données de protocole
7.2.1 Généralités
Le format du FSAM doit être identique au format du SAM spécifié par l’ISO/TS 16460; il est présenté par
la Figure 5.
Figure 5 — Format général du FSAM
Le format du FSRM doit être identique au format du SRM spécifié par l’ISO/TS 16460; il est présenté par
la Figure 6.
10 © ISO 2020 – Tous droits réservés
Figure 6 — Format général du FSRM
Aucune des fonctionnalités spécifiées par l’ISO/TS 16460 n’est interdite pour les FSAM ou FSRM.
7.2.2 Message d’avertissement de service rapide
Le «Message d’avertissement de service rapide» (FSAM) est de type ASN.1 Fsam spécifié au paragraphe
A.2. Il est identique au message d’avertissement de service SAM de type ASN.1 Sam spécifié par
l’ISO/TS 16460.
7.2.3 Message de réponse de service rapide
Le «Message de réponse de service rapide» (FSRM) est de type ASN.1 Fsrm spécifié au paragraphe A.2. Il
est identique au message de réponse de service SRM de type ASN.1 Srm spécifié par l’ISO/TS 16460.
7.2.4 Messages sécurisés
Les messages FSAM et FSRM doivent être encapsulés par une trame de sécurité pour devenir un FSAM
sécurisé (S-FSAM) et un FSRM sécurisé (S-FSRM) conformément à la Figure 7.
Figure 7 — FSAM et FSRM encapsulés
Les exigences de base sont spécifiées par l’ISO/TS 16460.
Le «Message sécurisé» décrit dans la Figure 7 est spécifié avec le code ASN.1 suivant, en appliquant les
règles de codage des octets (OER) sont décrites par la norme ISO/CEI 8825-7:
Smessage:: = SEQUENCE {
protocolVersion INTEGER (0.255), -- la valeur de version réelle est de trois
content SmessageContent
}
SmessageContent:: = CHOICE {
unsecuredData OCTET STRING, -- contient le FSAM ou FSRM non modifié
signedData SignedData,
encryptedData EncryptedData,
...
}
Les valeurs du «Sélecteur d’option de sécurité» actuellement identifiées sont les suivantes:
— 0x80: Message non sécurisé.
L’en-tête de sécurité et le bloc de fin de sécurité facultatifs sont absents. Le corps contient le FSAM
ou FSRM non modifié, précédé d’un champ de longueur indiquant le nombre d’octets contenus dans
le FSAM et le FSRM respectivement.
— 0x81: Message signé.
L’en-tête de sécurité et le bloc de fin de sécurité facultatifs sont présents. Le corps contient le FSAM
ou FSRM non modifié, précédé d’un champ de longueur indiquant le nombre d’octets contenus dans
le FSAM et le FSRM respectivement.
— 0x82: Message chiffré.
L’en-tête de sécurité et le bloc de fin de sécurité facultatifs sont présents. Le corps contient des
données chiffrées.
Différentes méthodes de signature ou de chi
...
