ISO 3764:1997
(Main)Timekeeping instruments — Movements — Forms, dimensions and nomenclature
Timekeeping instruments — Movements — Forms, dimensions and nomenclature
Instruments horaires — Mouvements — Formes, dimensions et nomenclature
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 3764
Second edition
1997-12-01
Corrected and reprinted
1998-06-15
Timekeeping instruments — Movements —
Forms, dimensions and nomenclature
Instruments horaires — Mouvements — Formes, dimensions et
nomenclature
Reference number
A
ISO 3764:1997(E)
---------------------- Page: 1 ----------------------
ISO 3764:1997(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 3764 was prepared by Technical Committee
ISO/TC 114, Horology, Subcommittee SC 7, Overall dimensions.
This second edition cancels and replaces the first edition (ISO 3764:1976),
which has been technically revised.
© ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
---------------------- Page: 2 ----------------------
©

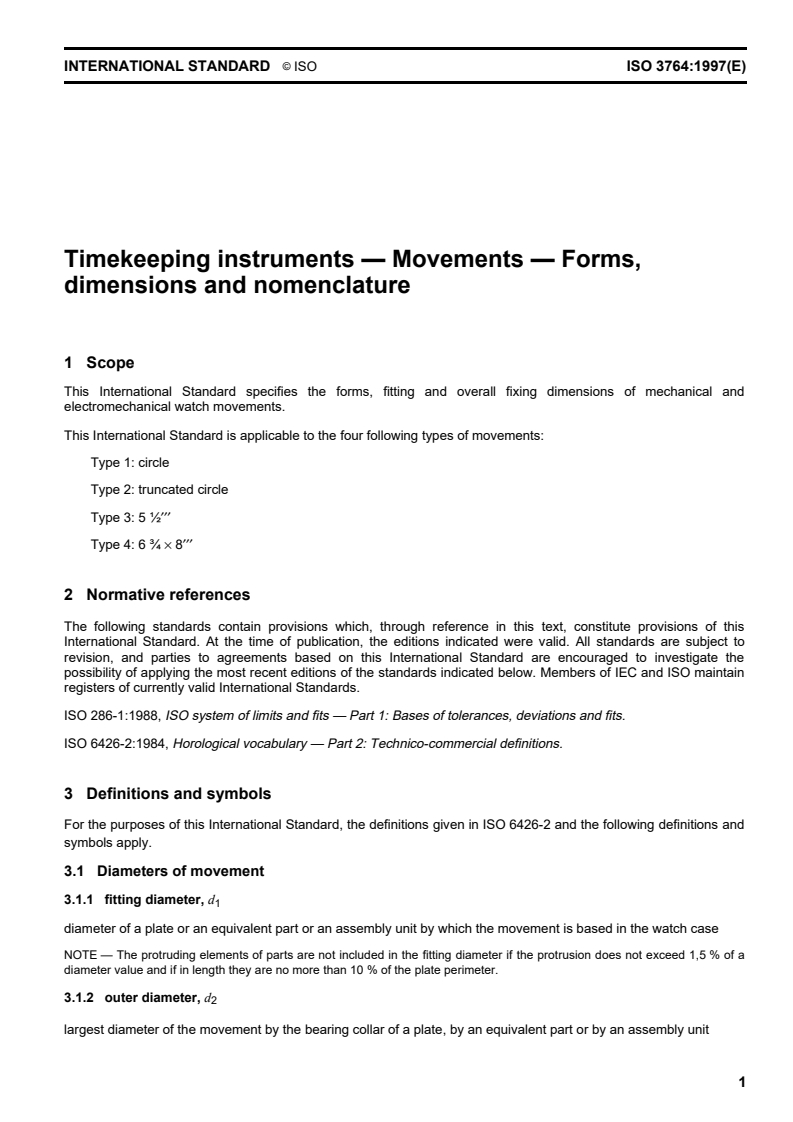

INTERNATIONAL STANDARD ISO ISO 3764:1997(E)
Timekeeping instruments — Movements — Forms,
dimensions and nomenclature
1 Scope
This International Standard specifies the forms, fitting and overall fixing dimensions of mechanical and
electromechanical watch movements.
This International Standard is applicable to the four following types of movements:
Type 1: circle
Type 2: truncated circle
Type 3: 5 ½¢¢¢
Type 4: 6 ¾ · 8¢¢¢
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject to
revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 286-1:1988, ISO system of limits and fits — Part 1: Bases of tolerances, deviations and fits.
ISO 6426-2:1984, Horological vocabulary — Part 2: Technico-commercial definitions.
3 Definitions and symbols
For the purposes of this International Standard, the definitions given in ISO 6426-2 and the following definitions and
symbols apply.
3.1 Diameters of movement
3.1.1 fitting diameter, d
1
diameter of a plate or an equivalent part or an assembly unit by which the movement is based in the watch case
NOTE — The protruding elements of parts are not included in the fitting diameter if the protrusion does not exceed 1,5 % of a
diameter value and if in length they are no more than 10 % of the plate perimeter.
3.1.2 outer diameter, d
2
largest diameter of the movement by the bearing collar of a plate, by an equivalent part or by an assembly unit
1
---------------------- Page: 3 ----------------------
©
ISO
ISO 3764:1997(E)

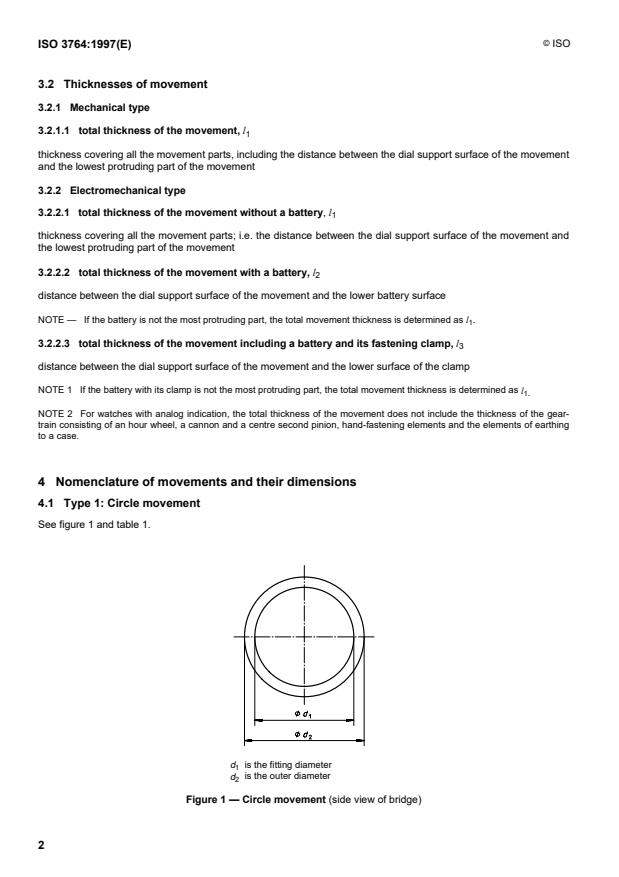

3.2 Thicknesses of movement
3.2.1 Mechanical type
3.2.1.1 total thickness of the movement, l
1
thickness covering all the movement parts, including the distance between the dial support surface of the movement
and the lowest protruding part of the movement
3.2.2 Electromechanical type
3.2.2.1 total thickness of the movement witho
...

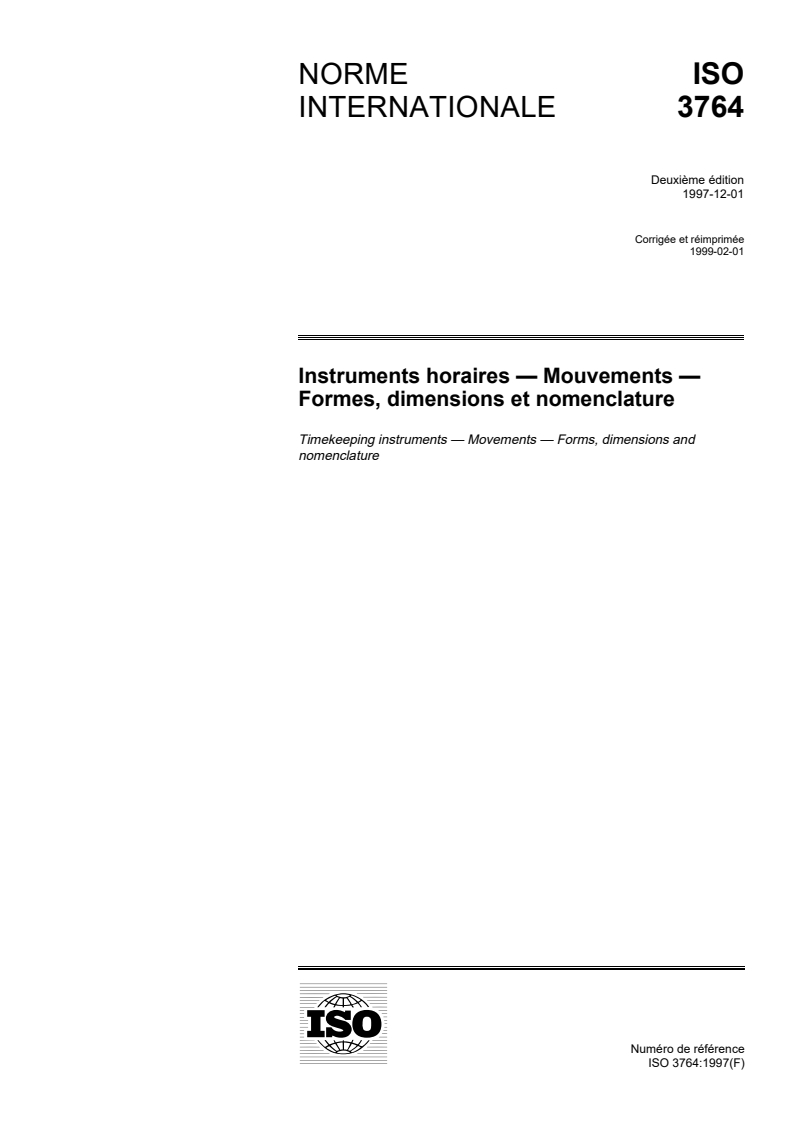

NORME ISO
INTERNATIONALE 3764
Deuxième édition
1997-12-01
Corrigée et réimprimée
1999-02-01
Instruments horaires — Mouvements —
Formes, dimensions et nomenclature
Timekeeping instruments — Movements — Forms, dimensions and
nomenclature
A
Numéro de référence
ISO 3764:1997(F)
---------------------- Page: 1 ----------------------
ISO 3764:1997(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3764 a été élaborée par le comité technique
ISO/TC 114, Horlogerie, sous-comité SC 7, Dimensions de raccordement.
Cette deuxième édition annule et remplace la première édition
(ISO 3764:1976), dont elle constitue une révision technique.
© ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Version française tirée en 1998
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
©

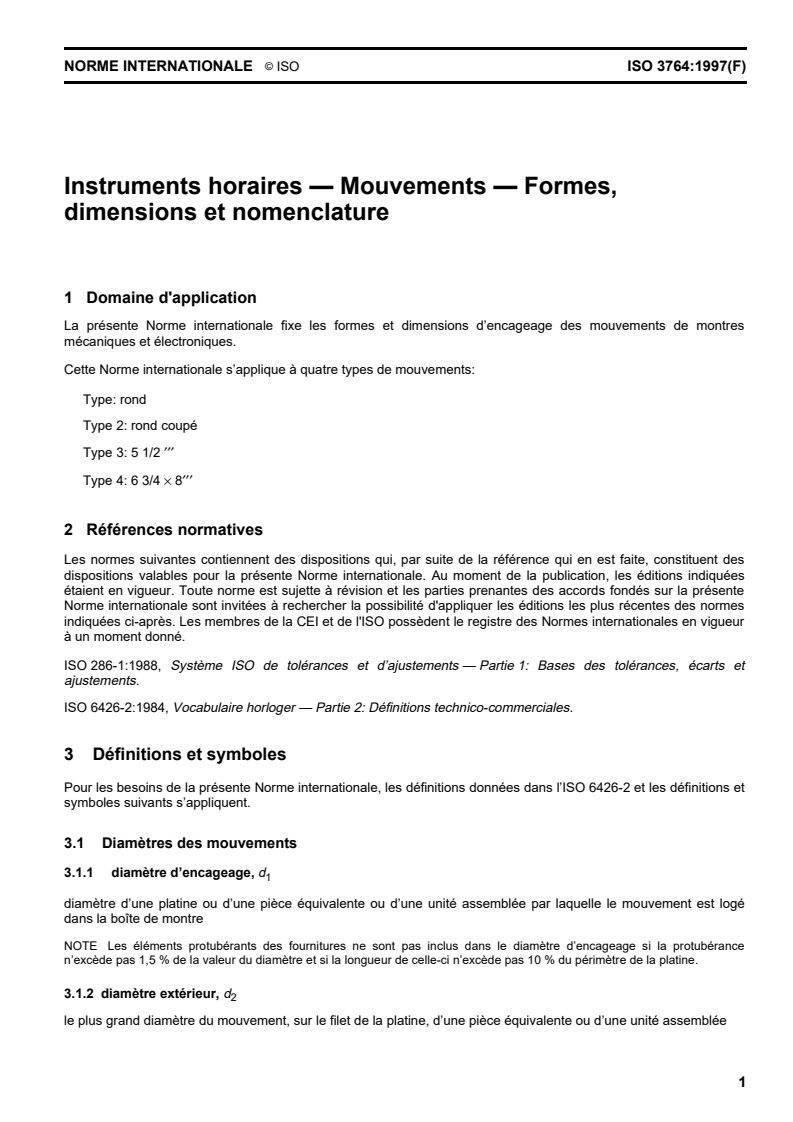

NORME INTERNATIONALE ISO ISO 3764:1997(F)
Instruments horaires — Mouvements — Formes,
dimensions et nomenclature
1 Domaine d'application
La présente Norme internationale fixe les formes et dimensions d’encageage des mouvements de montres
mécaniques et électroniques.
Cette Norme internationale s’applique à quatre types de mouvements:
Type: rond
Type 2: rond coupé
Type 3: 5 1/2 ¢¢¢
Type 4: 6 3/4 · 8¢¢¢
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 286-1:1988, Système ISO de tolérances et d’ajustements — Partie 1: Bases des tolérances, écarts et
ajustements.
ISO 6426-2:1984, Vocabulaire horloger — Partie 2: Définitions technico-commerciales.
3 Définitions et symboles
Pour les besoins de la présente Norme internationale, les définitions données dans l’ISO 6426-2 et les définitions et
symboles suivants s’appliquent.
3.1 Diamètres des mouvements
3.1.1 diamètre d’encageage, d
1
diamètre d’une platine ou d’une pièce équivalente ou d’une unité assemblée par laquelle le mouvement est logé
dans la boîte de montre
NOTE Les éléments protubérants des fournitures ne sont pas inclus dans le diamètre d’encageage si la protubérance
n’excède pas 1,5 % de la valeur du diamètre et si la longueur de celle-ci n’excède pas 10 % du périmètre de la platine.
3.1.2 diamètre extérieur, d
2
le plus grand diamètre du mouvement, sur le filet de la platine, d’une pièce équivalente ou d’une unité assemblée
1
---------------------- Page: 3 ----------------------
©
ISO
ISO 3764:1997(F)

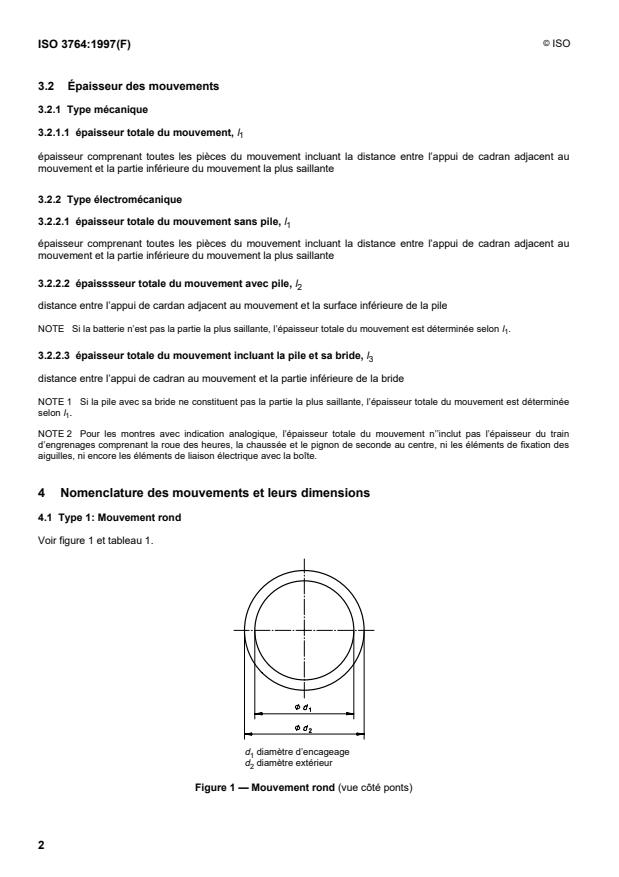

3.2 Épaisseur des mouvements
3.2.1 Type mécanique
3.2.1.1 épaisseur totale du mouvement, l
1
épaisseur comprenant toutes les pièces du mouvement incluant la distance entre l’appui de cadran adjacent au
mouvement et la partie inférieure du mouvement la plus saillant
...
