ISO 6462:2011
(Main)Face and shoulder milling cutters with indexable inserts — Dimensions
Face and shoulder milling cutters with indexable inserts — Dimensions
ISO 6462:2011 specifies the dimensions of face milling cutters with indexable inserts.
Fraises à surfacer et à surfacer et dresser, à plaquettes amovibles — Dimensions
L'ISO 6462:2011 spécifie les dimensions des fraises à surfacer et à surfacer et dresser, à plaquettes amovibles.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6462
Second edition
2011-05-15
Face and shoulder milling cutters with
indexable inserts — Dimensions
Fraises à surfacer et à surfacer et dresser, à plaquettes amovibles —
Dimensions
Reference number
ISO 6462:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 6462:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6462:2011(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Style .1
4 Dimensions .2
4.1 Holes for lifting devices.2
4.2 Style A — Tenon drive — Hexagon socket head cap screw.2
4.3 Style B — Tenon drive — Cutter retaining screw .4
4.4 Style C — Mounted on centring arbor having a 7/24 taper .6
5 Material .8
Annex A (informative) Abbreviated terms used related to ISO/TS 13399-3, ISO/TS 13399-4 and
ISO/TS 13399-50.9
Bibliography.11
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6462:2011(E)

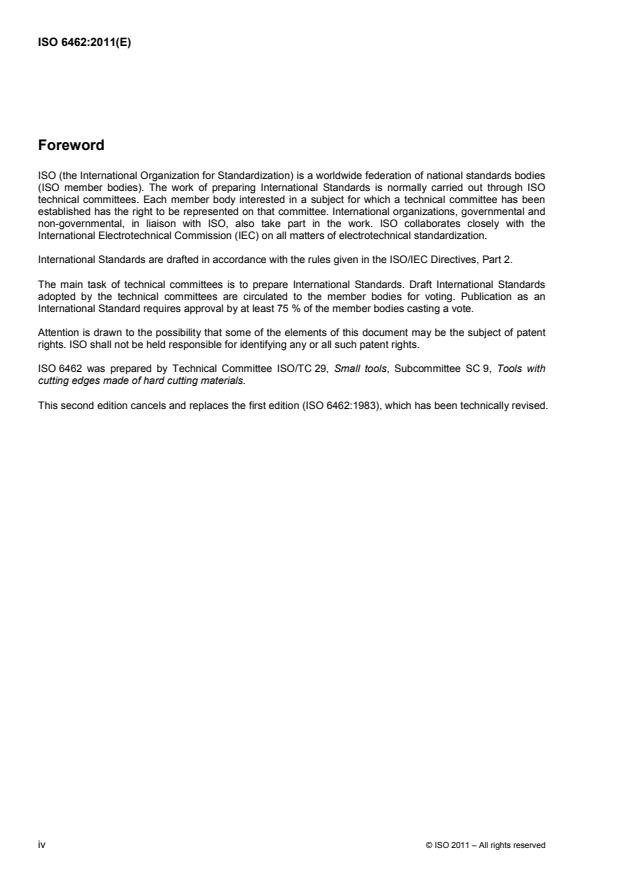

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6462 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
cutting edges made of hard cutting materials.
This second edition cancels and replaces the first edition (ISO 6462:1983), which has been technically revised.
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6462:2011(E)
Face and shoulder milling cutters with indexable inserts —
Dimensions
1 Scope
This International Standard specifies the dimensions of face milling cutters with indexable inserts.
The form and dimensions of the inserts are left to the discretion of the manufacturer.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 240, Milling cutters — Interchangeability dimensions for cutter arbors or cutter mandrels
ISO 2780, Milling cutters with tenon drive — Interchangeability dimensions for cutter arbors — Metric series
ISO 2940-1, Milling cutters mounted on centring arbors having a 7/24 taper — Fitting dimensions Centring
arbors
ISO 3365, Indexable hardmetal (carbide) inserts with wiper edges, without fixing hole — Dimensions
ISO 11529-2, Milling cutters — Designation — Part 2: Shank-type and bore-type milling cutters with indexable
inserts
3 Style
Milling cutters with indexable inserts shall have cutting edge angles, κ , of 45°, 60°, 75° and 90° and the
r
following styles:
⎯ style A with tenon drive and hexagon socket head cap screw;
⎯ style B with tenon drive and cutter retaining screw with interchangeability dimensions in accordance with
ISO 2780;
⎯ style C mounted on centring arbor having a 7/24 taper with interchangeability dimensions in accordance
with ISO 2940-1.
NOTE 1 Cutting edge angles other than those listed in this clause are optional as long as they fit into the designation
system according to ISO 11529-2.
NOTE 2 The abbreviated terms for the dimensions are taken from ISO/TS 13399-3.
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 6462:2011(E)
4 Dimensions
4.1 Holes for lifting devices
For milling cutters of diameter, d , equal to or above 250 mm, threaded holes for lifting devices may be
1
provided at the discretion of the manufacturer. The number of holes and their position is at the discretion of
the manufacturer, however their minimum dimensions shall be the following:
⎯ for milling cutters where d = 250 mm or 315 mm, threaded holes M12 × 27;
1
⎯ for milling cutters where d = 400 mm or 500 mm, threaded holes M16 × 34.
1
NOTE National safety regulations can be applicable.
4.2 Style A — Tenon drive — Hexagon socket head cap screw
Key
1 slot in accordance with the metric series of ISO 240
a
A conical shape between d and d +0,5, keeping the same depth, is optional.
3 3
Figure 1 — Style A
2 © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 6462:2011(E)
Table 1 — Dimensions for style A
Dimensions in millimetres
Designation
d κ d d d d d h l l
1 r 2 3 4 5 6 1 2
Retaining
in accordance with
screw
a
ISO 11529-2 js16 H7 min. min. js13 ±0,15 max.
..45.040R(L)……P16 45° —
..60.040R(L)……P16 60° —
40 16 33 14 9 40 18 31 M8
..75.040R(L)……P16 75° —
..90.040R(L)……P16 90° d < d
2 1
..45.050R(L)……P22 45° —
..60.050R(L)……P22 60° —
50
..75.050R(L)……P22 75° —
..90.050R(L)……P22 90° d < d
2 1
22 41 18 11 40 20 33 M10
..45.063R(L)……P22 45° —
..60.063R(L)……P22 60° —
63
..75.063R(L)……P22 75° —
..90.063R(L)……P22 90° d < d
2 1
..45.080R(L)……P27 45° —
..60.080R(L)……P27 60° —
80 27 49 20 14 22 37 M12
..75.080R(L)……P27 75° —
..90.080R(L)……P27 90° d < d
2 1
50
..45.100R(L)……P32 45° —
..60.100R(L)……P32 60° —
...
NORME ISO
INTERNATIONALE 6462
Deuxième édition
2011-05-15
Fraises à surfacer et à surfacer et
dresser, à plaquettes amovibles —
Dimensions
Face and shoulder milling cutters with indexable inserts — Dimensions
Numéro de référence
ISO 6462:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 6462:2011(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6462:2011(F)
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives.1
3 Types .1
4 Dimensions .2
4.1 Trous de manutention.2
4.2 Fraises de type A, à entraînement par tenon et vis d'assemblage à six pans creux .2
4.3 Fraises de type B, à entraînement par tenon et à vis de blocage .4
4.4 Fraises de type C, à montage direct sur nez de broches à conicité 7/24 .6
5 Matériau.8
Annexe A (informative) Abréviations utilisées liées à l'ISO/TS 13399-3, l'ISO/TS 13399-4 et
l'ISO/TS 13399-50.9
Bibliographie.11
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6462:2011(F)

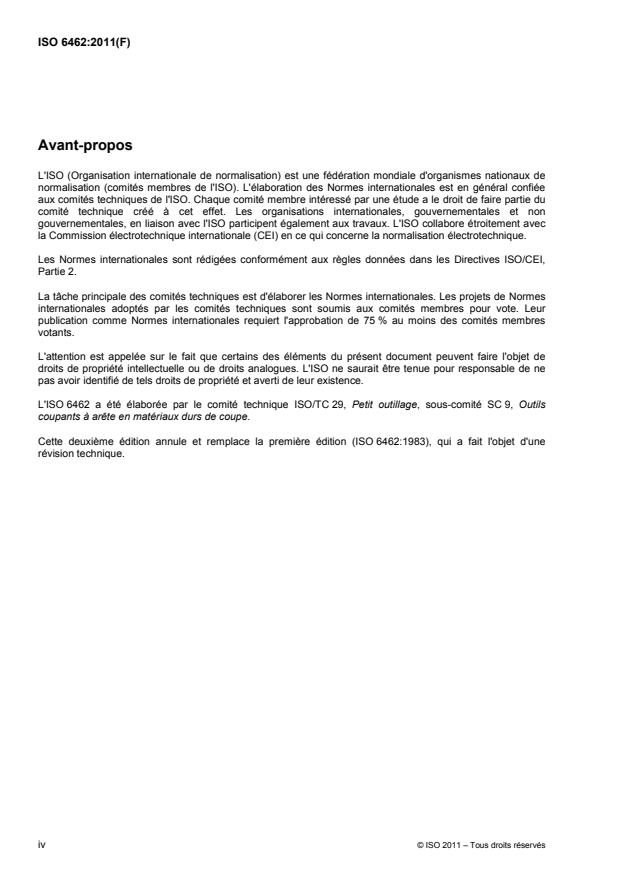

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6462 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 9, Outils
coupants à arête en matériaux durs de coupe.
Cette deuxième édition annule et remplace la première édition (ISO 6462:1983), qui a fait l'objet d'une
révision technique.
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6462:2011(F)
Fraises à surfacer et à surfacer et dresser, à plaquettes
amovibles — Dimensions
1 Domaine d'application
La présente Norme internationale spécifie les dimensions des fraises à surfacer et à surfacer et dresser, à
plaquettes amovibles.
La forme et les dimensions des plaquettes sont laissées à l'initiative du fabricant.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 240, Fraises à métaux — Dimensions d'interchangeabilité avec les arbres porte-fraises ou les mandrins
porte-fraise
ISO 2780, Fraises à métaux à entraînement par tenons — Dimensions d'interchangeabilité avec les mandrins
porte-fraise — Série métrique
ISO 2940-1, Fraises à surfacer et à surfacer et dresser, à montage direct sur nez de broches à
conicité 7/24 — Partie 1: Dimensions d'interchangeabilité des mandrins de centrage
ISO 3365, Plaquettes amovibles en métaux-durs (carbures métalliques) avec arêtes de planage, sans trou de
fixation — Dimensions
ISO 11529-2, Fraises — Désignation — Partie 2: Fraises à queue et fraises à trou à plaquettes amovibles
3 Types
Les fraises à surfacer et à surfacer et dresser à plaquettes amovibles sont normalisées avec des angles de
direction d'arête, κ , de 45°, 60°, 75° et 90° et pour les types de fraises suivants:
r
⎯ type A, à entraînement par tenons et vis d'assemblage à six pans creux;
⎯ type B, à entraînement par tenons et à vis de blocage dont les dimensions d'interchangeabilité sont
conformes à l'ISO 2780;
⎯ type C, à montage direct sur nez de broches à conicité 7/24 dont les dimensions d'interchangeabilité sont
conformes à l'ISO 2940-1.
NOTE 1 Des angles de direction d'arête, autres que ceux énumérés ci-dessus, sont possibles à partir du moment où ils
s'intègrent au système de désignation selon l'ISO 11529-2.
NOTE 2 Les abréviations des dimensions sont extraites de l'ISO/TS 13399-3.
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 6462:2011(F)
4 Dimensions
4.1 Trous de manutention
Pour les fraises de diamètre, d , supérieur ou égal à 250 mm, des trous taraudés de manutention peuvent
1
être prévus à l'initiative du fabricant. Le nombre et la position des trous sont à l'initiative du fabricant mais
leurs dimensions minimales doivent être fixées comme suit:
⎯ pour les fraises de diamètre d = 250 mm ou 315 mm, trous taraudés M12 × 27;
1
⎯ pour les fraises de diamètre d = 400 mm ou 500 mm, trous taraudés M16 × 34.
1
NOTE Les réglementations nationales de sécurité peuvent s'appliquer.
4.2 Fraises de type A, à entraînement par tenon et vis d'assemblage à six pans creux
Légende
1 logement du tenon conforme à la série métrique de l'ISO 240
a
Une forme conique entre d et d + 0,5, en gardant la même profondeur, est facultative.
3 3
Figure 1 — Type A
2 © ISO 2011 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 6462:2011(F)
Tableau 1 — Dimensions du type A
Dimensions en millimètres
d κ d d d d d h l l
1 r 2 3 4 5 6 1 2
Désignation conforme Vis de
a
à l'ISO 11529-2 blocage
js16 H7 min. min. js13 ±0,15 max.
..45.040R(L)……P16 45° —
..60.040R(L)……P16 60° —
40 16 33 14 9 40 18 31 M8
..75.040R(L)……P16 75° —
..90.040R(L)……P16 90° d < d
2 1
..45.050R(L)……P22 45° —
..60.050R(L)……P22 60° —
50
..75.050R(L)……P22 75° —
..90.050R(L)……P22 90° d < d
2 1
22 41 18 11 40 20 33 M10
..45.063R(L)……P22 45° —
..60.063R(L)……P22 60° —
63
..75.063R(L)……P22 75° —
..90.063R(L)……P22 90° d < d
2 1
..45.080R(L)……P27 45° —
..60.080R(L)……P27 60° —
80 27 49 20 14 22 37 M12
..75.080R(L)……P27 75° —
..90.080R(L)……P27 90° d < d
2 1
50
..45.100R(L)……P32 45° —
..60.100R(L)……P32 60° —
100 32 59 27 18 25 33 M16
..75.100R(L)……P32 75° —
..90.100R(L)……P32
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
