ISO 3338-3:1996
(Main)Cylindrical shanks for milling cutters - Part 3: Dimensional characteristics of threaded shanks
Cylindrical shanks for milling cutters - Part 3: Dimensional characteristics of threaded shanks
Specifies the dimensions of threaded shanks for milling cutters with a diameter of 6 mm to 32 mm.
Queues cylindriques d'outils à fraiser — Partie 3: Caractéristiques dimensionnelles des queues filetées
General Information
- Status
- Published
- Publication Date
- 25-Dec-1996
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 21-Jun-2021
- Completion Date
- 13-Dec-2025
Overview
ISO 3338-3:1996 - "Cylindrical shanks for milling cutters - Part 3: Dimensional characteristics of threaded shanks" defines the dimensional requirements for threaded cylindrical shanks used on milling cutters with shank diameters from 6 mm to 32 mm. It is one part of the ISO 3338 series (Parts 1 and 2 cover plain and flatted shanks). The document provides drawings and a tabulated set of dimensions, specifies the thread profile reference and centre‑hole requirements, and includes tolerancing guidance intended to ensure correct fit and run‑out performance in chucks.
Key topics and requirements
- Scope: Dimensions for threaded shanks of milling cutters, for diameters 6–32 mm.
- Thread profile: Threads are specified in accordance with ISO 228-1 (pipe threads where pressure‑tight joints are not made on the threads) - the standard refers users to that document for thread form and designation.
- Centre hole: Centre‑hole dimensions and types are referenced to ISO 866 (Type A) and ISO 2540 (Type B). The standard includes specific centre‑hole sizes linked to shank diameter and notes a special limitation for the 6 mm shank to obtain a cone diameter of 2.5 mm (instead of 3.35 mm in ISO 866).

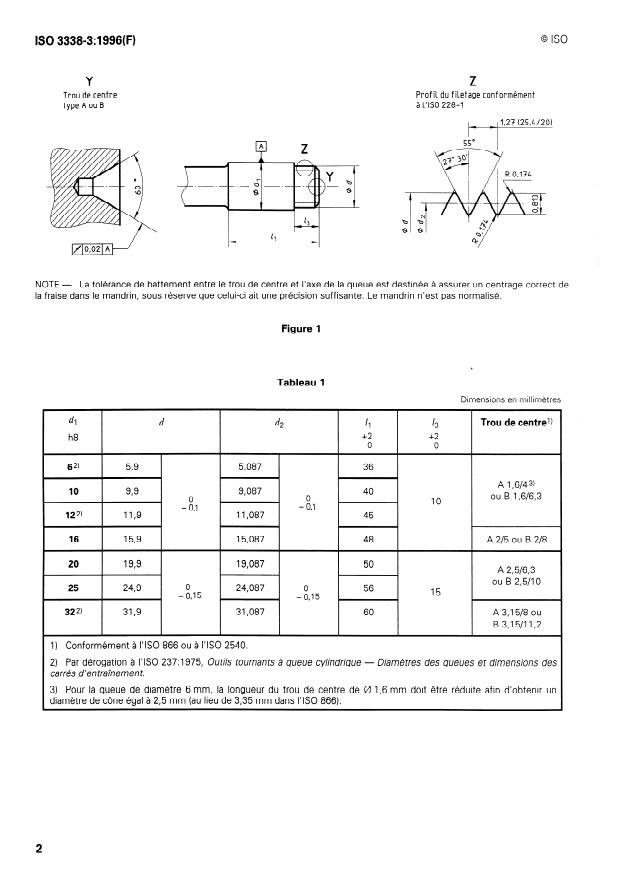

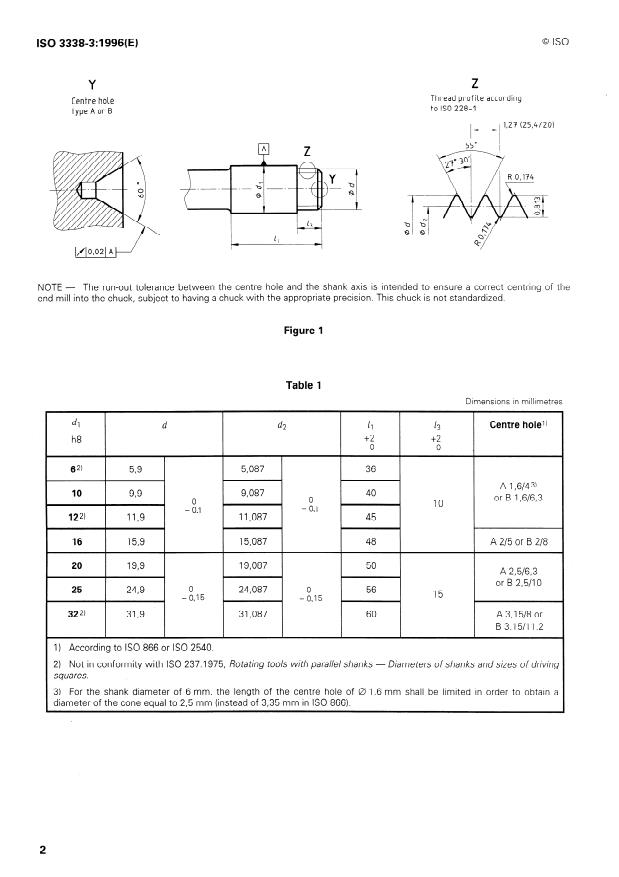

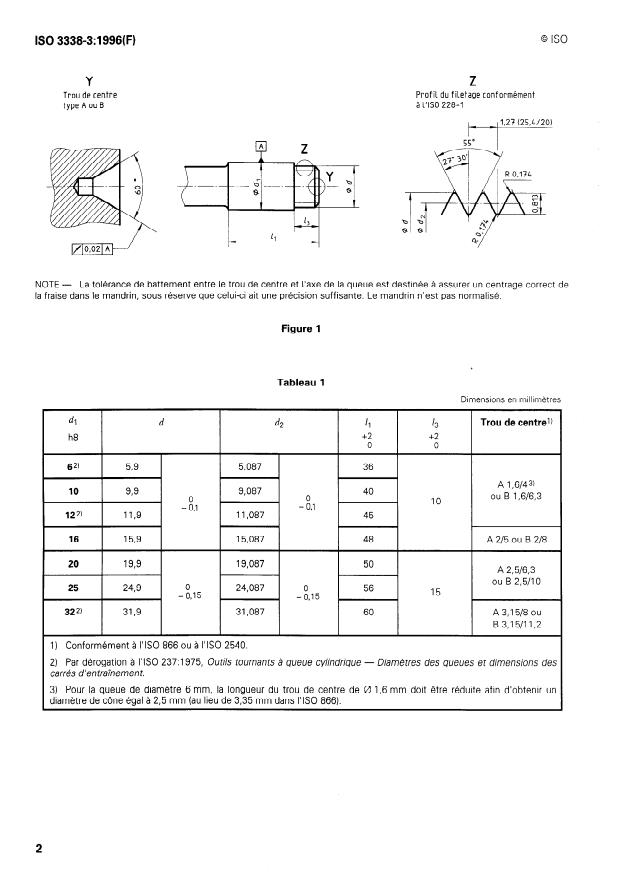

- Figures and tables: Detailed figure(s) and Table 1 present shank diameter, allowable tolerances, centre‑hole lengths and thread-related dimensions.
- Run‑out tolerance note: The standard highlights the importance of run‑out tolerance between the centre hole and the shank axis to ensure correct centring in a chuck; it clarifies that chuck precision itself is not standardized by ISO 3338-3.
Practical applications
- Tool manufacturers designing and producing threaded shanks for end mills and milling cutters will use ISO 3338-3 to ensure interchangeability and correct fit.
- Quality engineers and inspection labs apply the dimensional tables to verify compliance and tolerances during incoming inspection and final inspection.
- CNC shops and tool procurement teams use the standard as a reference for matching cutters to toolholders and chucks.
- CAD/CAM engineers use the specified dimensions to model accurate tool geometry for simulation and tooling setups.
- Standards compliance helps reduce tooling incompatibility, improve run‑out control, and support reliable machining performance.
Related standards
- ISO 3338-1 - Dimensional characteristics of plain cylindrical shanks
- ISO 3338-2 - Dimensional characteristics of flatted cylindrical shanks
- ISO 228-1 - Pipe threads; dimensions and designation (thread profile reference)
- ISO 866 and ISO 2540 - Centre drills for centre holes (Types A and B)
- ISO 237:1975 is noted in the document where some dimensions are not conforming
Keywords: ISO 3338-3, threaded shanks, milling cutters, shank dimensions, centre hole, ISO 228-1, tool standards, run-out tolerance.
ISO 3338-3:1996 - Cylindrical shanks for milling cutters
ISO 3338-3:1996 - Queues cylindriques d'outils a fraiser
ISO 3338-3:1996 - Queues cylindriques d'outils a fraiser
Frequently Asked Questions
ISO 3338-3:1996 is a standard published by the International Organization for Standardization (ISO). Its full title is "Cylindrical shanks for milling cutters - Part 3: Dimensional characteristics of threaded shanks". This standard covers: Specifies the dimensions of threaded shanks for milling cutters with a diameter of 6 mm to 32 mm.
Specifies the dimensions of threaded shanks for milling cutters with a diameter of 6 mm to 32 mm.
ISO 3338-3:1996 is classified under the following ICS (International Classification for Standards) categories: 25.100.20 - Milling tools. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 3338-3:1996 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
