ISO 10617:2010
(Main)Textiles - Standard data format for colorimetric communication - Textiles and related measurements
Textiles - Standard data format for colorimetric communication - Textiles and related measurements
ISO 10617:2010 is primarily concerned with the exchange of the spectral data, which is the fundamental data behind the colour being communicated. ISO 10617:2010 provides a standard format for the interchange of data between a colorimetric measurement instrument and software used to make calculations based on those measured data. A key application is in the measurement and associated recipe formulation of dyes used in the textile industry. The application can, however, be to any industry where there is a need to communicate colorimetric data, e.g. pigment formulation in plastics and paints, colour management in the graphic arts and other colour reproduction industries.
Textiles — Format de données standard pour la communication colorimétrique — Textiles et mesurages associés
L'ISO 10617:2010 se rapporte principalement à l'échange des données spectrales, qui sont les données fondamentales des couleurs communiquées. L'ISO 10617:2010 fournit un format normalisé pour l'échange de données entre un instrument de mesurage colorimétrique et un logiciel utilisé pour les calculs, en se basant sur les données mesurées. Une application clé consiste à mesurer et à formuler la recette associée des colorants utilisés dans l'industrie textile, cette application pouvant cependant servir à n'importe quel secteur d'activités où il existe un besoin de communiquer des données colorimétriques, par exemple la formulation des pigments pour les plastiques et les peintures, la gestion des couleurs dans les arts graphiques et les autres industries de reproduction des couleurs.
General Information
- Status
- Published
- Publication Date
- 05-Aug-2010
- Technical Committee
- ISO/TC 38/SC 1 - Tests for coloured textiles and colorants
- Drafting Committee
- ISO/TC 38/SC 1 - Tests for coloured textiles and colorants
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 19-May-2022
- Completion Date
- 13-Dec-2025
Overview
ISO 10617:2010 - Textiles: Standard data format for colorimetric communication defines a common, XML‑based colorimetric data exchange format (cdf) for communicating spectral data and associated metadata between measurement instruments and software. Originally developed for the textile industry (dye measurement and recipe formulation), the standard supports accurate, portable color specification and enables interoperability between spectrophotometers, color‑management and recipe‑prediction systems.
Key SEO keywords: ISO 10617:2010, colorimetric data, spectral data, textiles, XML color format, spectrophotometer, dye recipe formulation.
Key Topics and Technical Requirements
- Primary data focus: exchange of spectral reflectance data (the fundamental data behind color calculations).
- File format: XML document containing a structured header and one or more measurement data blocks.
- Sample identification (Section A): name, reference, description, backing, originator, unique identifier, comments and an approximate sRGB colour preview (hex code e.g., #FF0000) for visual reference.
- Measurement data blocks (B–G): support multiple blocks per sample to represent different geometries or simultaneous measurements (examples: ABB, ABBC). At least one measurement block must be present.
- Spectral data requirements: wavelength, value (%) and uncertainty (±%). A minimum of 16 evenly spaced spectral points is recommended (example: 400–700 nm at 20 nm intervals) to produce meaningful colorimetric results.
- Instrument and measurement metadata: date/time, number of measurements averaged, relative humidity, temperature, aperture size, bandpass/bandwidth, configuration (specular included/excluded), influx/efflux geometry, instrument manufacturer/model/serial, source/filter/polarization, reference standards (white/black/UV) and UV cut‑off settings.
- Optional fields and defaults: none of the fields are mandatory; omitted fields assume default values where specified. The greater the metadata provided, the higher the confidence in downstream processing.
- Normative computation basis: colorimetric calculations are expected to follow established CIE/ISO colorimetry standards.
Practical Applications and Who Uses It
- Textile industry: dye measurement, recipe formulation, quality control and remote colour approval.
- Related industries: pigment formulation for plastics and paints, colour management in graphic arts and colour reproduction workflows.
- Users: instrument manufacturers, laboratory technicians, colour scientists, software developers (QC and recipe systems), and supply‑chain teams needing interoperable color data exchange.
Related Standards
- CIE Publication 15:2004 (Colorimetry)
- CIE Publication 17.4:1987 (International Lighting Vocabulary)
- ISO/IEC XML tooling and common CIE/ISO colorimetric calculation methods
ISO 10617:2010 enables reliable, machine‑readable color communication across equipment and software - improving consistency, traceability and speed in textile and other colour‑critical industries.
ISO 10617:2010 - Textiles -- Standard data format for colorimetric communication -- Textiles and related measurements
ISO 10617:2010 - Textiles -- Format de données standard pour la communication colorimétrique -- Textiles et mesurages associés
Frequently Asked Questions
ISO 10617:2010 is a standard published by the International Organization for Standardization (ISO). Its full title is "Textiles - Standard data format for colorimetric communication - Textiles and related measurements". This standard covers: ISO 10617:2010 is primarily concerned with the exchange of the spectral data, which is the fundamental data behind the colour being communicated. ISO 10617:2010 provides a standard format for the interchange of data between a colorimetric measurement instrument and software used to make calculations based on those measured data. A key application is in the measurement and associated recipe formulation of dyes used in the textile industry. The application can, however, be to any industry where there is a need to communicate colorimetric data, e.g. pigment formulation in plastics and paints, colour management in the graphic arts and other colour reproduction industries.
ISO 10617:2010 is primarily concerned with the exchange of the spectral data, which is the fundamental data behind the colour being communicated. ISO 10617:2010 provides a standard format for the interchange of data between a colorimetric measurement instrument and software used to make calculations based on those measured data. A key application is in the measurement and associated recipe formulation of dyes used in the textile industry. The application can, however, be to any industry where there is a need to communicate colorimetric data, e.g. pigment formulation in plastics and paints, colour management in the graphic arts and other colour reproduction industries.
ISO 10617:2010 is classified under the following ICS (International Classification for Standards) categories: 59.080.01 - Textiles in general. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 10617:2010 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 10617
First edition
2010-08-15
Textiles — Standard data format for
colorimetric communication — Textiles
and related measurements
Textiles — Format de données standard pour la communication
colorimétrique — Textiles et mesurages associés
Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved
Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Abbreviations.1
4 Principle .1
5 Terminology .2
6 Structure.2
6.1 Sample identification (A) .3
6.2 Measurement data block .4
Annex A (informative) Colorimetric data format.22

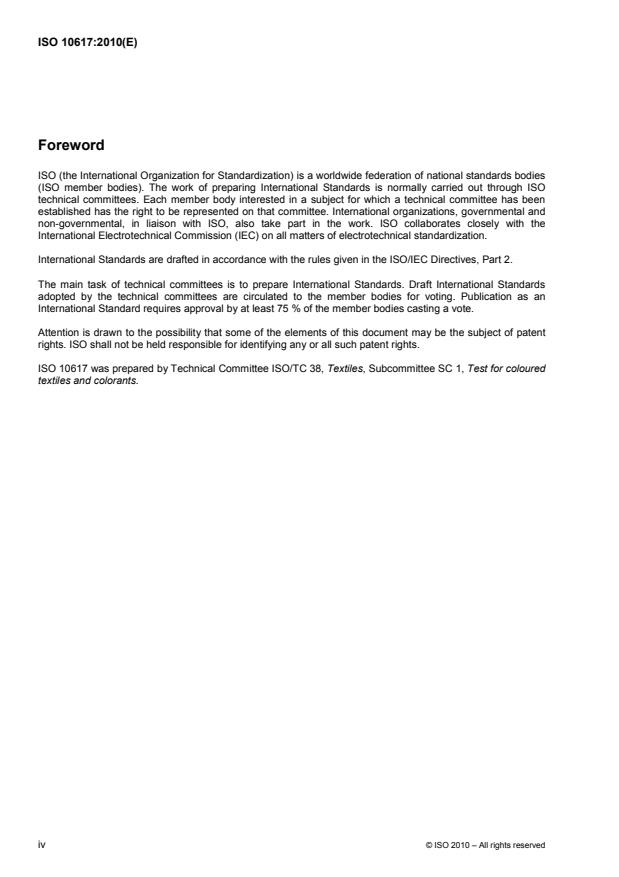

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 10617 was prepared by Technical Committee ISO/TC 38, Textiles, Subcommittee SC 1, Test for coloured
textiles and colorants.
iv © ISO 2010 – All rights reserved
Introduction
Spectrophotometers are now well established in the process and quality-control processes within the colour-
using industries, as a tool for the measurement of colour, and subsequent computation of colour difference,
that is required for colour approval. Colorimetric data has increasingly become the choice as a “standard” for
use in the specification of a colour, in preference to a physical sample, due to the accuracy, stability and
mobility of data compared to physical samples.
Textile production and sourcing, in particular, now have a truly global nature where manufacturing and
retailing are literally continents apart. Product management and design have remained in the fashion centres
(for example New York, Paris, London) whereas manufacturing goes where the economics of production
dictate. In addition, retail sales are global. An essential element for speed of response to market needs and for
cost reduction of colour development and production is the effective communication of colorimetric data
between different measurement systems. This enables the remote operation of processes such as colour
approval, trim and range of colour coordination, etc.
Currently, there are many suppliers of colour measuring instruments and software systems to support the
computations associated with colour measurement. These include quality-control systems and recipe
prediction systems, as well as on screen colour systems. Colorimetric information generated by such systems
is not readily consumed by other systems, as it is in a format known only to the system maker. Some systems
can decode the data formats of other systems and allow transformation into a compatible format.
New and existing systems are continually being developed and new data formats introduced. These new data
formats will not be readily understood or useable in other colour systems.
In order that dissimilar systems can be used effectively in communicating colour, a common Data Standard is
required. This would allow the colorimetric data output from any system to be readily consumed by any other
system, whether it is a colour system or business system. Data would be readily viewable by standard
browser software and other simple data tools.
XML is a meta-mark-up language developed for use with the Internet (WC3 endorsed standard) to allow the
exchange of data between dissimilar systems. XML provides data about the data (meta-data), as well as the
data itself, thereby allowing dissimilar systems to understand the contents of a standard XML document. It
provides a standard format for data in a document form.
There are many utilities available to developers and users to enable the handling of data in this format and,
since the underlying code is text-based, a simple editor can ‘see’ the data included.
The primary data communicated is usually the spectral data. Other data relating to illuminants and observers
is a calculation based on the spectral data. The software receiving the spectral data must be more than
capable of doing these well-defined calculations, according to internationally agreed ISO/CIE standards.
Where only colorimetric data is being exchanged, there is provision for the observer and illuminant data to be
included (see 6.2.5).
Quality-control data, such as standard and batch association, profiling data, specific illuminant to be used, etc.
is arbitrary and subject to agreement between the manufacturer and customer. This is outside the scope of
this International Standard. The header of the data being exchanged, as described in 6.1, includes a section
entitled “Comments”, where quality-control data could possibly be communicated.
INTERNATIONAL STANDARD ISO 10617:2010(E)
Textiles — Standard data format for colorimetric
communication — Textiles and related measurements
1 Scope
This International Standard is primarily concerned with the exchange of the spectral data, which is the
fundamental data behind the colour being communicated.
This International Standard provides a standard format for the interchange of data between a colorimetric
measurement instrument and software used to make calculations based on those measured data.
A key application is in the measurement and associated recipe formulation of dyes used in the textile industry.
The application can, however, be to any industry where there is a need to communicate colorimetric data, e.g.
pigment formulation in plastics and paints, colour management in the graphic arts and other colour
reproduction industries.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
1)
CIE Publication 15:2004, Colorimetry
CIE Publication 17.4:1987, International Lighting Vocabulary, 4th ed. (Joint publication IEC/CIE)
3 Abbreviations
For the purposes of this document, the following abbreviation applies.
cdf: colorimetric data exchange format
4 Principle
This International Standard describes the terms used in the colorimetric data exchange format (cdf). It shows
the order of the fields and how the format is laid out. None of the fields in the format are mandatory; the
requisite field for the term can be left blank, in which case a default value is assumed. It should, however, be
noted that the more information that is provided with the measurements, the greater the confidence that the
recipient can have in the data.
The format described is concerned solely with the data to be communicated. It is not concerned with how the
data is created, read or processed by measurement software, data processing software, spreadsheets, etc. All
data is communicated as an XML document.
1) Commission Internationale de l'Éclairage, CIE Central Bureau, Kegelgasse 27, A-1030 Vienna, Austria,
www.cie.co.at
While this Iinternational Standard has been developed with the support of the textile industry, it can be applied
in any industry that uses colour-measurement instrumentation. Care should be exercised to ensure that there
are no other standards specific to the application area or industry that could be applied.
5 Terminology
The terms used to describe a valid measurement record form two sections. The first section, A, is the sample-
identification section and is common to all measurements. It has descriptive information concerning the
sample to be measured. The second section is made up of one or more data blocks, B to G, each
representing a specific set of measurement data. Multiple measurement data blocks are useful when, for
example, a sample has either been measured separately for two or more geometries, or simultaneously using
two or more geometries (e.g. in the case of a multi-angle measuring instrument). Generally, the multiple data
blocks will be of the same type. Examples of valid data records are ABB or ACCCCC or ABBC.
In each section, the headings of each parameter used for communication are given and then explained in the
table below it. Since each parameter is optional, if omitted, they will either take on the default value (as
indicated in the following descriptions) or, where no default is specified, should be regarded as undefined or
not applicable.
6 Structure
A file containing measurement data would normally be structured as shown in Figure 1. This structure allows
multiple data blocks within a single exchange file as described in Clause 5.
Sample identification
Measurement data block 1
Measurement data block 2
′′
′′
Measurement data block N
Figure 1 — Structure of a data measurement file
If more than one sample is to be measured then a complete data file shall be assembled for each sample.
Figure 2 shows the hierarchy between the various components of the colorimetric data exchange file. This
allows for a description of the sample, spectral measurements and colorimetric measurements. The lower part
of Figure 2 shows the relationship between the various parameters that can be associated with each
measurement.
2 © ISO 2010 – All rights reserved
Figure 2 — Parameters that can be associated with each measurement block
6.1 Sample identification (A)
⎯ Name
⎯ Reference
⎯ Description
⎯ Backing
⎯ Originator
⎯ Unique identifier
⎯ Comments
⎯ Colour preview
This section is composed of text identifying and describing the sample being measured. It is the first section to
be communicated and is followed by one or more measurement data blocks. See Table 1.
Table 1 — Sample identification (A)
Parameter Type Description
Name Text Name of sample being measured.
Reference Text User's identification of sample.
Description Text Details and attributes of sample.
Backing Text Details of material used behind the sample during measurement.
Originator Text Person making the measurement.
Unique identifier Text Identifier generated by measurement software. Ideally, this would be created from
instrument serial number and a date/time stamp.
Comment Text Area for the user to add any other information that he/she may wish to transmit.
Colour preview Numeric The colour preview contains an approximate representation of the colour specified
hexadecimal using the sRGB colour space and written as six hexadecimal digits: e.g. #FF0000
(red). There may be multiple previews if, for example, the record contains multi-
angle or both specular included and excluded data. The colour preview is only
meant to provide a visual approximation for sample identification and should not be
used to transmit actual data.
6.2 Measurement data block
There are six possible measurement data blocks that can be associated with a sample. At least one of these
must follow the sample block. When a sample has, for example, either been measured separately using two
or more geometries or simultaneously for two or more geometries, then there follows a measurement data
block for each geometry.
6.2.1 Spectral reflectance measurement (B)
The measurement, as a function of wavelength, of the ratio of the reflected radiant or luminous flux to the
incident flux in the given conditions.
a) Wavelength (nm)
b) Value (%)
c) Uncertainty (± %)
d) Measurement parameters
⎯ Date and time of measurement
⎯ Number of measurements averaged
⎯ Relative humidity (%)
⎯ Temperature (°C)
e) Geometry
⎯ Aperture diameter (mm) and description
⎯ Bandpass corrected (“yes” or “no”)
⎯ Bandwidth (nm)
4 © ISO 2010 – All rights reserved
⎯ Configuration (specular “included” or “excluded”)
⎯ Influx (degrees, “d” or “t”) (see Table 2)
⎯ Efflux (degrees, “d” or “t”) (see Table 2)
⎯ Orientation/Surround of sample (descriptive)
f) Instrument identification
⎯ Manufacturer
⎯ Model
⎯ Serial number
g) Source parameters
⎯ Source (descriptive)
⎯ Filter (descriptive)
⎯ Polarization (descriptive)
h) Reference standard (black)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
i) Reference standard (white)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
j) UV component
⎯ Cut-off wavelength (nm)
⎯ Level set
k) Reference standard (UV)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
This covers measurements of reflectance where spectral data is output from an instrument with an integrating
sphere. Two possible geometries are allowed, as defined by the CIE: specular included and specular
excluded. See Table 2.
Table 2 — Spectral reflectance measurement (B)
Parameter Type Description
Wavelength (nm) Numeric Wavelength, in nanometres, at which the reflectance was measured. It
has associated value and uncertainty parameters (see below).
NOTE This is repeated along with the value and uncertainty (see below)
for the number of spectral data points measured. A minimum of 16 wavelength,
value and uncertainty data sets, consistent with the calculation of colorimetric
data, shall be entered for meaningful colorimetric results (i.e. 400 nm to 700 nm
at 20 nm intervals). Wavelength steps shall be at equal intervals and without
“holes”.
Value (%) Numeric Reflectance expressed as a percentage. It has associated wavelength
and uncertainty parameters. (See also the Note to wavelength.)
Uncertainty (± %) Numeric Uncertainty in reflectance value expressed as ± %. It has associated
wavelength and value parameters. (See also the Note to wavelength.)
Measurement parameters
Date and time of Date: time Expressed as year, month and day; and hours, minutes and seconds
measurement (CCYY-MM-DD-hh:mm:ss).
Number of measurements Integer Some instruments may average over a number of measurements to
averaged [default = 1] create the final reported measurement result.
Relative humidity (%) Numeric The percentage relative humidity of the sample being measured.
Temperature (°C) Numeric The temperature, in degrees Celsius, of the sample being measured.
Geometry
Aperture diameter (mm) Numeric + text The size, in millimetres, of the sample port aperture and a qualitative
and description description, e.g. “large”.
Bandpass corrected (“yes” Text Has the instrument result been corrected for the bandpass function not
or “no”) “yes” or “no” being triangular?
Bandwidth (nm) Numeric The bandwidth of the measurement, in nanometres.
Configuration Text Two options relating to the specular component; either “included” or
“excluded”.
Influx Numeric, For directional illumination, the illuminating direction, in degrees, with
(degrees, if degrees respect to the normal to the sample plane (typically 8°). For integrating-
“d” or “t”) sphere illumination, either “d” for diffuse illumination with specular
component excluded, or “t” for diffuse illumination with specular
Text,
component included.
if “d” or “t”
Efflux Numeric, For directional detection, the detecting/measuring direction, in degrees,
(degrees, if degrees with respect to the normal to the sample plane (typically 8°). For
“d” or “t”) integrating-sphere detection, either “d” for diffuse detection with the
specular component excluded, or “t” for diffuse detection with specular
Text,
component included.
if “d” or “t”
Orientation/Surround of Text Description of the placement of the sample with respect to the
sample (descriptive) illumination, e.g. up, down, parallel to weave.
Instrument identification
Manufacturer Text Name of the instrument manufacturer.
Model Text Instrument model number.
Serial number Text Instrument serial number.
Source parameters
Source Text Source used during measurement. This provides a guide when
measuring fluorescent samples. Examples could be “xenon flash” or
“tungsten”.
6 © ISO 2010 – All rights reserved
Table 2 (continued)
Parameter Type Description
Filter Text Identifies the use of a physical filter during measurement. Examples
could be “D65”, “UV” or “none”.
Polarization Text: “yes” or “no” Indicates the use of a physical polarization filter during measurement.
Reference standard (black) Standard used to calibrate instrument dark or black measurements.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements are
to (date) valid.
Reference standard (white) Standard used to calibrate instrument's 100 % level or white
measurements.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements are
to (date) valid.
UV component Some instruments allow the UV component of the illumination light to
be excluded.
Cut-off wavelength Numeric Wavelength, in nanometres, of the cut-off for an adjustable UV filter, if
present.
Level set Numeric UV level set, if adjustable.
Reference standard (UV) Standard used to set the UV cut-off wavelength or UV level.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements are
to (date) valid.
6.2.2 Spectral radiance factor measurement (C)
The measurement, as a function of wavelength, of the ratio of the radiance of the surface element in the given
direction to that of the perfect reflecting or transmitting diffuser identically irradiated and viewed.
a) Wavelength (nm)
b) Value (%)
c) Uncertainty (± %)
d) Measurement parameters
⎯ Date and time of measurement
⎯ Number of measurements averaged
⎯ Relative humidity (%)
⎯ Temperature (°C)
e) Geometry
⎯ Aperture diameter (mm) and description
⎯ Bandpass corrected
⎯ Bandwidth (mm)
⎯ Configuration (“annular” or “uniplanar”)
⎯ Influx (degrees)
⎯ Efflux (degrees)
⎯ Orientation/Surround of sample (descriptive)
f) Instrument identification
⎯ Manufacturer
⎯ Model
⎯ Serial number
g) Source parameters
⎯ Source
⎯ Filter
⎯ Polarization
h) Reference standard (black)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
i) Reference standard (white)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
j) UV component
⎯ Cut-off wavelength (nm)
⎯ Level set
This block covers measurements of radiance factor. The most common geometry is the CIE recommended
0°/45°; however other geometries are also used, especially by multi-angle spectrophotometers. See Table 3.
8 © ISO 2010 – All rights reserved
Table 3 — Spectral radiance factor measurement (C)
Parameter Type Description
Wavelength (nm) Numeric Wavelength, in nanometres, at which the radiance factor was
measured. It has associated value and uncertainty parameters
(see below).
NOTE This is repeated along with the value and uncertainty (see
below) for the number of spectral data points measured. A minimum of
16 wavelength, value and uncertainty data sets, consistent with the
calculation of colorimetric data, shall be entered for meaningful
colorimetric results (i.e. 400 nm to 700 nm at 20 nm intervals).
Wavelength steps shall be at equal intervals and without “holes”.
Value (%) Numeric Radiance factor expressed as a percentage. It has associated
wavelength and uncertainty parameters. (See also the Note to
wavelength.)
Uncertainty (± %) Numeric Uncertainty in the radiance factor value expressed as ± %. It
has associated wavelength and value parameters.
(See also the Note to wavelength.)
Measurement parameters
Date and time of Date: time Expressed as year, month and day; and hours, minutes and
measurement seconds
(CCYY-MM-DD-hh:mm:ss).
Number of measurements Integer Some instruments may average a number of measurements to
averaged [default = 1] create the final reported measurement result.
Relative humidity (%) Numeric The percentage relative humidity of the sample being
measured.
Temperature (°C) Numeric The temperature, in degrees Celsius, of the sample being
measured.
Geometry
Aperture diameter (mm) Numeric + text Size, in millimetres, of sample port aperture and textual
and description description, e.g. “large”.
Bandpass corrected (“yes” Text: Has the instrument result been corrected for the bandpass
or “no”) “yes” or “no” function not being triangular?
Bandwidth (nm) Numeric The bandwidth of the measurement, in nanometres.
Configuration Text: Two options relating to the overall geometric arrangement of
“annular” or “uniplanar” the illumination and detecting beams. Uniplanar if illumination
and detecting beams form a single plane. Annular if collection
or illumination of the sample is from many positions around the
sample at the designated angle, e.g. using a ring illuminator or
collector.
Influx (degrees) Numeric The illuminating direction, in degrees, with respect to the normal
to the sample plane.
Efflux (degrees) Numeric The detecting/measuring direction, in degrees, with respect to
the normal to the sample plane.
Orientation/Surround of Text Description of the placement of the sample with respect to the
sample (descriptive) illumination, e.g. up, down or parallel to weave, together with
information on the surround to the samples, if relevant to the
measurement.
Instrument identification
Manufacturer Text Name of the instrument manufacturer.
Model Text Instrument model number.
Table 3 (continued)
Parameter Type Description
Serial number Text Instrument serial number.
Source parameters
Source Text Source used during measurement. This provides a guide when
measuring fluorescent samples. Examples could be “xenon
flash” or “tungsten”.
Filter Text Identifies the use of a physical filter during measurement.
Examples could be “D65”, “UV” or “none”.
Polarization Text “yes” or “no” Indicates the use of a physical polarization filter during
measurement.
Reference standard (black)
Standard used to calibrate the instrument's dark or black
measurements.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements
to (date) are valid.
Reference standard (white) Standard used to calibrate the instrument's 100 % level or white
measurements.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements
to (date) are valid.
UV component
Some instruments allow the UV component of the illumination
light to be excluded.
Cut-off wavelength Numeric Wavelength, in nanometres, of the cut-off for an adjustable UV
filter, if present.
Level set Numeric The UV level set, if adjustable.
Reference standard (UV) The standard used to set the UV cut-off wavelength or UV level.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements
to (date) are valid.
6.2.3 Spectral radiometric measurement (D)
The measurement, as a function of wavelength, of the absolute radiant power emitted by a source, transmitted
by a specimen or reflected from a specimen. See Table 4.
a) Wavelength (nm)
−1 −2
b) Value (W⋅sr ⋅m )
−1 −2
c) Uncertainty (± W⋅sr ⋅m )
10 © ISO 2010 – All rights reserved
d) Measurement parameters
⎯ Date and time of measurement
⎯ Number of measurements averaged
⎯ Relative humidity (%)
⎯ Temperature (°C)
e) Geometry
⎯ Angle subtended (degrees)
⎯ Aperture diameter (mm) and description
⎯ Bandpass corrected
⎯ Bandwidth (nm)
⎯ Distance from sample (m)
⎯ Influx (degrees, “d” or “t”, see Table 4)
⎯ Efflux (degrees)
⎯ Orientation/surround of sample (descriptive)
f) Instrument identification
⎯ Manufacturer
⎯ Model
⎯ Serial number
g) Zero reading
⎯ Correction applied (“yes” or “no”)
⎯ Type (e.g. “blocked beam”)
h) Reference standard
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Type of measurement (source or tile)
⎯ Validity
i) UV component
⎯ Cut off wavelength (nm)
⎯ Level set
j) Reference standard (UV)
⎯ Certificate serial number
⎯ Date and validity
⎯ To whom it is traceable
This block records measurements made using a spectroradiometer. The results are expressed in watts per
−1 −2
steradian square metre (W⋅sr ⋅m ).
Table 4 — Spectral radiometric measurement (D)
Parameter Type Description
Wavelength (nm) Numeric The wavelength, in nanometres, at which radiance was measured. It has
associated value and uncertainty parameters (see below).
NOTE This is repeated along with the value and uncertainty (see below) for
the number of spectral data points measured. A minimum of 16 wavelength, value
and uncertainty data sets, consistent with calculation of colorimetric data, shall be
entered for meaningful colorimetric results (i.e. 400 nm to 700 nm at 20 nm
intervals). Wavelength steps shall be at equal intervals and without “holes”.
−1 −2
Numeric Radiance expressed in watts per steradian square metre. It has
Value (W⋅sr ⋅m )
associated wavelength and uncertainty parameters. (See also the Note to
wavelength.)
Uncertainty Numeric Uncertainty in radiance value expressed in watts per steradian square
−1 −2
metre. It has associated wavelength and value parameters. (See also the
(± W⋅sr ⋅m )
Note to wavelength.)
Measurement parameters
Date and time of Date: time Expressed as year, month and day; and hours, minutes and seconds
measurement (CCYY-MM-DD-hh:mm:ss).
Number of measurements Integer Some instruments may average a number of measurements to create the
averaged [default = 1] final reported measurement result.
Relative humidity (%) Numeric The percentage relative humidity of the sample being measured.
Temperature (°C) Numeric The temperature, in degrees Celsius, of the sample being measured.
Geometry
Angle subtended (degrees) Numeric This is the cone angle subtended by the radiometer whem viewing the
sample.
Aperture diameter (mm) Text Size, in millimetres, of the viewing aperture and text description.
and description
Bandpass corrected (“yes” Text : Has the instrument result been corrected for the bandpass function not
or “no”) “yes” or “no” being triangular?
Bandwidth (nm) Numeric The bandwidth of the measurement, in nanometres.
Distance from sample (m) Numeric The distance from the sample to the radiometer aperture, in metres.
Influx Numeric, if For directional illumination, the illuminating direction, in degrees, with
(degrees, “d” or “t”) degrees respect to the normal to the sample plane (typically 8°). For integrating-
sphere illumination, either “d” for diffuse illumination with the specular
component excluded, or “t” for diffuse illumination with the specular
Text, if “d” or “t”
component included.
Efflux (degrees) Numeric The detecting/measuring direction, in degrees, with respect to the normal
to the sample plane.
Orientation/surround of Text Description of the placement of the sample with respect to illumination,
sample (descriptive) e.g. up, down or parallel to weave, together with information on the
surround to the samples, if relevant to the measurement.
12 © ISO 2010 – All rights reserved
Table 4 (continued)
Parameter Type Description
Instrument identification
Manufacturer Text Name of the instrument manufacturer.
Model Text Instrument model number.
Serial number Text Instrument serial number.
Zero reading Details on how instrument dark level has been handled
Correction applied (“yes” or Text: Has the measurement been corrected for zero-level reading?
“no”) “yes” or “no”
Type (e.g. blocked beam) Text Details of how the zero reading was arrived at, e.g. the beam was
blocked, a shutter was used, etc.
Reference standard Standard used to calibrate instrument scale.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other organization
to which the certified values are traceable.
Type of measurement Text Two options are available for the instrument calibration: either using a
(source or tile) light source directly or by viewing an illuminated, usually white, tile.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements are valid.
to (date)
UV component Some instruments allow the UV component of the illumination light to be
excluded.
Cut-off wavelength Numeric Wavelength, in nanometres, of cut-off for an adjustable UV filter, if
present.
Level set Numeric The UV level set if adjustable.
Reference standard (UV)
Standard used to set the UV cut-off wavelength or UV level.
Certificate serial number Text Certificate serial number or reference.
Date and validity From (date) Certified dates (CCYY-MM-DD) between which measurements are valid.
to (date)
To whom it is traceable Text National standard laboratory, calibration laboratory or other organization
to which the certified values are traceable.
6.2.4 Spectral transmission measurement (E)
The measurement, as a function of wavelength, of the ratio of the transmitted radiant or luminous flux to the
incident flux in the given conditions.
a) Wavelength (nm)
b) Value (%)
c) Uncertainty (± %)
d) Measurement parameters
⎯ Date and time of measurement
⎯ Number of measurements averaged
⎯ Reference type (e.g. “air” or “water”)
⎯ Relative humidity (%)
⎯ Temperature (°C)
e) Geometry
⎯ Aperture diameter (mm) and description
⎯ Bandpass corrected
⎯ Bandwidth (nm)
⎯ Cell-path length/thickness (mm)
⎯ Influx (degrees, “d” or “t”, see Table 5)
⎯ Efflux (degrees, or “d” or “t”, see Table 5)
⎯ Orientation of sample (descriptive)
⎯ Mode: regular, diffuse or total
f) Instrument identification
⎯ Manufacturer
⎯ Model
⎯ Serial number
g) Source parameters
⎯ Source
⎯ Filter
⎯ Polarization
h) Zero transmission
⎯ Correction applied (“yes” or “no”)
⎯ Type (e.g. “blocked beam” or “cavity”)
i) UV component
⎯ Cut-off wavelength (nm)
⎯ Level set
j) Reference standard (UV)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
14 © ISO 2010 – All rights reserved
The most common transmittance measurement is regular transmittance where the beam that passes through
the sample without scattering is measured.
The less common measurements are:
⎯ diffuse transmittance, if some or all of the incident beam is scattered and the scattered light is measured;
⎯ or total transmittance, if all scattered and regularly measured light is measured.
See Table 5.
Table 5 — Spectral transmittance measurement (E)
Parameter Type Description
Wavelength (nm) Numeric Wavelength, in nanometres, at which transmittance was measured. It
has associated value and uncertainty parameters (see below).
NOTE This is repeated along with the value and uncertainty (see below)
for the number of spectral data points measured. A minimum of 16 wavelength,
value and uncertainty data sets, consistent with calculation of colorimetric data,
shall be entered for meaningful colorimetric results (i.e. 400 nm to 700 nm at
20 nm intervals). Wavelength steps shall be at equal intervals and without
“holes”.
Value (%) Numeric Transmittance expressed as a percentage. It has associated
wavelength and uncertainty parameters. (See also the Note to
wavelength.)
Uncertainty (± %) Numeric Uncertainty in transmittance value is expressed as ± %. It has
associated wavelength and value parameters. (See also the Note to
wavelength.)
Measurement parameters
Date and time of Date: time Expressed as year, month and day, and hours, minutes and seconds
measurement (CCYY-MM-DD-hh:mm:ss).
Number of measurements Integer Some instruments may average a number of measurements to create
averaged [default = 1] the final reported measurement result.
Reference type Text Material used to set the 100 % level to which the results are compared
to, e.g. air, vacuum, distilled water, standard or solution.
Relative humidity (%) Numeric The percentage relative humidity of the sample being measured.
Temperature (°C) Numeric The temperature, in degrees Celsius, of the sample being measured.
Geometry
Aperture diameter (mm) Text The size, in millimetres, of the sample-port aperture and text
and description description, e.g. “large”.
Bandpass corrected (“yes” Text: Has the instrument result been corrected for the bandpass function not
or “no”) “yes” or “no” being triangular?
Bandwidth (nm) Numeric The bandwidth of the measurement, in nanometres.
Cell path length/thickness Numeric The path length of the cell or cuvette containing the solution being
(mm) measured (typically 10 mm for a standard cuvette) or the thickness of
the sample.
Influx Numeric, For directional illumination, the illuminating direction, in degrees, with
(degrees, “d” or “t”) if degrees respect to the normal to the sample plane. This is 0° for regular
transmittance. For integrating-sphere illumination, either “d” for diffuse
illumination with the regular component excluded or “t” for diffuse
Text,
illumination with the regular component included.
if “d” or “t”
Table 5 (continued)
Parameter Type Description
Efflux (degrees) Numeric, For directional detection, the detecting/measuring direction, in
if degrees degrees, with respect to the normal to the sample plane. This is 0° for
regular transmittance. For integrating-sphere detection, either “d” for
diffuse detection with the regular component excluded, or “t” for the
diffuse detection with the regular component included.
Text,
if “d” or “t”
Orientation of sample Text Description of the placement of the sample with respect to the
(descriptive) illumination, e.g. up, down, parallel to weave.
Mode Text : “regular”, Description of transmittance measurement type. Regular for non
“diffuse” or “total” scattered beam being measured; diffuse for scattered beam being
measured; and total for both regular and diffuse types being
measured.
Instrument identification
Manufacturer Text Name of the instrument manufacturer.
Model Text Instrument model number.
Serial number Text Instrument serial number.
Source parameters
Source Text Source used during measurement. This provides a guide when
measuring fluorescent samples. Examples could be “xenon flash” or
“tungsten”.
Filter Text Identifies the use of a physical filter during measurement. Examples
could be “D65”, “UV” or “none”.
Polarization Text: “yes” or “no” Indicates the use of a physical polarization filter during measurement.
Zero transmission
Details on how the instrument dark level has been handled
Correction applied (“yes” or Text: Has the measurement been corrected for the zero-level reading?
“no”) “yes” or “no”
Type (e.g. “blocked beam” Text Details of how the zero reading was arrived at, e.g. the beam was
or “cavity”) blocked, a shutter was used, a cavity was placed on the sphere
sample port, etc.
UV component Some instruments allow the UV component of the illumination light to
be excluded.
Cut-off wavelength Numeric Wavelength, in nanometres, of cut-off for an adjustable UV filter, if
present.
Level set Numeric UV level set if adjustable.
Reference standard (UV)
Standard used to set UV cut-off wavelength or UV level.
Certificate serial number Text Certificate serial number or reference.
To whom it is traceable Text National standard laboratory, calibration laboratory or other
organization to which the certified values are traceable.
Validity From (date) Certified dates (CCYY-MM-DD) between which measurements are
to (date) valid.
16 © ISO 2010 – All rights reserved
6.2.5 Colorimetric measurement (F)
The measurement of CIE colorimetric values, for example tristimulus values X,Y,Z and CIELAB coordinates
L*,a*,b*.
a) CIE tristimulus values
⎯ CIE XYZ and/or
⎯ CIE L*a*b*
b) Uncertainty
⎯ ± X ± Y ± Z and/or
⎯ ± L* ± a* ± b*
c) Illuminant
d) Observer (2° or 10°)
e) Measurement parameters
⎯ Date and time of measurement
⎯ Number of measurements averaged
⎯ Relative humidity (%)
⎯ Temperature (°C)
f) Geometry
⎯ Aperture diameter (mm) and description
⎯ Configuration (for sphere geometry, “included”
or “excluded”, otherwise “uniplanar” or “annular”)
⎯ Influx (degrees, “d” or "t”, see Table 6)
⎯ Efflux (degrees, or “d” or "t”, see Table 6)
⎯ Orientation of sample (descriptive)
g) Instrument identification
⎯ Manufacturer
⎯ Model
⎯ Serial number
h) Reference standard (black)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
i) Reference standard (white)
⎯ Certificate serial number
⎯ To whom it is traceable
⎯ Validity
This section is for measurements made by instruments that only yield colorimetric data. If the instrument
produces spectral data as well, these results should also be entered as spectral data in the appropriate
preceding section. See Table 6.
Table 6 — Colorimetric measurement (F)
Parameter Type Description
CIE Tristimulus values
CIE XYZ Numeric, Numeric, CIE X, Y, Z values. These have associated illuminant and observer
Numeric values, and may have associated L*, a* and b* values.
and/or
CIE L*a*b* Numeric, Numeric, CIE L*, a*, b* values. These have associated illuminant and observer
Numeric values, and may have associated X, Y and Z values.
Uncertainty
Numeric, Numeric, Uncertainties in CIE X, Y, Z separated by commas. These have
± X ± Y ± Z
Numeric associated tristimulus and observer values.
and/or
Numeric, Numeric, Uncertainties in CIE L*, a*, b* separated by commas. These have
± L* ± a* ± b*
Numeric associated tristimulus and illuminant values.
Illuminant Text Usually a CIE Standard Illuminant.
Observer Numeric CIE Standard Observer (degrees).
(2° or 10°) (2 or 10)
Measurement parameters
Date and time of Date: time Expressed as year, month and day; and hours, minutes and seconds
measurement (CCYY-MM-DD-hh:mm:ss).
Number of measurements Integer Some instruments may average over a number of measurements to
averaged [default = 1] create the final reported measurement result.
Relative humidity (%) Numeric The percentage relative humidity of the
...
NORME ISO
INTERNATIONALE 10617
Première édition
2010-08-15
Textiles — Format de données standard
pour la communication colorimétrique —
Textiles et mesurages associés
Textiles — Standard data format for colorimetric communication —
Textiles and related measurements
Numéro de référence
©
ISO 2010
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction.v
1 Domaine d'application .1
2 Références normatives.1
3 Termes abrégés .1
4 Principe .1
5 Terminologie .2
6 Structure.2
6.1 Identification de l'échantillon (A).3
6.2 Bloc de données de mesurage .4
Annexe A (informative) Format des données colorimétriques .23

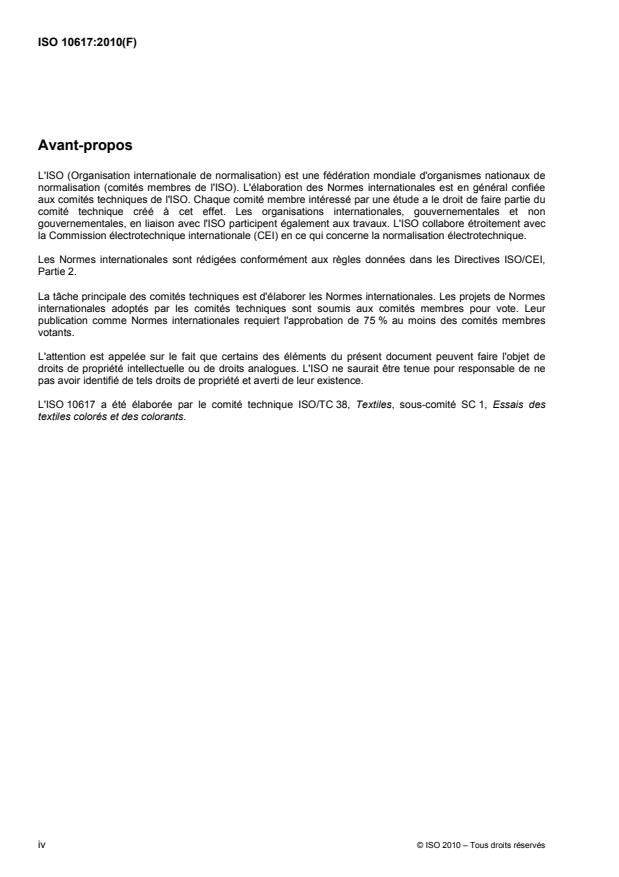

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 10617 a été élaborée par le comité technique ISO/TC 38, Textiles, sous-comité SC 1, Essais des
textiles colorés et des colorants.
iv © ISO 2010 – Tous droits réservés
Introduction
Les spectrophotomètres sont aujourd'hui couramment utilisés dans le processus et les processus de contrôle
qualité des industries de la couleur, comme outil de mesure de la couleur et de calcul des différences de
couleur, nécessaires pour l'acceptation de la couleur. Les données colorimétriques sont progressivement
devenues le choix «standard» pour la spécification d'une couleur, au détriment des échantillons physiques, en
raison de la précision, la stabilité et la facilité de transmission des données, en comparaison avec les
échantillons physiques.
Dans l'industrie du textile, la fabrication et la recherche des fournisseurs s'effectuent aujourd'hui à l'échelle
mondiale, les lieux de production et de vente au détail se situant sur des continents différents. La gestion et la
conception des produits ont toujours lieu dans les grandes métropoles de la mode (par exemple New York,
Paris, Londres) tandis que les lieux de production sont imposés par les nécessités économiques. De plus, la
vente au détail se fait dans le monde entier. L'un des éléments essentiels contribuant à la réactivité aux
besoins du marché et à la réduction des coûts de conception et de production de la couleur réside en une
communication efficace des données colorimétriques entre les différents systèmes de mesurage. Cela permet
de contrôler à distance des processus comme l'acceptation des couleurs, l'ajustement des couleurs et la
coordination des gammes de couleur, etc.
Il existe actuellement un grand nombre de fournisseurs d'instruments et de logiciels de mesure des couleurs
permettant d'effectuer les calculs associés au mesurage de la couleur. Cela comprend des systèmes de
contrôle qualité, des systèmes de prévision de recette ainsi que des systèmes de couleur sur écran. Les
informations colorimétriques générées par ces systèmes sont difficilement exploitables par les autres
systèmes car leur format n'est connu que du concepteur du système. Certains systèmes peuvent décoder les
formats de données d'autres systèmes et les convertissent en un format compatible.
De nouveaux systèmes, ainsi que les systèmes existants, sont continuellement en développement, et de
nouveaux formats de données sont créés. Ces nouveaux formats de données seront difficilement compris ou
utilisés dans d'autres systèmes de couleurs.
Afin de pouvoir échanger efficacement les données colorimétriques entre les différents systèmes, la création
d'un standard commun est nécessaire. Cela permettrait aux données colorimétriques de n'importe quel
système d'être facilement exploitées par un autre système, que ce soit un système de couleur ou un système
de gestion. Les données seraient facilement consultables par le biais d'un logiciel ou d'autres outils de
traitement des données simples.
XML est un métalangage de balisage conçu pour être utilisé sur Internet (norme homologuée WC3)
permettant d'échanger des données entre différents systèmes. XML fournit des données sur les données
(métadonnées) ainsi que les données elles-mêmes, permettant ainsi à des systèmes différents de
comprendre le contenu d'un document XML standard. Il fournit un langage standard de données sous forme
de document.
Beaucoup d'utilitaires sont à la disposition des développeurs et des utilisateurs pour le traitement des
données dans ce format, et comme le code sous-jacent est alphanumérique, un simple programme d'édition
permet de visualiser les données.
Les données primaires communiquées sont généralement des données spectrales. D'autres données
associées aux illuminants et aux observateurs correspondent à un calcul basé sur les données spectrales. Il
important que le logiciel recevant les données spectrales soit plus que susceptible d'effectuer ces calculs bien
définis, conformément aux normes ISO/CIE ayant fait l'objet d'un consensus international.
Lorsque seules des données colorimétriques sont échangées, il est prévu que les données relatives à
l'observateur et à l'illuminant soient incluses (voir 6.2.5).
Les données de contrôle qualité comme l'association de la référence et du lot, les données permettant
d'établir un profil, l'illuminant spécifique à utiliser, etc. sont arbitraires et sont soumises à un accord entre le
fabricant et le client. Cela sort du champ d'application de la présente Norme internationale. L'en-tête des
données échangées, décrit en 6.1, comprend une partie intitulée «Commentaires», dans laquelle il pourrait
être possible de communiquer les données de contrôle qualité.
vi © ISO 2010 – Tous droits réservés
NORME INTERNATIONALE ISO 10617:2010(F)
Textiles — Format de données standard pour la communication
colorimétrique — Textiles et mesurages associés
1 Domaine d'application
La présente Norme internationale se rapporte principalement à l'échange des données spectrales, qui sont
les données fondamentales des couleurs communiquées.
La présente Norme internationale fournit un format normalisé pour l'échange de données entre un instrument
de mesurage colorimétrique et un logiciel utilisé pour les calculs, en se basant sur les données mesurées.
Une application clé consiste à mesurer et à formuler la recette associée des colorants utilisés dans l'industrie
textile, cette application pouvant cependant servir à n'importe quel secteur d'activités où il existe un besoin de
communiquer des données colorimétriques, par exemple la formulation des pigments pour les plastiques et
les peintures, la gestion des couleurs dans les arts graphiques et les autres industries de reproduction des
couleurs.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
1)
Publication CIE 15:2004, Colorimétrie
e
Publication CIE 17.4:1987, Vocabulaire international de l'éclairage, 4 ed. (Publication conjointe CEI/CIE)
3 Termes abrégés
Pour les besoins du présent document, l'abréviation suivante s'applique.
fdc: format d'échange de données colorimétriques
4 Principe
La présente Norme internationale décrit les termes utilisés dans le format d'échange de données
colorimétriques (fdc). Elle indique l'ordre des champs et la manière dont le format est défini. Aucun des
champs du format n'est obligatoire; le champ requis pour le terme peut être laissé vide, auquel cas une valeur
par défaut est prévue. Il convient cependant de noter que plus la quantité d'informations fournies avec les
mesurages est élevée, plus les données sont fiables pour le destinataire.
1) Commission internationale de l'éclairage, CIE Central Bureau, Kegelgasse 27, A-1030 Vienne, Autriche,
www.cie.co.at
Le format décrit ne concerne que la communication des données. Il n'a pas de rapport avec la manière dont
ces données sont créées, lues ou traitées par le logiciel de mesurage, le logiciel de traitement des données,
les tableurs, etc. Toutes les données sont communiquées sous forme de document XML.
La présente Norme internationale ayant été conçue en association avec l'industrie textile, elle peut néanmoins
être appliquée à d'autres industries utilisant des instruments de mesurage colorimétrique. Il convient de
s'assurer qu'il n'existe aucune autre norme spécifique au domaine d'application ou à l'industrie concerné(e),
qui pourrait être appliquée.
5 Terminologie
Les termes utilisés pour décrire un enregistrement de mesurage valide sont divisés en deux parties. La
première partie, A, est la partie d'identification de l'échantillon et est commune à tous les mesurages. Elle
contient des informations descriptives concernant l'échantillon à mesurer. La deuxième partie est constituée
d'un ou de plusieurs blocs de données, B à G, représentant chacun une série spécifique de données issues
de mesurages. La multiplicité des blocs de données de mesurage est utile lorsque, par exemple, un
échantillon a été mesuré, soit séparément pour deux ou plusieurs géométries, soit simultanément avec deux
ou plusieurs géométries (par exemple dans le cas d'un instrument de mesure multi-angulaire). Les blocs de
données multiples seront généralement du même type. Les enregistrements de données valides sont par
exemple ABB ou ACCCCC ou ABBC.
Dans chaque partie, les en-têtes de chaque paramètre utilisé pour la communication sont fournis, puis
expliqués dans un tableau qui suit. Chaque paramètre étant facultatif, les paramètres non renseignés
prendront une valeur par défaut (comme indiqué dans les descriptions suivantes) ou, si aucune valeur par
défaut n'est spécifiée, il convient de les considérer comme indéfinis ou non applicables.
6 Structure
Un fichier contenant des données de mesurage serait normalement structuré comme indiqué à la Figure 1.
Cette structure permet la multiplicité des blocs de données dans un seul fichier d'échange, comme décrit à
l'Article 5.
Identification de l'échantillon
Bloc de données de mesurage 1
Bloc de données de mesurage 2
′′
′′
Bloc de données de mesurage N
Figure 1 — Structure d'un fichier de mesurage de données
Si plusieurs échantillons doivent être mesurés, un fichier de données complet doit être assemblé pour chaque
échantillon.
La Figure 2 indique la hiérarchie entre les divers composants du fichier d'échange de données
colorimétriques. Cela permet de décrire l'échantillon, les mesures spectrales et les mesures colorimétriques.
La partie inférieure de la Figure 2 montre la relation entre les divers paramètres qui peuvent être associés à
chaque mesurage.
2 © ISO 2010 – Tous droits réservés
Figure 2 — Paramètres pouvant être associés avec chaque bloc de mesurage
6.1 Identification de l'échantillon (A)
⎯ Nom
⎯ Référence
⎯ Description
⎯ Support
⎯ Émetteur
⎯ Identifiant unique
⎯ Commentaires
⎯ Prévisualisation de la couleur
Cette partie est constituée de texte permettant l'identification et la description de l'échantillon mesuré. C'est la
première partie à transmettre, elle est suivie par un ou plusieurs blocs de données de mesurage.
Voir Tableau 1.
Tableau 1 — Identification de l'échantillon (A)
Paramètre Type Description
Nom Texte Nom de l'échantillon mesuré.
Référence Texte Identification de l'utilisateur de l'échantillon.
Description Texte Détails et particularités de l'échantillon.
Support Texte Détails du matériau utilisé derrière l'échantillon pendant le mesurage.
Émetteur Texte Personne chargée du mesurage.
Identifiant unique Texte Identifiant généré par le logiciel de mesurage. Idéalement, celui-ci
est créé à partir du numéro de série de l'instrument et est estampillé
avec la date/l'heure.
Commentaires Texte Zone réservée à l'utilisateur pour ajouter toute autre information qu'il
souhaite transmettre.
Prévisualisation de la Hexadécimal La prévisualisation de la couleur comporte une représentation
couleur numérique approximative de la couleur spécifiée, utilisant l'espace de couleur
sRGB et écrite avec six chiffres hexadécimaux: par exemple
#FF0000 (rouge). Il peut y avoir plusieurs prévisualisations si, par
exemple, l'enregistrement comporte plusieurs angles ou les données
spéculaires incluses et exclues. La prévisualisation de la couleur ne
sert qu'à visualiser approximativement l'échantillon pour l'identifier, et
il convient de ne pas l'utiliser pour transmettre les données réelles.
6.2 Bloc de données de mesurage
Il existe six blocs de données de mesurage possibles, pouvant être associés à un échantillon. Au moins l'un
d'entre eux doit suivre le bloc d'identification de l'échantillon. Si un échantillon a, par exemple, été mesuré
séparément avec deux ou plusieurs géométries, ou simultanément avec deux ou plusieurs géométries, un
bloc de données de mesurage suit alors pour chaque géométrie.
6.2.1 Mesurage de la réflectance spectrale (B)
Mesurage, en fonction de la longueur d'onde, du rapport entre le radiant réfléchi ou flux lumineux et le flux
incident, dans des conditions données.
a) Longueur d'onde (nm)
b) Valeur (%)
c) Incertitude (± %)
d) Paramètres de mesurage
⎯ Date et heure du mesurage
⎯ Nombre de mesurages moyennés
⎯ Humidité relative (%)
⎯ Température (°C)
e) Géométrie
⎯ Diamètre d'ouverture (mm) et description
4 © ISO 2010 – Tous droits réservés
⎯ Bande passante corrigée («oui» ou «non»)
⎯ Largeur de bande (nm)
⎯ Configuration (spéculaire «inclus» ou «exclu»)
⎯ Incidence (degrés, «d» ou «t», voir Tableau 2)
⎯ Flux mesuré (degrés, «d» ou «t», voir Tableau 2)
⎯ Orientation/Environnement de l'échantillon (descriptif)
f) Identification de l'instrument
⎯ Fabricant
⎯ Modèle
⎯ Numéro de série
g) Paramètres source
⎯ Source (descriptif)
⎯ Filtre (descriptif)
⎯ Polarisation (descriptif)
h) Étalon de référence (noir)
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Validité
i) Étalon de référence (blanc)
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Validité
j) Composant UV
⎯ Longueur d'onde de coupure (nm)
⎯ Niveau fixé
k) Étalon de référence (UV)
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Validité
Cela couvre les mesurages de la réflectance lorsque les données spectrales proviennent d'un instrument
avec sphère intégrante. Deux géométries possibles sont permises, telles que définies par la CIE: spéculaire
inclus et spéculaire exclu. Voir Tableau 2.
Tableau 2 — Mesurage de la réflectance spectrale (B)
Paramètre Type Description
Longueur d'onde (nm) Numérique Longueur d'onde, en nanomètres, à laquelle la réflectance a été
mesurée. Les paramètres d'incertitude et de valeur ont été associés
(voir plus bas).
NOTE Cela est répété avec la valeur et l'incertitude (voir plus bas) pour le
nombre de points de données spectrales mesurés. Un minimum de 16 séries de
données, incluant longueur d'onde, valeur et incertitude, pertinentes pour le calcul
des données colorimétriques, doit être saisi pour obtenir des résultats
colorimétriques significatifs (c'est-à-dire 400 nm à 700 nm à intervalles de 20 nm).
Les points de mesurage en longueur d'onde doivent être régulièrement espacés et
sans «trous».
Valeur (%) Numérique Réflectance exprimée en pourcentage. Les paramètres longueur d'onde
et incertitude ont été associés. (Voir également la Note sur la longueur
d'onde.)
Incertitude (± %) Numérique Valeur d'incertitude de réflectance exprimée en ± %. Les paramètres
longueur d'onde et valeur ont été associés. (Voir également la Note sur
la longueur d'onde.)
Paramètres de mesurage
Date et heure du mesurage Date:heure Exprimés en année, mois et jour, heures, minutes et secondes (AAAA-
MM-JJ-hh:mm:ss).
Nombre de mesurages Nombre entier Certains instruments peuvent faire la moyenne de plusieurs mesurages
moyennés [défaut = 1] pour obtenir le résultat de mesurage final.
Humidité relative (%) Numérique Pourcentage d'humidité relative de l'échantillon mesuré.
Température (°C) Numérique Température, en degrés Celsius de l'échantillon mesuré.
Géométrie
Diamètre d'ouverture (mm) Numérique + Taille, en millimètres, de l'ouverture de la fenêtre d'observation de
et description texte l'échantillon et description qualitative, par exemple «grand».
Bande passante corrigée Texte Le résultat indiqué par l'instrument a-t-il été corrigé de la non triangularité
(«oui» ou «non») «oui» ou «non» de la fonction de bande passante ?
Largeur de bande (nm) Numérique Largeur de bande du mesurage, en nanomètres.
Configuration Texte Deux possibilités pour la composante spéculaire; «incluse» ou «exclue».
Incidence Numérique, Pour l'éclairage directionnel, la direction de l'éclairage en degrés par
(degrés, si degrés rapport à la perpendiculaire au plan de l'échantillon (généralement 8°).
«d» ou «t») Pour l'illumination par sphère intégrante, soit «d» pour un éclairage diffus
Texte,
avec composante spéculaire exclue, soit «t» pour un éclairage diffus
si «d» ou «t»
avec composante spéculaire incluse.
Flux mesuré Numérique, Pour la détection directionnelle, la direction de détection/mesurage en
(degrés, si degrés degrés par rapport à la perpendiculaire au plan de l'échantillon
«d» ou «t») (généralement 8°). Pour la détection par sphère intégrante, soit «d» pour
Texte,
une détection diffuse avec composante spéculaire exclue, soit «t» pour
si «d» ou «t»
une détection diffuse avec composante spéculaire incluse.
Orientation/Environnement Texte Description de l'emplacement de l'échantillon par rapport à l'éclairage,
de l'échantillon (descriptif) par exemple haut, bas, parallèle à l'armure.
6 © ISO 2010 – Tous droits réservés
Tableau 2 (suite)
Paramètre Type Description
Identification de l'instrument
Fabricant Texte Nom du fabricant de l'instrument.
Modèle Texte Numéro de modèle de l'instrument.
Numéro de série Texte Numéro de série de l'instrument.
Paramètres source
Source Texte Source utilisée pendant le mesurage. Cela fournit un guide lors du
mesurage des échantillons fluorescents. «Flash au xénon» ou
«tungstène» sont des exemples possibles.
Filtre Texte Identifie l'utilisation d'un filtre physique pendant le mesurage. «D65»,
«UV» ou «aucun» sont des exemples possibles.
Polarisation Texte Indique l'utilisation d'un filtre de polarisation physique pendant le
«oui» ou «non» mesurage.
Étalon de référence (noir) Étalon utilisé pour l'étalonnage de l'instrument pour des mesurages
sombres ou noirs.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Étalon de référence (blanc) Étalon utilisé pour l'étalonnage du niveau 100% de l'instrument ou les
mesurages blancs.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Composant UV Certains instruments permettent d'exclure le composant UV de la source
de lumière.
Longueur d'onde de Numérique Longueur d'onde de coupure, en nanomètres, pour un filtre UV réglable
coupure s'il y en a un.
Niveau fixé Numérique Niveau UV fixé, si réglable.
Étalon de référence (UV) Étalon utilisé pour régler la longueur d'onde de coupure dans l'UV ou le
niveau UV.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
6.2.2 Mesurage du facteur de radiance spectrale (C)
Mesurage, en fonction de la longueur d'onde, du rapport entre la radiance de l'élément de surface dans une
direction donnée et celle du diffuseur idéal de réflexion ou de transmission, irradié et observé de façon
identique.
a) Longueur d'onde (nm)
b) Valeur (%)
c) Incertitude (± %)
d) Paramètres de mesurage
⎯ Date et heure du mesurage
⎯ Nombre de mesurages moyennés
⎯ Humidité relative (%)
⎯ Température (°C)
e) Géométrie
⎯ Diamètre d'ouverture (mm) et description
⎯ Bande passante corrigée
⎯ Largeur de bande (mm)
⎯ Configuration («annulaire» ou «plan»)
⎯ Incidence (degrés)
⎯ Flux mesuré (degrés)
⎯ Orientation/Environnement de l'échantillon (descriptif)
f) Identification de l'instrument
⎯ Fabricant
⎯ Modèle
⎯ Numéro de série
g) Paramètres source
⎯ Source
⎯ Filtre
⎯ Polarisation
h) Étalon de référence (noir)
⎯ Numéro de série du certificat
8 © ISO 2010 – Tous droits réservés
⎯ Traçabilité
⎯ Validité
i) Étalon de référence (blanc)
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Validité
j) Composant UV
⎯ Longueur d'onde de coupure (nm)
⎯ Niveau fixé
Ce bloc couvre les mesurages du facteur de radiance. La géométrie la plus courante est celle recommandée
par la CIE, soit 0°/45°; d'autres géométries sont toutefois aussi utilisées, spécialement avec les
spectrophotomètres multi-angulaires. Voir Tableau 3.
Tableau 3 — Mesurage du facteur de radiance spectrale (C)
Paramètre Type Description
Longueur d'onde (nm) Numérique Longueur d'onde, en nanomètres, à laquelle le facteur de radiance a été
mesuré. Les paramètres d'incertitude et de valeur ont été associés (voir
plus bas).
NOTE Cela est répété avec la valeur et l'incertitude (voir plus bas) pour le
nombre de points de données spectrales mesurés. Un minimum de 16 séries de
données, incluant longueur d'onde, valeur et incertitude, pertinentes pour le calcul
des données colorimétriques, doit être saisi pour obtenir des résultats
colorimétriques significatifs (c'est-à-dire 400 nm à 700 nm à intervalles de 20 nm).
Les points de mesurage en longueur d'onde doivent être régulièrement espacés et
sans «trous».
Valeur (%) Numérique Facteur de radiance exprimé en pourcentage. Les paramètres longueur
d'onde et incertitude ont été associés. (Voir également la Note sur la
longueur d'onde.)
Numérique
Incertitude (± %) Valeur d'incertitude du facteur de radiance exprimée en ± %. Les
paramètres longueur d'onde et valeur ont été associés.
(Voir également la Note sur la longueur d'onde.)
Paramètres de mesurage
Date et heure du mesurage Date:heure Exprimés en année, mois et jour, heures, minutes et secondes
(AAAA-MM-JJ-hh:mm:ss).
Nombre de mesurages Nombre entier Certains instruments peuvent faire la moyenne de plusieurs mesurages
moyennés [défaut = 1] pour obtenir le résultat de mesurage final.
Humidité relative (%) Numérique Pourcentage d'humidité relative de l'échantillon mesuré.
Température (°C) Numérique Température, en degrés Celsius, de l'échantillon mesuré.
Géométrie
Diamètre d'ouverture (mm) Numérique + Taille, en millimètres, de l'ouverture de la fenêtre d'observation de
et description texte l'échantillon et description textuelle, par exemple «grand».
Bande passante corrigée Texte Le résultat indiqué par l'instrument a-t-il été corrigé de la non triangularité
(«oui» ou «non») «oui» ou «non» de la fonction de bande passante?
Largeur de bande (nm) Numérique Largeur de bande du mesurage, en nanomètres.
Tableau 3 (suite)
Paramètre Type Description
Configuration Texte Deux options relatives à la configuration géométrique globale des
«annulaire» ou faisceaux d'éclairage et de détection. Plan si les faisceaux d'éclairage et
«plan» de détection forment un plan unique. Annulaire si la collecte ou
l'illumination de l'échantillon est à diverses positions autour de
l'échantillon avec l'angle désigné, par exemple en utilisant un illuminateur
ou un collecteur annulaire.
Incidence (degrés) Numérique Orientation de l'éclairage, en degrés, par rapport à la perpendiculaire au
plan de l'échantillon.
Flux mesuré (degrés) Numérique Orientation de détection/mesurage, en degrés, par rapport à la
perpendiculaire au plan de l'échantillon.
Orientation/Environnement Texte Description de l'emplacement de l'échantillon par rapport à l'illumination,
de l'échantillon (descriptif) par exemple, haut, bas ou parallèle à l'armure, et informations sur
l'environnement des échantillons, si cela est pertinent pour le mesurage.
Identification de l'instrument
Fabricant Texte Nom du fabricant de l'instrument.
Modèle Texte Numéro de modèle de l'instrument.
Numéro de série Texte Numéro de série de l'instrument.
Paramètres source
Source Texte Source utilisée pendant le mesurage. Cela fournit un guide lors du
mesurage des échantillons fluorescents. «Flash au xénon» ou
«tungstène» sont des exemples possibles.
Filtre Texte Identifie l'utilisation d'un filtre physique pendant le mesurage. «D65»,
«UV» ou «aucun» sont des exemples possibles.
Polarisation Texte Indique l'utilisation d'un filtre de polarisation physique pendant le
«oui» ou «non» mesurage.
Étalon de référence (noir) Étalon utilisé pour l'étalonnage de l'instrument pour des mesurages
sombres ou noirs.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Étalon de référence (blanc) Étalon utilisé pour l'étalonnage du niveau 100 % de l'instrument ou les
mesurages blancs.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Composant UV Certains instruments permettent d'exclure le composant UV de la source
de lumière.
Longueur d'onde de Numérique Longueur d'onde de coupure, en nanomètres, pour un filtre UV réglable
coupure s'il y en a un.
Niveau fixé Numérique Niveau UV fixé, si réglable.
10 © ISO 2010 – Tous droits réservés
Tableau 3 (suite)
Paramètre Type Description
Étalon de référence (UV) Étalon utilisé pour régler la longueur d'onde de coupure dans l'UV ou le
niveau UV.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
6.2.3 Mesurage radiométrique spectral (D)
Mesurage, en fonction de la longueur d'onde, de la puissance rayonnante absolue d'une source, transmise ou
réfléchie par une éprouvette. Voir Tableau 4.
a) Longueur d'onde (nm)
−1 −2
b) Valeur (W⋅sr ⋅m )
−1 −2
c) Incertitude (± W⋅sr ⋅m )
d) Paramètres de mesurage
⎯ Date et heure du mesurage
⎯ Nombre de mesurages moyennés
⎯ Humidité relative (%)
⎯ Température (°C)
e) Géométrie
⎯ Angle sous-tendu (degrés)
⎯ Diamètre d'ouverture (mm) et description
⎯ Bande passante corrigée
⎯ Largeur de bande (nm)
⎯ Distance de l'échantillon (m)
⎯ Incidence (degrés, «t» ou «d», voir Tableau 4)
⎯ Flux mesuré (degrés)
⎯ Orientation/Environnement de l'échantillon (descriptif)
f) Identification de l'instrument
⎯ Fabricant
⎯ Modèle
⎯ Numéro de série
g) Lecture de zéro
⎯ Correction appliquée («oui» ou «non»)
⎯ Type (par exemple «faisceau bloqué»)
h) Étalon de référence
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Type de mesurage (source ou pavé)
⎯ Validité
i) Composant UV
⎯ Longueur d'onde de coupure (nm)
⎯ Niveau fixé
j) Étalon de référence (UV)
⎯ Numéro de série du certificat
⎯ Validité
⎯ Traçabilité
Ce bloc enregistre les mesurages effectués avec un spectroradiomètre. Les résultats sont exprimés en watts
−1 −2
par stéradian mètre carré (W⋅sr ⋅m ).
Tableau 4 — Mesurage radiométrique spectral (D)
Paramètre Type Description
Longueur d'onde (nm) Numérique Longueur d'onde, en nanomètres, à laquelle la radiance a été mesurée.
Les paramètres d'incertitude et de valeur ont été associés (voir plus bas).
NOTE Cela est répété avec la valeur et l'incertitude (voir plus bas) pour le
nombre de points de données spectrales mesurés. Un minimum de 16 séries de
données, incluant longueur d'onde, valeur et incertitude, pertinentes pour le calcul
des données colorimétriques, doit être saisi pour obtenir des résultats
colorimétriques significatifs (c'est-à-dire 400 nm à 700 nm à intervalles de 20 nm).
Les points de mesurage en longueur d'onde doivent être régulièrement espacés et
sans «trous».
−1 −2
Numérique Radiance exprimée en watts par stéradian mètre carré. Les paramètres
Valeur (W⋅sr ⋅m )
longueur d'onde et incertitude ont été associés. (Voir également la Note
sur la longueur d'onde.)
Incertitude Numérique Incertitude de la valeur de radiance exprimée en watts par stéradian
−1 −2
mètre carré. Les paramètres longueur d'onde et valeur ont été associés.
(± W⋅sr ⋅m )
(Voir également la Note sur la longueur d'onde.)
12 © ISO 2010 – Tous droits réservés
Tableau 4 (suite)
Paramètre Type Description
Paramètres de mesurage
Date et heure du mesurage Date:heure Exprimés en année, mois et jour, heures, minutes et secondes
(AAAA-MM-JJ-hh:mm:ss).
Nombre de mesurages Nombre entier Certains instruments peuvent faire la moyenne de plusieurs mesurages
moyennés [défaut = 1] pour obtenir le résultat de mesurage final.
Humidité relative (%) Numérique Pourcentage d'humidité relative de l'échantillon mesuré.
Température (°C) Numérique Température, en degrés Celsius, de l'échantillon mesuré.
Géométrie
Angle sous-tendu (degrés) Numérique C'est l'angle du cône sous-tendu par le radiomètre lors de la visualisation
de l'échantillon.
Diamètre d'ouverture (mm) Texte Taille, en millimètres, de l'ouverture de visualisation et description du
et description texte.
Bande passante corrigée Texte Le résultat indiqué par l'instrument a-t-il été corrigé de la non triangularité
(«oui» ou «non») «oui» ou «non» de la fonction de bande passante?
Largeur de bande (nm) Numérique Largeur de bande du mesurage, en nanomètres.
Distance de l'échantillon Numérique Distance entre l'échantillon et l'ouverture du radiomètre, en mètres.
(m)
Incidence Numérique, Pour l'éclairage directionnel, la direction de l'éclairage en degrés par
(degrés, si degrés rapport à la perpendiculaire au plan de l'échantillon (généralement 8°).
«d» ou «t») Pour l'illumination par sphère intégrante, soit «d» pour un éclairage diffus
avec composante spéculaire exclue, soit «t» pour un éclairage diffus
Texte,
avec composante spéculaire incluse.
si «d» ou «t»
Flux mesuré (degrés) Numérique Orientation de détection/mesurage, en degrés, par rapport à la
perpendiculaire au plan de l'échantillon.
Orientation/Environnement Texte Description de l'emplacement de l'échantillon par rapport à l'illumination,
de l'échantillon (descriptif) par exemple, haut, bas ou parallèle à l'armure, et informations sur
l'environnement des échantillons, si cela est pertinent pour le mesurage.
Identification de l'instrument
Fabricant Texte Nom du fabricant de l'instrument.
Modèle Texte Numéro de modèle de l'instrument.
Numéro de série Texte Numéro de série de l'instrument.
Lecture de zéro Détail sur la gestion du niveau d'obscurité de l'instrument.
Correction appliquée Texte Le mesurage a-t-il été corrigé de la lecture de niveau zéro?
(«oui» ou «non») «oui» ou «non»
Type (par exemple Texte Détails d'obtention de la lecture du zéro, par exemple blocage du
«faisceau bloqué») faisceau, utilisation d'un volet/obturateur, etc.
Étalon de référence Étalon utilisé pour étalonner l'échelle de l'instrument.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
Type de mesurage (source Texte Deux possibilités pour l'étalonnage de l'instrument: utiliser une source de
ou pavé) lumière directe ou observer un pavé éclairé, généralement blanc.
Tableau 4 (suite)
Paramètre Type Description
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Composant UV Certains instruments permettent d'exclure le composant UV de la source
de lumière.
Longueur d'onde de Numérique Longueur d'onde de coupure, en nanomètres, pour un filtre UV réglable
coupure s'il y en a un.
Niveau fixé Numérique Niveau UV fixé, si réglable.
Étalon de référence (UV) Étalon utilisé pour régler la longueur d'onde de coupure dans l'UV ou le
niveau UV.
Numéro de série du Texte Numéro de série du certificat ou référence.
certificat
Validité De (date) Dates certifiées (AAAA-MM-JJ) entre lesquelles les mesurages sont
à (date) valides.
Traçabilité Texte Laboratoire de normalisation national, laboratoire d'étalonnage ou autre
organisme auquel les valeurs certifiées sont attribuables.
6.2.4 Mesurage de la transmission spectrale (E)
Mesurage, en fonction de la longueur d'onde, du rapport entre le radiant réfléchi ou flux lumineux et le flux
incident, dans des conditions données.
a) Longueur d'onde (nm)
b) Valeur (%)
c) Incertitude (± %)
d) Paramètres de mesurage
⎯ Date et heure du mesurage
⎯ Nombre de mesurages moyennés
⎯ Type de référence (par exemple «air» ou «eau»)
⎯ Humidité relative (%)
⎯ Température (°C)
e) Géométrie
⎯ Diamètre d'ouverture (mm) et description
⎯ Bande passante corrigée
⎯ Largeur de bande (nm)
⎯ Longueur de parcours de la cellule/épaisseur (mm)
⎯ Incidence (degrés, «d» ou «t», voir Tableau 5)
14 © ISO 2010 – Tous droits réservés
⎯ Flux mesuré (degrés, «d» ou «t», voir Tableau 5)
⎯ Orientation de l'échantillon (descriptif)
⎯ Mode: normal, diffus ou total
f) Identification de l'instrument
⎯ Fabricant
⎯ Modèle
⎯ Numéro de série
g) Paramètres source
⎯ Source
⎯ Filtre
⎯ Polarisation
h) Transmission zéro
⎯ Correction appliquée («oui» ou «non»)
⎯ Type (par exemple «faisceau bloqué» ou «cavité»)
i) Composant UV
⎯ Longueur d'onde de coupure (nm)
⎯ Niveau fixé
j) Étalon de référence (UV)
⎯ Numéro de série du certificat
⎯ Traçabilité
⎯ Validité
Le mesurage le plus courant de la transmittance est celui de la transmittance normale, où le faisceau passant
à travers l'échantillon sans diffusion est mesuré.
Les mesurages les moins courants sont:
⎯ la transmittance diffuse, si une partie ou l'intégralité du faisceau incident est diffusée et que la lumière
diffusée est mesurée; ou
⎯ la transmittance totale, si toute la lumière diffusée et normalement mesurée est mesurée.
Voir Tableau 5.
Tableau 5 — Mesurage de la transmission spectrale (E)
Paramètre Type Description
Longueur d'onde (nm) Numérique Longueur d'onde, en nanomètres, à laquelle la transmittance a été
mesurée. La valeur et les paramètres d'incertitudes ont été associés
(voir plus bas).
NOTE Cela est répété avec la valeur et l'incertitude (voir plus bas) pour le
nombre de points de données spectrales mesurés. Un minimum de 16 séries de
données, incluant longueur d'onde, valeur et incertitude, pertinentes pour le calcul
des données colorimétriques, doit être saisi pour obtenir des résultats
colorimétriques significatifs (c'est-à-dire 400 nm à 700 nm à intervalles de 20 nm).
Les points de mesurage en longueur d'onde doivent être régulièrement espacés
et sans «trous».
Transmittance exprimée en pourcentage. Les paramètres longueur
Valeur (%) Numérique
d'onde et incertitude ont été associés. (Voir également la Note sur la
longueur d'onde.)
Numérique
Incertitude (± %) Valeur d'incertitude de transmittance exprimée en ± %. Les paramètres
longueur d'onde et valeur ont été associés. (Voir également la Note sur
la longueur d'onde.)
Paramètres de mesurage
Date et heure du mesurage Date:heure Exprimés en année, mois et jour, heures, minutes et secondes (AAAA-
MM-JJ-hh:mm:ss).
Nombre de mesurages Nombre entier Certains instruments peuvent faire la moyenne de plusieurs mesurages
moyennés [défaut = 1] pour obtenir le résultat de mesurage final.
Type de référence Texte Matériaux utilisés pour établir le niveau 100 % auquel les résultats sont
comparés, par exemple air, vide, eau distillée, étalon ou solution.
Humidité relative (%) Numérique Pourcentage d'humidité relative de l'échantillon mesuré.
Température (°C) Numérique Température, en degrés Celsius, de l'échantillon mesuré.
Géométrie
Diamètre d'ouverture (mm) Taille, en millimètres, de l'ouverture de la fenêtre d'observation de
Texte
et description l'échantillon et description textuelle, par exemple «grand».
Bande passante corrigée Texte Le résultat indiqué par l'instrument a-t-il été corrigé de la non triangularité
(«oui» ou «non») «oui» ou «non» de la fonction de bande passante?
Largeur de bande (nm) Numérique Largeur de bande du mesurage, en nanomètres.
Longueur de parcours de la Numérique Longueur de parcours de la cellule ou cuve contenant la solution
cellule/épaisseur (mm) mesurée (généralement 10 mm pour une cuve standard) ou épaisseur
de l'échantillon.
Incidence Numérique, Pour l'illumination directionnelle, la direction de l'illumination en degrés
(degrés, si degrés par rapport à la perpendiculaire au plan de l'échantillon. Égal à 0° pour la
«d» ou «t») transmittance normale. Pour l'illumination par sphère intégrante, soit «d»
pour un éclairage diffus avec composante spéculaire exclue, soit «t»
Texte,
pour un éclairage diffus avec composante spéculaire incluse.
si «d» ou «t»
Flux mesuré (degrés) Numérique, Pour la détection directionnelle, l'orientation de détection/mesurage en
si degrés degrés par rapport à la perpendiculaire au plan de l'échantillon. Égal à 0°
pour la transmittance normale. Pour la détection par sphère intégrante,
soit «d» pour une détection diffuse avec composante spéculaire exclue,
Texte,
ou «t» pour une détection diffuse avec composante spéculaire incluse.
si «t» ou «d»
Orientation de l'échantillon Texte Description de l'emplacement de l'échantillon par rapport à l'éclairage,
(descriptif) par exemple haut, bas, parallèle à l'armure.
Mode Texte Descri
...














Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
