INTERNATIONAL ISO
STANDARD 19900
Third edition
2019-06
Petroleum and natural gas
industries — General requirements
for offshore structures
Industries du pétrole et du gaz naturel — Exigences générales
relatives aux structures en mer
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

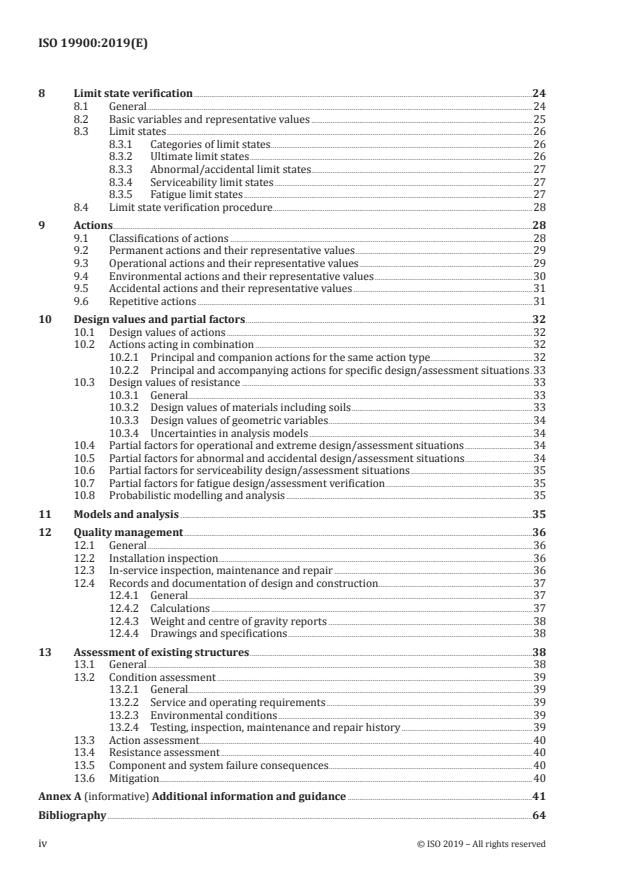

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Symbols and abbreviated terms . 8
4.1 Symbols . 8
4.2 Abbreviated terms . 9
5 Fundamental requirements . 9
5.1 General . 9
5.2 Structural integrity requirements .10
5.3 Functional requirements .10
5.4 Requirements for specific phases of the life of the structure .11
5.4.1 Planning .11
5.4.2 Construction and deployment .11
5.4.3 Structural integrity management .11
5.4.4 Decommissioning and removal .11
5.5 Requirements for durability and robustness .12
5.5.1 Durability, maintenance and inspection .12
5.5.2 Robustness .12
6 Basis for design/assessment .13
6.1 General .13
6.2 Platform location and orientation .13
6.3 Physical environmental conditions .14
6.4 Geotechnical and geophysical conditions .14
6.4.1 Marine site investigations .14
6.4.2 Seabed instability .15
6.4.3 Seabed disturbance .15
6.5 Specific design/assessment requirements .16
6.5.1 Topsides structures .16
6.5.2 Deck elevation .16
6.5.3 Splash zone .17
6.5.4 Stationkeeping systems .17
6.5.5 Conductor and riser systems .17
6.5.6 Foundations and anchoring .17
6.5.7 Additional operational requirements .18
7 Development of design/assessment situations.18
7.1 Hazards .18
7.2 Hazardous events.18
7.3 Exposure levels .19
7.3.1 General.19
7.3.2 Exposure level L1 .20
7.3.3 Exposure level L2 .20
7.3.4 Exposure level L3 .20
7.4 Design/assessment situations .21
7.4.1 General.21
7.4.2 Operational design/assessment situations .21
7.4.3 Extreme design/assessment situations .22
7.4.4 Abnormal design/assessment situations .22
7.4.5 Accidental design/assessment situations .23
7.4.6 Short duration design/assessment situations .23
7.4.7 Serviceability design/assessment situations .24
8 Limit state verification .24
8.1 General .24
8.2 Basic variables and representative values .25
8.3 Limit states .26
8.3.1 Categories of limit states .26
8.3.2 Ultimate limit states .26
8.3.3 Abnormal/accidental limit states.27
8.3.4 Serviceability limit states .27
8.3.5 Fatigue limit states .27
8.4 Limit state verification procedure .28
9 Actions .28
9.1 Classifications of actions .28
9.2 Permanent actions and their representative values .29
9.3 Operational actions and their representative values .29
9.4 Environmental actions and their representative values .30
9.5 Accidental actions and their representative values .31
9.6 Repetitive actions .31
10 Design values and partial factors .32
10.1 Design values of actions .32
10.2 Actions acting in combination .32
10.2.1 Principal and companion actions for the same action type .32
10.2.2 Principal and accompanying actions for specific design/assessment situations .33
10.3 Design values of resistance .33
10.3.1 General.33
10.3.2 Design values of materials including soils .33
10.3.3 Design values of geometric variables .34
10.3.4 Uncertainties in analysis models .34
10.4 Partial factors for operational and extreme design/assessment situations .34
10.5 Partial factors for abnormal and accidental design/assessment situations .34
10.6 Partial factors for serviceability design/assessment situations .35
10.7 Partial factors for fatigue design/assessment verification .35
10.8 Probabilistic modelling and analysis .35
11 Models and analysis .35
12 Quality management .36
12.1 General .36
12.2 Installation inspection .36
12.3 In-service inspection, maintenance and repair .36
12.4 Records and documentation of design and construction .37
12.4.1 General.37
12.4.2 Calculations .37
12.4.3 Weight and centre of gravity reports .38
12.4.4 Drawings and specifications .38
13 Assessment of existing structures .38
13.1 General .38
13.2 Condition assessment .39
13.2.1 General.39
13.2.2 Service and operating requirements .39
13.2.3 Environmental conditions .39
13.2.4 Testing, inspection, maintenance and repair history .39
13.3 Action assessment .40
13.4 Resistance assessment .40
13.5 Component and system failure consequences .40
13.6 Mitigation.40
Annex A (informative) Additional information and guidance .41
Bibliography .64
iv © ISO 2019 – All rights reserved
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 67, Materials, equipment and offshore
structures for petroleum, petrochemical and natural gas industries, Subcommittee SC 7, Offshore
structures.
This third edition cancels and replaces the second edition (ISO 19900:2013), which has been technically
revised. The main changes compared to the previous edition are as follows:
— Terms and definitions have been updated;
— Design/assessment situations are described, and the process for limit state design/assessment
verification has been clarified;
— Contents have been reorganized and many clarifications to provisions have been made;
— Annex A has been reorganized to mirror the numbering of the normative clauses and it has been
updated with substantial guidance moved from normative clauses.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
Introduction
The International Standards on offshore structures prepared by TC 67/SC 7 (i.e. ISO 19900, the
ISO 19901 series, ISO 19902, ISO 19903, ISO 19904-1, the ISO 19905 series, ISO 19906) constitute a
common basis addressing design requirements and assessments of all types of offshore structures
used by the petroleum and natural gas industries worldwide.
NOTE These are sometimes referred to as the ISO 19900 series on offshore structures.
Through their application, the intention is to achieve adequate structural integrity and performance
based on reliability levels appropriate for manned and unmanned offshore structures, whatever the
nature or combination of the materials used.
Structural integrity is an overall concept comprising: models for describing actions, structural
analyses, design rules, safety elements, workmanship, quality management, and national requirements,
all of which are mutually dependent. The modification of any of these elements in isolation can cause an
imbalance or inconsistency, with possible impact on the reliability inherent in the offshore structure.
The implications involved in modifying one element, therefore, need to be considered in relation to all
the elements and the overall reliability of the offshore structure.
The International Standards on offshore structures prepared by TC 67/SC 7 are intended to provide
latitude in the choice of structural configurations, materials and techniques and to allow for innovative
solutions. Sound engineering judgement is, therefore, necessary in the use of these documents.
Figure 1 gives a general indication of the relationships between the International Standards on offshore
structures prepared by TC 67/SC 7.
This document, i.e. ISO 19900, follows the principles of ISO 2394 and is the unifying document for
International Standards on offshore structures prepared by TC 67/SC 7, which encompass both
specific requirements for offshore structures (the ISO 19901 series) and “structure type” documents
(ISO 19902, ISO 19903, ISO 19904-1, ISO 19905-1, ISO 19905-3, and ISO 19906).
The ISO 19901 series addresses particular aspects of the design, construction, and operation of offshore
structures for the petroleum and natural gas industries. The provisions can be applicable to structures
of different types, materials and operating environments.
In addition to the relationships between the “structure type” documents and the ISO 19901 series, there
is also some interdependence among the “structure type” documents, in that one can reference another,
e.g. ISO 19906 on arctic offshore structures builds upon the requirements of ISO 19902 on fixed steel
offshore structures.
In ISO International Standards, the following verbal forms are used:
— “shall” and “shall not” are used to indicate requirements strictly to be followed in order to conform
to the document and from which no deviation is permitted;
— “should” and “should not” are used to indicate that, among several possibilities, one is recommended
as particularly suitable, without mentioning or excluding others, or that a certain course of action is
preferred but not necessarily required, or that (in the negative form) a certain possibility or course
of action is deprecated but not prohibited;
— “may” is used to indicate a course of action permissible within the limits of the document;
— “can” and “cannot” are used for statements of possibility and capability, whether material, physical
or causal.
Additional information and guidance are given in Annex A, where the clause numbering mirrors the
normative clauses to facilitate cross referencing.
vi © ISO 2019 – All rights reserved
Figure 1 — Relationship of International Standards on offshore structures prepared by TC67/SC7
INTERNATIONAL STANDARD ISO 19900:2019(E)
Petroleum and natural gas industries — General
requirements for offshore structures
1 Scope
This document specifies general requirements and recommendations for the design and assessment of
bottom-founded (fixed) and buoyant (floating) offshore structures.
This document is applicable for all phases of the life of the structure, including:
— successive stages of construction (i.e. fabrication, transportation, and installation),
— service in-place, both during design life and during any life extensions, and
— decommissioning, and removal.
This document contains general requirements and recommendations for both the design of new build
structures and for the structural integrity management and assessment of existing structures.
This document does not apply to subsea and riser systems or pipeline systems.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 19901-1, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 1: Metocean design and operating considerations
ISO 19901-2, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 2: Seismic design procedures and criteria
ISO 19901-3, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 3: Topsides structure
ISO 19901-4, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 4: Geotechnical and foundation design considerations
ISO 19901-5, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 5: Weight control during engineering and construction
ISO 19901-6, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 6: Marine operations
ISO 19901-7, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 7: Stationkeeping systems for floating offshore structures and mobile offshore units
ISO 19901-8, Petroleum and natural gas industries — Specific requirements for offshore structures —
Part 8: Marine soil investigations
ISO 19901-9, Petroleum and natural gas industries — Specific requirements for offshore structures — Part
9: Structural integrity management
ISO 19902, Petroleum and natural gas industries — Fixed steel offshore structures
ISO 19903, Petroleum and natural gas industries — Concrete offshore structures
ISO 19904-1, Petroleum and natural gas industries — Floating offshore structures — Part 1: Monohulls,
semisubmersibles and spars
ISO 19905-1, Petroleum and natural gas industries — Site-specific assessment of mobile offshore units —
Part 1: Jack-ups
ISO 19905-3, Petroleum and natural gas industries — Site-specific assessment of mobile offshore units —
Part 3: Floating unit
ISO 19906, Petroleum and natural gas industries — Arctic offshore structures
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
abnormal environmental event
−3
environmental hazardous event (3.27) having probability of occurrence not greater than 10 per
annum (1 in 1 000 years)
3.2
accidental event
−3
non-environmental hazardous event (3.27) having probability of occurrence not greater than 10 per
annum (1 in 1 000 years)
Note 1 to entry: Accidental events, as referred to in this document, are associated with a substantial release of
energy, such as vessel collisions, fires, and explosions.
Note 2 to entry: Lesser accidents that could be expected during the life of the structure, such as dropped objects
and low energy vessel impact, are termed incidents and are addressed under operational design situations.
3.3
action
external load applied to the structure (3.53) (direct action) or an imposed deformation or acceleration
(indirect action)
EXAMPLE An imposed deformation can be caused by fabrication tolerances, differential settlement,
temperature change or moisture variation. An imposed acceleration can be caused by an earthquake.
3.4
action effect
result of actions (3.3) on a structural component (3.49) (e.g. internal force, moment, stress, strain) or on
the structure (3.53) (e.g. deflection, rotation)
3.5
air gap
distance between the highest water elevation and the lowest exposed part of the primary deck structure
(3.53) not designed to withstand associated environmental action effects (3.4) for a defined return
period (3.42)
Note 1 to entry: This definition can be refined for different platform types in their respective standards.
2 © ISO 2019 – All rights reserved
3.6
appurtenance
accessory or attachment to the structure (3.53) which typically assists installation, provides access or
protection, or carries fluids or gas
Note 1 to entry: Appurtenances do not normally contribute to the stiffness of the structure but can attract
significant hydrodynamic loading.
EXAMPLE Riser, caisson, boat landing, fender, and protection frames.
3.7
basic variable
variable representing physical quantities which characterize actions (3.3) and environmental
influences, geometric quantities, or material properties including soil properties
Note 1 to entry: Basic variables are typically uncertain random variables or random processes used in the
calculation or assessment of representative values of actions or resistance.
3.8
calibration
process used to determine and optimize partial factors using structural reliability analysis (3.52) and
target reliabilities
3.9
characteristic value
value assigned to a basic variable (3.7) with a prescribed probability
Note 1 to entry: In some design/assessment situations, a variable can have two characteristic values, an upper
value and a lower value.
3.10
conductor
tubular pipe set into the ground to provide the initial stable structural foundation for setting the
surface casing and protecting the internal well string from metocean actions
Note 1 to entry: The conductor provides lateral and, in some cases, axial support, enables circulation of drilling
fluid, and guides the drill string to facilitate setting of the surface casing.
3.11
decommissioning
process of shutting down a platform (3.37) enabling preparations for cleaning, dismantling and/or
removal from location at the end of total service life (3.18)
3.12
design resistance
resistance limit calculated using factored representative values (3.40) of basic variables (3.7) or from
factored expressions based on unfactored representative values (3.40) of basic variables (3.7)
EXAMPLE Examples of basic variables relevant to resistance are material properties.
3.13
design service life
planned period for which a structure (3.53) is used for its intended purpose with anticipated
maintenance, but without substantial repair being necessary
3.14
design value
value derived from the representative value (3.40) for use in limit state verification (3.32)
Note 1 to entry: Design values can be different in different design/assessment situations due to different partial
factors.
3.15
design/assessment criteria
quantitative formulations describing the conditions to be fulfilled for each design/assessment
situation (3.16)
3.16
design/assessment situation
set of physical conditions for which the structure (3.53) or its components are verified
3.17
deterioration
process that adversely affects structural integrity (3.50) over time
Note 1 to entry: Deterioration can be caused by naturally occurring chemical, physical, or biological actions
including corrosion, by severe environmental actions, by incidents and accidental actions, by repeated actions
such as those causing fatigue, by wear due to use, and by improper operation and maintenance of the structure.
3.18
total service life
design service life (3.13) plus any subsequent operational life extension period(s)
3.19
durability
ability of a structure (3.53) or structural component (3.49) to maintain its function throughout its total
service life (3.18)
3.20
exposure level
classification system used to establish relevant criteria for a structure (3.53) based on consequences
of failure
3.21
extreme environmental event
−2
environmental hazardous event (3.27) typically having probability of occurrence of 10 per annum (1
in 100 years)
3.22
fit-for-service
fulfilling defined structural integrity (3.50) and performance (3.36) requirements
Note 1 to entry: A structure not meeting all the specific provisions can be fit-for-service, provided it does not
cause unacceptable risk to life-safety or the environment.
3.23
fitness-for-service assessment
engineering evaluations to demonstrate that a structure (3.53) or a structural component (3.49) which
deviates from its design basis, is fit-for-service (3.22)
Note 1 to entry: Deviations can include deterioration or damage, life extension, and other changes and
modifications to the structure or to the design basis.
3.24
fixed structure
structure (3.53) that is bottom founded and transfers most of the actions (3.3) on it to the seabed (3.47)
3.25
floating structure
structure (3.53) where the full weight is supported by buoyancy
4 © ISO 2019 – All rights reserved
3.26
hazard
potential source of harm
Note 1 to entry: Harm is typically differentiated between harm to people, harm to the environment, or harm in
terms of costs to organization(s) or society in general.
3.27
hazardous event
event which occurs when a hazard (3.26) interacts with a structure (3.53)
EXAMPLE Wave impacting the structure, iceberg impacting the structure, excessive topside weight added to
the structure, vessel collision, fire, explosion, and landslip in the vicinity of structural anchors (piles).
3.28
ice gouge
ice scour
incision in the seabed (3.47) or removal of seabed material by an ice feature
3.29
incident
non-environmental hazardous event (3.27) considered in an operational design/assessment situation (3.16)
Note 1 to entry: Incident, as referred to in this document, is a lesser accidental event, associated with possible
local damage or damage to structural components, occurring with low probability, most typically associated
−2
with probabilities not less than 10 per annum (1 in 100 years).
3.30
jack-up
mobile offshore unit with a buoyant hull and one or more legs that can be moved up and down relative
to the hull
Note 1 to entry: A jack-up reaches its operational mode by lowering the leg(s) to the seabed and then raising
the hull to the required elevation. The majority of jack-ups have three or more legs, each of which can be moved
independently and which are supported in the seabed by spudcans.
3.31
limit state
state beyond which the structure (3.53) or structural component (3.49) no longer satisfies the design/
assessment criteria (3.15)
3.32
limit state verification
demonstration that the total design action effect (3.4) in each design/assessment situation (3.16) does
not exceed the limit state (3.31) design resistance (3.12)
3.33
nominal value
value assigned to a variable specified or determined on a non-statistical basis, typically from acquired
experience or physical conditions, or as published in a recognized code or standard
Note 1 to entry: In some design/assessment situations, a variable can have two nominal values, an upper value
and a lower value.
3.34
offshore
situated in water some distance from the shore
Note 1 to entry: Alternatively, near shore can be used to specify locations next to the coast or in mouths of rivers.
3.35
operator
representative of the company or companies leasing the site
Note 1 to entry: The operator is normally the oil company acting on behalf of co-licensees.
Note 2 to entry: The operator can be termed the owner or the duty holder.
3.36
performance
ability of a structure (3.53) or a structural component (3.49) to fulfil specified requirements
Note 1 to entry: Specified requirements include requirements for structural integrity and functionality.
3.37
platform
complete assembly of structural and non-structural systems for the purpose of development and
production of petroleum and natural gas fields
Note 1 to entry: The platform includes the structure and non-structural systems such as topsides equipment,
piping and accommodation.
Note 2 to entry: The platform includes the structural conductors and risers but does not include the non-
structural components of the hydrocarbon wells.
Note 3 to entry: The platform does not include the geological strata supporting the foundation. However, site-
specific geotechnical parameters provide the boundary conditions necessary to model the platform’s foundation
or anchoring.
3.38
reference period
period of time used as a basis for determining the representative value (3.40) of operational,
environmental, accidental and/or repetitive actions
3.39
reliability
performance (3.36) over a specified period of time
Note 1 to entry: When reliability is used in the context of limit states, it can be expressed as the probability that
the limit is not exceeded.
Note 2 to entry: The specified period of time is typically one year.
3.40
representative value
value assigned to a basic variable (3.7) for verification of a limit state (3.31) in a design/assessment
situation (3.16)
Note 1 to entry: Two types of representative value used in design verification are characteristic value and
nominal value.
3.41
resistance
ability of a structure (3.53), or a structural component (3.49), to withstand action effects (3.4)
3.42
return period
average time between occurrences of an event
Note 1 to entry: The offshore industry commonly uses a return period measured in years for environmental
events. The return period in years is equal to the reciprocal of the annual probability of occurrence of the event.
6 © ISO 2019 – All rights reserved
Note 2 to entry: For the purpose of this definition, events include both discrete hazardous events as well as
exceedances of a threshold value of a relevant variable.
3.43
riser
part of an offshore pipeline, including any subsea spool pieces, which extends from the sea floor (3.46)
to the pipeline termination point on a platform (3.37)
Note 1 to entry: For fixed structures, the termination point is usually the topsides.
Note 2 to entry: For floating structures, the riser can terminate at other locations on the platform.
3.44
robustness
ability of a structure (3.53) to withstand hazardous events (3.27) without being damaged to an extent
disproportionate to the cause
3.45
scour
removal of seabed (3.47) material caused by currents and/or waves
3.46
sea floor
interface between sea and seabed (3.47)
3.47
seabed
materials below the sea floor (3.46)
3.48
splash zone
part of a structure (3.53) that is intermittently exposed to air and immersed in the sea
3.49
structural component
discrete part of a structure (3.53)
Note 1 to entry: For this document, a component can include an assembly of components, e.g. a subsystem.
EXAMPLE Examples of components include columns, beams, stiffened plates, tubular members and joints,
mooring lines and tendons, gravel fill, foundation anchors and piles, but not the geological strata.
3.50
structural integrity
ability of a structure (3.53) or a structural component (3.49) to maintain performance (3.36) throughout
the total service life (3.18), with respect to structural safety, robustness (3.44), serviceability, and
durability (3.19)
3.51
structural integrity management
SIM
systematic multi-step cyclic process intended to assure structural integrity (3.50) and functionality of a
structure (3.53) throughout its total service life (3.18)
Note 1 to entry: Typical steps include data collection, data evaluation, development of an inspection strategy,
development and execution of an inspection programme, and consequent remedial works.
3.52
structural reliability analysis
probabilistic methodology for determining limit state (3.31) failure probabilities
3.53
structure
combination of physically connected structural components (3.49)
3.54
topsides
structure (3.53) and equipment placed on a supporting structure [fixed or floating] to provide some or
all of a platform’s (3.37) functions
Note 1 to entry: For a ship-shaped floating structure, the deck is not part of the topsides.
Note 2 to entry: For a jack-up, the hull is not part of the topsides.
Note 3 to entry: A separate fabricated deck or module support frame is part of the topsides.
3.55
ductility
ability of a material to deform and absorb energy beyond its elastic limit
3.56
ductility
ability of a structural component (3.49) to sustain action effects (3.4) beyond yield
3.57
ductility
<
...
NORME ISO
INTERNATIONALE 19900
Troisième édition
2019-06
Industries du pétrole et du gaz
naturel — Exigences générales
relatives aux structures en mer
Petroleum and natural gas industries — General requirements for
offshore structures
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
Sommaire Page
Avant-propos .vi
Introduction .vii
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Symboles et termes abrégés . 9
4.1 Symboles . 9
4.2 Termes abrégés .10
5 Exigences fondamentales .10
5.1 Généralités .10
5.2 Exigences relatives à l'intégrité structurelle .10
5.3 Exigences fonctionnelles .11
5.4 Exigences relatives à des phases spécifiques de la vie de la structure .11
5.4.1 Planification .11
5.4.2 Construction et déploiement .12
5.4.3 Gestion de l'intégrité structurelle. .12
5.4.4 Abandon et enlèvement .12
5.5 Exigences relatives à la pérennité et à la robustesse .12
5.5.1 Pérennité, maintenance et inspection .12
5.5.2 Robustesse .13
6 Base de conception/d'évaluation .14
6.1 Généralités .14
6.2 Emplacement et orientation de la plate-forme .14
6.3 Conditions d'environnement physique .14
6.4 Conditions géotechniques et géophysiques .15
6.4.1 Reconnaissances de site en mer .15
6.4.2 Instabilité du sous-sol marin .16
6.4.3 Perturbation du sous-sol marin .16
6.5 Exigences spécifiques de conception/d'évaluation .17
6.5.1 Superstructures .17
6.5.2 Cote du pont .17
6.5.3 Zone d'éclaboussure .18
6.5.4 Systèmes de maintien en position .18
6.5.5 Tubes conducteurs et systèmes de liaison surface/fond .18
6.5.6 Fondations et ancrage .19
6.5.7 Exigences opérationnelles supplémentaires .19
7 Développement des situations de conception/d'évaluation .19
7.1 Risques .19
7.2 Événements dangereux .19
7.3 Niveaux d'exposition .21
7.3.1 Généralités .21
7.3.2 Niveau d'exposition L1 .21
7.3.3 Niveau d'exposition L2 .21
7.3.4 Niveau d'exposition L3 .22
7.4 Situations de conception/d'évaluation .23
7.4.1 Généralités .23
7.4.2 Situations de conception/d'évaluation d'exploitation .23
7.4.3 Situations de conception/d'évaluation extrêmes .24
7.4.4 Situations de conception/d'évaluation anormales .24
7.4.5 Situations de conception/d'évaluation accidentelles .25
7.4.6 Situations de conception/d'évaluation de courte durée .25
7.4.7 Situations de conception/d'évaluation d'aptitude au service .26
8 Vérification aux états limites .27
8.1 Généralités .27
8.2 Variables de base et valeurs représentatives .27
8.3 États limites .29
8.3.1 Catégories d'états limites .29
8.3.2 États limites ultimes .29
8.3.3 États limites anormaux/accidentels .29
8.3.4 États limites de service .30
8.3.5 États limites de fatigue .30
8.4 Procédure de vérification aux états limites .30
9 Actions .31
9.1 Classifications des actions .31
9.2 Actions permanentes et leurs valeurs représentatives .32
9.3 Actions dues à l'exploitation et leurs valeurs représentatives .32
9.4 Actions dues à l'environnement et leurs valeurs représentatives .33
9.5 Actions accidentelles et leurs valeurs représentatives .34
9.6 Actions répétitives .35
10 Valeurs conceptuelles et coefficients partiels.35
10.1 Valeurs conceptuelles des actions .35
10.2 Actions agissant en combinaison .35
10.2.1 Actions principales et d'accompagnement pour le même type d'action .35
10.2.2 Actions principales et d'accompagnement pour des situations de
conception/d'évaluation spécifiques .36
10.3 Valeurs conceptuelles de résistance .37
10.3.1 Généralités .37
10.3.2 Valeurs conceptuelles des matériaux, y compris les sols .37
10.3.3 Valeurs conceptuelles des variables géométriques .37
10.3.4 Incertitudes liées aux modèles d'analyse .37
10.4 Coefficients partiels pour les situations de conception/d'évaluation d'exploitation
et extrêmes .37
10.5 Coefficients partiels pour les situations de conception/d'évaluation anormales et
accidentelles .38
10.6 Coefficients partiels pour les situations de conception/d'évaluation d'aptitude au
service .38
10.7 Coefficients partiels pour la vérification de la conception/de l'évaluation en fatigue .38
10.8 Modélisation et analyse probabilistes .39
11 Modèles et analyse .39
12 Management de la qualité .39
12.1 Généralités .39
12.2 Contrôle à l'installation .40
12.3 Inspection en service, maintenance et réparations .40
12.4 Archives et documentation de conception et de construction .40
12.4.1 Généralités .40
12.4.2 Calculs .41
12.4.3 Rapports portant sur le poids et le centre de gravité .41
12.4.4 Plans et spécifications .41
13 Évaluation des structures existantes .42
13.1 Généralités .42
13.2 Évaluation de l'état d'une structure .43
13.2.1 Généralités .43
13.2.2 Exigences de service et exigences opérationnelles .43
13.2.3 Conditions d'environnement.43
13.2.4 Historique des essais, des contrôles, de la maintenance et des réparations .43
13.3 Évaluation des actions .44
13.4 Évaluation de la résistance .44
13.5 Conséquence des effets de la défaillance d'éléments ou de systèmes .44
iv © ISO 2019 – Tous droits réservés
13.6 Mesures d'atténuation .44
Annexe A (informative) Informations et recommandations supplémentaires .45
Bibliographie .70
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 67, Matériel, équipement et structures
en mer pour les industries pétrolière, pétrochimique et du gaz naturel, sous-comité SC 7, Structures en mer.
Cette troisième édition annule et remplace la deuxième édition (ISO 19900:2013), qui a fait l'objet d'une
révision technique. Les principales modifications par rapport à l'édition précédente sont les suivantes:
— les termes et définitions ont été mis à jour;
— des situations de conception/d'évaluation sont décrites et le processus de vérification de la
conception/de l'évaluation aux états limites a été clarifié;
— le contenu a été réorganisé et de nombreux éclaircissements ont été apportés aux dispositions;
— l'Annexe A a été réorganisée pour correspondre à la numérotation des articles et paragraphes
normatifs, et elle a été mise à jour avec des recommandations importantes qui figuraient auparavant
dans les articles et paragraphes normatifs.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
vi © ISO 2019 – Tous droits réservés
Introduction
Les Normes internationales pour les structures en mer élaborées par le TC 67/SC 7 (c'est-à-dire
l'ISO 19900, la série ISO 19901, l'ISO 19902, l'ISO 19903, l'ISO 19904-1, la série ISO 19905 et l'ISO 19906)
constituent une base commune traitant des exigences de conception et des évaluations de tous les types
de structures en mer utilisés par les industries du pétrole et du gaz naturel dans le monde.
NOTE Ces normes sont parfois appelées «série ISO 19900 pour les structures en mer».
Leur application a pour finalité d'atteindre une intégrité structurelle et des performances adéquates de
la structure fondées sur des niveaux de fiabilité appropriés pour les structures en mer habitées ou non,
quelle que soit la nature ou la combinaison des matériaux utilisés.
L'intégrité structurelle est un concept global qui comprend la modélisation des actions, les analyses
structurales, les règles de conception, les aspects liés à la sécurité, la qualité de l'exécution, ainsi que
la gestion de la qualité et les réglementations nationales, ces divers éléments étant interdépendants.
La modification d'un seul de ces éléments peut provoquer un déséquilibre ou une incohérence, avec
un impact éventuel sur la fiabilité inhérente à la structure en mer. Par conséquent, les effets d'une
modification d'un seul élément doivent être considérés par rapport à tous les éléments et à la fiabilité
globale de la structure en mer.
Les Normes internationales pour les structures en mer du TC 67/SC 7 sont élaborées pour permettre
un choix étendu de configurations structurelles, de matériaux et de techniques de construction et pour
favoriser des solutions novatrices. Il est par conséquent nécessaire d'en faire usage à la lumière d'un
jugement technique avisé.
La Figure 1 donne une indication générale des relations entre les différentes Normes internationales
pour les structures en mer élaborées par le TC 67/SC 7.
Le présent document, c'est-à-dire l'ISO 19900, suit les principes de l'ISO 2394 et unifie les Normes
internationales pour les structures en mer élaborées par le TC 67/SC 7, qui comprennent à la fois les
exigences spécifiques pour les structures en mer (série ISO 19901) et les documents portant sur un
«type de structure» (ISO 19902, ISO 19903, ISO 19904-1, ISO 19905-1, ISO 19905-3 et ISO 19906).
La série ISO 19901 traite d'aspects particuliers de la conception, de la construction et de l'exploitation
des structures en mer pour les industries du pétrole et du gaz naturel. Les dispositions peuvent être
applicables à des structures de différents types, matériaux et environnements d'exploitation.
En plus des relations entre les documents portant sur un «type de structure» et la série ISO 19901, les
différents documents portant sur un «type de structure» sont également interdépendants, dans le sens
où l'un peut faire référence à un autre; par exemple, l'ISO 19906 sur les structures arctiques en mer
s'appuie sur les exigences de l'ISO 19902 sur les structures en mer fixes en acier.
Dans les Normes internationales de l'ISO, les formes verbales suivantes sont utilisées:
— «doit» et «ne doit pas» sont utilisés pour indiquer des exigences devant être rigoureusement
respectées pour se conformer au document et pour lesquelles aucun écart n'est autorisé;
— «il convient de» et «il convient de ne pas» sont utilisés pour indiquer que, parmi plusieurs possibilités,
l'une est recommandée comme étant particulièrement adaptée, sans mentionner ni exclure les
autres possibilités, ou pour indiquer qu'un plan d'action donné est préféré mais pas nécessairement
exigé, ou que (dans la forme négative) une possibilité ou un plan d'action donné est déconseillé, sans
pour autant être interdit;
— «peut» est utilisé pour indiquer un plan d'action admissible dans les limites du document;
— «peut» et «ne peut pas» sont utilisés pour introduire des notions de possibilité et de capacité, qu'elles
soient matérielles, physiques ou causales.
Des informations et recommandations supplémentaires sont données dans l'Annexe A, dont la
numérotation correspond à celle des articles et paragraphes normatifs pour faciliter la consultation.
Figure 1 — Relations entre les Normes internationales pour les structures en mer élaborées par
le TC 67/SC 7
viii © ISO 2019 – Tous droits réservés
NORME INTERNATIONALE ISO 19900:2019(F)
Industries du pétrole et du gaz naturel — Exigences
générales relatives aux structures en mer
1 Domaine d'application
Le présent document spécifie les exigences générales et recommandations régissant la conception et
l'évaluation des structures en mer prenant appui sur le fond marin (fixes) et des structures en mer
flottantes.
Le présent document s'applique à toutes les phases du cycle de vie de la structure, y compris:
— les étapes successives de construction (c'est-à-dire la fabrication, le transport et l'installation);
— l'exploitation, à la fois pendant la durée de vie de conception et pendant toute prolongation de la
durée de vie; et
— l'abandon et l'enlèvement.
Le présent document contient des exigences générales et recommandations à la fois pour la conception
de nouvelles structures et pour la gestion et l'évaluation de l'intégrité structurelle des structures
existantes.
Le présent document ne s'applique pas aux systèmes sous-marins de tubes conducteurs ou de conduites.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 19901-1, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 1: Dispositions océano-météorologiques pour la conception et l'exploitation
ISO 19901-2, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 2: Procédures de conception et critères sismiques
ISO 19901-3, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 3: Superstructures
ISO 19901-4, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 4: Bases conceptuelles des fondations
ISO 19901-5, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 5: Contrôle des poids durant la conception et la fabrication
ISO 19901-6, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 6: Opérations marines
ISO 19901-7, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 7: Systèmes de maintien en position des structures en mer flottantes et des unités mobiles en mer
ISO 19901-8, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 8: Investigations des sols en mer
ISO 19901-9, Industries du pétrole et du gaz naturel — Exigences spécifiques relatives aux structures en
mer — Partie 9: Gestion de l'intégrité structurelle
ISO 19902, Industries du pétrole et du gaz naturel — Structures en mer fixes en acier
ISO 19903, Industries du pétrole et du gaz naturel — Structures en mer en béton
ISO 19904-1, Industries du pétrole et du gaz naturel — Structures en mer flottantes — Partie 1: Unités
monocoques, unités semi-submersibles et unités spars
ISO 19905-1, Industries du pétrole et du gaz naturel — Évaluation spécifique au site d'unités mobiles en
mer — Partie 1: Plates-formes auto-élévatrices
ISO 19905-3, Industries du pétrole et du gaz naturel — Évaluation spécifique au site d’unités mobiles en
mer — Partie 3: Unité flottante
ISO 19906, Industries du pétrole et du gaz naturel — Structures arctiques en mer
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
3.1
événement environnemental anormal
−3
événement dangereux (3.27) environnemental ayant une probabilité d'occurrence inférieure à 10
par an (1 tous les 1 000 ans)
3.2
événement accidentel
−3
événement dangereux (3.27) non environnemental ayant une probabilité d'occurrence inférieure à 10
par an (1 tous les 1 000 ans)
Note 1 à l'article: Dans le présent document, les événements accidentels sont associés à une libération importante
d'énergie, par exemple lors de collisions avec un navire, d'incendies et d'explosions.
Note 2 à l'article: Les accidents de plus faible ampleur auxquels on peut s'attendre au cours de la vie de la
structure, par exemple la chute d'objets et des chocs de faible énergie avec un navire, sont appelés incidents et
sont traités dans le cadre de situations de conception d'exploitation.
3.3
action
charge extérieure appliquée à la structure (3.53) (action directe) ou déformation ou accélération
imposée (action indirecte)
EXEMPLE Une déformation imposée peut être causée par des tolérances de fabrication, un tassement
différentiel ou des variations de température ou d'humidité. Une accélération imposée peut être causée par
un séisme.
3.4
effet des actions
résultat des actions (3.3) sur un élément de structure (3.49) (par exemple: force interne, moment,
contrainte, déformation) ou sur la structure (3.53) (par exemple: flexion, rotation)
2 © ISO 2019 – Tous droits réservés
3.5
garde d'air
distance entre le niveau le plus élevé de la surface de l'eau et la partie exposée la plus basse de la
structure (3.53) primaire du pont, qui n'est pas conçue pour supporter les effets des actions (3.4) dues à
l'environnement pendant une période de retour (3.42) définie
Note 1 à l'article: Cette définition peut être précisée pour différents types de plates-formes dans leurs normes
respectives.
3.6
appartenances
accessoire ou fixation sur la structure (3.53) qui aide généralement à l'installation, assure l'accès ou la
protection, ou transporte des fluides ou des gaz
Note 1 à l'article: Les appartenances ne contribuent normalement pas à la rigidité de la structure mais peuvent
faire l'objet d'importantes charges hydrodynamiques.
EXEMPLE Tube prolongateur, caisson, débarcadères, dispositif défense et cadres de protection.
3.7
variable de base
variable se rapportant aux grandeurs physiques qui caractérisent les actions (3.3) et les incidences de
l'environnement, les grandeurs géométriques ou les propriétés des matériaux, y compris les propriétés
des sols
Note 1 à l'article: Les variables de base sont généralement des variables aléatoires incertaines ou des processus
aléatoires utilisés dans le calcul ou l'évaluation des valeurs représentatives d'actions ou de résistance.
3.8
calibration
processus permettant de déterminer et d'optimiser des coefficients partiels à l'aide de l'analyse de
fiabilité structurale (3.52) et des niveaux de fiabilité cibles
3.9
valeur caractéristique
valeur attribuée à une variable de base (3.7) avec une probabilité donnée
Note 1 à l'article: Dans certaines situations de conception/d'évaluation, une variable peut avoir deux valeurs
caractéristiques, une valeur haute et une valeur basse.
3.10
tube conducteur
canalisation tubulaire installée dans le sol pour assurer une fondation structurelle initiale stable,
afin d'installer le tubage de surface et de protéger la ligne interne du puits des actions océano-
météorologiques
Note 1 à l'article: Le tube conducteur fournit un support latéral (et dans certains cas axial), permet la circulation
des fluides de forage et guide la garniture de forage afin de faciliter l'installation du tubage de surface.
3.11
abandon
processus qui consiste à arrêter l'exploitation d'une plate-forme (3.37), permettant la préparation des
opérations de nettoyage, démontage et/ou d'enlèvement à la fin de sa durée de vie en service totale (3.18)
3.12
valeur conceptuelle de la résistance
limite de résistance calculée en utilisant des valeurs représentatives (3.40) pondérées des variables
de base (3.7) ou à partir d'expressions pondérées fondées sur des valeurs représentatives (3.40) non
pondérées des variables de base (3.7)
EXEMPLE Les propriétés des matériaux sont des exemples de variables de base pertinentes pour la
résistance.
3.13
durée de vie en service
période prévue d'utilisation d'une structure (3.53) pour un usage déterminé, sous condition de
maintenance, mais sans que des réparations substantielles ne soient nécessaires
3.14
valeur conceptuelle
valeur déduite de la valeur représentative (3.40) à introduire dans la vérification aux états limites (3.32)
Note 1 à l'article: Les valeurs conceptuelles peuvent être différentes dans des situations de conception/
d'évaluation différentes en raison des coefficients partiels différents.
3.15
critères de conception/d'évaluation
formulations quantitatives décrivant les conditions à remplir pour chaque situation de conception/
d'évaluation (3.16)
3.16
situation de conception/d'évaluation
ensemble de conditions physiques en fonction duquel la structure (3.53) ou ses éléments sont vérifiés
3.17
détérioration
processus qui altère l'intégrité structurelle (3.50) au fil du temps
Note 1 à l'article: La détérioration peut être due à des actions chimiques, physiques ou biologiques naturelles,
y compris la corrosion, à des actions dues à l'environnement, à des incidents et actions accidentelles, à des
actions répétées telles que celles engendrant de la fatigue, à l'usure due à l'utilisation, et à une exploitation et une
maintenance inappropriées de la structure.
3.18
durée de vie en service totale
durée de vie en service (3.13) à laquelle s'ajoute toute prolongation ultérieure de la durée d'exploitation
3.19
pérennité
aptitude d'une structure (3.53) ou d'un élément de structure (3.49) à maintenir son fonctionnement tout
au long de sa durée de vie en service totale (3.18)
3.20
niveau d'exposition
système de classification utilisé pour établir les critères pertinents pour une structure (3.53) à partir
des conséquences d'une ruine structurelle
3.21
événement environnemental extrême
−2
événement dangereux (3.27) environnemental ayant généralement une probabilité d'occurrence de 10
par an (1 tous les 100 ans)
3.22
apte au service
respect d'exigences définies concernant l'intégrité structurelle (3.50) et les performances (3.36)
Note 1 à l'article: Une structure ne satisfaisant pas à toutes les dispositions spécifiques peut être apte au service,
à condition qu'elle ne présente pas un risque inacceptable pour la sécurité des personnes ou l'environnement.
4 © ISO 2019 – Tous droits réservés
3.23
évaluation de l'aptitude au service
évaluations techniques pour démontrer qu'une structure (3.53) ou qu'un élément de structure (3.49) qui
présente des écarts par rapport à ses bases de conception, est apte au service (3.22)
Note 1 à l'article: Les écarts peuvent inclure une détérioration ou un endommagement, une prolongation de la
durée de vie et d'autres changements et modifications apportés à la structure ou au cahier des charges.
3.24
structure fixe
structure (3.53) qui prend appui sur le fond marin et qui répercute sur le sous-sol marin (3.47) la plupart
des actions (3.3) qui lui sont appliquées
3.25
structure flottante
structure (3.53) dont le poids est supporté en totalité par la poussée hydrostatique
3.26
risque
source potentielle de préjudice
Note 1 à l'article: Le préjudice est généralement différencié entre préjudice pour les personnes, préjudice pour
l'environnement ou préjudice en termes de coûts pour le(s) organisme(s) ou la société en général.
3.27
événement dangereux
événement se produisant lorsqu'un risque (3.26) interagit avec une structure (3.53)
EXEMPLE Vague frappant la structure, iceberg heurtant la structure, poids excessif d'une superstructure
ajoutée à la structure, collision avec un navire, incendie, explosion et glissement de terrain à proximité des
ancrages structurels (pieux).
3.28
entaille faite par la glace
affouillement de la glace
incision du sous-sol marin (3.47) ou érosion des matériaux du sous-sol marin par un bloc de glace
3.29
incident
événement dangereux (3.27) non environnemental considéré dans une situation de conception/
d'évaluation (3.16) d'exploitation
Note 1 à l'article: Dans le présent document, un incident est un événement accidentel de moindre ampleur,
associé à un éventuel endommagement local ou à un endommagement des éléments de structure, ayant une faible
−2
probabilité d'occurrence, généralement associée à des probabilités supérieures à 10 par an (1 tous les 100 ans).
3.30
plate-forme auto-élévatrice
unité marine mobile dotée d'une coque à poussée hydrostatique et d'une ou plusieurs jambes auxquelles
on peut imprimer un mouvement ascendant et descendant par rapport à la coque
Note 1 à l'article: La plate-forme auto-élévatrice est installée en position de fonctionnement en descendant sa
ou ses jambes jusqu'à ce qu'elles viennent prendre appui sur le fond marin, puis en soulevant la coque jusqu'à la
hauteur requise. La plupart des plates-formes auto-élévatrices ont trois jambes ou plus, chacune pouvant être
déplacée indépendamment des autres, et qui sont maintenues sur le fond marin par des caissons.
3.31
état limite
état au-delà duquel la structure (3.53) ou l'élément de structure (3.49) ne satisfait plus aux critères de
conception/d'évaluation (3.15)
3.32
vérification aux états limites
démonstration que la valeur totale retenue pour l'effet des actions (3.4) dans chaque situation de conception/
d'évaluation (3.16) ne dépasse pas la valeur conceptuelle de la résistance (3.12) à l'état limite (3.31)
3.33
valeur nominale
valeur attribuée à une variable spécifiée ou déterminée sans faire référence à des statistiques,
typiquement à partir de l'expérience acquise ou de données physiques, ou telle que publiée dans une
norme ou un code reconnu
Note 1 à l'article: Dans certaines situations de conception/d'évaluation, une variable peut avoir deux valeurs
nominales, une valeur haute et une valeur basse.
3.34
en mer
situé dans l'eau à une certaine distance du rivage
Note 1 à l'article: L'expression « proche du rivage » peut être utilisée pour spécifier des emplacements proches de
la côte ou dans des embouchures de fleuves.
3.35
exploitant
représentant de la (des) société(s) recevant à bail le site
Note 1 à l'article: L'exploitant est normalement la société pétrolière agissant pour le compte des co-licenciés.
Note 2 à l'article: L'exploitant peut être appelé propriétaire ou responsable principal.
3.36
performance
aptitude d'une structure (3.53) ou d'un élément de structure (3.49) à remplir les exigences imposées
Note 1 à l'article: Les exigences imposées comprennent les exigences relatives à l'intégrité et à la fonctionnalité
de la structure.
3.37
plate-forme
assemblage complet de systèmes structurels et non structurels dans le but de mettre en valeur et
d'exploiter des champs de pétrole et de gaz naturel
Note 1 à l'article: La plate-forme comprend des systèmes structurels et non structurels tels que des équipements
de superstructure, des canalisations et des logements.
Note 2 à l'article: La plate-forme comprend les tubes conducteurs et prolongateurs structurels, mais pas les
éléments non structurels des puits d'hydrocarbures.
Note 3 à l'article: La plate-forme ne comprend pas les couches géologiques supportant la fondation. Néanmoins,
les paramètres géotechniques spécifiques au site fournissent les conditions de limite nécessaires pour modéliser
la fondation ou l'ancrage de la plate-forme.
3.38
période de référence
intervalle de temps utilisé comme référence pour déterminer la valeur représentative (3.40) des actions
dues à l'exploitation, dues à l'environnement, accidentelles et/ou répétitives
3.39
fiabilité
performance (3.36) sur une période spécifiée
Note 1 à l'article: Lorsque la fiabilité est utilisée dans le contexte d'états limites, elle peut être exprimée comme la
probabilité que la limite ne soit pas dépassée.
6 © ISO 2019 – Tous droits réservés
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
