ISO 2303:2019

INTERNATIONAL ISO
STANDARD 2303
Sixth edition
2019-03
Isoprene rubber (IR) — Non-oil-
extended, solution-polymerized types
— Evaluation procedures
Caoutchouc isoprène (IR) — Types polymérisés en solution et non
étendus à l'huile — Méthode d'évaluation
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Sampling and sample preparation . 2
5 Physical and chemical tests on raw rubber . 2
5.1 Mooney viscosity . 2
5.2 Volatile matter . 2
5.3 Ash . 2
6 Preparation of the test mixes for evaluation of isoprene rubbers .2
6.1 Standard test formulation . 2
6.2 Procedure . 3
6.2.1 Equipment and procedure . 3
6.2.2 Mill mixing procedures . . . 3
6.2.3 Laboratory internal mixer (LIM) mixing procedure . 5
7 E valuation of vulcanization characteristics by a curemeter test . 8
7.1 Using an oscillating-disc curemeter. 8
7.2 Using a rotorless curemeter . 8
8 E valuation of tensile stress-strain properties of vulcanized test mixes .8
9 Precision . 9
10 Test report . 9
Annex A (informative) Precision data for both mill mixer and laboratory internal mixer .10
Annex B (informative) Additional precision data for natural rubber .12
Bibliography .14

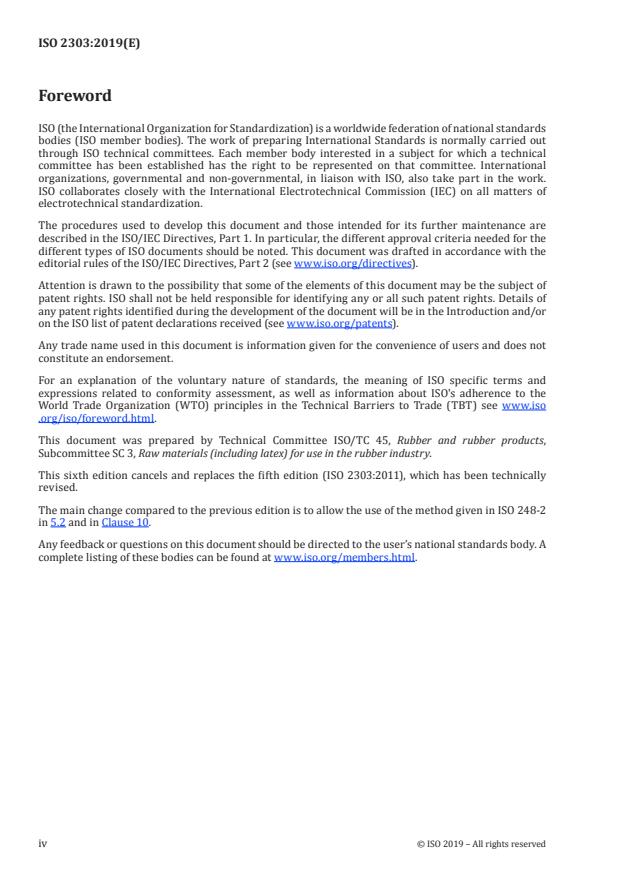

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 3, Raw materials (including latex) for use in the rubber industry.
This sixth edition cancels and replaces the fifth edition (ISO 2303:2011), which has been technically
revised.
The main change compared to the previous edition is to allow the use of the method given in ISO 248-2
in 5.2 and in Clause 10.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 2303:2019(E)
Isoprene rubber (IR) — Non-oil-extended, solution-
polymerized types — Evaluation procedures
WARNING — Persons using this document should be familiar with normal laboratory practices.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices.
1 Scope
This document specifies, for general-purpose non-oil-extended, solution-polymerized polyisoprene
rubbers (IR):
— physical and chemical tests on raw rubbers;
— standard materials, a standard test formulation, equipment and processing methods for evaluating
the vulcanization characteristics.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 247-1:2018, Rubber — Determination of ash — Part 1: Combustion method
ISO 248-1, Rubber, raw — Determination of volatile-matter content — Part 1: Hot-mill method and
oven method
ISO 248-2, Rubber, raw — Determination of volatile-matter content — Part 2: Thermogravimetric methods
using an automatic analyser with an infrared drying
ISO 289-1, Rubber, unvulcanized — Determinations using a shearing-disc viscometer — Part 1:
Determination of Mooney viscosity
ISO 1795, Rubber, raw natural and raw synthetic — Sampling and further preparative procedures
ISO 2393, Rubber test mixes — Preparation, mixing and vulcanization — Equipment and procedures
ISO 6502-1, Rubber — Measurement of vulcanization characteristics using curemeters — Part 1:
Introduction
ISO 6502-2, Rubber — Measurement of vulcanization characteristics using curemeters — Part 2: Oscillating
disc curemeter
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Sampling and sample preparation
4.1 A laboratory sample of approximately 1,5 kg shall be taken by the method described in ISO 1795.
4.2 Preparation of the test portion shall be in accordance with ISO 1795.
5 Physical and chemical tests on raw rubber
5.1 Mooney viscosity
The Mooney viscosity shall be determined in accordance with ISO 289-1 on a test portion prepared as
described in ISO 1795 (without massing).
The result shall be recorded as ML(1 + 4) at 100 °C.
5.2 Volatile matter
The volatile-matter content shall be determined in accordance with ISO 248-1 or ISO 248-2.
5.3 Ash
The ash content shall be determined in accordance with ISO 247-1.
6 Preparation of the test mixes for evaluation of isoprene rubbers
6.1 Standard test formulation
The standard test formulation is given in Table 1.
The materials shall be national or international standard reference materials. If no standard reference
material is available, the materials to be used shall be agreed by the interested parties.
Table 1 — Standard test formulation for evaluation of IR rubbers
Material Parts by mass
Isoprene rubber (IR) 100,00
Stearic acid 2,00
Zinc oxide 5,00
Sulfur 2,25
Industry reference black (N330) 35,00
a
TBBS 0,70
Total 144,95
a
TBBS or N-tert-butylbenzothiazole-2-sulfenamide in accordance with
ISO 6472. This shall be supplied in powder form having an initial insoluble-
matter content, in accordance with ISO 11235, of less than 0,3 %. The material
shall be stored at room temperature in a closed container and insoluble
matter shall be checked every 6 months. If this is found to exceed 0,75 %,
the material shall be discarded. TBBS may be purified by reprocessing,
e.g. by recrystallization; the procedure for this is beyond the scope of this
document.
2 © ISO 2019 – All rights reserved

6.2 Procedure
6.2.1 Equipment and procedure
Equipment and procedure for the preparation, mixing and vulcanization shall be in accordance with
ISO 2393.
6.2.2 Mill mixing procedures
6.2.2.1 General
Two mill mixing procedures are specified: methods A and B. The mixing time is shorter in Method B
than in Method A.
The two methods do not necessarily give identical results. In laboratory cross-checks or in a series of
evaluations, the same procedure shall be used in all cases.
In both methods, the standard laboratory mill batch mass, in grams, shall be based on four times the
formula mass. The surface temperature of the rolls shall be maintained at 70 °C ± 5 °C throughout
the mixing.
A good rolling bank at the nip of the rolls shall be maintained during mixing. If this is not obtained
with the nip settings specified in 6.2.2.2 and 6.2.2.3, small adjustments to the mill openings might be
necessary.
6.2.2.2 Method A
Duration Cumulative time
(min) (min)
a) Pass the rubber between the mill-rolls twice without banding, with
the mill opening set at 0,5 mm, for approximately 2 min and weigh 2,0 2,0
the rubber;
b) Band the rubber with the mill opening set at 1,4 mm and make two
2,0 4,0
3/4 cuts from each side;
NOTE Some types of isoprene rubber go to the back roll, in which case the stearic acid should be added and,
after its incorporation, the rubber can usually be transferred to the front roll. In addition, certain tougher types
of isoprene rubber might require slightly longer breakdown before the addition of other materials in order to
obtain a good rolling bank.
c) Set the mill opening to 1,7 mm and add the stearic acid. Make one
2,0 6,0
3/4 cut from each side;
d) Add the zinc oxide and the sulfur. Make two 3/4 cuts from each side; 3,0 9,0
e) Add the carbon black evenly across the mill at a uniform rate. When
approximately half the black has been incorporated, open the mill to
1,9 mm and make one 3/4 cut from each side, then add the remainder
13,0 22,0
of the carbon black. Be certain to add any black that has dropped into
the mill pan. When all the black has been incorporated, make one
3/4 cut from each side;
f) Add the TBBS with the mill opening still at 1,9
...

NORME ISO
INTERNATIONALE 2303
Sixième édition
2019-03
Caoutchouc isoprène (IR) — Types
polymérisés en solution et non
étendus à l'huile — Méthode
d'évaluation
Isoprene rubber (IR) — Non-oil-extended, solution-polymerized types
— Evaluation procedures
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Échantillonnage et préparation de l'échantillon . 2
5 Essais physiques et chimiques sur le caoutchouc brut . 2
5.1 Indice consistométrique Mooney . 2
5.2 Matières volatiles . 2
5.3 Cendres . 2
6 Préparation des mélanges d'essai pour l'évaluation des caoutchoucs isoprènes.2
6.1 Formule d'essai normalisée . 2
6.2 Mode opératoire . 3
6.2.1 Appareillage et mode opératoire . 3
6.2.2 Mélangeage sur mélangeur à cylindres . 3
6.2.3 Mode opératoire sur mélangeur interne de laboratoire (LIM) . 5
7 Évaluation des caractéristiques de vulcanisation à l'aide de l'essai au rhéomètre .9
7.1 Évaluation à l'aide d'un rhéomètre à disque oscillant . 9
7.2 Évaluation à l'aide d'un rhéomètre sans rotor . 9
8 Évaluation des caractéristiques de contrainte-déformation en traction des
mélanges d'essai vulcanisés . 9
9 Fidélité .10
10 Rapport d'essai .10
Annexe A (informative) Données de fidélité pour mélangeur à cylindres et mélangeur
interne de laboratoire .11
Annexe B (informative) Données de fidélité supplémentaires pour le caoutchouc naturel .13
Bibliographie .15

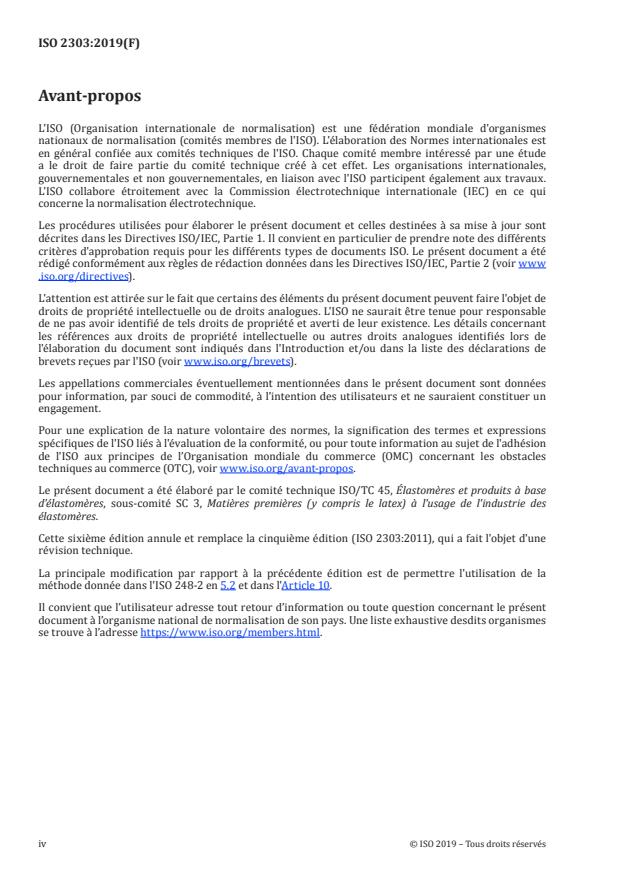

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l'usage de l'industrie des
élastomères.
Cette sixième édition annule et remplace la cinquième édition (ISO 2303:2011), qui a fait l'objet d'une
révision technique.
La principale modification par rapport à la précédente édition est de permettre l'utilisation de la
méthode donnée dans l'ISO 248-2 en 5.2 et dans l'Article 10.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse https: //www .iso .org/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 2303:2019(F)
Caoutchouc isoprène (IR) — Types polymérisés en solution
et non étendus à l'huile — Méthode d'évaluation
AVERTISSEMENT — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité.
1 Domaine d'application
Le présent document spécifie, pour des caoutchoucs polyisoprènes (IR), polymérisés en solution, non
étendus à l'huile à usage général:
— les essais physiques et chimiques applicables aux caoutchoucs bruts;
— les ingrédients normalisés, une formule d'essai normalisée, l'appareillage et les méthodes d'essai
pour l'évaluation des caractéristiques de vulcanisation.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 247-1:2018, Caoutchouc — Détermination du taux de cendres — Partie 1: Technique de combustion sèche
ISO 248-1, Caoutchouc brut — Détermination des matières volatiles — Partie 1: Méthode par mélangeage
à chaud et méthode par étuvage
ISO 248-2, Caoutchouc brut — Détermination des matières volatiles — Partie 2: Méthodes
thermogravimétriques utilisant un analyseur automatique avec une unité de séchage infrarouge
ISO 289-1, Caoutchouc non vulcanisé — Déterminations utilisant un consistomètre à disque de
cisaillement — Partie 1: Détermination de l'indice consistométrique Mooney
ISO 1795, Caoutchouc, naturel brut et synthétique brut — Méthodes d'échantillonnage et de préparation
ultérieure
ISO 2393, Mélanges d'essais à base de caoutchouc — Mélangeage, préparation et vulcanisation —
Appareillage et modes opératoires
ISO 6502-1, Caoutchouc — Mesure des caractéristiques de vulcanisation à l'aide de rhéomètres — Partie 1:
Introduction
ISO 6502-2, Caoutchouc — Mesure des caractéristiques de vulcanisation à l'aide de rhéomètres — Partie 2:
Rhéomètre à disque oscillant
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Échantillonnage et préparation de l'échantillon
4.1 Un échantillon pour laboratoire d'environ 1,5 kg doit être prélevé selon la méthode décrite dans
l'ISO 1795.
4.2 La préparation de la prise d'essai doit être effectuée conformément à l'ISO 1795.
5 Essais physiques et chimiques sur le caoutchouc brut
5.1 Indice consistométrique Mooney
L'indice consistométrique Mooney doit être déterminé conformément à l'ISO 289-1, sur une prise d'essai
préparée comme décrit dans l'ISO 1795 (sans homogénéisation préalable).
Le résultat doit être enregistré comme ML(1 + 4) à 100 °C.
5.2 Matières volatiles
La teneur en matières volatiles doit être déterminée conformément à l'ISO 248-1 ou l'ISO 248-2.
5.3 Cendres
Le taux de cendres doit être déterminé conformément à l'ISO 247-1.
6 Préparation des mélanges d'essai pour l'évaluation des caoutchoucs isoprènes
6.1 Formule d'essai normalisée
La formule d'essai normalisée est donnée dans le Tableau 1.
Les ingrédients doivent être des matériaux de référence normalisés par des organismes nationaux
ou internationaux. Si aucun matériau de référence normalisé n'est disponible, les ingrédients utilisés
doivent faire l'objet d'un accord entre les parties intéressées.
Tableau 1 — Formule d'essai normalisée pour l'évaluation des caoutchoucs IR
Ingrédient Parties en masse
Caoutchouc isoprène (IR) 100,00
Acide stéarique 2,00
Oxyde de zinc 5,00
Soufre 2,25
Noir de référence industriel (N330) 35,00
2 © ISO 2019 – Tous droits réservés

Tableau 1 (suite)
Ingrédient Parties en masse
a
TBBS 0,70
Total 144,95
a
TBBS ou N-tert-butylbenzothiazole-2-sulfénamide conformé-
ment à l'ISO 6472. Ce produit doit être fourni sous forme de poudre
ayant une teneur initiale en matières insolubles inférieure à 0,3 %,
conformément à l'ISO 11235. Ce produit doit être conservé à tem-
pérature ambiante dans un récipient fermé et la teneur en matières
insolubles doit être vérifiée tous les 6 mois. Si cette teneur dépasse
0,75 %, le produit doit être mis au rebut. Le TBBS peut être purifié à
l'aide d'un retraitement, la recristallisation par exemple; le procédé
correspondant n'est pas du domaine du présent document.
6.2 Mode opératoire
6.2.1 Appareillage et mode opératoire
L'appareillage et le mode opératoire pour la préparation, le mélangeage et la vulcanisation doivent être
conformes à l'ISO 2393.
6.2.2 Mélangeage sur mélangeur à cylindres
6.2.2.1 Généralités
Deux méthodes de mélangeage sont spécifiées: méthodes A et B. La durée de mélangeage est plus courte
pour la méthode B que pour la méthode A.
Les deux méthodes ne conduisent pas forcément à des résultats identiques. Le même mode opératoire
doit être utilisé dans tous les cas lors de comparaisons entre laboratoires ou lors d'essais en série.
Dans les deux méthodes, la masse, en grammes, du mélange mis en œuvre sur un mélangeur de
laboratoire à cylindres normalisé doit être égale à quatre fois la masse co
...

NORME ISO
INTERNATIONALE 2303
Sixième édition
2019-03
Caoutchouc isoprène (IR) — Types
polymérisés en solution et non
étendus à l'huile — Méthode
d'évaluation
Isoprene rubber (IR) — Non-oil-extended, solution-polymerized types
— Evaluation procedures
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Échantillonnage et préparation de l'échantillon . 2
5 Essais physiques et chimiques sur le caoutchouc brut . 2
5.1 Indice consistométrique Mooney . 2
5.2 Matières volatiles . 2
5.3 Cendres . 2
6 Préparation des mélanges d'essai pour l'évaluation des caoutchoucs isoprènes.2
6.1 Formule d'essai normalisée . 2
6.2 Mode opératoire . 3
6.2.1 Appareillage et mode opératoire . 3
6.2.2 Mélangeage sur mélangeur à cylindres . 3
6.2.3 Mode opératoire sur mélangeur interne de laboratoire (LIM) . 5
7 Évaluation des caractéristiques de vulcanisation à l'aide de l'essai au rhéomètre .9
7.1 Évaluation à l'aide d'un rhéomètre à disque oscillant . 9
7.2 Évaluation à l'aide d'un rhéomètre sans rotor . 9
8 Évaluation des caractéristiques de contrainte-déformation en traction des
mélanges d'essai vulcanisés . 9
9 Fidélité .10
10 Rapport d'essai .10
Annexe A (informative) Données de fidélité pour mélangeur à cylindres et mélangeur
interne de laboratoire .11
Annexe B (informative) Données de fidélité supplémentaires pour le caoutchouc naturel .13
Bibliographie .15
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 3, Matières premières (y compris le latex) à l'usage de l'industrie des
élastomères.
Cette sixième édition annule et remplace la cinquième édition (ISO 2303:2011), qui a fait l'objet d'une
révision technique.
La principale modification par rapport à la précédente édition est de permettre l'utilisation de la
méthode donnée dans l'ISO 248-2 en 5.2 et dans l'Article 10.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse https: //www .iso .org/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 2303:2019(F)
Caoutchouc isoprène (IR) — Types polymérisés en solution
et non étendus à l'huile — Méthode d'évaluation
AVERTISSEMENT — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité.
1 Domaine d'application
Le présent document spécifie, pour des caoutchoucs polyisoprènes (IR), polymérisés en solution, non
étendus à l'huile à usage général:
— les essais physiques et chimiques applicables aux caoutchoucs bruts;
— les ingrédients normalisés, une formule d'essai normalisée, l'appareillage et les méthodes d'essai
pour l'évaluation des caractéristiques de vulcanisation.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 247-1:2018, Caoutchouc — Détermination du taux de cendres — Partie 1: Technique de combustion sèche
ISO 248-1, Caoutchouc brut — Détermination des matières volatiles — Partie 1: Méthode par mélangeage
à chaud et méthode par étuvage
ISO 248-2, Caoutchouc brut — Détermination des matières volatiles — Partie 2: Méthodes
thermogravimétriques utilisant un analyseur automatique avec une unité de séchage infrarouge
ISO 289-1, Caoutchouc non vulcanisé — Déterminations utilisant un consistomètre à disque de
cisaillement — Partie 1: Détermination de l'indice consistométrique Mooney
ISO 1795, Caoutchouc, naturel brut et synthétique brut — Méthodes d'échantillonnage et de préparation
ultérieure
ISO 2393, Mélanges d'essais à base de caoutchouc — Mélangeage, préparation et vulcanisation —
Appareillage et modes opératoires
ISO 6502-1, Caoutchouc — Mesure des caractéristiques de vulcanisation à l'aide de rhéomètres — Partie 1:
Introduction
ISO 6502-2, Caoutchouc — Mesure des caractéristiques de vulcanisation à l'aide de rhéomètres — Partie 2:
Rhéomètre à disque oscillant
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Échantillonnage et préparation de l'échantillon
4.1 Un échantillon pour laboratoire d'environ 1,5 kg doit être prélevé selon la méthode décrite dans
l'ISO 1795.
4.2 La préparation de la prise d'essai doit être effectuée conformément à l'ISO 1795.
5 Essais physiques et chimiques sur le caoutchouc brut
5.1 Indice consistométrique Mooney
L'indice consistométrique Mooney doit être déterminé conformément à l'ISO 289-1, sur une prise d'essai
préparée comme décrit dans l'ISO 1795 (sans homogénéisation préalable).
Le résultat doit être enregistré comme ML(1 + 4) à 100 °C.
5.2 Matières volatiles
La teneur en matières volatiles doit être déterminée conformément à l'ISO 248-1 ou l'ISO 248-2.
5.3 Cendres
Le taux de cendres doit être déterminé conformément à l'ISO 247-1.
6 Préparation des mélanges d'essai pour l'évaluation des caoutchoucs isoprènes
6.1 Formule d'essai normalisée
La formule d'essai normalisée est donnée dans le Tableau 1.
Les ingrédients doivent être des matériaux de référence normalisés par des organismes nationaux
ou internationaux. Si aucun matériau de référence normalisé n'est disponible, les ingrédients utilisés
doivent faire l'objet d'un accord entre les parties intéressées.
Tableau 1 — Formule d'essai normalisée pour l'évaluation des caoutchoucs IR
Ingrédient Parties en masse
Caoutchouc isoprène (IR) 100,00
Acide stéarique 2,00
Oxyde de zinc 5,00
Soufre 2,25
Noir de référence industriel (N330) 35,00
2 © ISO 2019 – Tous droits réservés

Tableau 1 (suite)
Ingrédient Parties en masse
a
TBBS 0,70
Total 144,95
a
TBBS ou N-tert-butylbenzothiazole-2-sulfénamide conformé-
ment à l'ISO 6472. Ce produit doit être fourni sous forme de poudre
ayant une teneur initiale en matières insolubles inférieure à 0,3 %,
conformément à l'ISO 11235. Ce produit doit être conservé à tem-
pérature ambiante dans un récipient fermé et la teneur en matières
insolubles doit être vérifiée tous les 6 mois. Si cette teneur dépasse
0,75 %, le produit doit être mis au rebut. Le TBBS peut être purifié à
l'aide d'un retraitement, la recristallisation par exemple; le procédé
correspondant n'est pas du domaine du présent document.
6.2 Mode opératoire
6.2.1 Appareillage et mode opératoire
L'appareillage et le mode opératoire pour la préparation, le mélangeage et la vulcanisation doivent être
conformes à l'ISO 2393.
6.2.2 Mélangeage sur mélangeur à cylindres
6.2.2.1 Généralités
Deux méthodes de mélangeage sont spécifiées: méthodes A et B. La durée de mélangeage est plus courte
pour la méthode B que pour la méthode A.
Les deux méthodes ne conduisent pas forcément à des résultats identiques. Le même mode opératoire
doit être utilisé dans tous les cas lors de comparaisons entre laboratoires ou lors d'essais en série.
Dans les deux méthodes, la masse, en grammes, du mélange mis en œuvre sur un mélangeur de
laboratoire à cylindres normalisé doit être égale à quatre fois la masse co
...
