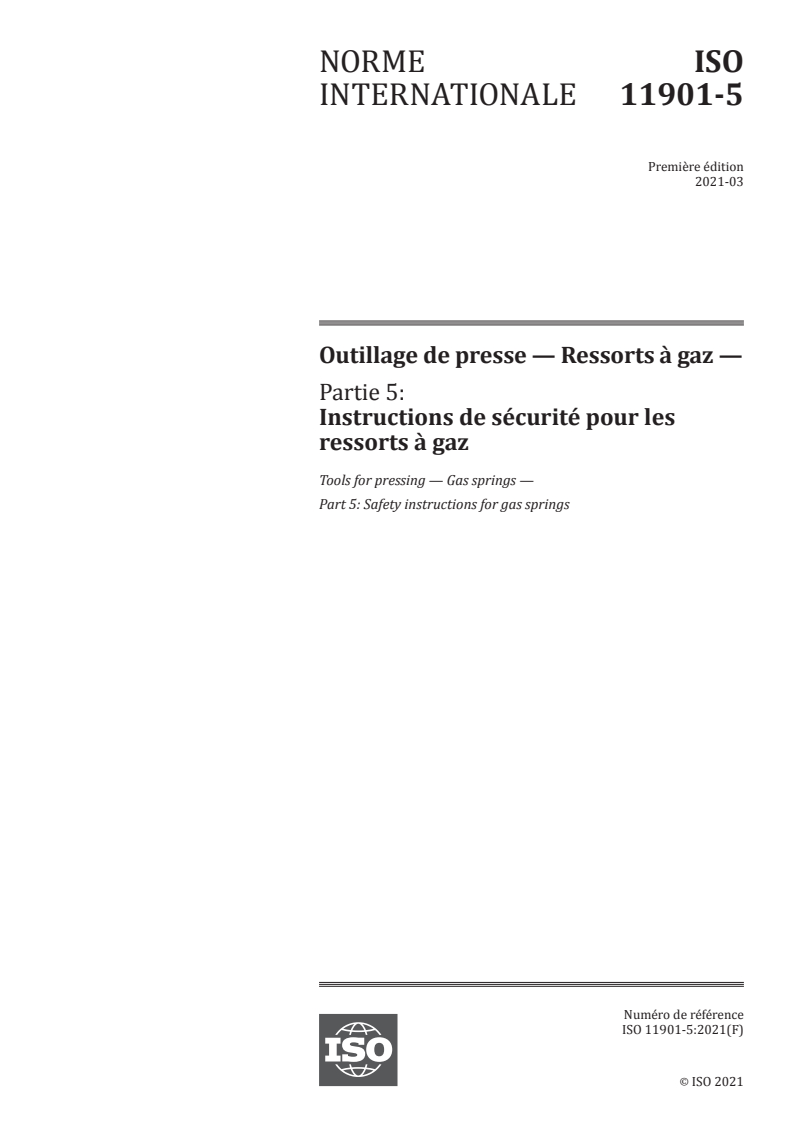

ISO 11901-5:2021

NORME ISO
INTERNATIONALE 11901-5
Première édition
2021-03
Outillage de presse — Ressorts à gaz —
Partie 5:
Instructions de sécurité pour les
ressorts à gaz
Tools for pressing — Gas springs —
Part 5: Safety instructions for gas springs
Numéro de référence
ISO 11901-5:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 11901-5:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11901-5:2021(F)

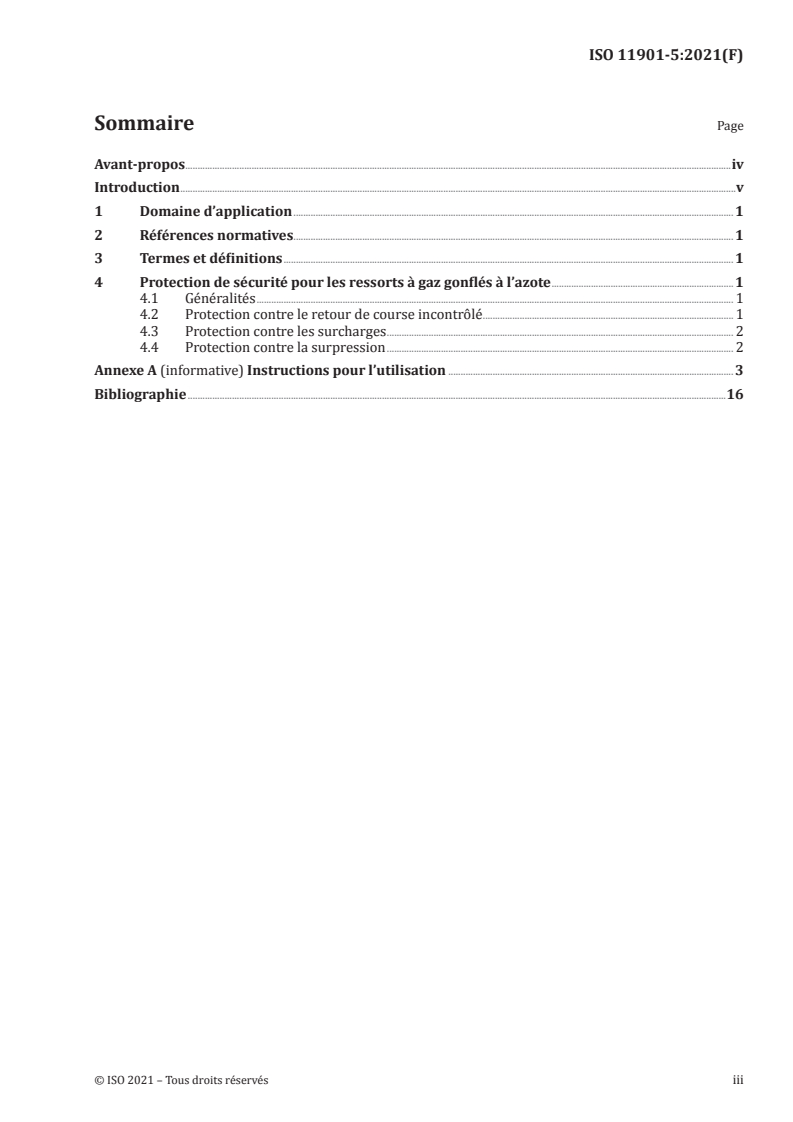

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Protection de sécurité pour les ressorts à gaz gonflés à l’azote . 1
4.1 Généralités . 1
4.2 Protection contre le retour de course incontrôlé . 1
4.3 Protection contre les surcharges . 2
4.4 Protection contre la surpression . 2
Annexe A (informative) Instructions pour l’utilisation . 3
Bibliographie .16
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11901-5:2021(F)

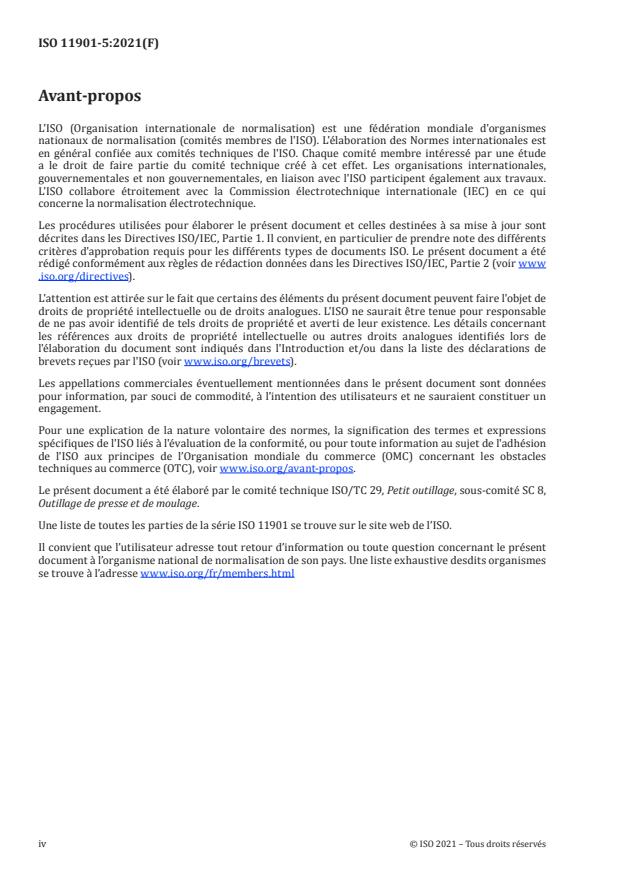

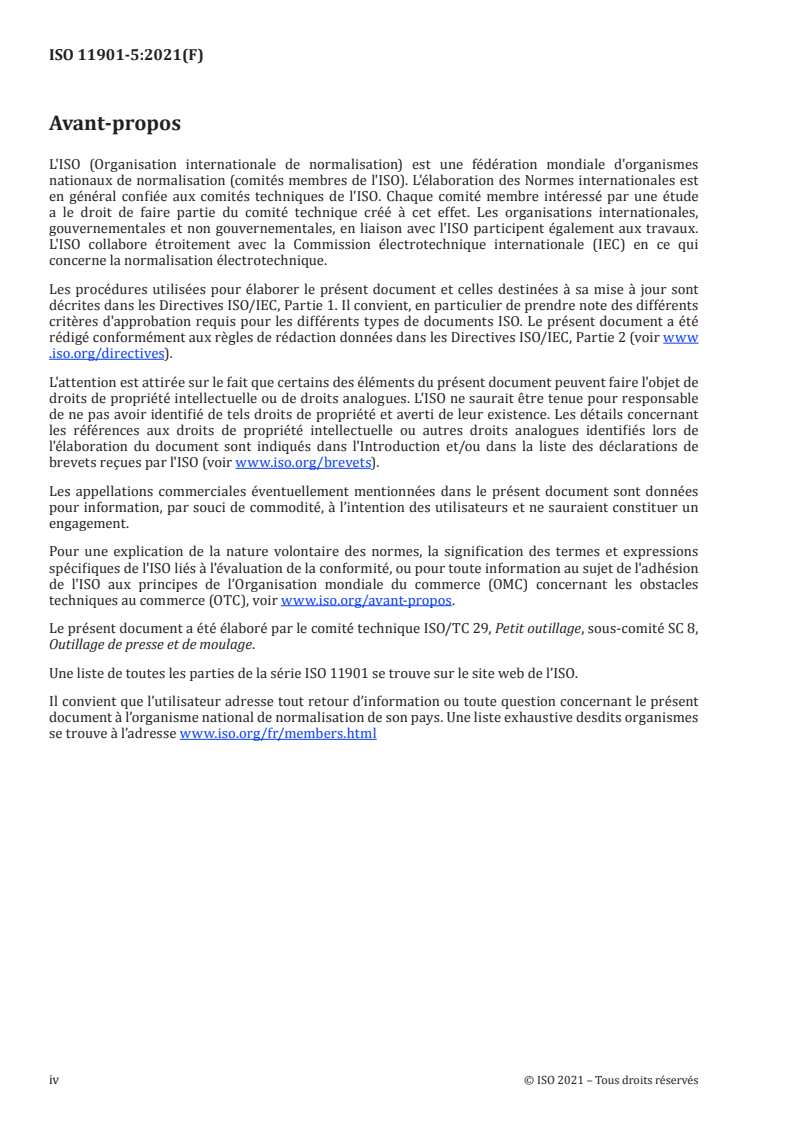

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8,
Outillage de presse et de moulage.
Une liste de toutes les parties de la série ISO 11901 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11901-5:2021(F)

Introduction
Le présent document a été élaboré pour aligner la norme ISO sur la norme de sécurité des ressorts à gaz
la plus couramment utilisée, et pour donner quelques recommandations concernant les instructions
pour l’utilisation.
© ISO 2021 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 11901-5:2021(F)
Outillage de presse — Ressorts à gaz —
Partie 5:
Instructions de sécurité pour les ressorts à gaz
1 Domaine d’application
Le présent document décrit les exigences de sécurité pour les ressorts à gaz conformes aux normes
ISO 11901-1, ISO 11901-3 et ISO 11901-4 destinés à être utilisés dans un outil de presse et leurs
instructions de montage correct.
Les instructions et les conditions d'utilisation décrites à l'Annexe A contribuent à allonger la durée de
vie et à garantir le fonctionnement en toute sécurité des ressorts à gaz gonflés à l'azote.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n'est défini dans le présent document.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4 Protection de sécurité pour les ressorts à gaz gonflés à l’azote
4.1 Généralités
L’utilisation incorrecte des ressorts à gaz gonflés à l’azote peut présenter un risque pour les personnes
et la machine/l'outil.
Certaines causes potentielles de dommage et le mode de fonctionnement des équipements de protection
utilisés pour les éviter sont décrits du 4.2 au 4.4.
4.2 Protection contre le retour de course incontrôlé
Il est possible que la tige du piston du ressort à gaz gonflé à l’azote ne suive pas immédiatement la
course de retour de la presse: ceci peut être dû au blocage d’une pièce de l’outil ou de la came (voir
Figure 1). Par conséquent, lorsque la pièce bloquée est relâchée, la tige du piston du ressort à gaz gonflé
à l’azote dépasse la vitesse autorisée pendant la course de retour et la tige du piston tape de manière
incontrôlée sur la butée finale (la course de retour de la tige repoussant la pièce bloquée sans contre-
force). Cela peut sérieusement endommager le ressort à gaz gonflé à l’azote ou provoquer une panne.
Pour éviter cela, les ressorts à gaz gonflés à l'azote doivent être conçus de manière à évacuer le gaz
dans l'atmosphère - et donc à dépressuriser le ressort - en cas de dépassement de la vitesse maximale
autorisée de la tige du piston. Cela réduit le risque de blessures causées par l'éjection des composants
du ressort à gaz.
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 11901-5:2021(F)

Figure 1 — Course de retour du ressort à gaz gonflé à l’azote sans contre-force
4.3 Protection contre les surcharges
La surcharge se produit lorsque la tige du piston est poussée au-delà de sa course nominale dans le
corps du ressort à gaz. Cela pourrait endommager le ressort à gaz (voir Figure 2) et provoquer une
soudaine dislocation du corps du ressort (par exemple, la base du ressort). Les ressorts à gaz doivent
donc être conçus pour évacuer le gaz dans l'atmosphère de manière contrôlée en cas de surcourse.
Figure 2 — Détérioration du ressort à gaz en raison d'une surcharge
4.4 Protection contre la surpression
Si la pression à l'intérieur des ressorts à gaz dépasse la limite autorisée, en raison d'une pénétration de
fluide ou d'une charge incorrecte, les ressorts à gaz peuvent s'endommager. Les ressorts à gaz doivent
donc contenir une protection contre la surpression.
Lorsque le système de protection contre la surpression est déclenché, le gaz est évacué dans
l'atmosphère.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 11901-5:2021(F)

Annexe A
(informative)

Instructions pour l’utilisation
A.1 Généralités
Il convient que l’utilisation des ressorts à gaz gonflés à l’azote soit en conformité avec les instructions
suivantes pour garantir leur fonctionnement en toute sécurité. De plus, le respect des instructions du
fabricant pour l’utilisation de ressorts à gaz gonflés à l’azote est également exigé.
A.2 Symboles
Les symboles donnés au Tableau A.1 sont utilisés dans la présente annexe.
Tableau A.1 — Symboles utilisés dans cette annexe
Symbole Désignation Unité
diamètre extérieur du corps du ressort à gaz gonflé
d mm
1
à l’azote
d diamètre des trous et des poches mm
2
d diamètre de perçage mm
3
F force N
h espace de protection mm
1
l longueur du corps du ressort à gaz gonflé à l’azote mm
1
p pression de charge maximale bar
max
T température maximale de fonctionnement °C
max
T température minimale de fonctionnement °C
min
ν vitesse de la tige du piston m/s
A.3 Conditions d’utilisation
Il convient que les ressorts à gaz à l’azote pour installation dans les outils d’estampage soient conçus pour:
— au moins deux millions de courses complètes à la pression de charge maximale, et
— la température maximale de fonctionnement.
De plus, il convient qu’ils soient conçus pour toutes les options de montage autorisées listées en A.10.
Idéalement, il convient que les ressorts à gaz à l’azote soient montés dans l’outil (voir A.10).
AVERTISSEMENT — Pour les opérations de montage et de démontage, il convient que la tige du
ressort à gaz soit entièrement déployée et exempte de toute charge extérieure.
Il convient que les outils équipés de ressorts à gaz à l’azote portent un panneau d’avertissement et une
mise en garde appropriée. La Figure A.1 montre un exemple.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 11901-5:2021(F)

Figure A.1 — Exemple de panneau d’avertisseme
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 11901-5
ISO/TC 29/SC 8
Tools for pressing — Gas springs —
Secretariat: AFNOR
Voting begins on:
Part 5:
2020-12-04
Safety instructions for gas springs
Voting terminates on:
2021-01-29
Outillage de presse — Ressorts à gaz —
Partie 5: Instructions de sécurité pour les ressorts à gaz
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 11901-5:2020(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 11901-5:2020(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 11901-5:2020(E)

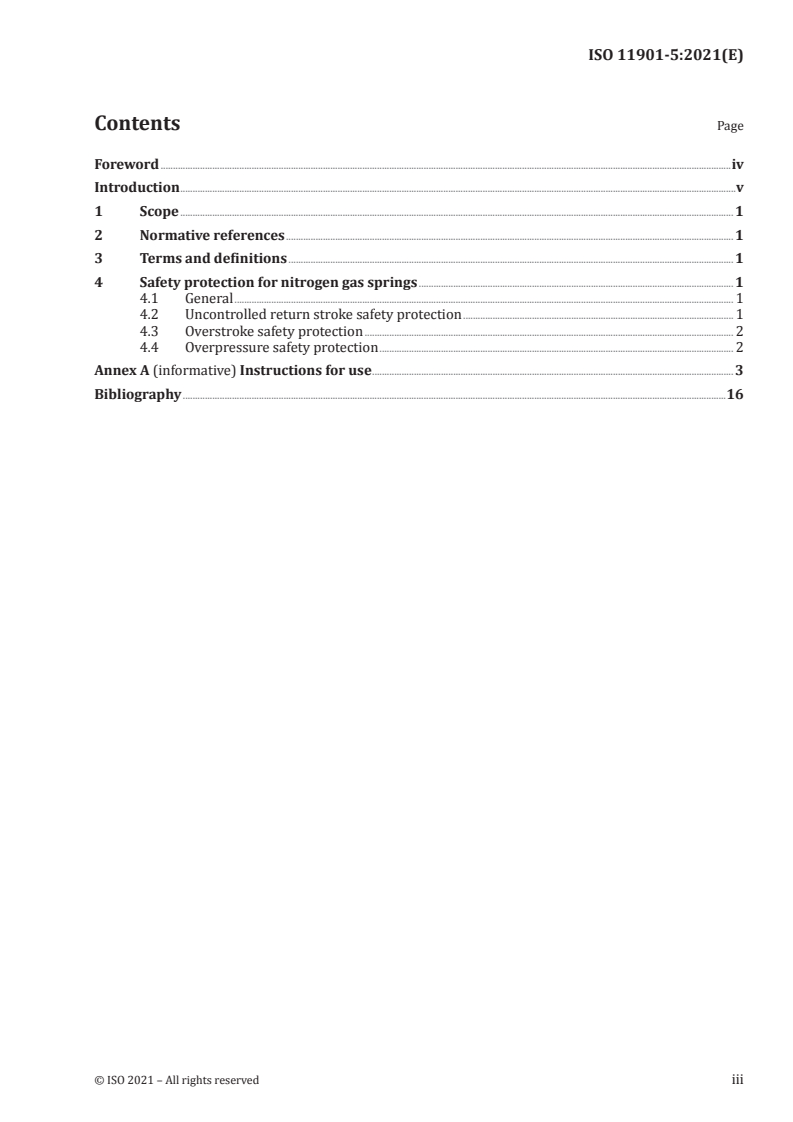

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Safety protection for nitrogen gas springs . 1
4.1 General . 1
4.2 Uncontrolled return stroke safety protection . 1
4.3 Overstroke safety protection . 2
4.4 Overpressure safety protection . 2
Annex A (informative) Instructions for use . 3
Bibliography .16
© ISO 2020 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 11901-5:2020(E)

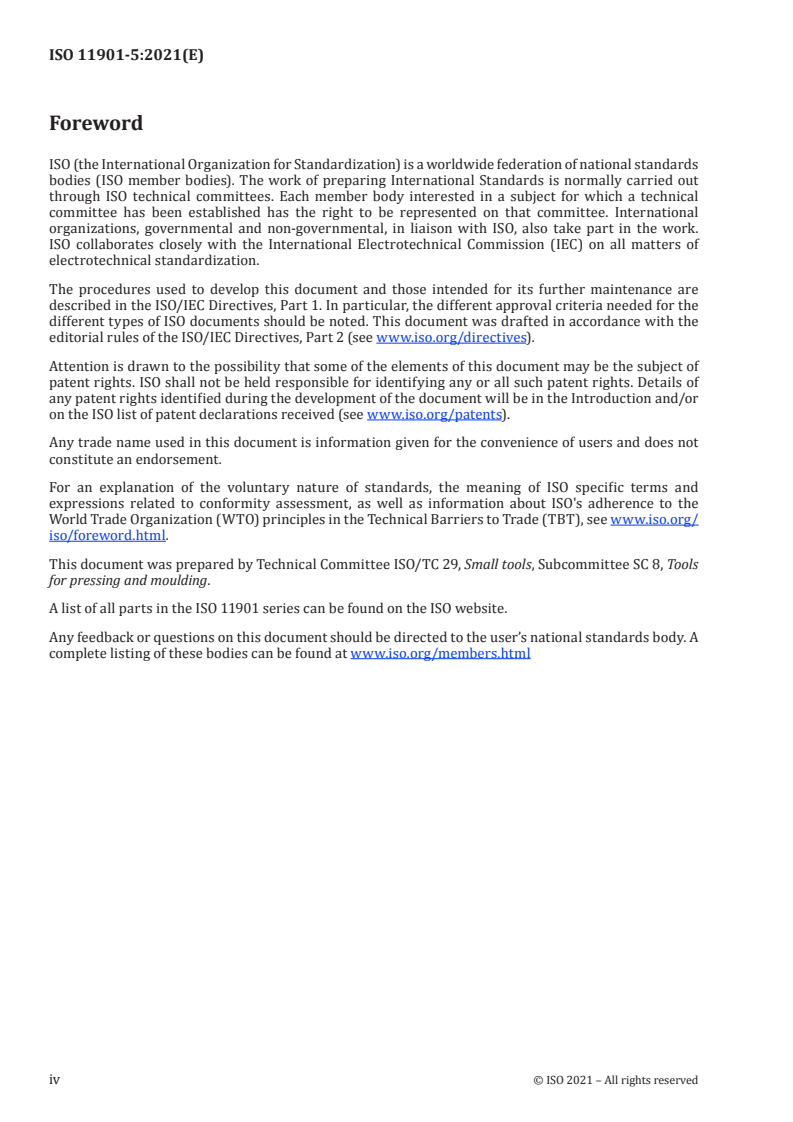

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 8, Tools
for pressing and moulding.
A list of all parts in the ISO 11901 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html
iv © ISO 2020 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 11901-5:2020(E)

Introduction
This document was developed to align the ISO standard with the most commonly used gas springs
safety standard, and to give some recommendations about instructions for use.
© ISO 2020 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 11901-5:2020(E)
Tools for pressing — Gas springs —
Part 5:
Safety instructions for gas springs
1 Scope
This document describes the safety requirements for gas springs in accordance with ISO 11901-1,
ISO 11901-3 and ISO 11901-4 intended for use in press tool and their correct installation instructions.
The instructions and operating conditions described in Annex A help to maximise lifetime and ensure
the safe operation of nitrogen gas springs.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definition are listed in this document
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Safety protection for nitrogen gas springs
4.1 General
Incorrect use of nitrogen gas springs can pose a risk to people and the machine/die.
Some potential causes of damage and the mode of operation of the protection equipment used to avoid
them are described in 4.2 to 4.4.
4.2 Uncontrolled return stroke safety protection
It is possible that the piston rod of the nitrogen gas spring does not immediately follow the return
stroke of the press: this can be caused by a jammed tool part or cam (See Figure 1). As a result, when the
jammed part is released, the piston rod of the nitrogen gas spring exceeds the permitted speed during
the return stroke and the piston rod slams unchecked onto the final stop (return stroke of the rod
pushing out the jammed parts without stamping counterforce). This can seriously damage the nitrogen
gas spring or cause it to fail. To avoid this, nitrogen gas springs shall be designed to vent the gas to the
atmosphere – thereby depressurizing the spring – in the event that the maximum permitted piston rod
speed is exceeded. This reduces the risk of injuries caused by the ejection of gas spring parts.
© ISO 2020 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 11901-5:2020(E)

Figure 1 — Return stroke of nitrogen gas spring without counterforce
4.3 Overstroke safety protection
Overstroke occurs when the piston rod is pushed deeper into the gas spring body than nominal stroke.
This could damage the gas spring (See Figure 2) and cause sudden dislocation of spring body (e.g. the
spring base). Therefore, gas springs shall be designed to vent the gas to the atmosphere in a controlled
manner in the event of overstroke.
Figure 2 — Damaging of the gas spring due to overstroke
4.4 Overpressure safety protection
If the pressure inside gas springs rises above the permitted limit, due to fluid penetration or incorrect
charging, gas springs can break away. Therefore, gas springs shall include overpressure protection.
When the overpressure protection system is triggered, the gas is vented to the atmosphere.
2 © ISO 2020 – All rights reserved

---------------------- Page: 7 ----------------------
ISO/FDIS 11901-5:2020(E)

Annex A
(informative)

Instructions for use
A.1 General
Nitrogen gas springs use should comply with the following instructions to ensure their safe operation.
Moreover, compliance with the operating instructions of the nitrogen gas spring manufacturer is also
required.
A.2 Symbols
The symbols in Table A.1 are used throughout this annex.
Table A.1 — Symbols used in this annex
Symbol Designation Unit
d cylinder body outside diameter of nitrogen gas spring mm
1
d diameter of holes and pockets mm
2
d drill diameter mm
3
F Force N
h safeguard gap mm
1
l cylinder body length of nitrogen gas spring mm
1
p maximum charging pressure bar
max
T maximum operating temperature °C
max
T minimum operating temperature °C
min
ν piston rod speed m/s
A.3 Operating conditions
Nitrogen gas springs for installation in stamping dies should be designed for
— at least two million full strokes at maximum charging pressure, and
— maximum operating temperature
Furthermore, they should be designed for all permitted mounting options listed in A.10.
Ideally, nitrogen gas springs should be mounted within the die (see A.10).
CAUTION — For mo
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 11901-5
ISO/TC 29/SC 8
Outillage de presse — Ressorts à gaz —
Secrétariat: AFNOR
Début de vote:
Partie 5:
2020-12-04
Instructions de sécurité pour les
Vote clos le:
ressorts à gaz
2021-01-29
Tools for pressing — Gas springs —
Part 5: Safety instructions for gas springs
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 11901-5:2020(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2020

---------------------- Page: 1 ----------------------
ISO/FDIS 11901-5:2020(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 11901-5:2020(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Normative references . 1
3 Termes et définitions . 1
4 Protection de sécurité pour les ressort à gaz gonflé à l’azote . 1
4.1 Généralités . 1
4.2 Protection contre le retour de course incontrôlé . 1
4.3 Protection contre les surcharges . 2
4.4 Protection contre la surpression . 2
Annexe A (informative) Instructions pour l’utilisation . 3
Bibliographie .16
© ISO 2020 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 11901-5:2020(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 8,
Outillage de presse et de moulage.
Une liste de toutes les parties de la série ISO 11901 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html
iv © ISO 2020 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO/FDIS 11901-5:2020(F)

Introduction
Le présent document a été élaboré pour aligner la norme ISO sur la norme de sécurité des ressorts à gaz
la plus couramment utilisée, et pour donner quelques recommandations concernant les instructions
pour l’utilisation.
© ISO 2020 – Tous droits réservés v

---------------------- Page: 5 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 11901-5:2020(F)
Outillage de presse — Ressorts à gaz —
Partie 5:
Instructions de sécurité pour les ressorts à gaz
1 Domaine d’application
Le présent document décrit les exigences de sécurité pour les ressorts à gaz conformes aux normes
ISO 11901-1, ISO 11901-3 et ISO 11901-4 destinés à être utilisés dans un outil de presse et leurs
instructions de montage correctes
Les instructions et les conditions d'utilisation décrites à l'Annexe A contribuent à maximiser la durée de
vie et à garantir le fonctionnement en toute sécurité des ressorts à gaz gonflé à l'azote.
2 Normative references
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n'est défini dans le présent document
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4 Protection de sécurité pour les ressort à gaz gonflé à l’azote
4.1 Généralités
L’utilisation incorrecte des ressorts à gaz gonflé à l’azote peut présenter un risque pour les personnes et
la machine/l'outil.
Certaines causes potentielles de dommages et le mode de fonctionnement des équipements de
protection utilisés pour les éviter sont décrits du 4.2 au 4.4.
4.2 Protection contre le retour de course incontrôlé
Il est possible que la tige du piston du ressort à gaz gonflé à l’azote ne suive pas immédiatement la course
de retour de la presse: ceci peut être dû au blocage d’une pièce de l’outil ou de la came (Voir Figure 1).
Par conséquent, lorsque la pièce bloquée est relachée, la tige du piston du ressort à gaz gonflé à l’azote
dépasse la vitesse autorisée pendant la course de retour et la tige du piston tape de manière incontrôlée
sur la butée finale(la course de retour de la tige repoussant les pièces bloquées sans contre-force). Cela
peut sérieusement endommager le ressort à gaz gonflé à l’azote ou provoquer une panne. Pour éviter
cela, les ressorts à gaz à l'azote doivent être conçus de manière à évacuer le gaz dans l'atmosphère - et
donc à dépressuriser le ressort - en cas de dépassement de la vitesse maximale autorisée de la tige du
piston. Cela réduit le risque de blessures causées par l'éjection des composants du ressort à gaz.
© ISO 2020 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO/FDIS 11901-5:2020(F)

Figure 1 — Course de retour du ressort à gaz gonflé à l’azote sans contre-force
4.3 Protection contre les surcharges
La surcharge se produit lorsque la tige du piston est poussée au-delà de sa course nominale dans le
corps du ressort à gaz. Cela pourrait endommager le ressort à gaz (Voir Figure 2) et provoquer une
soudaine dislocation du corps du ressort (par exemple, la base du ressort). Les ressorts à gaz doivent
donc être conçus pour évacuer le gaz dans l'atmosphère de manière contrôlée en cas de surcourse.
Figure 2 — Détérioration du ressort à gaz en raison d'une surcharge
4.4 Protection contre la surpression
Si la pression à l'intérieur des ressorts à gaz dépasse la limite autorisée, en raison d'une pénétration de
fluide ou d'une charge incorrecte, les ressorts à gaz peuvent se s'endommager. Les ressort à gaz doivent
donc contenir une protection contre la surpression.
Lorsque le système de protection contre la surpression est déclenché, le gaz est évacué dans
l'atmosphère.
2 © ISO 2020 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO/FDIS 11901-5:2020(F)

Annexe A
(informative)

Instructions pour l’utilisation
A.1 Généralités
Il convient que l’utilisation des ressort à gaz gonflé à l’azote soit en conformité avec les instructions
suivantes pour garantir leur fonctionnement en toute sécurité. De plus, le respect des instructions pour
l’utilisation du fabricant de ressort à gaz gonflé à l’azote est également exigé.
A.2 Symboles
Les symboles donnés au Tableau A.1 sont utilisés dans la présente Annexe.
Tableau A.1 — Symboles utilisés dans cette Annexe
Symbole Désignation Unité
diamètre extérieur du corps du ressort à gaz gonflé
d mm
1
à l’azote
d diamètre des trous et des poches mm
2
d diamètre de perçage mm
3
F Force N
h espace de protection mm
1
l longueur du corps du ressort à gaz gonflé à l’azote mm
1
p pression de charge maximale bar
max
T température maximale de fonctionnement °C
max
T température minimale de fonctionnement °C
min
ν vitesse de la tige du piston m/s
A.3 Conditions d’utilisation
Il convient que les ressorts à gaz à l’azote pour installation dans les outils d’estampage soient conçus pour:
— au moins deux million de courses complètes à la pression de charge maximale, et
— la température maximale de fonctionnement
De plus, il convient qu’ils soient conçus pour toutes les options de montages autorisées listées en A.10.
Idéalement, il convient que les ressorts à gaz à l’azote soient montés dans l’outil (voir A.10).
AVERTISSEMENT — Pour les opérations de montage et de démontage, il convient que la tige du
ressort à gaz soit entièrement déployée et exempte de toute c
...
