ISO 5711:1995
(Main)Tractors and machinery for agriculture and forestry - Wheel-to-hub fixing dimensions
Tractors and machinery for agriculture and forestry - Wheel-to-hub fixing dimensions
Specifies the dimensional requirements for attaching wheels to hubs on tractors and machinery for agriculture and forestry. Specifications indicated do not imply that the wheel is interchangeable from one vehicle to another.
Tracteurs et matériels agricoles et forestiers — Caractéristiques dimensionnelles de la fixation de la roue sur le moyeu
General Information
- Status
- Published
- Publication Date
- 20-Sep-1995
- Technical Committee
- ISO/TC 23/SC 4 - Tractors
- Drafting Committee
- ISO/TC 23/SC 4 - Tractors
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 05-Aug-2022
- Completion Date
- 13-Dec-2025
Overview
ISO 5711:1995 - "Tractors and machinery for agriculture and forestry - Wheel-to-hub fixing dimensions" specifies dimensional requirements for attaching wheels to hubs on tractors and agricultural and forestry machinery. The standard defines wheel-to-hub interface geometry (study circle, stud holes, central bore, bearing and centring diameters) and presents recommended forms of attachment. It clarifies that specified dimensions do not guarantee interchangeability between different vehicles.
Key topics and technical requirements
Scope and intent
- Dimensional requirements for wheel-to-hub fixing on tractors and agricultural/forestry machinery.
- Units and figures are given in millimetres; chamfering and seating details are included.
Primary interface features covered
- PCD (pitch circle diameter) of stud/nut seating.
- Stud hole diameter and seating types.
- Central bore diameter for hub centring.
- Disc flat bearing diameter and hub flat bearing diameter.
- Centring diameter on the hub and countersunk/spherical radii where applicable.
- Chamfer and seating edge preparations.
Attachment types
- Flat attachment with centring on a central bore is the recommended attachment type for future equipment (principal method).
- Attachments with spherical or conical stud-hole centring are included in Annex A for information only and are not recommended for future applications.
- Tables and figures specify dimensions for various numbers of stud holes (e.g., 4, 5, 6, 8, 10, 12) and related seating geometry.
Limitations and notes
- The standard explicitly states that specified dimensions do not imply interchangeability between vehicles.
- Wheels fitted to driven axles incorporating gear reduction within the hub envelope are outside the scope.
Applications and who uses it
ISO 5711:1995 is intended for:
- Wheel and hub designers and OEM engineers creating tractor and forestry machinery wheel interfaces.
- Manufacturers of wheels, hubs, studs and nuts who require standardised fixing dimensions.
- Maintenance, inspection and aftermarket service teams performing wheel replacements, retrofits or compatibility checks.
- Procurement and quality assurance teams specifying interface dimensions in technical procurement documents.
Practical uses include design validation, manufacturing tolerances, spare‑parts specification, and ensuring safe wheel mounting and centring on agricultural and forestry vehicles.
Related standards
- Prepared by ISO/TC 23 (Tractors and machinery for agriculture and forestry), Subcommittee SC 4 (Tractors).
- Complementary guidance may be found in other ISO standards covering vehicle wheels, fasteners and tractor safety; consult ISO catalogues for the most current related publications.
Keywords: ISO 5711:1995, wheel-to-hub fixing dimensions, tractors, agricultural machinery, forestry equipment, PCD, stud holes, central bore, flat attachment, hub dimensions.
ISO 5711:1995 - Tractors and machinery for agriculture and forestry -- Wheel-to-hub fixing dimensions
ISO 5711:1995 - Tracteurs et matériels agricoles et forestiers -- Caractéristiques dimensionnelles de la fixation de la roue sur le moyeu
ISO 5711:1995 - Tracteurs et matériels agricoles et forestiers -- Caractéristiques dimensionnelles de la fixation de la roue sur le moyeu
Frequently Asked Questions
ISO 5711:1995 is a standard published by the International Organization for Standardization (ISO). Its full title is "Tractors and machinery for agriculture and forestry - Wheel-to-hub fixing dimensions". This standard covers: Specifies the dimensional requirements for attaching wheels to hubs on tractors and machinery for agriculture and forestry. Specifications indicated do not imply that the wheel is interchangeable from one vehicle to another.
Specifies the dimensional requirements for attaching wheels to hubs on tractors and machinery for agriculture and forestry. Specifications indicated do not imply that the wheel is interchangeable from one vehicle to another.
ISO 5711:1995 is classified under the following ICS (International Classification for Standards) categories: 65.060.01 - Agricultural machines and equipment in general. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 5711:1995 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL
STANDARD
First edition
1995-10-01
Trattors and machinery for agriculture and
forestry - Wheel-to-hub fixing dimensions
Tracteurs et ma tbiels agricoles et fores tiers - Caracthis tiques
dimensionnelles de Ia fixation de Ia roue sur Ie moyeu
Reference number

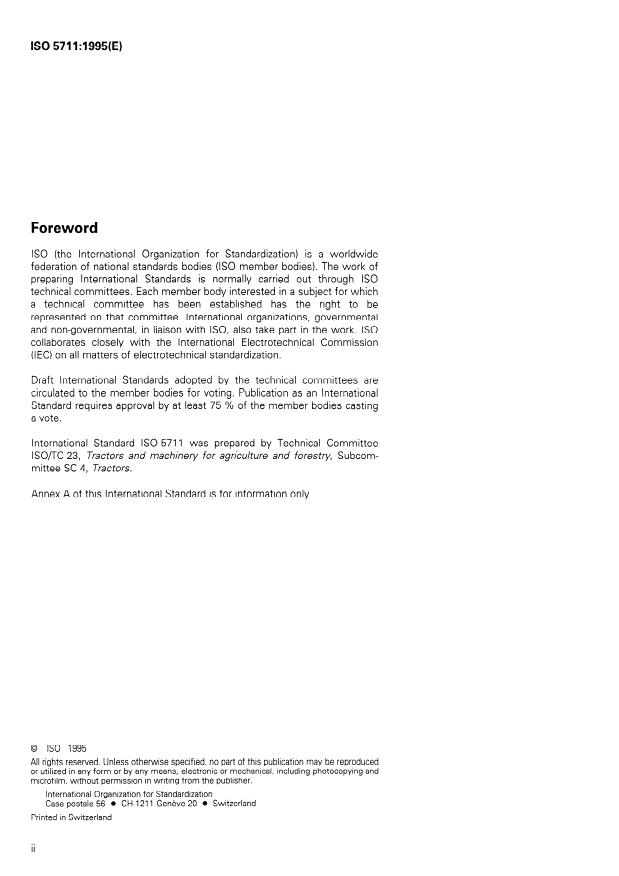

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for which
a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 5711 was prepared by Technical Committee
lSO/TC 23, Trattors and machinery for agriculture and forestry, Subcom-
mittee SC 4, Trattors.
Annex A of this International Standard is for information only.
0 ISO 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
microfilm, without Permission in writing from the publisher.
Standardization
International Organization for
Case postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland

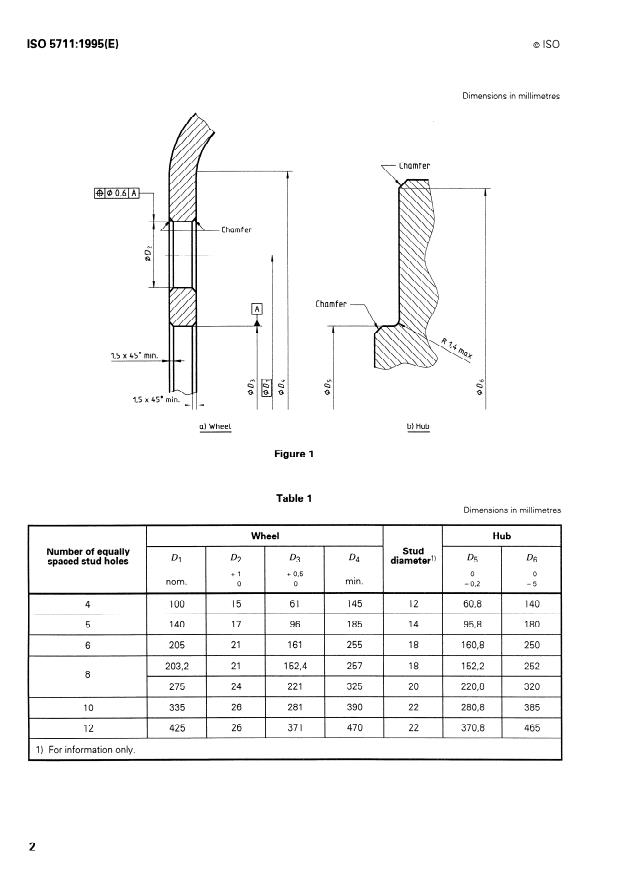

INTERNATIONAL STANDARD o ISO
Trattors and machinery for agriculture and forestry -
Wheel-to-hub fixing dimensions
d stud/nut seating diameter
1 Scope
D1 PCD (pitch circle diameter) of stud/nut seating
This International Standard specifies the dimensional
hole
requirements for attaching wheels to hubs on tractors
and machinery for agriculture and forestry. The flat
D2 stud hole diameter
attachment type with centring on a central bore is the
recommended type for future equipment.
D3 central bore diameter
NOTE 1 Characteristics of attachments with spherical or
conical centring on the stud hole are shown in annex A. D4 disc flat bearing diameter
D5 centring diameter on the hub
Specifications indicated do n
...
NORME
ISO
INTERNATIONALE 5711
Première édition
1995-l O-OI
Tracteurs et matériels agricoles et
forestiers - Caractéristiques
dimensionnelles de la fixation de la roue
sur le moyeu
Tractors and machinery for agriculture and forestry - Wheel-to-hub fixing
dimensions
Numéro de référence
ISO 5711 :1995(F)

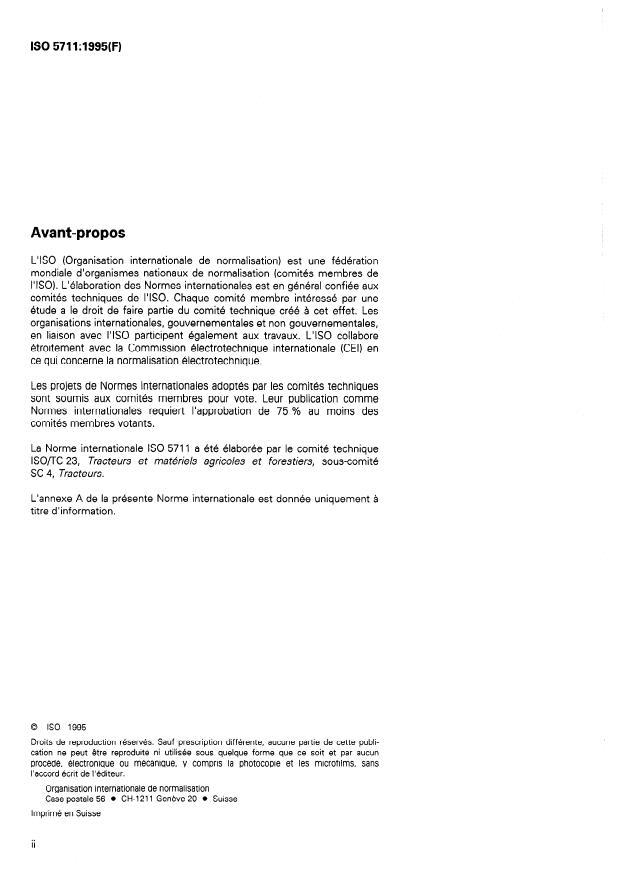

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé a cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptes par les comités techniques
sont soumis aux comites membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 5711 a été élaboree par le comité technique
lSO/TC 23, Tracteurs et matériels agricoles et forestiers, sous-comité
SC 4, Tracteurs.
L’annexe A de la présente Norme internationale est donnée uniquement à
titre d’information.
60 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans
l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-l 211 Genève 20 0 Suisse
Imprimé en Suisse
ii

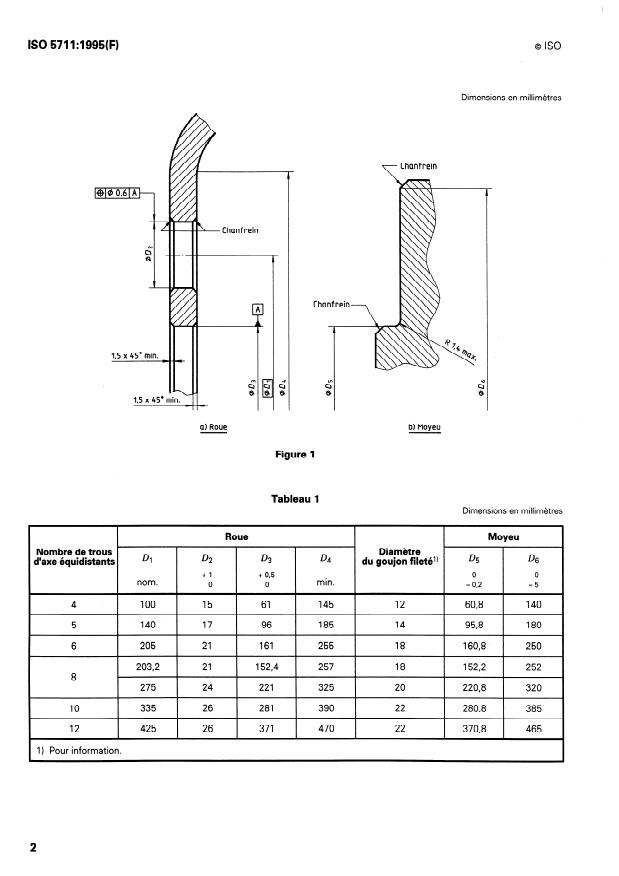

NORME INTERNATIONALE o ISO
