INTERNATIONAL ISO
STANDARD 17641-2
Second edition
2015-10-15
Destructive tests on welds in metallic
materials — Hot cracking tests for
weldments — Arc welding processes —
Part 2:
Self-restraint tests
Essais destructifs des soudures sur matériaux métalliques — Essais
de fissuration à chaud des assemblages soudés — Procédés de
soudage à l’arc —
Partie 2: Essais sur éprouvettes auto-bridées
Reference number
ISO 17641-2:2015(E)
©
ISO 2015
---------------------- Page: 1 ----------------------
ISO 17641-2:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17641-2:2015(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols, designations, and units . 2
5 Principle . 2
6 Description of the tests . 3
6.1 T-joint weld cracking tests . 3
6.1.1 General. 3
6.1.2 Dimension of the test pieces . 3
6.1.3 Preparation of the test pieces . 5
6.1.4 Welding of the test pieces . 5
6.1.5 Examination of the test piece . 6
6.1.6 Test report . 6
6.2 Weld metal tensile test . 6
6.2.1 General. 6
6.2.2 Test specimen . 6
6.2.3 Examination of the test specimen . 7
6.2.4 Test report . 8
6.3 Longitudinal bend test . 8
6.3.1 General. 8
6.3.2 Test weld . 8
6.3.3 Test specimen . 8
6.3.4 Surface preparation .10
6.3.5 Testing .10
6.3.6 Examination of the test specimen .10
6.3.7 Test report .10
Annex A (informative) Test report for T-joint weld cracking test .11
Annex B (informative) Test report for weld metal tensile test .12
Annex C (informative) Test report for longitudinal bend test.13
© ISO 2015 – All rights reserved iii
---------------------- Page: 3 ----------------------

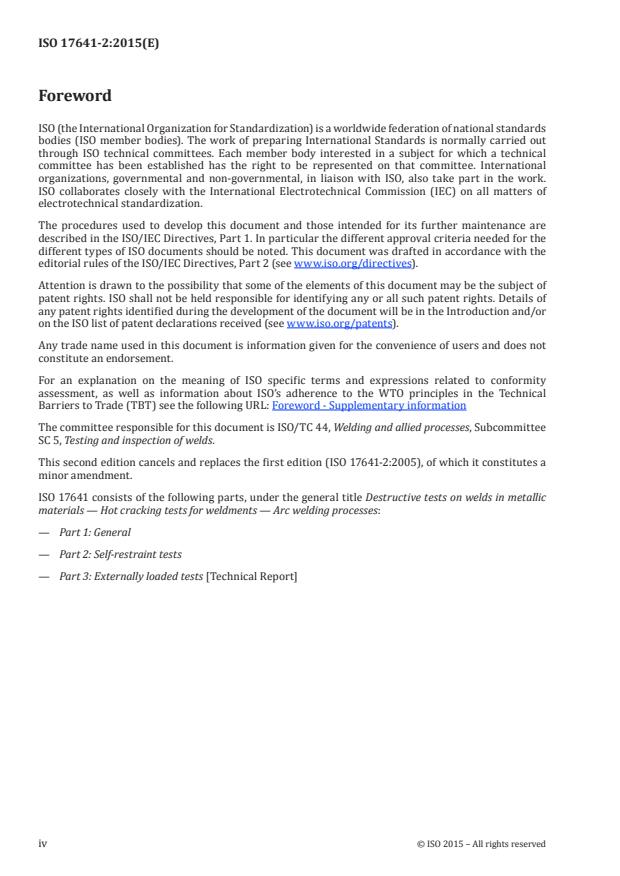

ISO 17641-2:2015(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 44, Welding and allied processes, Subcommittee
SC 5, Testing and inspection of welds.
This second edition cancels and replaces the first edition (ISO 17641-2:2005), of which it constitutes a
minor amendment.
ISO 17641 consists of the following parts, under the general title Destructive tests on welds in metallic
materials — Hot cracking tests for weldments — Arc welding processes:
— Part 1: General
— Part 2: Self-restraint tests
— Part 3: Externally loaded tests [Technical Report]
iv © ISO 2015 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 17641-2:2015(E)
Destructive tests on welds in metallic materials — Hot
cracking tests for weldments — Arc welding processes —
Part 2:
Self-restraint tests
1 Scope
This part of ISO 17641 specifies the required specimens, the test piece dimensions, and the procedures
to be followed to carry out self-restraint hot cracking tests.
The following tests are described:
— T-joint weld cracking test;
— weld metal tensile test;
— longitudinal bend test.
The tests are designed to provide information about the hot cracking sensitivity of weld metals. The
tests are not suitable for the assessment of parent materials.
This part of ISO 17641 applies primarily to fully austenitic stainless steels, nickel, nickel base, and nickel
copper weld metals. This part of ISO 17641 can also be used for other weld metals.
This part of ISO 17641 describes only how to carry out the tests and report the results. It does not give
any acceptance criteria.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5173, Destructive tests on welds in metallic materials — Bend tests
ISO 5178, Destructive tests on welds in metallic materials — Longitudinal tensile test on weld metal in
fusion welded joints
ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature
ISO 15614-1, Specification and qualification of welding procedures for metallic materials — Welding
procedure test — Part 1: Arc and gas welding of steels and arc welding of nickel and nickel alloys
ISO 15792-1, Welding consumables — Test methods — Part 1: Test methods for all-weld metal test
specimens in steel, nickel and nickel alloys
ISO 17641-1:2004, Destructive tests on welds in metallic materials — Hot cracking tests for weldments —
Arc welding processes — Part 1: General
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 17641-1:2004 apply.
© ISO 2015 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 17641-2:2015(E)
4 Symbols, designations, and units
For the purposes of this part of ISO 17641, the symbols and units given in Table 1 apply.
Table 1 — Symbols, designations, and units
Symbol Designation Unit
T-joint weld cracking test
a Throat thickness of weld bead 1 mm
1
a Throat thickness of weld bead 2 mm
2
t Thickness of vertical plate, form C mm
1
t Thickness of horizontal plate, form C mm
2
Weld metal tensile test
d Specimen diameter mm
L Test length mm
c
L Measuring length on the test specimen mm
o
a
L Measuring length on the test specimen after fracture mm
e
L Total length mm
t
L Total crack length of all detected cracks >0,1 mm mm
MF
I Length of an individual crack mm
1
b 2
MSI Microcracks sensitivity indicator (tensile test) mm/mm
(TT)
Longitudinal bend test (LBT)
R Radius of the test specimen edges >1 mm
B Width of the test specimen mm
b Width of outside fusion line mm
1
l Length of an individual crack mm
1
l Length of crack examination area before bending mm
o
L Total crack length of all detected cracks >0,1 mm
MF
L Maximum width of the weld after machining mm
s
c 2
MSI Microcrack sensitivity indicator (longitudinal bend test) mm/mm
(LBT)
a
X + X = L (see Figure 4).
1 2 e
b
MSI = L /(L × d × π).
MF o
c
MSI = L /(b × l ).
MF o
5 Principle
Three test methods are described which are designed to measure the sensitivity of weld metals to the
types of hot cracking described in Clause 3. These test methods are described in Table 2.
In all cases, the cracks are generated during the welding of the test pieces. The tensile test and longitudinal
bend test are subjected to additional straining which does not generate any new cracks, but widens the
cracks formed during the welding which enables them to be more easily detected and measured.
2 © ISO 2015 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 17641-2:2015(E)
Table 2 — Self-restraint hot cracking tests and applications
Type of test Types of cracking Results Applications
Qualification of welding
consumables
T-joint weld
Solidification Qualitative
cracking test
Qualification test for welding
consumables
Solidification Welding procedure
qualification
Liquation
Production weld coupon test
...
