IEC 62040-1-1:2002

NORME CEI
INTERNATIONALE
IEC
62040-1-1
INTERNATIONAL
Première édition
STANDARD
First edition
2002-08
Alimentations sans interruption (ASI) –
Partie 1-1:
Exigences générales et règles de sécurité
pour les ASI utilisées dans des locaux
accessibles aux opérateurs
Uninterruptible power systems (UPS) –
Part 1-1:
General and safety requirements
for UPS used in operator access areas

Numéro de référence
Reference number
CEI/IEC 62040-1-1:2004

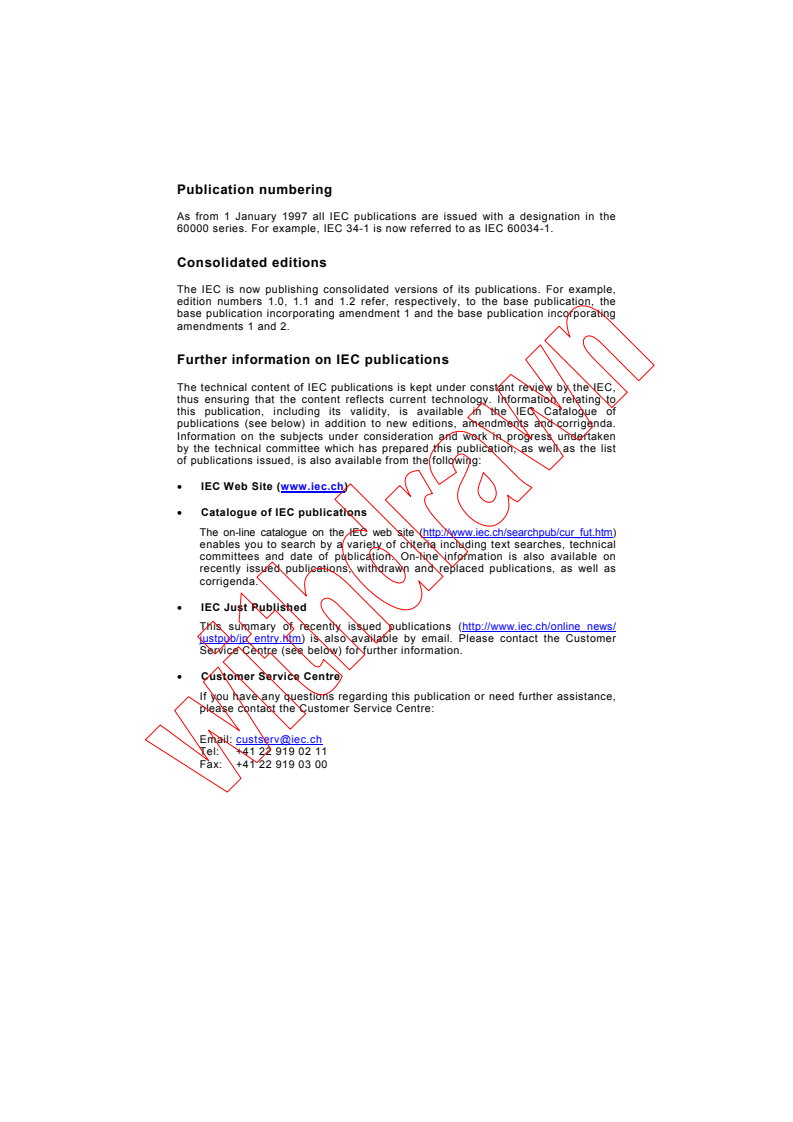

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
62040-1-1
INTERNATIONAL
Première édition
STANDARD
First edition
2002-08
Alimentations sans interruption (ASI) –
Partie 1-1:
Exigences générales et règles de sécurité
pour les ASI utilisées dans des locaux
accessibles aux opérateurs
Uninterruptible power systems (UPS) –
Part 1-1:
General and safety requirements
for UPS used in operator access areas

 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
X
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

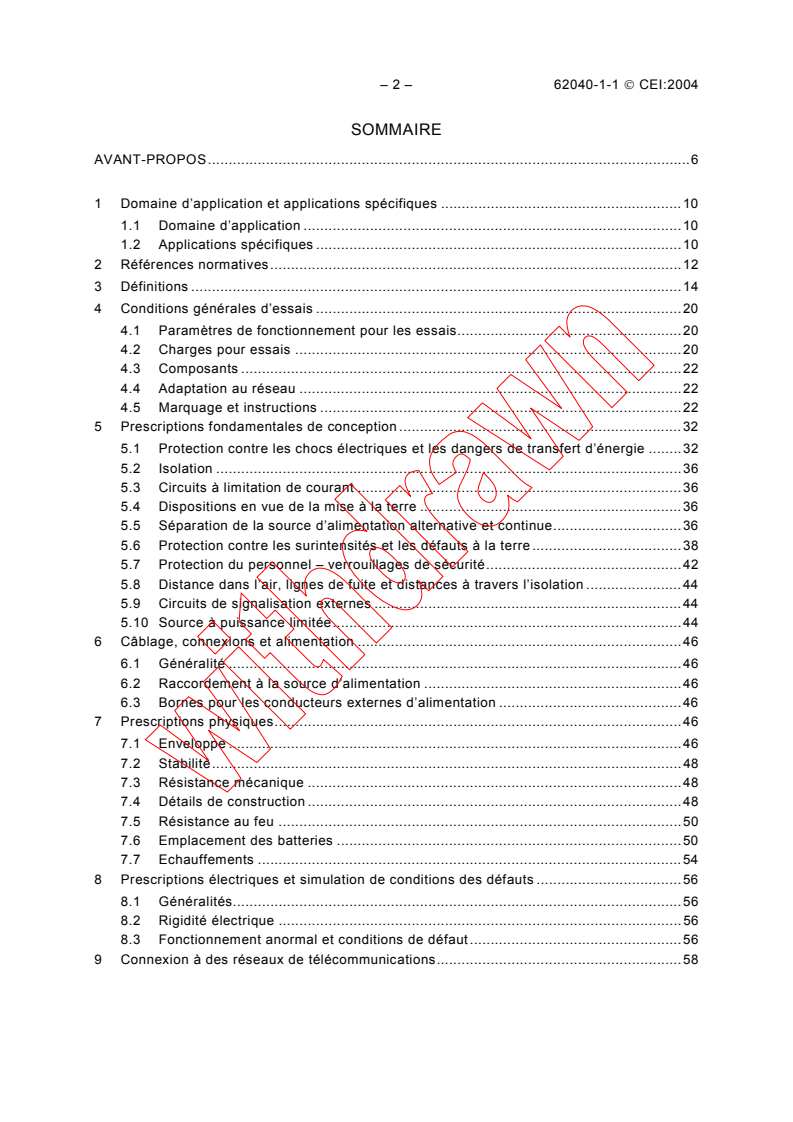

– 2 – 62040-1-1  CEI:2004
SOMMAIRE
AVANT-PROPOS.6

1 Domaine d’application et applications spécifiques .10

1.1 Domaine d’application.10

1.2 Applications spécifiques.10

2 Références normatives.12

3 Définitions.14

4 Conditions générales d’essais.20
4.1 Paramètres de fonctionnement pour les essais.20
4.2 Charges pour essais .20
4.3 Composants.22
4.4 Adaptation au réseau.22
4.5 Marquage et instructions .22
5 Prescriptions fondamentales de conception .32
5.1 Protection contre les chocs électriques et les dangers de transfert d’énergie .32
5.2 Isolation.36
5.3 Circuits à limitation de courant .36
5.4 Dispositions en vue de la mise à la terre .36
5.5 Séparation de la source d’alimentation alternative et continue.36
5.6 Protection contre les surintensités et les défauts à la terre.38
5.7 Protection du personnel – verrouillages de sécurité.42
5.8 Distance dans l’air, lignes de fuite et distances à travers l’isolation .44
5.9 Circuits de signalisation externes .44
5.10 Source à puissance limitée.44
6 Câblage, connexions et alimentation .46
6.1 Généralité.46
6.2 Raccordement à la source d’alimentation .46
6.3 Bornes pour les conducteurs externes d’alimentation .46
7 Prescriptions physiques.46
7.1 Enveloppe.46
7.2 Stabilité.48
7.3 Résistance mécanique.48

7.4 Détails de construction .48
7.5 Résistance au feu.50
7.6 Emplacement des batteries .50
7.7 Echauffements.54
8 Prescriptions électriques et simulation de conditions des défauts .56
8.1 Généralités.56
8.2 Rigidité électrique.56
8.3 Fonctionnement anormal et conditions de défaut.56
9 Connexion à des réseaux de télécommunications.58

62040-1-1  IEC:2004 – 3 –

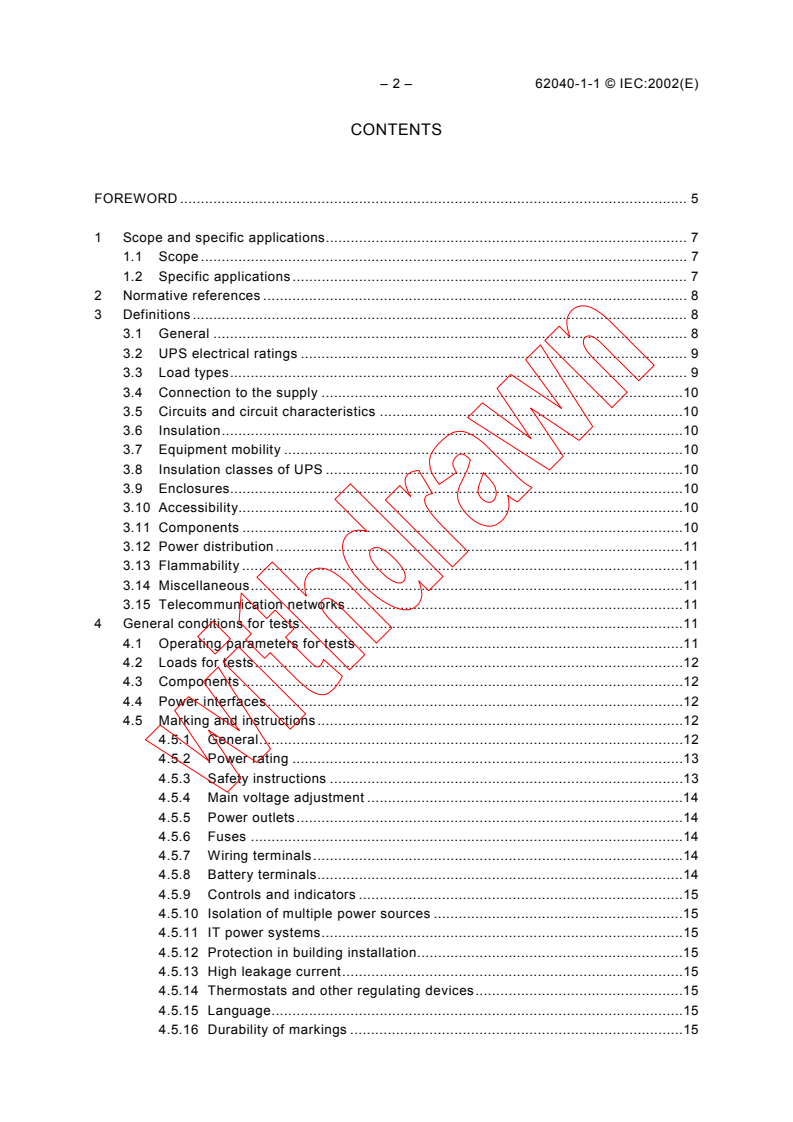

CONTENTS
FOREWORD.7

1 Scope and specific applications .11

1.1 Scope.11

1.2 Specific applications.11

2 Normative references.13

3 Definitions.15

4 General conditions for tests .21
4.1 Operating parameters for tests .21
4.2 Loads for tests .21
4.3 Components.23
4.4 Power interfaces.23
4.5 Marking and instructions.23
5 Fundamental design requirements .33
5.1 Protection against electric shock and energy hazards .33
5.2 Insulation.37
5.3 Limited current circuits .37
5.4 Provisions for protective earthing .37
5.5 AC and d.c. power isolation.37
5.6 Overcurrent and earth fault protection .39
5.7 Protection of personnel – Safety interlocks.43
5.8 Clearances, creepage distances and distances through insulation.45
5.9 External signalling circuits.45
5.10 Limited power source.45
6 Wiring, connections and supply.47
6.1 General.47
6.2 Connection to power .47
6.3 Wiring terminals for external power conductors .47
7 Physical requirements.47
7.1 Enclosure.47
7.2 Stability.49
7.3 Mechanical strength.49
7.4 Construction details.49

7.5 Resistance to fire.51
7.6 Battery location.51
7.7 Temperature rise.55
8 Electrical requirements and simulated abnormal conditions.57
8.1 General.57
8.2 Electric strength.57
8.3 Abnormal operating and fault conditions.57
9 Connection to telecommunication networks.59

– 4 – 62040-1-1  CEI:2004
Annexe H (informative) Guide pour la protection contre la pénétration de corps

étrangers et contre la pénétration de l’eau .62

Annexe L (normative) Essai relatif à la protection contre un retour de tension en

entrée .66

Annexe M (normative) Conditions de charge de référence .70

Annexe N (normative) Ventilation des compartiments batterie.78

Annexe X (informative) Guide pour la déconnexion des batteries durant le transport .84

Bibliographie.88

Figure L.1 – Défauts potentiels de la charge .68
Figure X.1 – Etiquette de sécurité pour les produits transportés avec leur batterie
déconnectée .84
Figure X.2 – Etiquette de sécurité pour les produits transportés avec leur batterie
connectée.86

Tableau 1 – Emplacement des dispositifs de protection des batteries .40
Tableau 2 – Limites d’échauffement.54
Tableau 3 – Limites admissibles des températures des enroulements magnétiques à la
fin du fonctionnement en mode accumulation d'énergie .54
Tableau H.1 – Degrés de protection contre les corps solides étrangers indiqués par le
premier chiffre caractéristique.62
Tableau H.2 – Degrés de protection contre l’eau indiqués par le deuxième chiffre
caractéristique .64

62040-1-1  IEC:2004 – 5 –
Annex H (informative) Guidance on protection against ingress of water and foreign objects . 63

Annex L (normative) Backfeed protection test .67

Annex M (normative) Examples of reference load conditions .71

Annex N (normative) Ventilation of battery compartments .79

Annex X (informative) Guidance for disconnection of batteries during shipment .85

Bibliography.89

Figure L.1 – Potential load faults .69

Figure X.1 – Precautionary label for products shipped with the battery disconnected .85
Figure X.2 – Precautionary label for products shipped with the battery connected .87

Table 1 – Location of battery protective device(s) .41
Table 2 – Temperature-rise limits.55
Table 3 – Permitted temperature limits for magnetic windings at the end of stored
energy mode operation .55
Table H.1 – Degrees of protection against foreign objects indicated by the first
characteristic numeral.63
Table H.2 – Degrees of protection against water indicated by the second characteristic
numeral .65

– 6 – 62040-1-1  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
ALIMENTATIONS SANS INTERRUPTION (ASI) –

Partie 1-1: Exigences générales et règles de sécurité pour les ASI

utilisées dans des locaux accessibles aux opérateurs

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.

La Norme internationale CEI 62040-1-1 a été établie par le sous-comité 22H: Alimentations
sans interruption (ASI), du comité d'études 22 de la CEI: Systèmes et équipements
électroniques de puissance.
Cette version bilingue (2004-02) remplace la version monolingue anglaise et ses corrigenda 1
(2002-12) et 2 (2004-02).
Le texte anglais de cette norme est issu des documents 22H/22/FDIS et 22H/24/RVD.
Le rapport de vote 22H/24/RVD donne toute information sur le vote ayant abouti à
l'approbation de cette norme.
La version française de cette norme n’a pas été soumise au vote.

62040-1-1  IEC:2004 – 7 –
UNINTERRUPTIBLE POWER SYSTEMS (UPS) –

Part 1-1: General and safety requirements for UPS

used in operator access areas
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising

all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To

this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,

Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62040-1-1 has been prepared by subcommittee 22H: Uninter-
ruptible power systems (UPS), of IEC technical committee 22: Power electronic systems and
equipment.
This bilingual version (2004-02) replaces the English version and its corrigenda 1 (2002-12)
and 2 (2004-02).
The text of this standard is based on the following documents:
FDIS Report on voting
22H/22/FDIS 22H/24/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
The French version of this standard has not been voted upon.

– 8 – 62040-1-1  CEI:2004
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

Elle est utilisée conjointement avec la CEI 60950-1, qui est référencée «RD» dans la présente
norme.
Dans la présente norme, les caractères d’imprimerie suivants sont employés:

– Exigences proprement dites et annexes normatives: caractères romains.

– Vérification et modalités d’essais: caractères italiques.

– Notes et commentaires : petits caractères romains.

– Conditions normatives applicables aux tableaux: petits caractères romains.
– Termes définis à l’Article 3: caractères gras.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
62040-1-1  IEC:2004 – 9 –
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

It is to be used with IEC 60950-1 which is referred to in this standard as "RD".

In this standard, the following print types are used:

– Requirements proper and normative annexes: in roman type.

– Compliance statements and test specifications: in italic type.

– Notes and other informative matter: in smaller roman type.

– Normative conditions within tables: in smaller roman type.

– Terms that are defined in Clause 3: bold.
The committee has decided that the contents of this publication will remain unchanged until
2006. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 62040-1-1  CEI:2004
ALIMENTATIONS SANS INTERRUPTION (ASI) –

Partie 1-1: Exigences générales et règles de sécurité pour les ASI

utilisées dans des locaux accessibles aux opérateurs

1 Domaine d’application et applications spécifiques

1.1 Domaine d’application
La présente partie de la CEI 62040 s’applique aux alimentations sans interruption
électroniques (ASI) possédant un dispositif d’accumulation de l’énergie sur la liaison à
courant continu. Elle est utilisée conjointement avec la CEI 60950-1, qui est référencée «RD»
dans la présente norme.
Lorsqu’il est fait référence à un article par la phrase «Les définitions ou les dispositions
de l’article / RD s’appliquent», cette phrase signifie que les définitions ou les dispositions de
l’article concerné de la CEI 60950-1 s’appliquent, à l’exception de tout article étant clairement
inapplicable aux alimentations sans interruption. Les exigences nationales complémen-
taires à celles de la CEI 60950-1 s’appliquent et figurent sous forme de notes dans l’article en
question du RD.
La fonction essentielle des ASI traitées dans la présente norme est d’assurer la permanence
d’une source d’alimentation en courant alternatif. L’ASI peut également servir à améliorer la
qualité de la source d’alimentation en la maintenant dans les limites des caractéristiques
spécifiées.
La présente norme s’applique aux ASI mobiles, fixes ou installées, pour utilisation sur
systèmes de distribution basse tension et destinées à être installées dans toute zone
accessible aux opérateurs et spécifie des exigences destinées à assurer la sécurité des
opérateurs ou des ouvriers qui peuvent se trouver en contact avec le matériel et, lorsque
cela est spécifiquement précisé, du personnel de maintenance.
La présente norme est destinée à assurer la sécurité des matériels installés qu’il s’agisse
d’un appareil unique ou d’un système d’appareils interconnecté, destiné à être installé, à
fonctionner et à être entretenu de la manière prescrite par le constructeur.
La présente norme ne concerne pas les ballasts électroniques alimentés en c.c. (CEI 61347
et CEI 60925), les ASI conçues pour être installées dans des locaux électriques séparés et

les ASI réalisées à partir de machines tournantes.
Les exigences générales et règles de sécurité pour les ASI installées dans des locaux
d'accès restreint sont traitées dans la CEI 62040-1-2; les exigences et définitions pour la
compatibilité électromagnétique (CEM) sont traitées dans la CEI 62040-2.
1.2 Applications spécifiques
Même si la présente norme ne traite pas de tous les types d’ASI, elle peut être prise comme
guide pour ces matériels. Des exigences supplémentaires à celles spécifiées dans la
présente norme peuvent être nécessaires pour des applications spécifiques, par exemple:
– ASI destinée à fonctionner exposée, par exemple, à des températures extrêmes; à des
poussières, humidité ou vibrations excessives, à des gaz inflammables; à des
atmosphères corrosives ou explosives;

62040-1-1  IEC:2004 – 11 –
UNINTERRUPTIBLE POWER SYSTEMS (UPS) –

Part 1-1: General and safety requirements for UPS

used in operator access areas
1 Scope and specific applications

1.1 Scope
This part of IEC 62040 applies to electronic uninterruptible power systems (UPS) with an
electrical energy storage device in the d.c. link. It is to be used with IEC 60950-1 which is
referred to in this standard as "RD".
When any item is referred to by the phrase "The definitions or the provisions of item/RD
apply", this phrase is intended to mean that the definitions or provisions in that item of
IEC 60950-1 apply, except any which are clearly inapplicable to uninterruptible power
systems. National requirements additional to those in IEC 60950-1 apply and are found as
notes under relevant clauses of the RD.
The primary function of the UPS covered by this standard is to ensure continuity of an
alternating power source. The UPS may also serve to improve the quality of the power source
by keeping it within specified characteristics.
This standard is applicable to UPS which are movable, stationary, fixed or for building-in, for
use on low-voltage distribution systems and intended to be installed in any operator
accessible area. It specifies requirements to ensure safety for the operator and layman who
may come into contact with the equipment and, where specifically stated, for the service
person.
This standard is intended to ensure the safety of installed UPS, both as a single UPS unit or
as a system of interconnected UPS units, subject to installing, operating and maintaining the
UPS in the manner prescribed by the manufacturer.
This standard does not cover d.c. supplied electronic ballasts (IEC 61347 and IEC 60925),
UPS intended to be installed in separated electrical locations and UPS based on rotating
machines.
The relevant general and safety requirements for UPS installed in restricted access locations

are given in IEC 62040-1-2; electromagnetic compatibility (EMC) requirements and definitions
are given in IEC 62040-2.
1.2 Specific applications
Even if this standard does not cover all types of UPS, it may be taken as a guide for such
equipment. Requirements additional to those specified in this standard may be necessary for
specific applications, for example:
– UPS intended for operation while exposed, for example, to extremes of temperature; to
excessive dust, moisture, or vibration; to flammable gases; to corrosive or explosive
atmospheres;
– 12 – 62040-1-1  CEI:2004
– des applications électromédicales lorsque l’ASI est en liaison physique (périmètre de

1,5 m) avec le malade;
– pour le matériel soumis à des surtensions transitoires dépassant celles définies dans la

catégorie d’installations II selon la CEI 60664, une protection supplémentaire peut être

nécessaire dans le réseau d’alimentation du matériel.

– pour le matériel destiné à être utilisé là où la pénétration d’eau ou de corps étrangers est

possible, des exigences supplémentaires peuvent être nécessaires; à titre de guide pour

l’établissement des telles exigences et pour les essais correspondants, voir l’Annexe H.

– ASI avec sortie de forme trapézoïdale et à longue durée de fonctionnement (supérieure à
30 min) étant en plus conformes au paragraphe 5.3.1.2 de la CEI 62040-3 sont sujets aux

essais de distorsion de tension pour les besoins de la compatibilité de charge.

NOTE Pour le matériel destiné à être utilisé dans les véhicules, à bord de bateaux ou d’aéronefs, dans les pays
tropicaux, ou à une altitude supérieure à 1 000m, des exigences différentes peuvent être nécessaires.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60417-DB :2002, Symboles Graphiques utilisables sur le matériel
CEI 60529:1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60617-DB :2001, Symboles graphiques pour schémas
CEI 60664 (toutes les parties), Coordination de l’isolement des matériels dans les systèmes
(réseaux) à basse tension
CEI 60755:1983, Règles générales pour les dispositifs de protection à courant différentiel
résiduel
Amendement 1 (1988)
Amendement 2 (1992)
CEI 60950-1:2001, Matériels de traitement de l’information – Sécurité – Partie 1:
Prescriptions générales
CEI 61000-2-2:2002, Compatibilité Electromagnétique (EMC) – Partie 2-2: Environnement –

Niveaux de compatibilité pour les perturbations conduites à basse fréquence et la
transmission des signaux sur les réseaux publics d’alimentation basse tension
CEI 61008–1:1996, Interrupteurs automatiques à courant différentiel résiduel pour usages
domestiques et analogues sans dispositif de protection contre les surintensités incorporé (ID)
– Partie 1: Règles générales
CEI 61009–1:1996, Interrupteurs automatiques à courant différentiel résiduel avec protection
contre les surintensités incorporée pour installation domestiques et analogues (DD) – Partie
1: Règles générales
___________
« DB » se réfère à la base de données « on line » de la CEI.
« DB » se réfère à la base de données « on line » de la CEI.

62040-1-1  IEC:2004 – 13 –
– electromedical applications with the UPS located within 1,5 m from the patient contact

area;
– for UPS subject to transient overvoltages exceeding those for Overvoltage Category II

according to IEC 60664, additional protection might be necessary in the mains supply to

the UPS;
– UPS intended for use where ingress of water and foreign objects are possible, additional

requirements may be necessary; for guidance on such requirements and for relevant

testing, see annex H;
– UPS with trapezoidal output waveforms and long run times (greater than 30 min) in
addition to complying with 5.3.1.2 of IEC 62040-3 are subject to voltage distortion tests for

the purpose of load compatibility.

NOTE For UPS intended to be used in vehicles, on board ships or aircraft, in tropical countries, or on elevations
greater than 1 000 m, different requirements may be necessary.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60417-DB:2002 , Graphical symbols for use on equipment
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code)
IEC 60664 (all parts), Insulation coordination for equipment within low-voltage systems
IEC 60755:1983, General requirements for residual current operated protective devices
Amendment 1 (1988)
Amendment 2 (1992)
IEC 60617-DB:2001 , Graphical symbols for diagrams
IEC 60950-1:2001, Information technology equipment – Safety – Part 1: General requirements
IEC 61000-2-2:2002, Electromagnetic compatibility (EMC) – Part 2-2: Environment –
Compatibility levels for low-frequency conducted disturbances and signalling in public
low-voltage power supply systems
IEC 61008-1:1996, Residual current operated circuit-breakers without integral overcurrent

protection for household and similar uses (RCCBs) – Part 1: General rules
IEC 61009-1:1996, Residual current operated circuit-breakers with integral overcurrent
protection for household and similar uses (RCBOs) – Part 1: General rules
___________
“DB” refers to the IEC on-line database.
“DB” refers to the IEC on-line database.

– 14 – 62040-1-1  CEI:2004
CEI 62040-1-2:2004, Alimentations sans interruptions (ASI) – Partie 1-2: Prescriptions
générales et règles de sécurité pour les ASI utilisées dans les locaux d’accès restreints

CEI 62040-2:1999, Alimentations sans interruptions (ASI) – Partie 2: Prescriptions pour la
compatibilité électromagnétique (CEM)

CEI 62040-3:1999, Alimentations sans interruptions (ASI) – Partie 3: Méthode de spécification
des performances et procédures d’essai

3 Définitions
3.1 Généralités
Pour les besoins de la présente norme, les définitions suivantes sont applicables ainsi que
certaines définitions de la CEI 60950-1. Lorsque les termes «tension» et «courant» sont
utilisés, il s’agit de valeurs efficaces, sauf spécification contraire.
NOTE Il faut veiller à ce que les appareils de mesure donnent les valeurs efficaces réelles en présence de
signaux non sinusoïdaux.
3.1.1
alimentations sans interruption (ASI)
ensemble de convertisseurs, d’interrupteurs et de dispositifs d’accumulation d’énergie (par
exemple, des batteries), constituant un système d’alimentation capable d’assurer la
permanence d’alimentation de la charge en cas de défaut de la source d’alimentation
3.1.2
bypass
trajet de courant constituant une alternative interne ou externe à l’ASI.
3.1.3
source d’alimentation primaire
source d’alimentation habituellement fournie par une compagnie d’électricité ou quelquefois
par un générateur propre à l’utilisateur
3.1.4
retour de tension en entrée
condition pendant laquelle une portion de la tension ou de l’énergie disponible dans l’ASI est
renvoyée vers l’une quelconque des bornes d’entrée, soit directement, soit par une voie de
courant de fuite pendant un mode de fonctionnement en autonomie et avec la source
d’alimentation primaire non disponible

3.1.5
protection contre un retour de tension en entrée
système de contrôle qui réduit le risque de choc électrique dû à un retour de tension en
entrée
3.1.6
mode de fonctionnement en autonomie
fonctionnement des ASI, lorsque les conditions suivantes sont réunies:
– source d’alimentation primaire déconnectée ou en dehors des tolérances fixées;
– batterie en cours de décharge;
– charge située dans la plage spécifiée;
– tension de sortie située dans les limites de tolérance spécifiées

62040-1-1  IEC:2004 – 15 –
IEC 62040-1-2:2004, Uninterruptible power systems (UPS) – Part 1-2: General and safety
requirements for UPS used in restricted access locations

IEC 62040-2:1999, Uninterruptible power systems (UPS) – Part 2: Electromagnetic compatibility
(EMC) requirements
IEC 62040-3:1999, Uninterruptible power systems (UPS) – Part 3: Method of specifying the
performance and test requirements

3 Definitions
3.1 General
For the purposes of this standard, the following definitions apply as well as some of the
definitions of IEC 60950-1. Where the terms "voltage" and "current" are used, they imply the
r.m.s. values, unless otherwise specified.
NOTE Care should be taken that measurement instruments give a true r.m.s. reading in the presence of non-
sinusoidal signals.
3.1.1
uninterruptible power system (UPS)
combination of convertors, switches and energy storage devices (for example, batteries),
cons
...
