IEC 61978-1:2000

NORME CEI
INTERNATIONALE IEC
61978-1
INTERNATIONAL
QC 940000
STANDARD
Première édition
First edition
2000-10
Compensateurs de dispersion passifs
à fibres optiques –
Partie 1:
Spécification générique
Fibre optic passive dispersion compensators –
Part 1:
Generic specification
Numéro de référence
Reference number
CEI/IEC 61978-1:2000

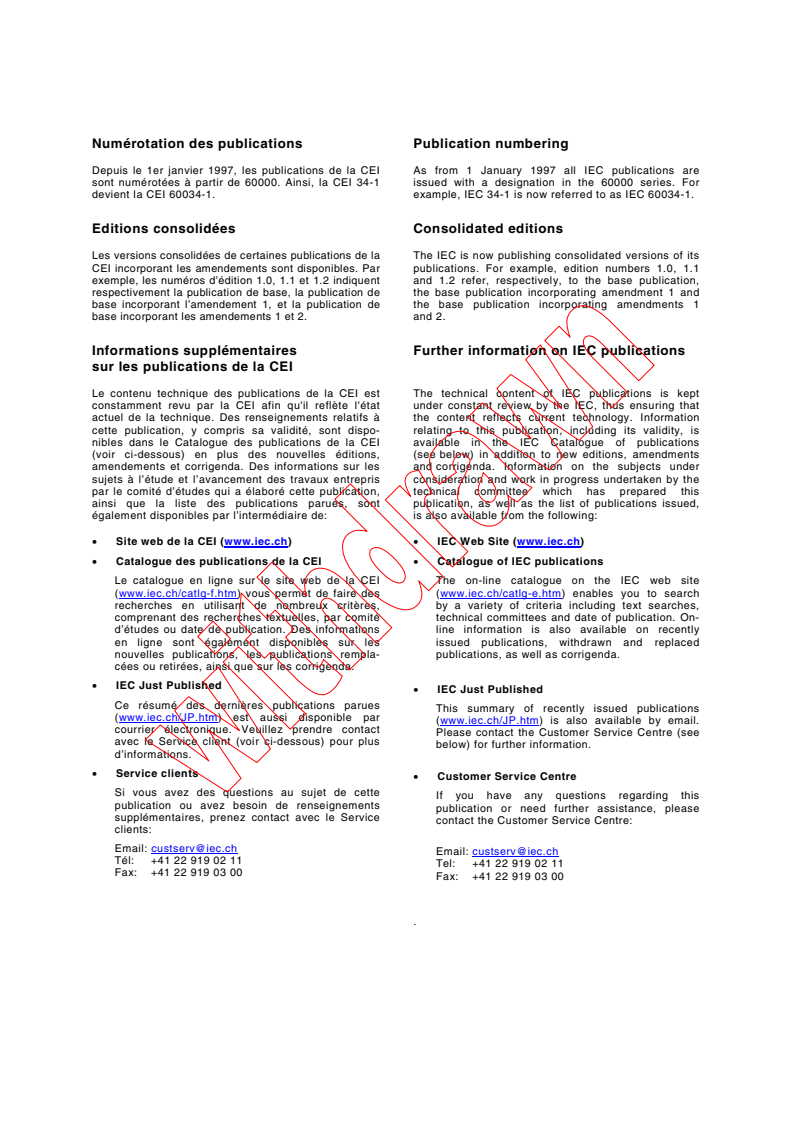

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61978-1
INTERNATIONAL
QC 940000
STANDARD
Première édition
First edition
2000-10
Compensateurs de dispersion passifs
à fibres optiques –
Partie 1:
Spécification générique
Fibre optic passive dispersion compensators –
Part 1:
Generic specification
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61978-1 © CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION .8

Articles
1 Généralités .10

1.1 Domaine d’application. 10

1.2 Références normatives . 10
1.3 Définitions . 12
2 Prescriptions.16
2.1 Classification . 16
2.1.1 Type . 16
2.1.2 Modèle. 16
2.1.3 Variante . 18
2.1.4 Catégorie environnementale . 18
2.1.5 Niveau d’assurance de la qualité. 20
2.1.6 Extensions de références normatives. 20
2.2 Documentation. 22
2.2.1 Symboles . 22
2.2.2 Système de spécifications. 22
2.2.3 Plans . 26
2.2.4 Essais et mesurages. 28
2.2.5 Fiches de résultats d'essais . 28
2.2.6 Instructions d'utilisation. 28
2.3 Système de normalisation. 30
2.3.1 Normes d’interface. 30
2.3.2 Normes de qualité de fonctionnement . 30
2.3.3 Normes de fiabilité . 32
2.3.4 Interconnexion . 32
2.4 Conception et construction. 36
2.4.1 Matériaux. 36
2.4.2 Qualité d'exécution . 36
2.5 Qualité. 36

2.6 Qualités de fonctionnement . 38
2.7 Identification et marquage. 38
2.7.1 Numéro d'identification de la variante. 38
2.7.2 Marquage de composants . 38
2.7.3 Marquage des emballages . 40
2.8 Emballage. 40
2.9 Conditions de stockage. 40
2.10 Sécurité . 40
3 Procédures d'assurance de la qualité. 42
3.1 Etape initiale de fabrication. 42
3.2 Composants de modèles associables. 42

61978-1 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION .9

Clause
1 General. 11

1.1 Scope . 11

1.2 Normative references. 11
1.3 Definitions . 13
2 Requirements . 17
2.1 Classification . 17
2.1.1 Type . 17
2.1.2 Style . 17
2.1.3 Variant . 19
2.1.4 Environmental category. 19
2.1.5 Assessment level . 21
2.1.6 Normative reference extensions . 21
2.2 Documentation. 23
2.2.1 Symbols. 23
2.2.2 Specification system . 23
2.2.3 Drawings. 27
2.2.4 Tests and measurements . 29
2.2.5 Test data sheets . 29
2.2.6 Instructions for use . 29
2.3 Standardization system. 31
2.3.1 Interface standards . 31
2.3.2 Performance standards . 31
2.3.3 Reliability standards. 33
2.3.4 Interlinking . 33
2.4 Design and construction . 37
2.4.1 Materials. 37
2.4.2 Workmanship . 37
2.5 Quality. 37

2.6 Performance . 39
2.7 Identification and marking . 39
2.7.1 Variant identification number. 39
2.7.2 Component marking . 39
2.7.3 Package marking . 41
2.8 Packaging. 41
2.9 Storage conditions . 41
2.10 Safety . 41
3 Quality assessment procedures . 43
3.1 Primary stage of manufacture . 43
3.2 Structurally similar components . 43

– 4 – 61978-1 © CEI:2000
Articles Pages
3.3 Procédures d'homologation. 42

3.3.1 Procédure d’échantillonnage fixe . 42

3.3.2 Procédure lot par lot et périodique . 44

3.3.3 Spécimens d'homologation. 44

3.3.4 Nombre d'échantillons. 44

3.3.5 Préparation des éprouvettes . 44

3.3.6 Essais d'homologation . 44

3.3.7 Défaillances au cours des essais d'homologation. 44

3.3.8 Maintien de l'homologation. 46
3.3.9 Rapport d’homologation . 46
3.4 Contrôle de conformité de la qualité. 46
3.4.1 Contrôle lot par lot . 46
3.4.2 Contrôle périodique. 48
3.5 Rapports certifiés de lots acceptés . 50
3.6 Livraisons différées. 50
3.7 Livraison autorisée avant réalisation des essais du groupe B. 50
3.8 Autres méthodes d'essais autorisées . 50
3.9 Paramètres non vérifiés . 50
Figure 1 – Normes en cours de préparation. 34
Tableau 1 – Structure de spécifications CEI à trois niveaux. 24
Tableau 2 – Matrice d'interconnexion de normes. 36
Tableau 3 – Options d'assurance de la qualité . 36

61978-1 © IEC:2000 – 5 –
Clause Page
3.3 Qualification approval procedures. 43

3.3.1 Fixed sample procedure. 43

3.3.2 Lot-by-lot and periodic procedure. 45

3.3.3 Qualifying specimen. 45

3.3.4 Sample size . 45

3.3.5 Preparation of specimens. 45

3.3.6 Qualification testing . 45

3.3.7 Qualification failures . 45

3.3.8 Maintenance of qualification approval . 47
3.3.9 Qualification report. 47
3.4 Quality conformance inspection . 47
3.4.1 Lot-by-lot inspection. 47
3.4.2 Periodic inspection. 49
3.5 Certified records of released lots . 51
3.6 Delayed deliveries . 51
3.7 Delivery release before completion of group B tests. 51
3.8 Alternative test methods . 51
3.9 Unchecked parameters . 51
Figure 1 – Standards currently under preparation. 35
Table 1 – Three-level IEC specification structure. 25
Table 2 – Standards interlink matrix . 37
Table 3 – Quality assurance options. 37

– 6 – 61978-1 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––––––
COMPENSATEURS DE DISPERSION PASSIFS À FIBRES OPTIQUES –

Partie 1: Spécification générique

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61978-1 a été établie par le sous-comité 86B: Dispositifs
d’interconnexion et composants passifs à fibres optiques, du comité d'études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1337/FDIS 86B/1398/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Le numéro QC qui figure sur la page de couverture de la présente publication est le numéro
de spécification dans le Système CEI d'assurance de la qualité des composants électroniques
(IECQ).
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2002. A
cette date, le contenu de la publication sera
 reconduite;
 supprimée;
 remplacée par une édition révisée, ou
 amendée.
61978-1 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

––––––––––––––
FIBRE OPTIC PASSIVE DISPERSION COMPENSATORS –

Part 1: Generic specification
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61978-1 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1337/FDIS 86B/1398/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The QC number that appears on the front cover of this publication is the specification number
in the IEC Quality Assessment System for Electronic Components (IECQ).
The committee has decided that the contents of this publication will remain unchanged until
2002. At this date, the publication will be
 reconfirmed;
 withdrawn;
 replaced by a revised edition, or
 amended.
– 8 – 61978-1 © CEI:2000
INTRODUCTION
La présente partie de la CEI 61978 est une spécification générique divisée en trois articles.

L’article 1 est intitulé «Généralités» et contient les informations générales se rapportant à la

présente spécification générique.

L’article 2 est intitulé «Prescriptions» et il contient toutes les prescriptions auxquelles doivent

satisfaire les compensateurs de dispersion passifs concernés par la présente norme, à savoir

les prescriptions relatives à la classification, au système de spécification CEI, à la
documentation, aux matériaux, à la qualité d'exécution, à la qualité, à l'aptitude à la fonction,
à l’identification et à l’emballage.
L’article 3 est intitulé «Procédures d'assurance de la qualité» et traite de l'ensemble des
procédures qui doivent être suivies pour un contrôle de qualité correct des produits concernés
par la présente norme.
NOTE Les méthodes d’essai et de mesure sont décrites dans la CEI 61300-1, dans la CEI 61300-2 et dans la
CEI 61300-3.
61978-1 © IEC:2000 – 9 –
INTRODUCTION
This part of IEC 61978, which is a generic specification, is divided into three clauses.

Clause 1 is entitled "General" and contains general information pertaining to this generic

specification.
Clause 2 is entitled "Requirements" and contains all the requirements which shall be met by

passive dispersion compensators covered by this standard, i.e. requirements for classification,

the IEC specification system, documentation, materials, workmanship, quality, performance,
identification, and packaging.
Clause 3 is entitled "Quality assessment procedures" and contains all of the procedures which
need to be followed for proper quality assessment of products covered by this standard.
NOTE Test and measurement procedures are described in IEC 61300-1, IEC 61300-2 and IEC 61300-3.

– 10 – 61978-1 © CEI:2000
COMPENSATEURS DE DISPERSION PASSIFS À FIBRES OPTIQUES –

Partie 1: Spécification générique

1 Généralités
1.1 Domaine d’application
La présente partie de la CEI 61978 s’applique aux compensateurs de dispersion passifs à
fibres optiques présentant les caractéristiques suivantes:
– ils sont passifs au niveau optique;
– ils possèdent des portes optiques pour la transmission de la puissance optique;
– les portes sont des fibres optiques ou des connecteurs optiques;
– ils sont sensibles aux longueurs d’onde;
– ils peuvent être sensibles à la polarisation.
Cette norme établit des prescriptions uniformes pour les points suivants:
– les prescriptions sur les compensateurs de dispersion passifs;
– les procédures d’assurance de la qualité.
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61978.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
partie de la CEI 61978 sont invitées à rechercher la possibilité d'appliquer les éditions les
plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI QC 001001:1998, Système CEI d’Assurance de la Qualité des Composants Electroniques
(IECQ) – Règles fondamentales
CEI QC 001002-2:1998, Règles de procédure du Système CEI d’Assurance de la Qualité des
Composants Electroniques (IECQ) – Partie 2: Documentation

CEI QC 001002-3:1998, Règles de procédure du système CEI d’Assurance de la Qualité des
Composants Electroniques (IECQ) – Partie 3: Procédures d’agrément et d’homologation
(publié actuellement en anglais seulement)
CEI 60027 (toutes les parties), Symboles littéraux à utiliser en électrotechnique
CEI 60050(731):1991, Vocabulaire Electrotechnique International (VEI) – Chapitre: 731:
Télécommunications par fibres optiques
CEI 60410:1973, Plans et règles d'échantillonnage pour les contrôles par attributs
CEI 60617 (toutes les parties), Symboles graphiques pour schémas

61978-1 © IEC:2000 – 11 –
FIBRE OPTIC PASSIVE DISPERSION COMPENSATORS –

Part 1: Generic specification
1 General
1.1 Scope
This part of IEC 61978 applies to fibre optic passive dispersion compensators, all exhibiting
the following features:
– they are optically passive;
– they have optical ports for transmitting optical power;
– the ports are optical fibres or optical fibre connectors;
– they are wavelength sensitive;
– they may be polarization sensitive.
This standard establishes uniform requirements for the following points:
– passive dispersion compensator requirements;
– quality assessment procedures.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61978. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this part of IEC 61978 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC QC 001001:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Basic Rules
IEC QC 001002-2:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Rules of Procedure – Part 2: Documentation

IEC QC 001002-3:1998, IEC Quality Assessment System for Electronic Components (IECQ) –
Rules of Procedure – Part 3: Approval procedures
IEC 60027 (all parts), Letter symbols to be used in electrical technology
IEC 60050(731):1991, International Electrotechnical Vocabulary (IEV) – Chapter 731: Optical
fibre communication
IEC 60410:1973, Sampling plans and procedures for inspection by attributes
IEC 60617 (all parts), Graphical symbols for diagrams

– 12 – 61978-1 © CEI:2000
CEI 60695-2-2:1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai – Section 2:
Essai au brûleur-aiguille
CEI 60825 (toutes les parties), Sécurité des appareils à laser

CEI 61300-1:1995, Dispositifs d'interconnexion et composants passifs à fibres optiques –
Méthodes fondamentales d’essais et de mesures – Partie 1: Généralités et guide

CEI 61300-2 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres
optiques – Méthodes fondamentales d'essais et de mesures – Partie 2: Essais

CEI 61300-3 (toutes les parties), Dispositifs d'interconnexion et composants passifs à fibres
optiques – Méthodes fondamentales d'essais et de mesures – Partie 3: Examens et mesures
CEI/TR3 61930:1998, Symbologie des graphiques de fibres optiques
Guide CEI 102:1996, Composants électroniques – Structure des spécifications pour
l’assurance de la qualité (homologation et agrément de savoir-faire)
ISO 129:1985, Dessins techniques – Cotation – Principes généraux, définitions, méthodes
d'exécution et indications spéciales
ISO 286-1:1988, Systèmes ISO de tolérances et d'ajustements – Partie 1: Base des
tolérances, écarts et ajustements
ISO 370:1975, Dimensions tolérancées – Conversion d'inches en millimètres et réciproquement
ISO 1101:1983, Dessins techniques – Tolérancement géométrique – Tolérancement de forme,
orientation, position et battement – Généralités, définitions, symboles, indications sur les
dessins
ISO 8601:1988, Eléments de données et formats d'échange – Echange d'information –
Représentation de la date et de l'heure
1.3 Définitions
Pour les besoins de la présente partie de la CEI 61978, les définitions données dans la
CEI 60050(731) s’appliquent, ainsi que les suivantes:

1.3.1
compensateur de dispersion passif (PDC)
composant passif en ligne à deux portes possédant une dispersion chromatique. Les PDC
sont couramment utilisés pour ajouter une dispersion négative afin de compenser la dispersion
positive d’un chemin optique
1.3.2
temps de propagation de groupe
temps par lequel une impulsion est retardée par un élément optique. Le temps de propagation
de groupe varie généralement avec la longueur d’onde de fonctionnement
1.3.3
dispersion (chromatique)
dérivée du temps de propagation de groupe en rapport avec la longueur d’onde. L’unité type
est ps/nm. La dispersion varie généralement avec la longueur d’onde de fonctionnement

61978-1 © IEC:2000 – 13 –
IEC 60695-2-2:1991, Fire hazard testing – Part 2: Test methods – Section 2: Needle-flame
test
IEC 60825 (all parts), Safety of laser products

IEC 61300-1:1995, Fibre optic interconnecting devices and passive components – Basic test
and measurement procedures – Part 1: General and guidance

IEC 61300-2 (all parts), Fibre optic interconnecting devices and passive components – Basic
test and measurement procedures – Part 2: Tests

IEC 61300-3 (all parts), Fibre optic interconnecting devices and passive components – Basic
test and measurement procedures – Part 3: Examinations and measurements
IEC/TR3 61930:1998, Fibre optic graphical symbology
IEC Guide 102:1996, Electronic components – Specification structures for quality assessment
(Qualification approval and capability approval)
ISO 129:1985, Technical drawings – Dimensioning – General principles, definitions, methods
of execution and special indications
ISO 286-1:1988, ISO system of limits and fits – Part 1: Bases of tolerances, deviations and
fits
ISO 370:1975, Toleranced dimensions – Conversion from inches into millimetres and vice
versa
ISO 1101:1983, Technical drawings – Geometrical tolerancing – Tolerancing of form,
orientation, location and run-out – Generalities, definitions, symbols, indications on drawings
ISO 8601:1988, Data elements and interchange formats – Information interchange –
Representation of dates and times
1.3 Definitions
For the purpose of this part of IEC 61978, the definitions given in IEC 60050(731) as well as
the following definitions apply:

1.3.1
passive dispersion compensator (PDC)
two-port in-line passive component possessing chromatic dispersion. PDCs are commonly
used to add negative dispersion to compensate for the positive dispersion of an optical path
1.3.2
group delay
time by which a pulse is delayed by an optical element. The group delay generally varies with
the operating wavelength
1.3.3
(chromatic) dispersion
derivative of group delay with respect to wavelength. A typical unit is ps/nm. The dispersion
generally varies with the operating wavelength

– 14 – 61978-1 © CEI:2000
1.3.4
pente de dispersion
dérivée de dispersion chromatique en rapport avec la longueur d’onde. L’unité type est
ps/nm . La pente de dispersion varie généralement avec la longueur d’onde de fonctionnement

1.3.5
longueur d’onde de fonctionnement

longueur d’onde nominale λ à laquelle fonctionne un composant passif avec les qualités de
fonctionnement spécifiées
1.3.6
plage de longueur d’onde de fonctionnement
passe-bande
plage spécifiée de longueurs d’onde comprise entre λ et λ autour d’une longueur
min max
d’onde de fonctionnement λ, dans laquelle fonctionne un composant passif avec les qualités
de fonctionnement spécifiées
1.3.7
facteur de mérite (FoM)
rapport de la dispersion à l’affaiblissement d’un PDC à une longueur d’onde de fonctionnement
particulière
1.3.8
ondulation spectrale d’affaiblissement
variation maximale crête-à-crête de l’affaiblissement dans la bande passante
1.3.9
ondulation spectrale de dispersion
variation maximale crête-à-crête de dispersion dans la bande passante
1.3.10
affaiblissement
réduction de la puissance optique entre une porte d’entrée et de sortie d’un composant passif,
exprimée en décibels. Il est défini comme suit:
P
a
a = −10 log
P
où
P est la puissance optique injectée dans la porte d’entrée;
P est la puissance optique reçue de la porte de sortie.
a
1.3.11
puissance réfléchie
fraction de la puissance d’entrée qui est renvoyée de la porte d’entrée d’un composant passif
exprimé en décibels. Elle est définie comme suit:
P
r
RL = −10log
P
où
P est la puissance optique injectée dans la porte d’entrée;
P est la puissance optique reçue en retour de la même porte.
r
1.3.12
réflectance
négatif de la puissance réfléchie

61978-1 © IEC:2000 – 15 –
1.3.4
dispersion slope
derivative of chromatic dispersion with respect to wavelength. A typical unit is ps/nm . The

dispersion slope generally varies with the operating wavelength

1.3.5
operating wavelength
nominal wavelength λ at which a passive component operates with the specified performance

1.3.6
operating wavelength range
bandpass
specified range of wavelengths from λ to λ about an operating wavelength λ, within
min max
which a passive component operates with the specified performance
1.3.7
figure of merit (FoM)
ratio of the dispersion to the attenuation of a PDC at a particular operating wavelength
1.3.8
attenuation spectral ripple
maximum peak-to-peak variation of attenuation in the band-pass
1.3.9
dispersion spectral ripple
maximum peak-to-peak variation of dispersion in the band-pass
1.3.10
attenuation
reduction in optical power between an input and output port of a passive component
expressed in decibels. It is defined as follows:
P
a
= −
a 10 log
P
where
P is the optical power launched into the input port;
P is the optical power received from the output port.
a
1.3.11
return loss
fraction of input power that is returned from the input port of a passive component expressed
in decibels. It is defined as follows:
P
r
RL = −10log
P
where
P is the optical power launched into the input port;
P is the optical power received back from the same port.
r
1.3.12
reflectance
negative of the return loss
– 16 – 61978-1 © CEI:2000
1.3.13
perte dépendant de la polarisation

fluctuation maximale pour tout état de polarisation

1.3.14
dispersion en mode de polarisation (PMD)

temps de propagation de groupe maximal différentiel pour tous les états de polarisation

passant à travers le composant

2 Prescriptions
Les prescriptions pour les compensateurs de dispersion passifs couverts par cet article sont
destinées à servir d’aide pour la classification de ce dispositif dans une spécification
applicable. Les prescriptions communes pour les enveloppes à fibres optiques couvertes par
cette spécification sont spécifiées dans cet article. Des prescriptions complémentaires ou plus
sévères peuvent être imposées par la spécification particulière cadre applicable et par la
spécification particulière.
2.1 Classification
Les PDC doivent être classés selon les catégories suivantes. L’évolution de la technologie
des fibres optiques et du progrès technique peut entraîner une modification ou un ajout de
rubriques.
– Type.
– Modèle.
– Variante.
– Catégorie environnementale.
– Niveau d’assurance de la qualité.
– Extensions de références normatives.
2.1.1 Type
Les compensateurs de dispersion passifs sont divisés en types au moyen de leurs caracté-
ristiques principales de la façon suivante:
– fixes et réglables;
–à transmission;
– bidirectionnels ou unidirectionnels;

– toute combinaison de ce qui précède;
–à commande de température active ou à compensation passive.
2.1.2 Modèle
Les compensateurs de dispersion passifs peuvent être classés en modèles fondés sur les
types de fibres, les types de connecteurs, les types de câbles, la forme de boîtier, la
configuration et la commande de température. Le modèle n’est pas destiné à définir le
matériau ou la conception. Les configurations des portes de dispositifs de branchement sont
classées comme suit.
61978-1 © IEC:2000 – 17 –
1.3.13
polarization-dependent loss
maximum fluctuation for any state of polarization

1.3.14
polarization-mode dispersion (PMD)

the maximum differential group delay for all polarization states passing through the component

2 Requirements
The requirements for passive dispersion compensators covered by this clause are intended to
aid in classifying this device in a relevant specification. The common requirements for fibre
optic enclosures covered by this specification are specified in this clause. Additional or more
severe requirements may be imposed by the relevant blank detail specification and by the
detail specification.
2.1 Classification
PDCs shall be classified by the following categories. The evolution of fibre optic technology
and technical progress may alter or add items.
– Type.
– Style.
– Variant.
– Environmental category.
– Assessment level.
– Normative reference extensions.
2.1.1 Type
Passive dispersion compensators are divided into types by their main characteristics as
follows:
– fixed and tuneable;
– tra
...
